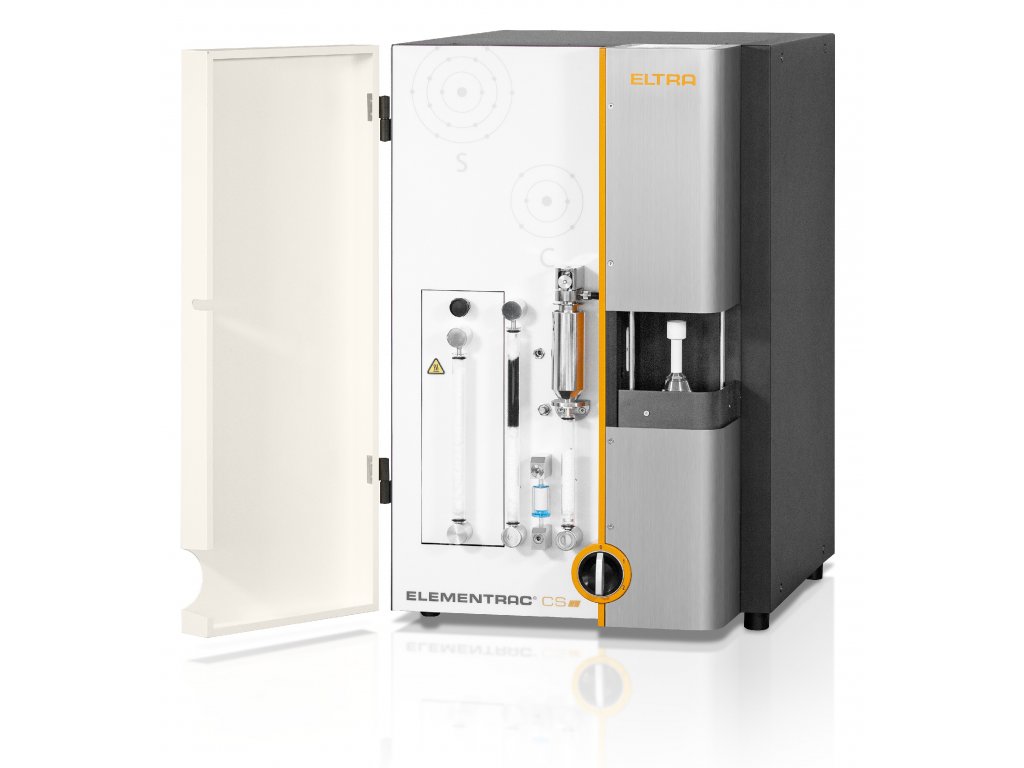

pic CSi right opened
  • 1 z 10

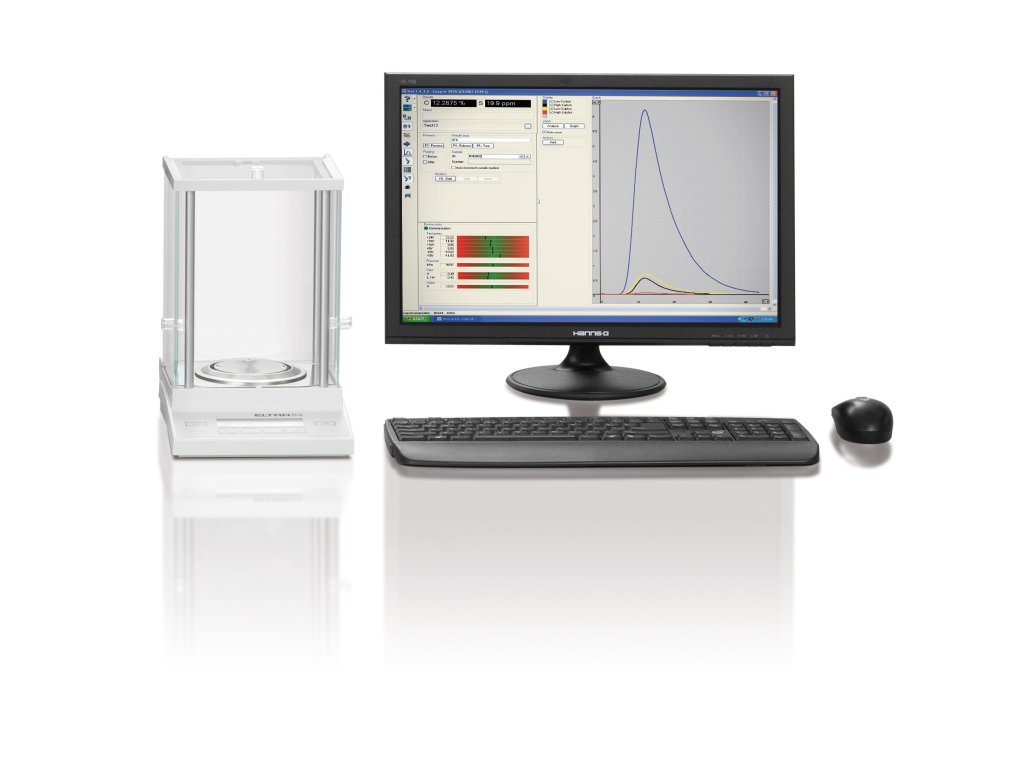

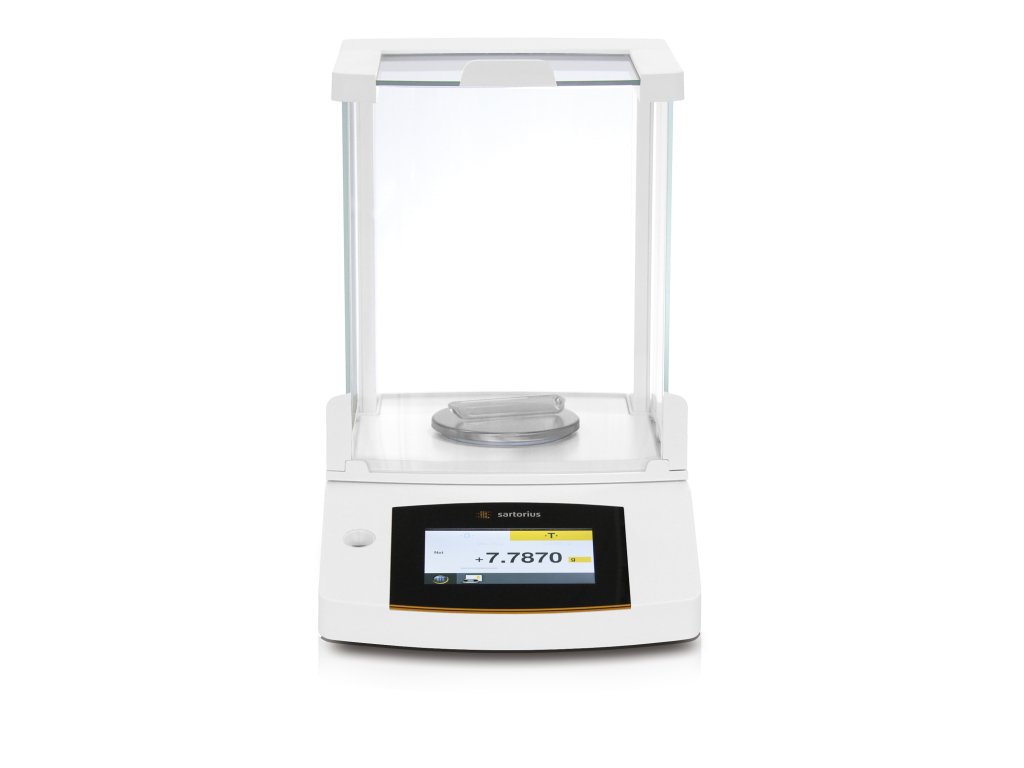

pic CSi right closed pic autoloader detail1 rgb pic autoloader detail2 rgb pic balance boat1 rgb pic balance crucible rgb pic balance monitor rgb pic balance sartorious rgb pic oven induction1 rgb pic oven induction2 rgb

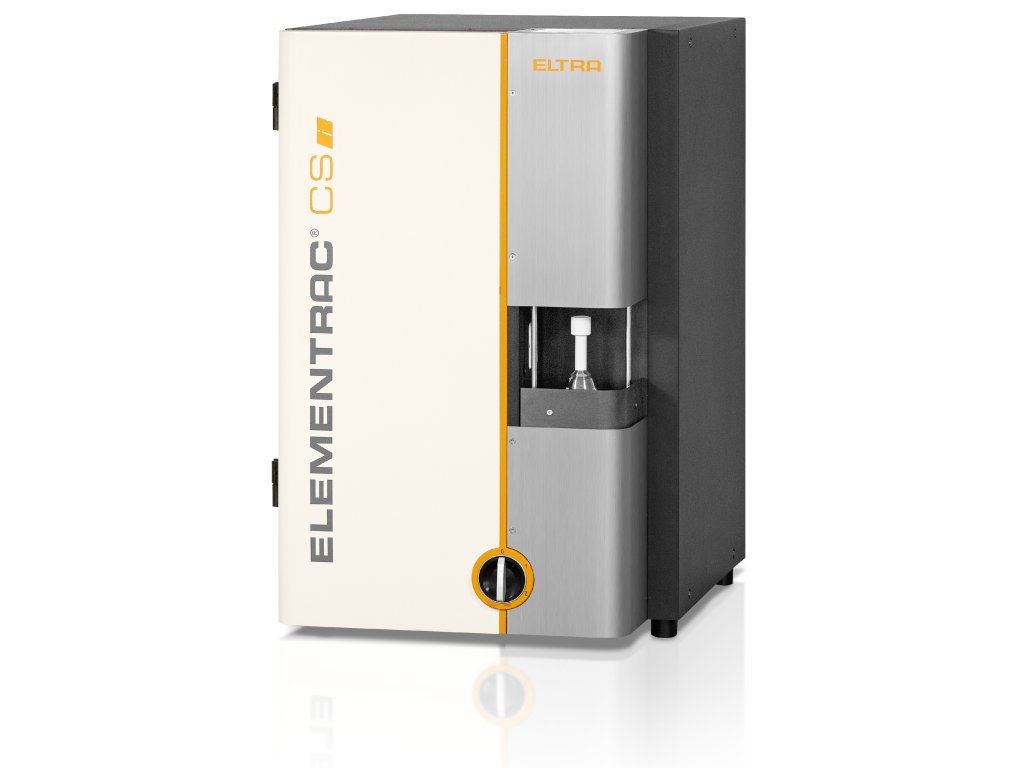

SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMENTRAC CS-i



SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMENTRAC CS-i

Nový analyzátor ELEMENTRAC CS-i byl vyvinut pro přesnou a bezpečnou analýzu uhlíku a síry v anorganických vzorcích. Analyzátor je vybaven výkonnou indukční pecí pro spalování vzorků.


CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Dostupnost produktu na dotaz

Parametry

Kód produktu ELTRA CS-I
Značka ELTRA - Elemental Analyzers
Kategorie CHS analyzátory


Popis

SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMENTRAC CS-i



BROŽURY, VIDEA, APLIKAČNÍ ZPRÁVY





Nový analyzátor ELEMENTRAC CS-i byl vyvinut pro přesnou a bezpečnou analýzu uhlíku a síry v anorganických vzorcích. Analyzátor je vybaven výkonnou indukční pecí pro spalování vzorků.

Až čtyři vysoce citlivé infračervené (IR) cely umožňují analyzátoru stanovit vysokou i nízkou koncentraci uhlíku a síry v jediném měření. Rozsah měření každé cely může být přizpůsoben specifickým požadavkům uživatele, aby se zajistily optimální podmínky měření pro každou aplikaci.

Analyzátor je dodáván s novým komplexním a pohodlným softwarem ELEMENTS, který obsahuje statistiku měření, seskupení, reporty výsledků, diagnostické nástroje a mnoho dalších funkcí pro analyzátory ELEMENTRAC.

Metalco testing_CS_i_1

POPIS PŘÍSTROJE:



  • simultánní stanovení uhlíku a síry s minimální přípravou vzorku
  • lze analyzovat širokou škálu anorganických materiálů
  • volitelná konfigurace každé IR cely
  • volitelná zlatá infračervená cela pro analýzu vzorků obsahujících halogeny nebo kyseliny
  • řízení výkonu indukční pece poskytuje přesnější analýzu vzorků s nízkou teplotou tání

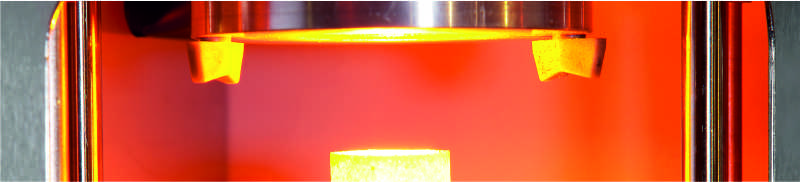

  • výkonná (2,2 kW) indukční pec pro teploty nad 2 000 °C
  • NOVINKA: automatický vysavač zajišťuje vyšší preciznost měření a stabilitu
  • vyhřívaný a snadno přístupný prachový filtr umožňuje lepší detekci síry
  • optimalizovaný katalytický reaktor umožňuje přesnější stanovení uhlíku
  • NOVINKA: software ELEMENTS s rozsáhlými nástroji pro analýzu a diagnostiku (podpora exportu dat a aplikací, pole pro komentáře a mnoho dalších)
  • jednobodová a vícebodová kalibrace
  • minimální údržba
  • robustní konstrukce umožňuje použití při kontrole výroby i v laboratořích

ROZSAH MĚŘENÍ



při hmotnosti vzorků 500 mg

88200-1001
CS-i    1xC      0.1 – 7% C

88200-1002
CS-i    2xC      0.0001 – 0.1% C | 0.1% – 7% C

88200-1003
CS-i    1xS      0.015 – 0.9% S

88200-1004
CS-i    2xS      0.0001 – 0.3% S | 0.3% – 4.5% S

88200-1005
CS-i    1xC      0.1 – 7% C
  +1xS 0.0001 – 0.3% S

88200-1006
CS-i    2xC      0.0001 – 0.1% C | 0.1% – 7% C
  +1xS 0.0001 – 0.3% S

88200-1007
CS-i    1xC      0.1 – 7% C
  +2xS 0.0001 – 0.3% S | 0.3% – 4.5% S

88200-1008
CS-i    2xC      0.0001 – 0.1% C | 0.1 – 7% C
  +2xS 0.0001 – 0.3% S | 0.3% – 4.5% S

Další kombinace měřících rozsahů na vyžádání

PROVOZ A PROCES ANALÝZY



Metalco testing_CS_i_2





Krok 1: Zanesení vzorku do softwaru ELEMENTS



ID vzorku se zaznamená do softwaru a automaticky se přenese hmotnost (viz krok 2).

alpha (1)

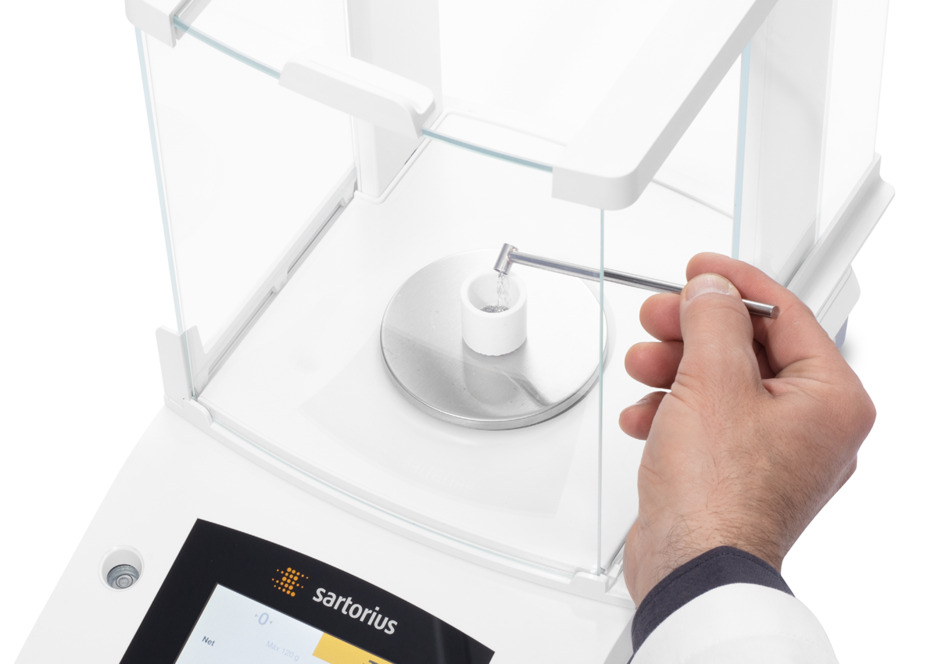

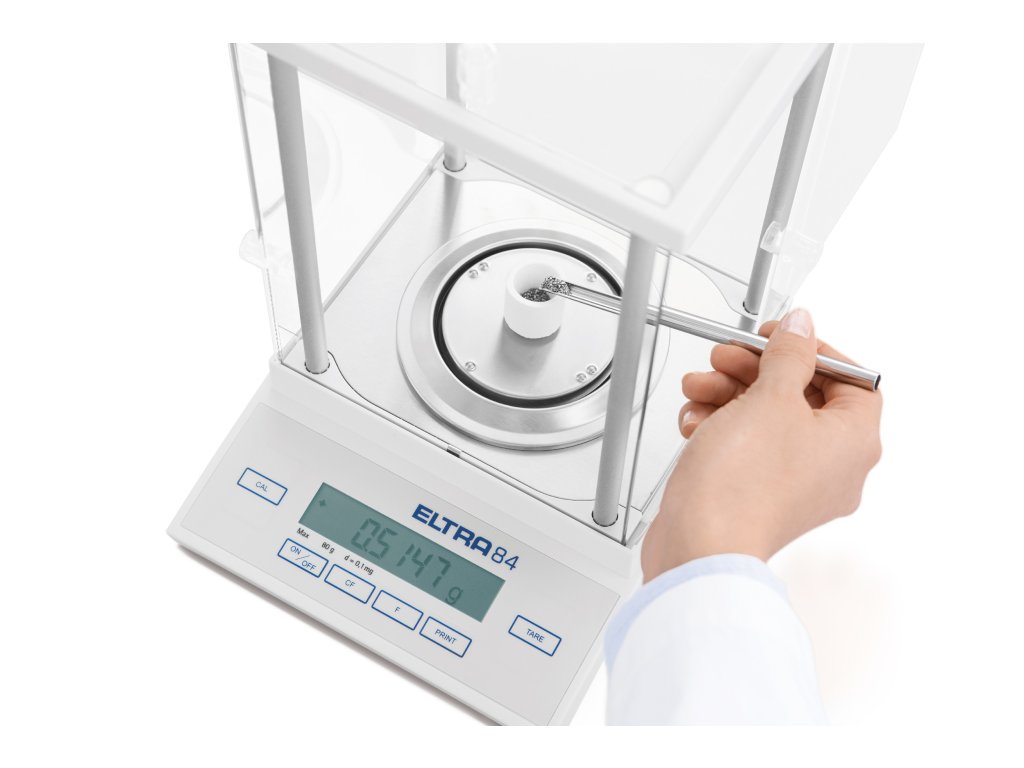

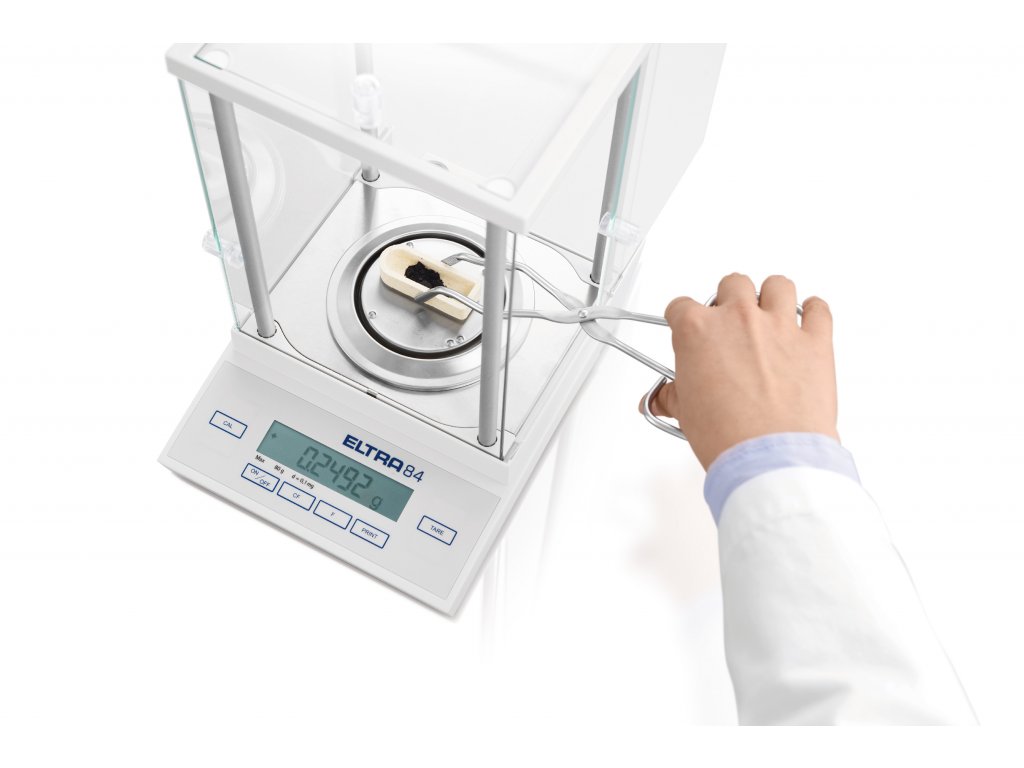

Krok 2: Vážení a založení vzorku



Sample volumes of 50 mg to 1000 mg are typical for C/S analysis. The sample is weighed in a ceramic crucible and accelerators like tungsten are added. The geometry of the sample (e. g. wire, powder, pin etc.) is not essential for a reliable analysis.

Metalco testing_CS_i_4

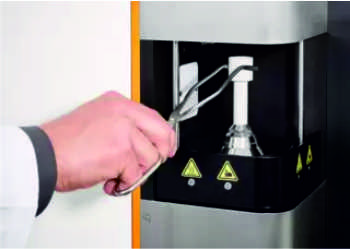

Krok 3: Analýza



The ceramic crucible is then placed on the pedestal and the analysis is started via the ELEMENTS software. The software controls all subsequent steps like combustion and evaluation.
alpha (1)

Krok 4: Výstup a export dat



45-60 seconds after the analysis has started, the measured carbon and sulfur concentrations are available for export as a report or via LIMS.

KONFIGURACE



The ELEMENTRAC CS-i is available as a single-element analyzer for carbon or sulfur only, or in a configuration for simultaneous measurement of both carbon and sulfur. It uses up to 4 IR cells which can be configured according to customer requirements. The longer the cuvette, the more sensitive it is for low concentrations like 10 ppm. Shorter cuvettes also allow measurement in the low ppm range, however with increasing standard deviation of the measured values. For optimum analysis of low and high concentrations, a configuration of two IR cells for one element should be selected. The latest detector technology permits advanced configurations to reliably cover the measuring range from 0.6 ppm to more than 6 % for a sample weight of 1000 mg. Optional gold cuvettes provide higher reliability for elemental analysis of halogenated samples. For reliable analysis of materials with a high sulfur content, the CS-i can be equipped with more robust IR cells to extend the measurement range and improve the reproducibility of the results. It is also possible to equip the CS-i with a halogen trap. Another option is a special configuration for measuring cement.

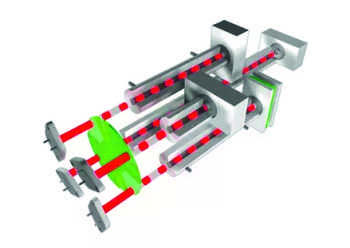

INFRARED CELLS WITH FLEXIBLE MEASURING RANGE

Metalco testing_CS_i_6



CUVETTE WITH VARIABLE LENGTH

Metalco testing_CS_i_7

INTEGROVANÁ STANDARDNÍ ŘEŠENÍ

The chemicals and filters required for operation of the ELEMENTRAC CS-i are conveniently arranged on the front of the analyzer and may be concealed behind a removable door. This arrangement substantially reduces maintenance time and increases usability. Innovative details of the ELEMENTRAC CS-i significantly improve the reproducibility of carbon and sulfur measurements.



alpha (2)



Catalyst



  • For accurate carbon determination
  • Extended reaction path ensures complete oxidation of incomplete combustion products (carbon monoxide)
  • Best possible reproducibility even for very high carbon concentrations



 Metalco testing_CS_i_9

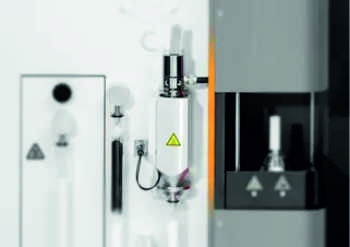

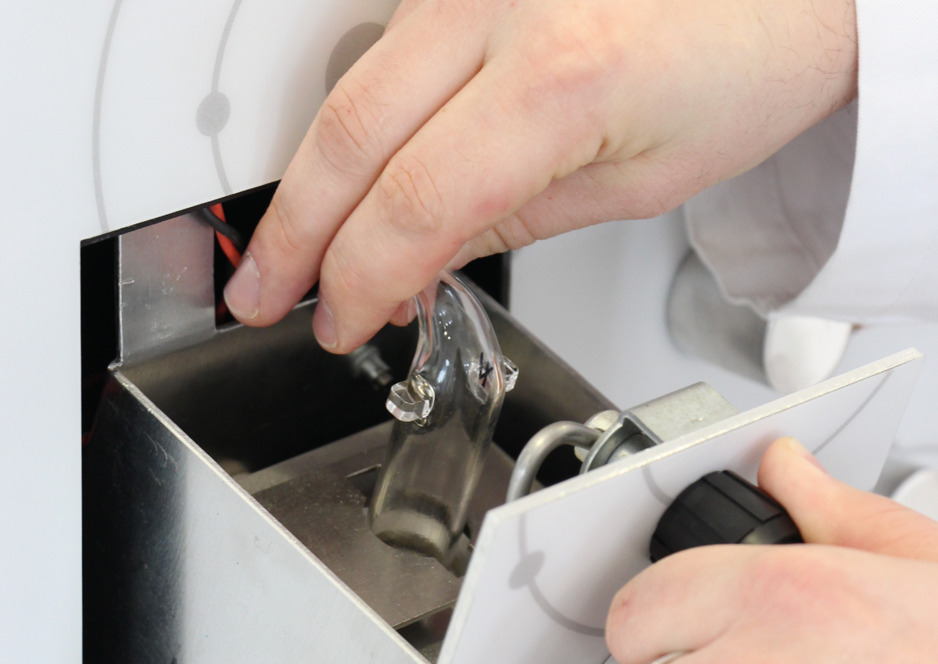

Heated Dust Trap



  • The dust generated by inductive combustion is collected in an external dust filter
  • Efficient heating of the dust trap prevents condensation of water vapor
  • Significant improvement of recovery rates and reproducibility of sulfur measurements





Metalco testing_CS_i_10

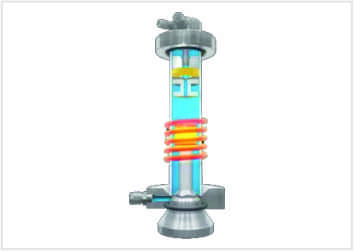

Intelligent Lance Management / Oxygen Supply



  • Individual control of the oxygen supply during inductive combustion
  • A lance flushes the entire oxygen flow to the center of the crucible to ensure complete oxidation of the carbon and sulfur contained in the sample (solid samples)
  • Oxygen flow is supplied through the combustion chamber to avoid swirling and loss of sample material (dusty samples)
  • Accurate analysis of low-density samples



Control of Induction Power



  • For optimized combustion of metals with a low melting point, such as copper, tin or magnesium
  • Reduced power in the induction furnace allows for safe and accurate analysis without sample loss through splashing during heating

VOLITELNĚ

Kromě integrovaných řešení ELEMENTRAC CS-i jsou k dispozici další možnosti pro zvýšení efektivity a rozšíření rozsahu aplikace vaší elementární analýzy.

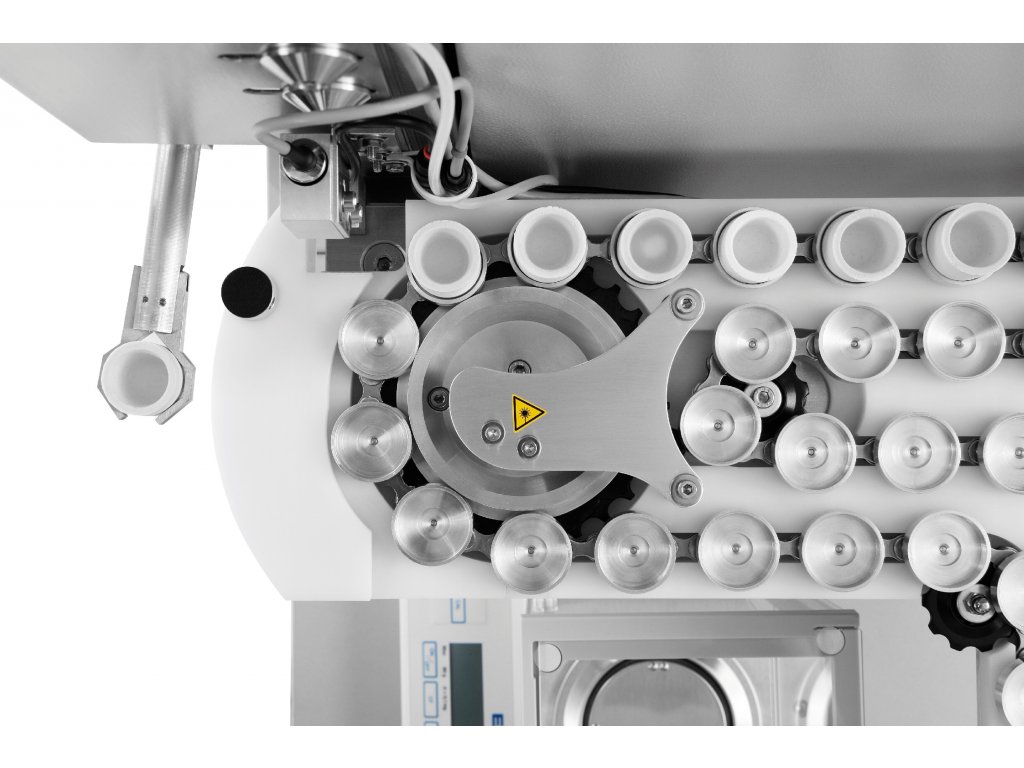

AUTOLOADER



The induction furnace of the ELEMENTRAC CS-i can be equipped with an optional automatic sample loader. The standard module offers 36 crucible positions, the XL model even features 136 positions. It is the largest Autoloader available in the market for this type of application.


Metalco testing_CS_i_11

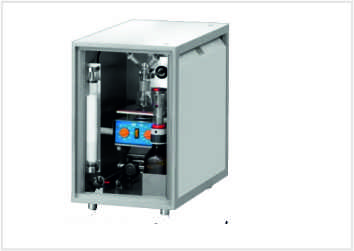

TIC MODULE



Carbon can be determined as total carbon (TC) or in fractions, i. e. total organic carbon (TOC) or total inorganic carbon (TIC). When combined with the CS-i, ELTRA’s TIC module measures the TIC content (e. g. lime) by acidification in products like soil or construction materials.

SOFTWARE ELEMENTS

Komplexní software ELEMENTS založený na systému Windows je nezbytnou součástí elementárních analyzátorů generace ELEMENTRAC.


alpha (1b)

Centrální okno (analýza a výsledky) je výchozím bodem, ze kterého jsou snadno dostupné všechny funkce potřebné pro každodenní činnosti. Odtud je možné seskupovat a exportovat analyzované vzorky nebo zapisovat a analyzovat nové vzorky. Uživatel může vyvolat různé podřízené funkce, jako je nastavení aplikace, kalibrace, diagnostika nebo stav analyzátoru.



Software ELEMENTS více >



PŘÍKLADY POUŽITÍ:

slitiny, karbidy, litina, cement, keramika, měď, sklo, železo, nerosty, rudy, žárovzdorné kovy, písek, ocel, titan, ...



alpha (1d)

PARAMETRY:

Měřené prvky

uhlík, síra

Vzorky

anorganické

Poloha pece

vertikální

Nosiče vzorků

keramické kelímky

Oblasti použití

stavební materiály, strojírenství / elektronika, geologie / těžba, sklo / keramika, ocel / metalurgie

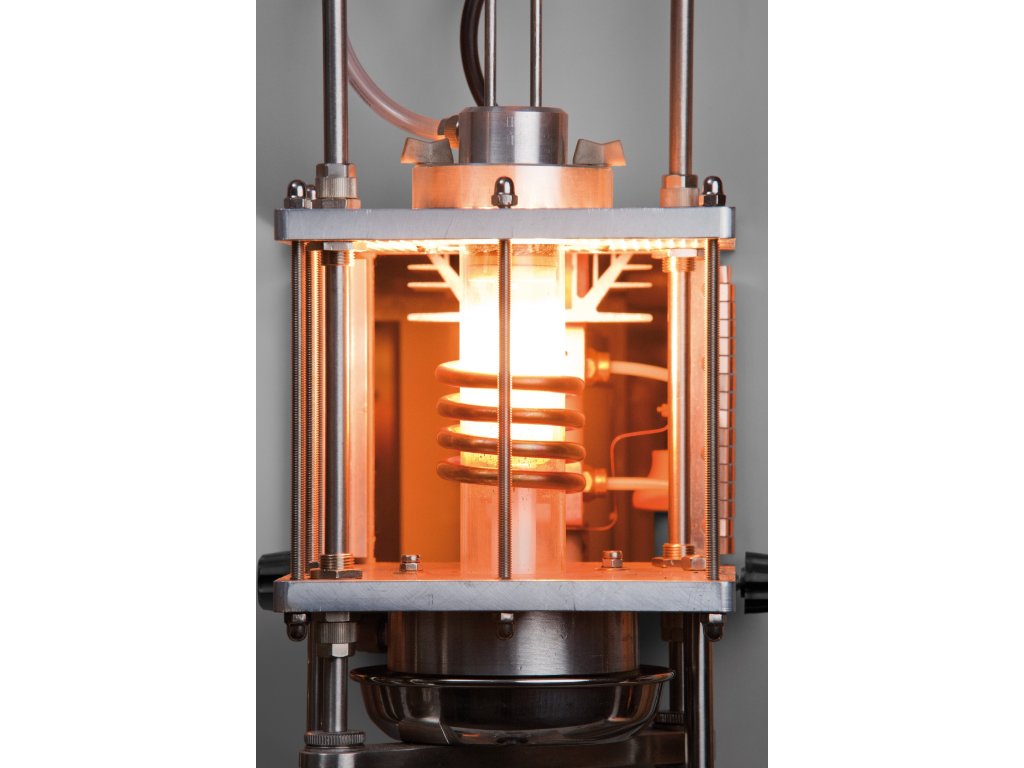

Pec

indukční pec, nad 2000 °C

Detekční metoda

infračervená absorpce (smazat "v pevném stavu")

Počet IR cel

1 - 4

Materiál IR cely

hliník (volitelně zlato)

Typický čas analýzy

40 sekund (nominální)

Požadované chemikálie

chloristan horečnatý, hydroxid sodný, katalyzátor na bázi platiny

Požadované plyny

stlačený vzduch (4 bar / 60 psi) / kyslík 99,5% čistota (2 - 4 bar / 30 - 60 psi)

Napájení

230 V, 50/60 Hz, max. 15 A, 3450 W

Rozměry (Š x V x H)

52 x 84 x 75 cm

Hmotnost

~ 150 kg

Požadované vybavení

PC, monitor, váhy (rozlišení 0.0001 g)

Volitelné příslušenství

Automatický podavač (pro 36 nebo 130 kelímků), předehřívací pec HTF-540, halogenový odlučovač, čištění nosného plynu, stabilizátor napětí 5 KVA

Princip Analyzátoru uhlíku / síry CS-i:

Provoz

Ovládání CS-i je jednoduché a bezpečné. Po zvážení vzorku v keramickém kelímku se hmotnost přenese z připojené váhy do počítače. V případě potřeby lze váhy vzorků zadávat také ručně. Následně se přidá urychlovač (železo nebo wolfram) a poté, co je kelímek umístěn na podstavec, začne analýza. Doba analýzy je 40 až 50 sekund. Signály detektoru a parametry přístroje se zobrazují během analýzy. Vyhodnocení signálů a zobrazení výsledků je prováděno automaticky. Data mohou být přenesena do systému pro správu laboratorních dat (LIMS). CS-i vyžaduje minimální údržbu. Filtry částic a chemikálie, které je třeba udržovat, jsou snadno dostupné.

Princip měření

V indukční peci se vzorek roztaví v atmosféře čistého kyslíku, což způsobí, že síra reaguje na oxid siřičitý (SO2) a uhlík na směs oxidu uhelnatého (CO) a oxidu uhličitého (CO2). Spaliny procházejí prachovým filtrem a absorbérem vlhkosti. V dalším kroku je oxid siřičitý detekován v infračervených celách. Infračervené detektory CS-i s různými citlivostmi (vysoké / nízké) mohou být přizpůsobeny podle požadavků uživatele. Po měření obsahu síry následuje oxidace oxidu uhelnatého na oxid uhličitý a oxidu siřičitého na oxid sírový. Oxid sírový se odstraní celulózovou vlnou; oxid uhličitý je detekován v infračervených celách, které mohou být individuálně přizpůsobeny. Analyzátor ELTRA CS-i může být vybaven až 4 nezávislými infračervenými detektory.

POŽADOVANÝ SPOTŘEBNÍ MATERIÁL PRO CS-i

BROŽURY:



pdf Brožura ELEMENTRAC CS-i / CS-d (1.7 MB)


pdf BROŽURA Chemický analyzátor Elementrac CS-i (719.9 kB)



pdf OSTATNÍ BROŽURY KE STAŽENÍ..



APLIKAČNÍ ZPRÁVY:



pdf CARBON & SULFUR DETERMINATION IN STEEL PLANTS AND FOUNDRIES (640.6 kB

pdf EFFECTIVE QUALITY CONTROL OF STEEL AND IRON PRODUCTS WITH COMBUSTION ANALYSIS (607 kB)

pdf ELEMENTAL ANALYSIS OF METAL POWDERS AND METAL PARTS PRODUCED BY ADDITIVE MANUFACTURING (3.5 MB)

pdf METAL POWDER AND FEEDSTOCK ANALYSIS WITH THE ELTRA ELEMENTRAC SERIES (510.6 kB)

pdf QUALITY CONTROL OF COAL: THE INFLUENCE OF SAMPLE PREPARATION ON ELEMENTAL ANALYSIS RESULTS (127.9 kB)

pdf STANDARD-COMPLIANT ELEMENT ANALYSIS OF SILICON CARBIDE AND MIXTURES CONTAINING SILICON CARBIDE WITH COMBUSTION ANALYZERS (426.1 kB)

 pdf OSTATNÍ APLIKAČNÍ ZPRÁVY KE STAŽENÍ...

VIDEA:





OSTATNÍ VIDEA KE SHLÉDNUTÍ.....





Hmotnost 0.1 kg
Číslo celního sazebníku
Země původu
Měřené prvky uhlík, síra
Vzorky anorganické
Srovnání pece vertikální
Nosiče vzorků Keramické kelímky
Oblasti použití stavební materiály, strojírenství / elektronika, geologie / těžba, sklo / keramika, ocel / metalurgie
Pec Indukční pec nad 2000 ° C
Detekční metoda infračervená absorpce v pevném stavu
Počet IR komor 1 - 4
Materiál IR dráhy hliník (volitelně zlato)
Typický čas analýzy 40 sekund (nominální)
Nutné chem. látky chloristan horečnatý, hydroxid sodný, katalyzátor na bázi platiny
Nutné plyny stlačený vzduch (4 bar / 60 psi) / kyslík 99,5% čistota (2 - 4 bar / 30 - 60 psi)
Napájení 230 V, 50/60 Hz, max. 15 A, 3450 W
Rozměry (Š x V x H) 52 x 84 x 75 cm
Hmotnost ~ 150 kg
Požadované vybavení PC, monitor, váhy (rozlišení 0.0001g)
Volitelné příslušenství Autoloader (pro 36 nebo 130 kelímků), předehřívací pec HTF-540, halogenový odlučovač, čištění nosného plynu, stabilizátor napětí 5 KVA
