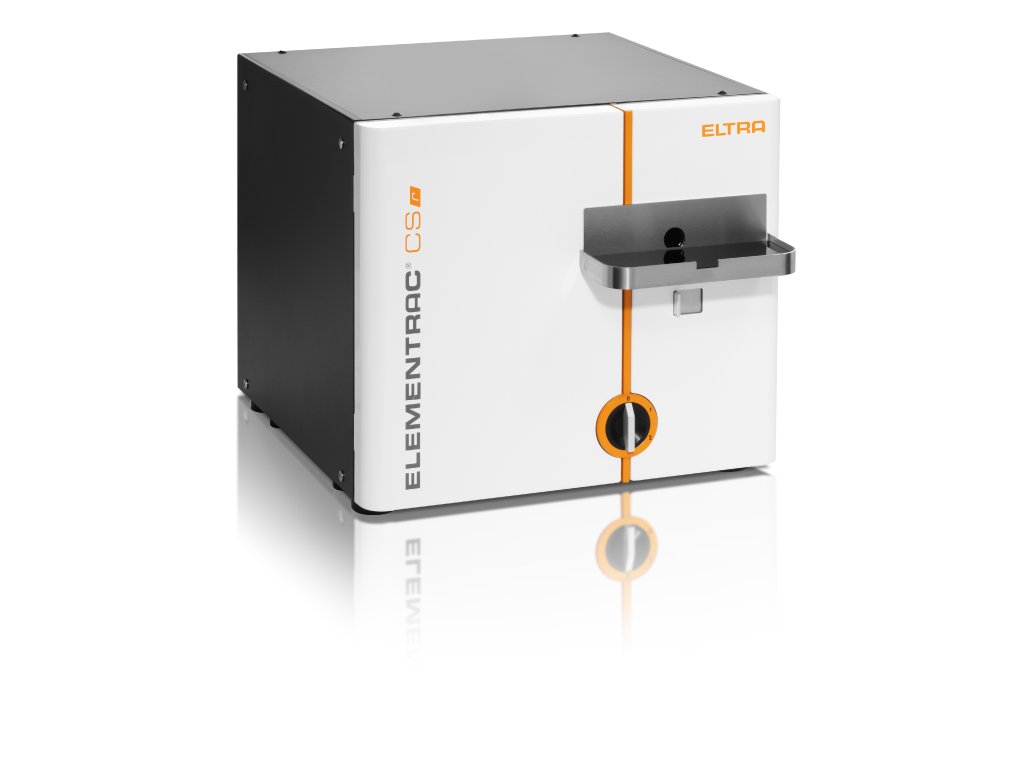

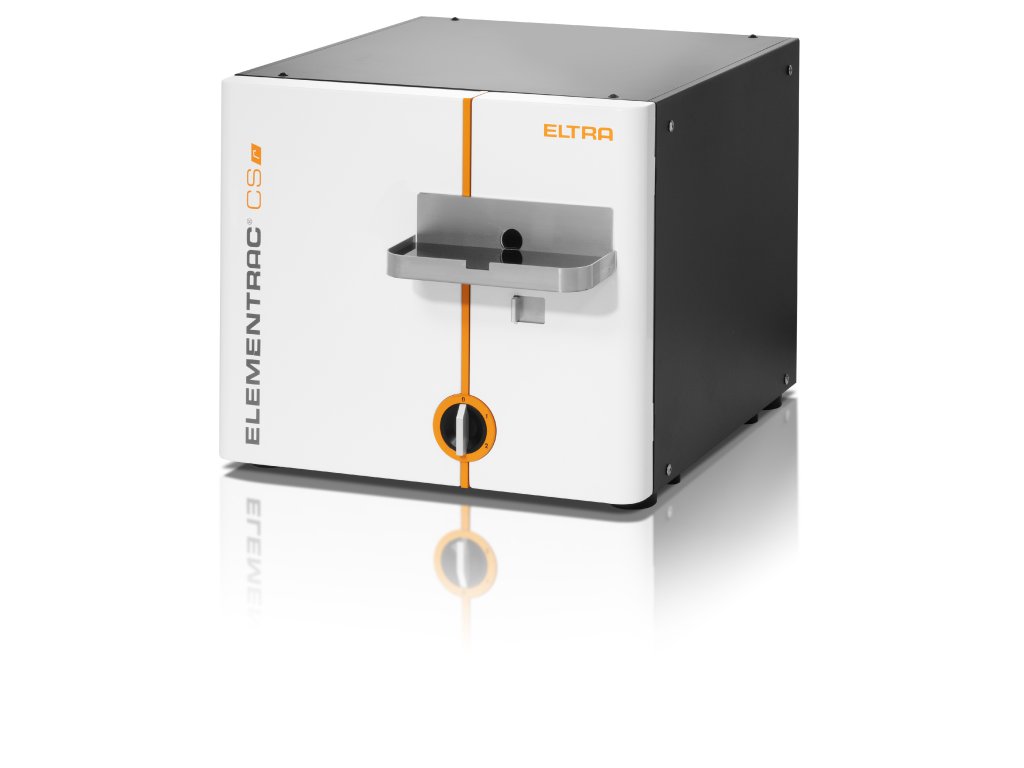

SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMETRAC CS-r



SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMETRAC CS-r



Pro bezpečnou, přesnou a spolehlivou analýzu uhlíku (C) a síry (S) v převážně organických materiálech, jako jsou půdy, odpady, dřevo, ropa, uhlí a koks, nabízí ELTRA spalovací analyzátor ELEMENTRAC CS-r s IR detekcí.


CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Dostupnost produktu na dotaz
Kód produktu ELTRA CS-R
Značka ELTRA - Elemental Analyzers
Kategorie CHS analyzátory


SPALOVACÍ PRVKOVÝ ANALYZÁTOR ELEMETRAC CS-r





BROŽURY, VIDEA



Pro bezpečnou, přesnou a spolehlivou analýzu uhlíku (C) a síry (S) v převážně organických materiálech, jako jsou půdy, odpady, dřevo, ropa, uhlí a koks, nabízí ELTRA spalovací analyzátor ELEMENTRAC CS-r s IR detekcí.

CS-r s až 4 infračervenými celami je určen pro měření uhlíku a síry ve velmi širokém rozsahu koncentrací. Využívá horizontální odporovou pec s keramickou trubicí, která pracuje v rozsahu od 600 °C do 1550 °C.

Analyzátor ELEMENTRAC CHS-r splňuje požadavky všech běžných norem ASTM, DIN, EN nebo ISO pro prvkovou (elementární) analýzu.


PŘÍKLADY POUŽITÍ:

biomasa, stavební materiály, uhlí/koks, paliva, ropa, rudy, rostlinné materiály, plasty, pryž, zemina, saze, tabák, odpad, ...


POPIS PŘÍSTROJE:

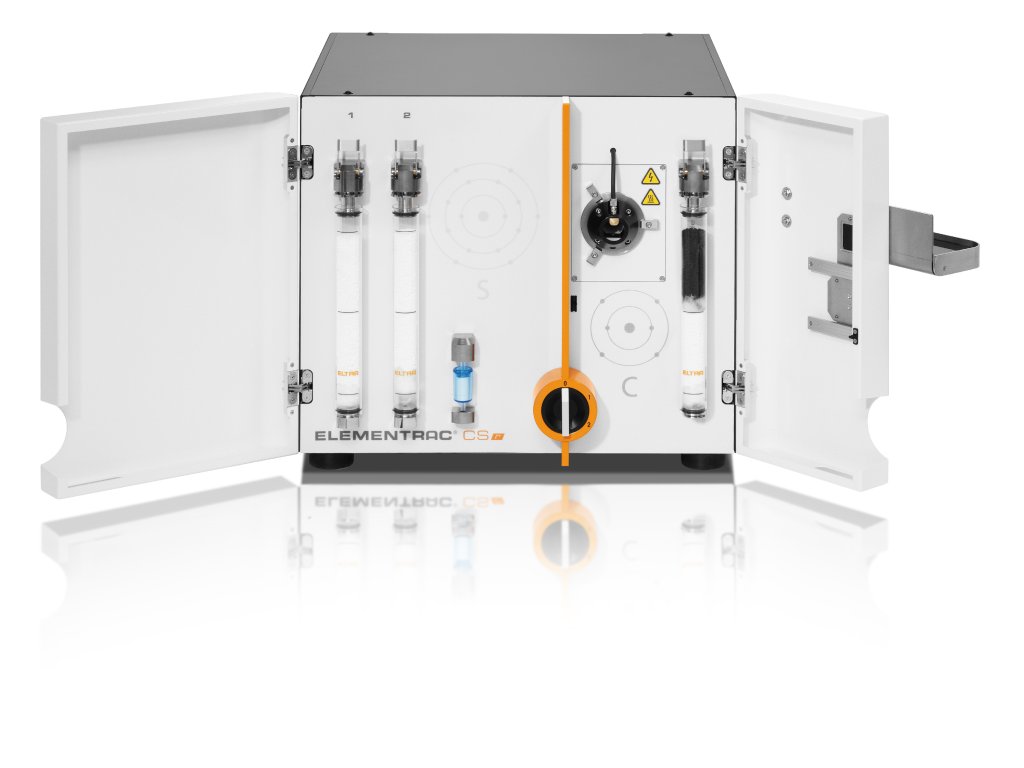

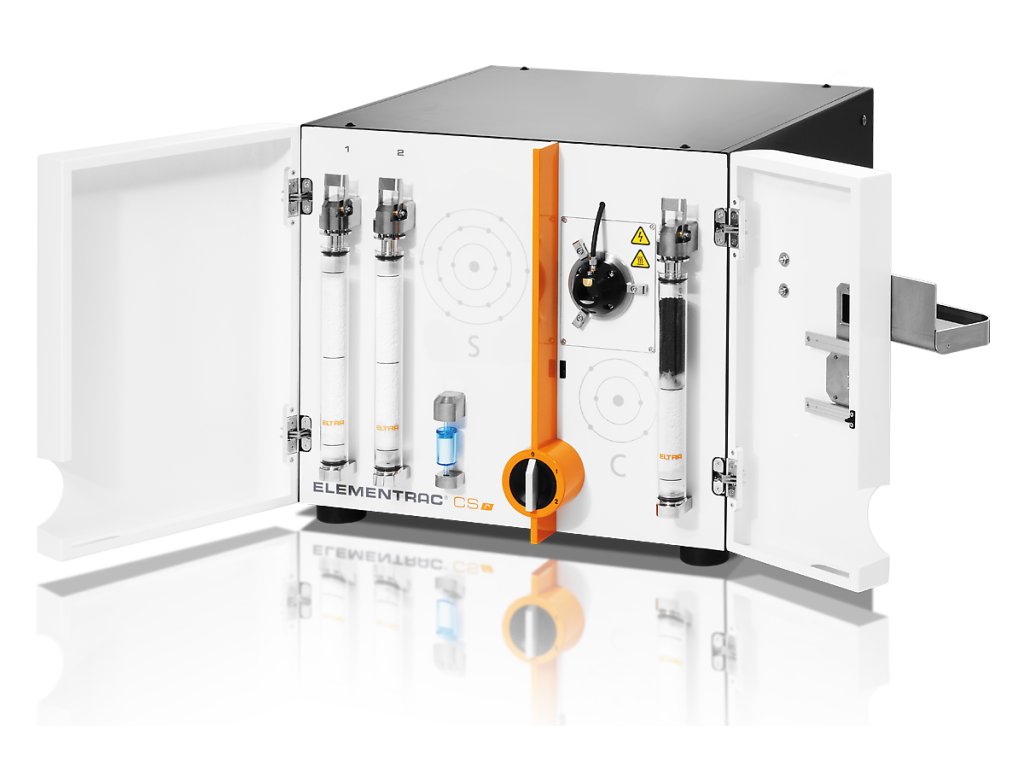

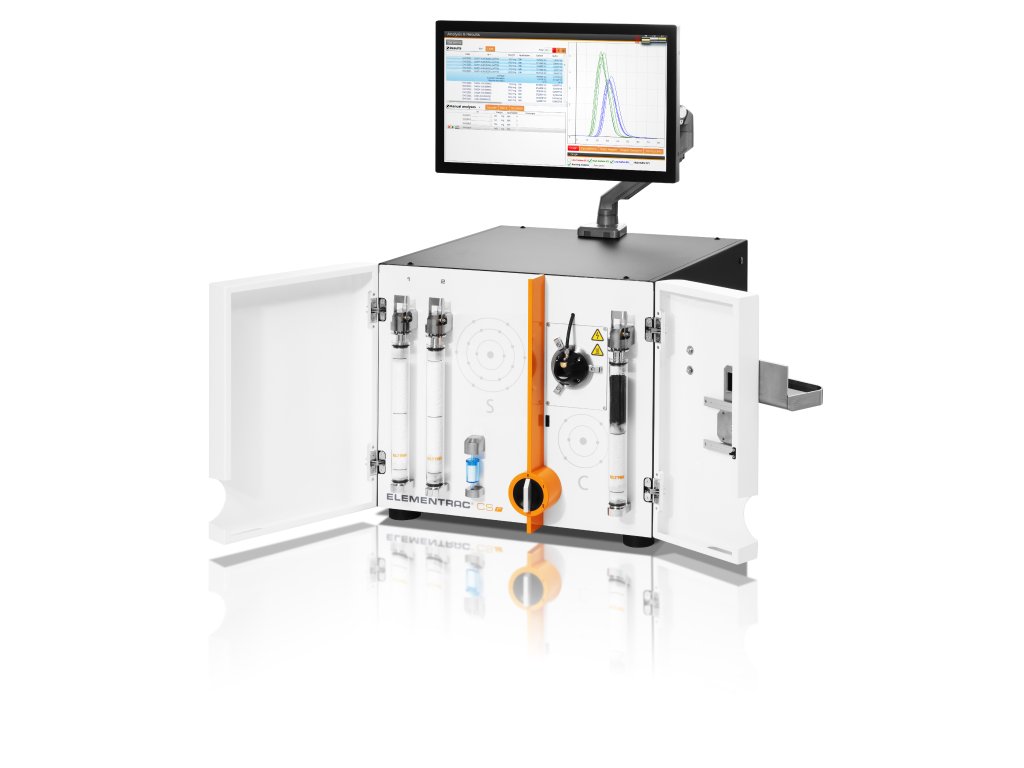

elementrac-cs-r a
  • rychlé, souběžné měření uhlíku, síry a vodíku
  • možná vysoká navážka vzorku
  • optimalizovaný vstup pro vzorky (nízký blank)
  • volitelná konfigurace každé IR cely
  • detekční trubice vyložena masivní zlatou vrstvou pro prodlouženou životnost při měření vzorků obsahujících halogeny nebo kyseliny
  • široký rozsah měření od 20 ppm do 100 %




Software ELEMENTS



  • rozsáhlé analytické a diagnostické nástroje (export dat a aplikací, vkládání komentářů a mnohem více)
  • editor reportů
  • systém pro správu laboratorních dat (LIMS)
  • jednobodová a vícebodová kalibrace

ROZSAH MĚŘENÍ



Rozsahy měření při hmotnosti vzorku 350 mg (alternativní konfigurace na vyžádání)



88200-3006
CS-r 2xC 0,004 – 100 % C



88200-3008
CS-r 2xS 0,001 – 31,4 % S



88200-3015
CS-r 1xC 0,03 – 100 % C
+ 2xS 0,001 – 31,14 % S



88200-3016
CS-r 2xC 0,004 – 100 % C
+ 1xS 0,001 – 1,14 % S



88200-3017
CS-r 2xC 0,004 -100 % C
+ 2xS 0,001 – 31,4 % S






PROVOZ A PROCES ANALÝZY


Elementární analyzátor ELEMENTRAC CS-r stanovuje obsah uhlíku, síry a vodíku spalováním vzorku v proudu kyslíku a následným měřením spalin CO2, SO2 a H2O v selektivních infračervených detekčních celách. Vysoká hmotnost vzorku (až 500 mg) zajišťuje vynikající reprodukovatelnost výsledků měření, a to i u heterogenních vzorků.

Vysoké teploty spalování (až 1550 st. C) a elektronické monitorování průtoku kyslíku umožňují kompletní oxidaci vzorku a pomáhají vyhnout se příliš nízkým výsledkům i u náročných materiálů, jako je cement. Bez ohledu na zvolenou konfiguraci (uhlík – síra - uhlík a síra) je obsluha u všech verzí analyzátorů shodná.




Metalco testing CS_d 2





Krok 1: Zanesení vzorku do softwaru ELEMENTS



ID vzorku se zaznamená do softwaru a automaticky se přenese hmotnost (viz krok 2).

Metalco testing CS_d 3

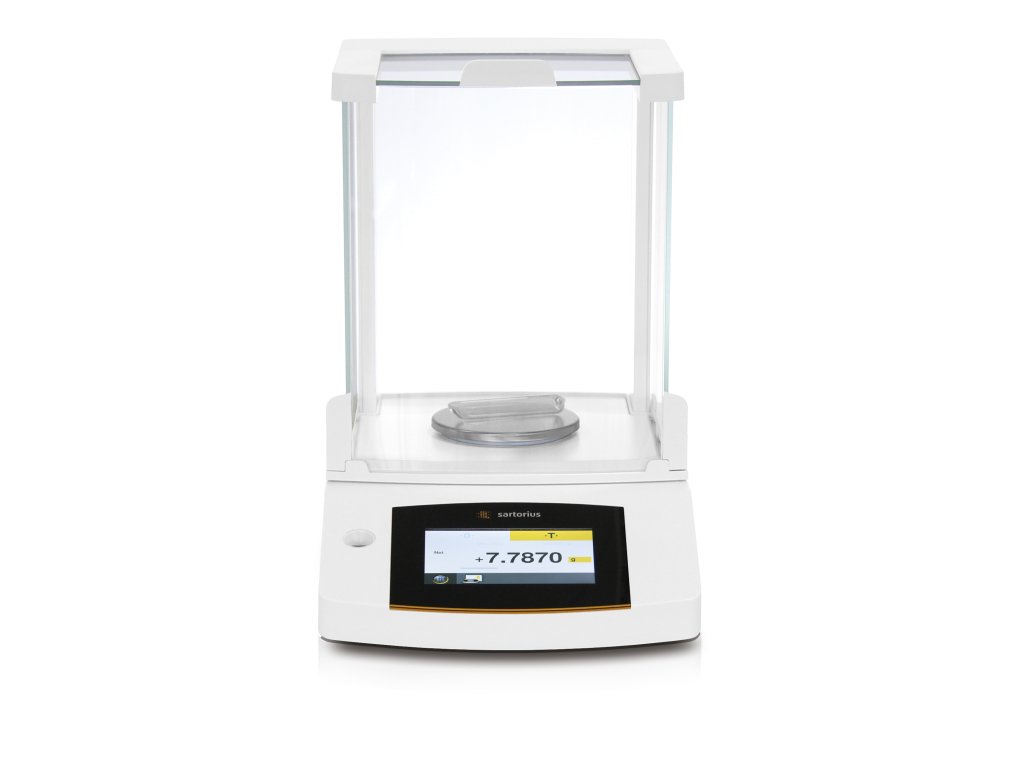

Krok 2: Vážení a založení vzorku



Typické navážky pro analýzu uhlíku a síry jsou 50 až 500 mg. Vzorek je dávkován do keramické nebo Inconel lodičky a dále je analyzován bez přidání akcelerátoru.

pic-800x800-analysis

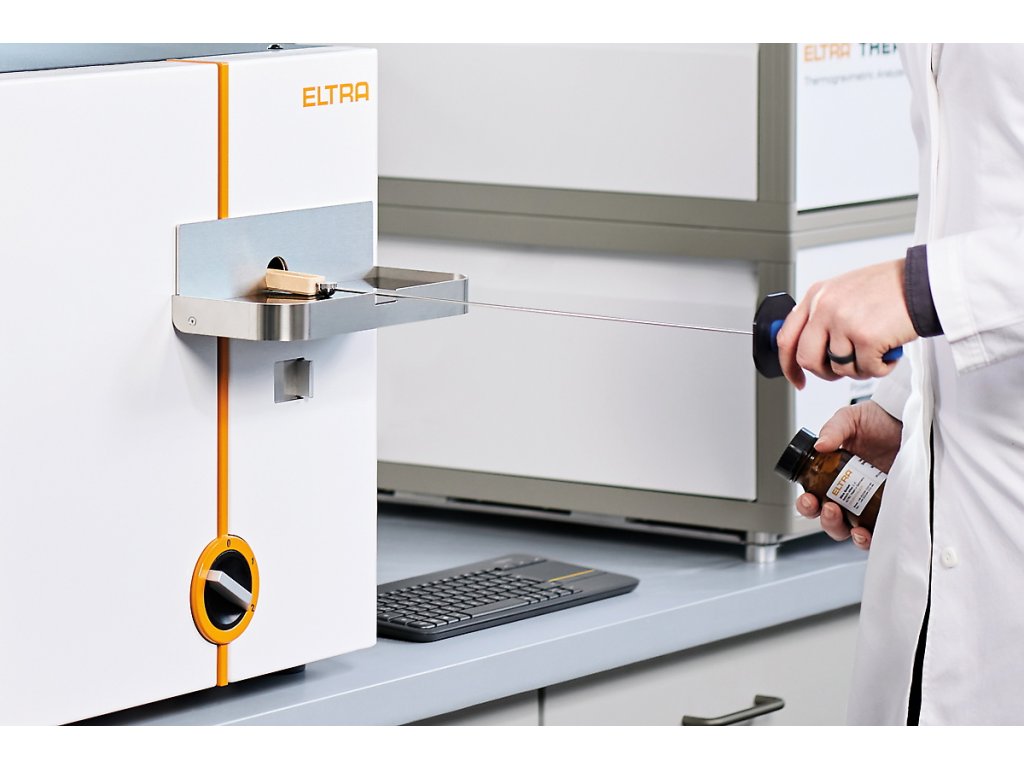

Krok 3: Analýza



Vzorek v lodičce se umístí před vstup do pece a v softwaru se spustí měření. Následně se otevře uzávěr a materiál lze zavést do vyhřáté pece. Software ELEMENTS přitom průběžně zaznamenává naměřené hodnoty během spalování. Uzavření pece během měření je volitelné a může zlepšit reprodukovatelnost.

Metalco testing CS_d 5

Krok 4: Výstup a export dat



Po 60 až 240 vteřinách po zahájení analýzy jsou naměřené koncentrace uhlíku a síry k dispozici pro export, a to jako report nebo prostřednictvím LIMS. V závislosti na zvolené konfiguraci jsou pro jednotlivý vzorek k dispozici hodnoty uhlíku a síry.


INTEGROVANÁ STANDARDNÍ ŘEŠENÍ



Analyzátor ELEMENTRAC CS-r přichází s různými řešeními pro spolehlivou a přesnou analýzu uhlíku a síry.

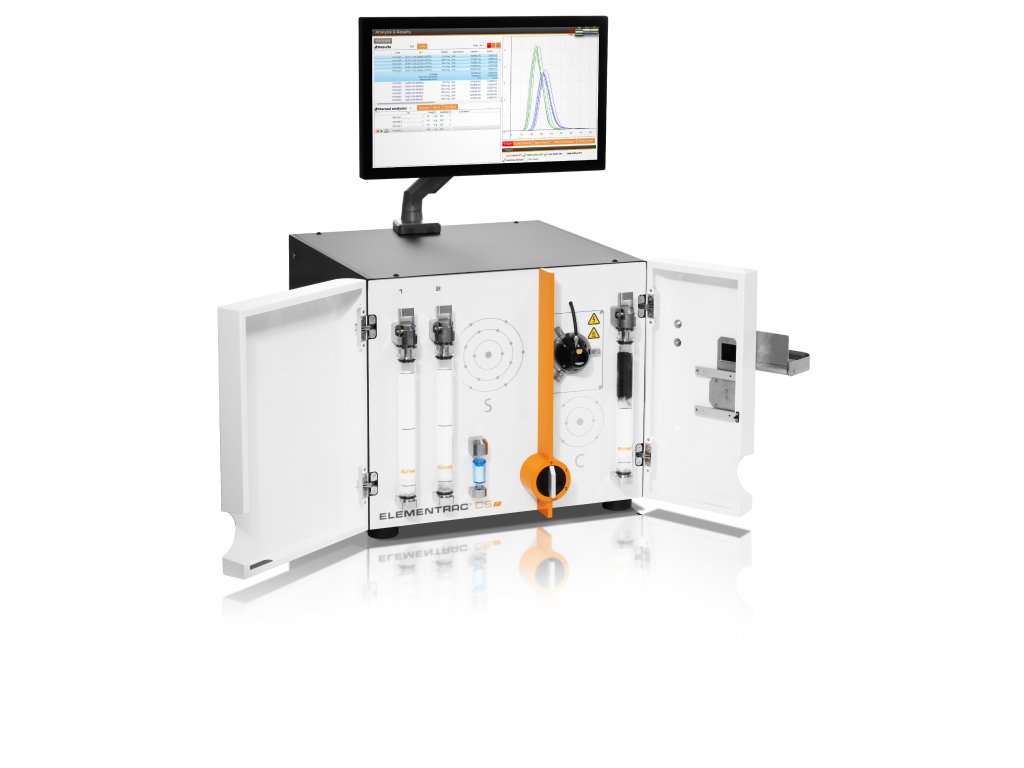

llproductscsranhydroushl

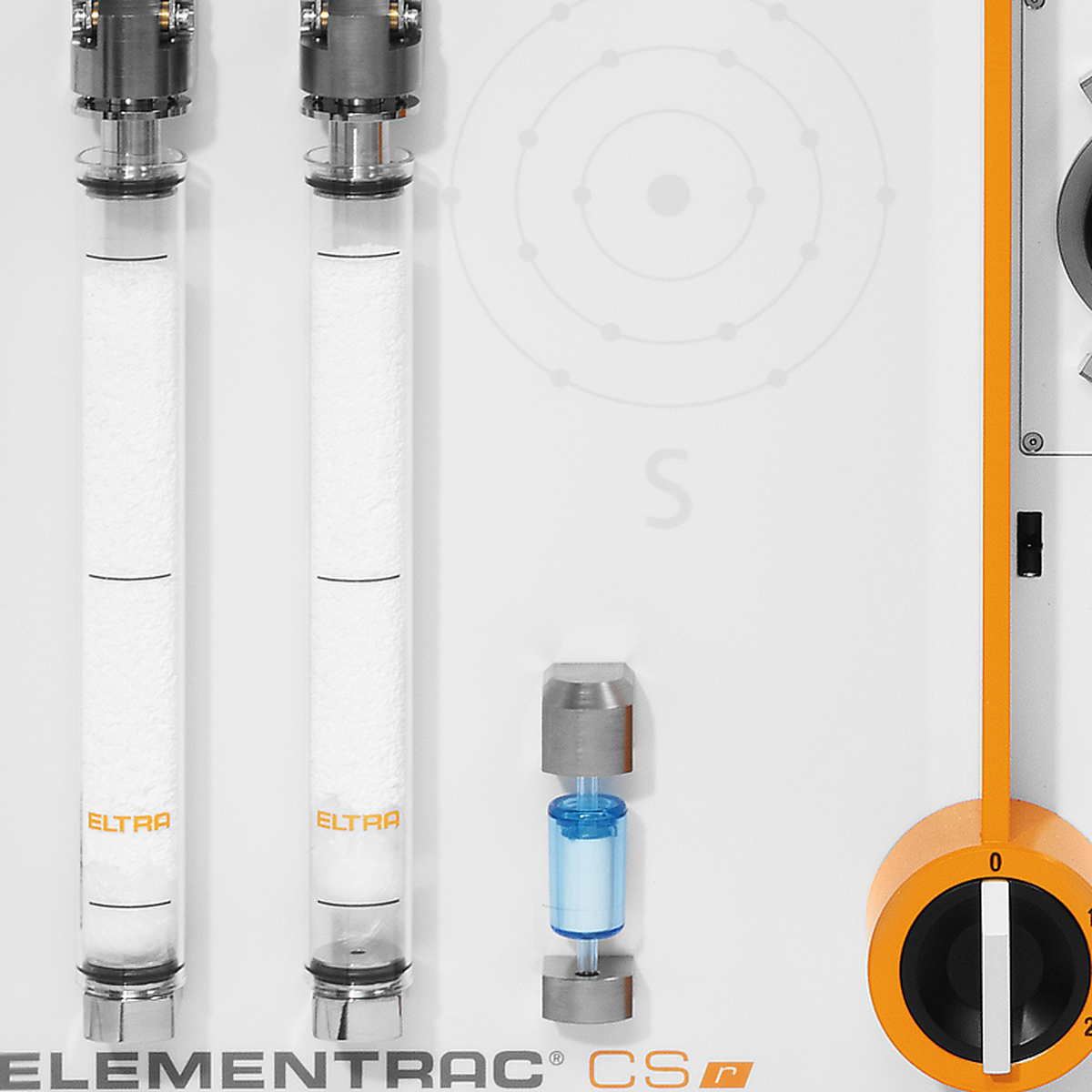

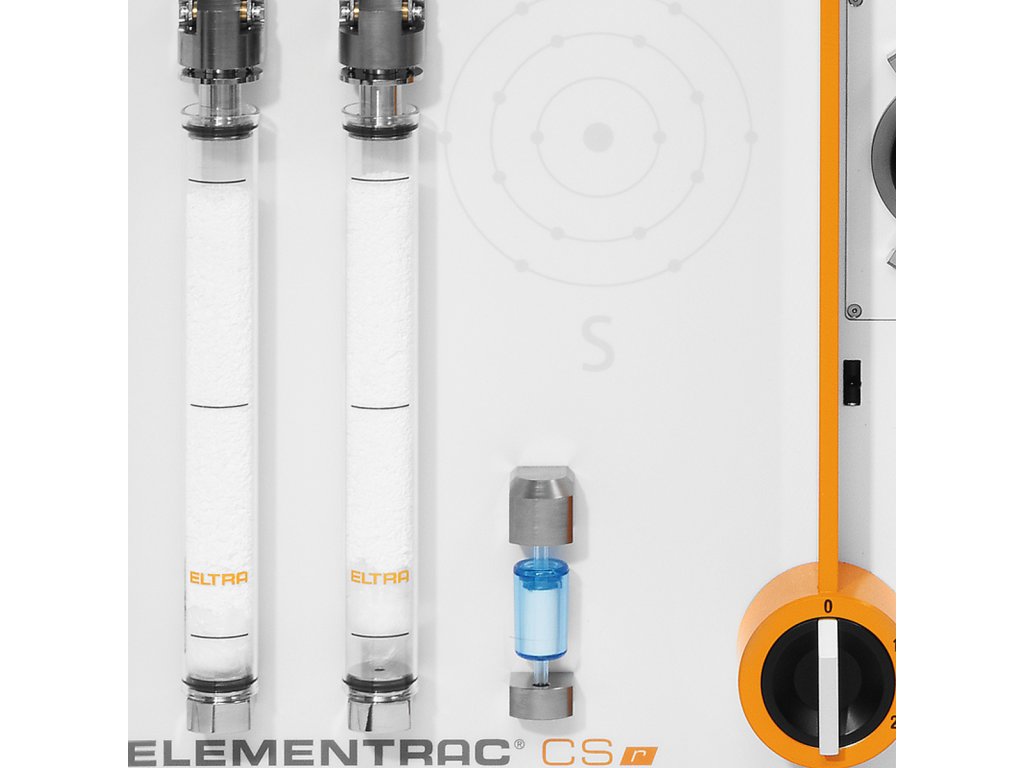

Dvě trubice s Anhydronem



Pro spolehlivou analýzu uhlíku a síry musí být spaliny před detekcí zbaveny vodní páry. Elementární analyzátor CHS-r je vybaven dvěma sušicími kolonami plněnými chloristanem hořečnatým, které spolehlivě zabraňují absorpčním efektům u velkých objemů vzorků. V případě TOC analýzy lze jednu trubici použít také jako halogenový lapač ke spolehlivé absorpci zbytků kyselin a halogenů.



llproductscsrsampleporthl

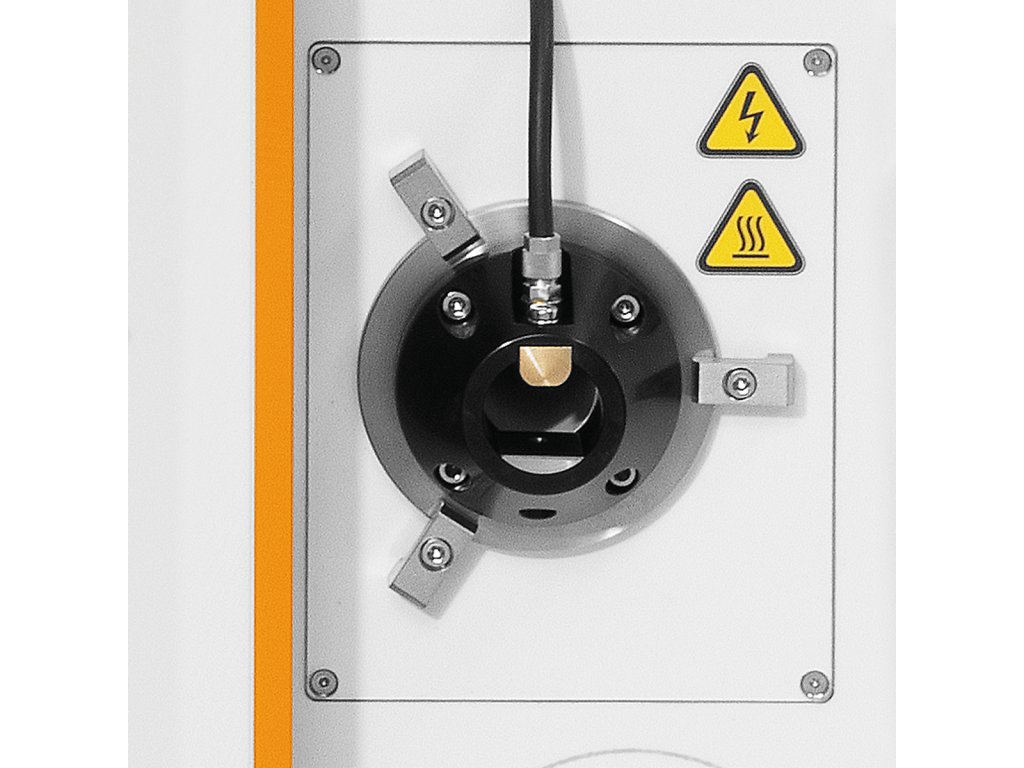

Optimalizovaný vstup pro nízký blank



Díky optimalizované geometrii vstupu pro vzorek do odporové pece se sníženým průměrem a také proplachování kyslíkem na vstupu vzorku, je blank hodnota CO2 atmosféry při zavádění vzorku výrazně snížena, což umožňuje spolehlivou analýzu uhlíku v nízkém rozsahu měření.

Analyzátory řady ELEMENTRAC CS-r a CHS-r tak zajišťují bezproblémovou, bezpečnou a přesnou elementární analýzu vzorků i s nízkým obsahem uhlíku v odporové peci.




VOLITELNĚ



llproductscsrredundanthl

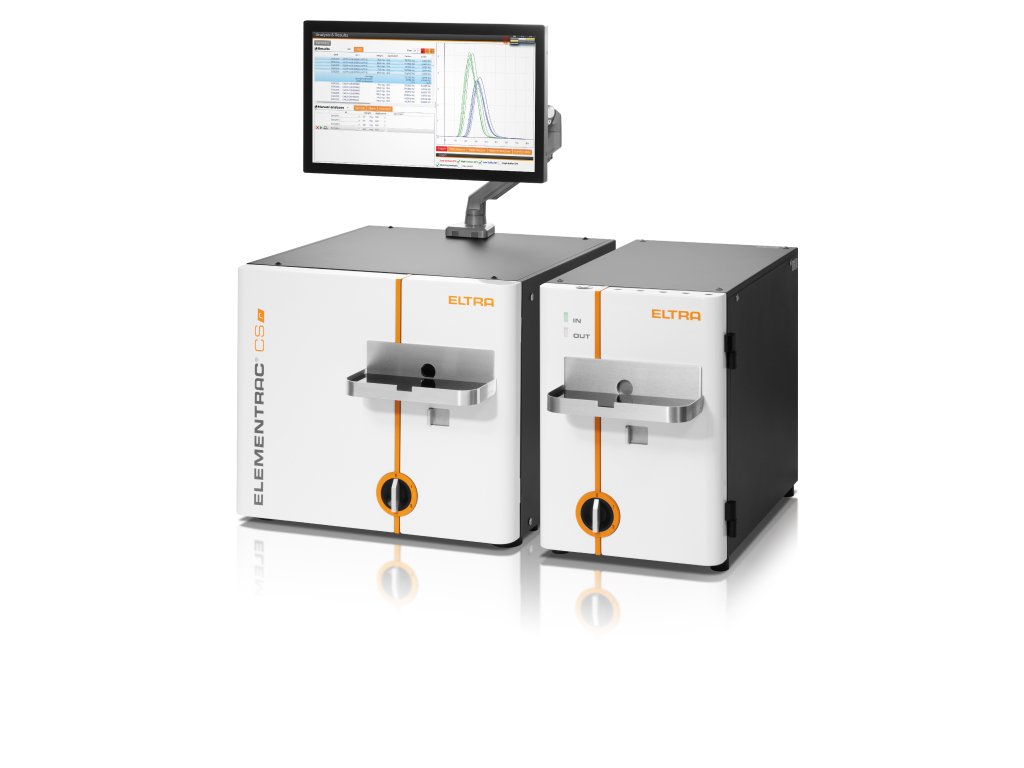

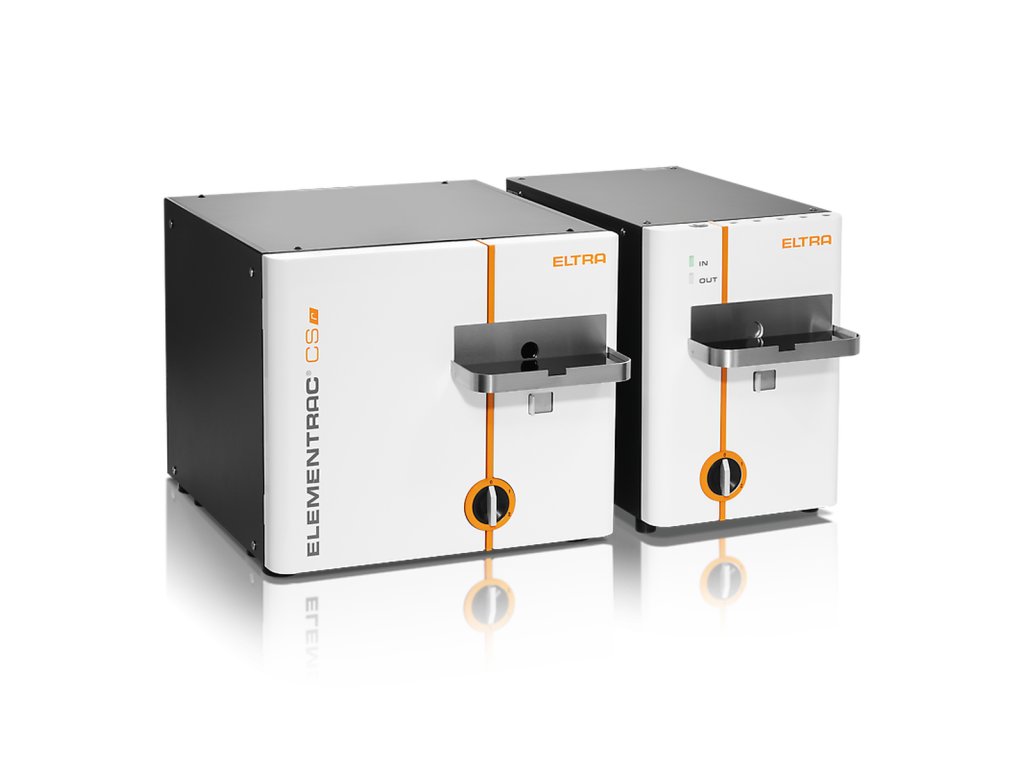

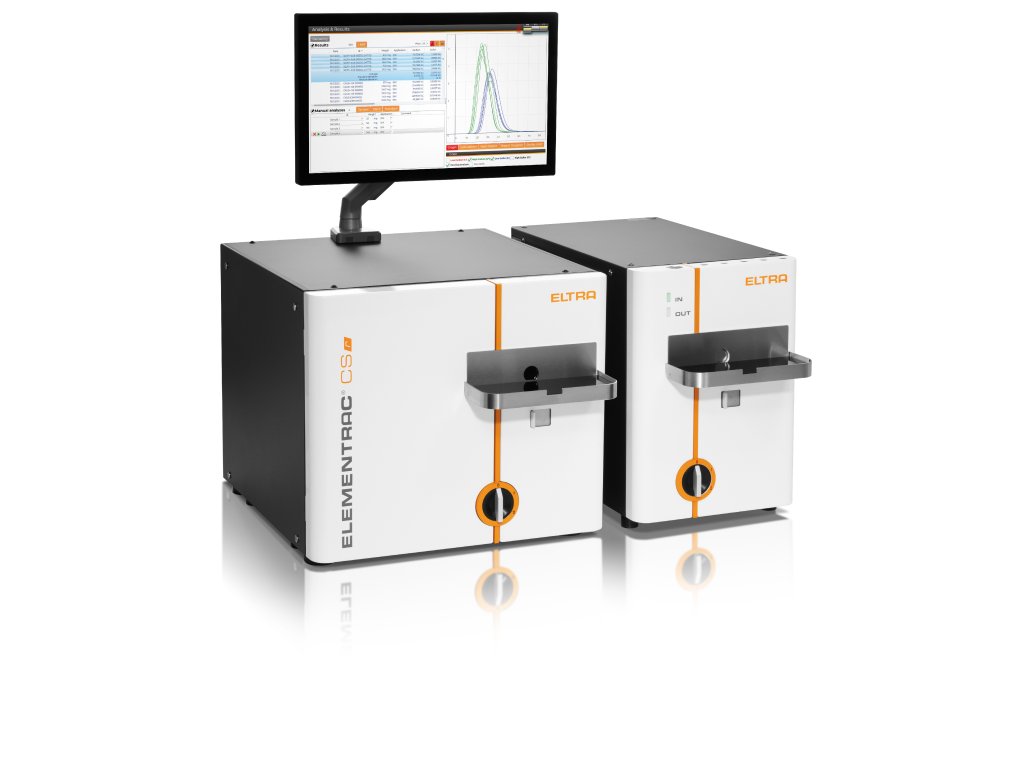

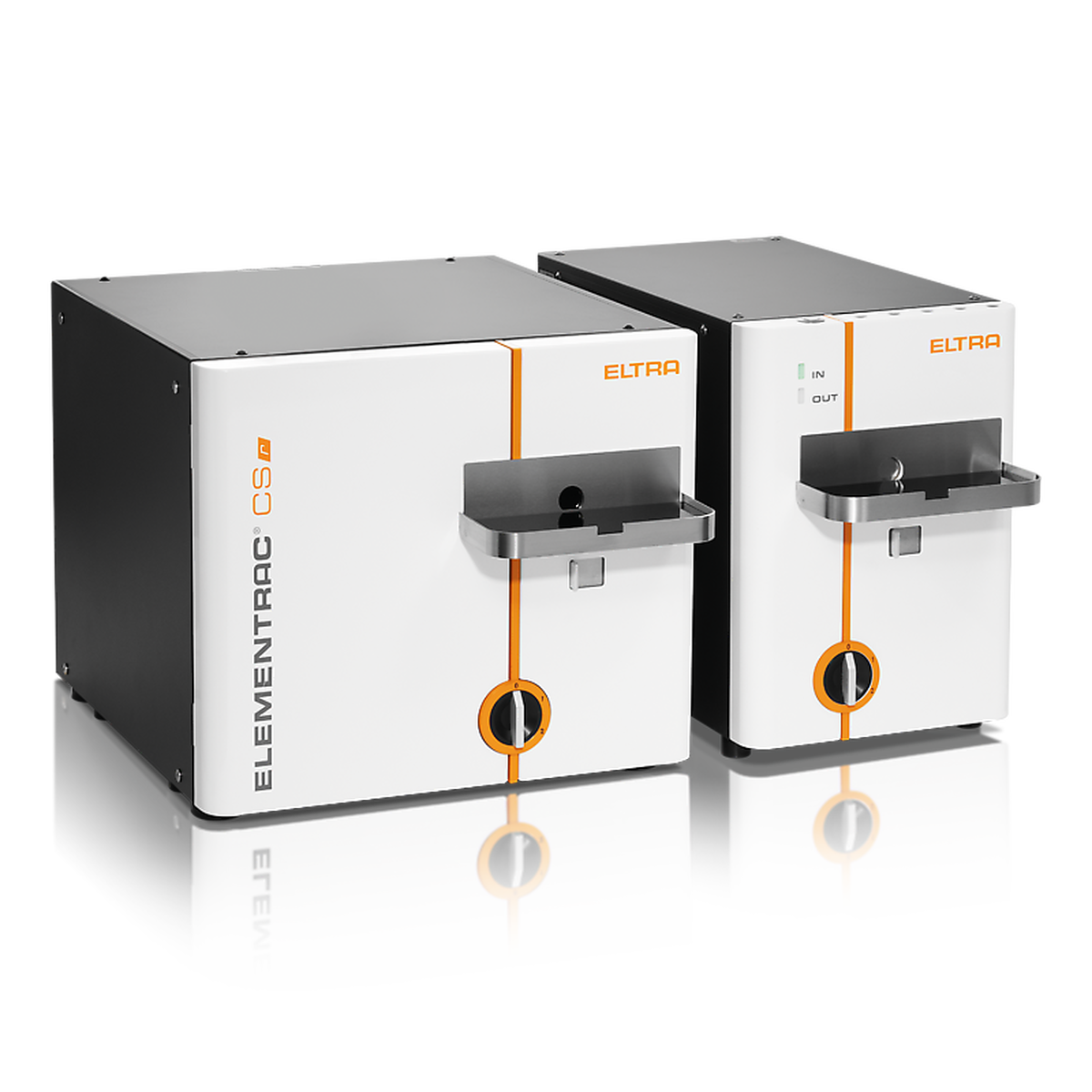

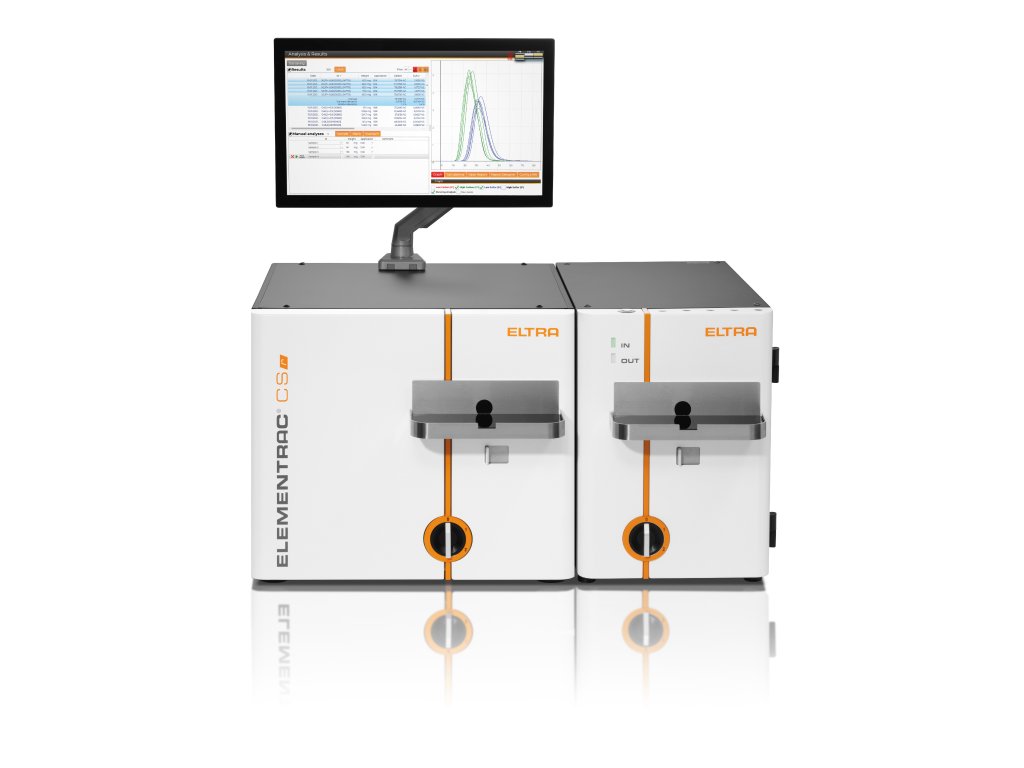

Sekundární pec (koncept dvou pecí ELTRA)



Elementární analyzátor CHS-r lze připojit v libovolné konfiguraci k přídavné peci bez detektorů. Tento princip, známý z ELEMENTRAC CS-d, umožňuje rychlou frakcionovanou analýzu aplikací různých teplot a měření velkého množství vzorků.



llproductscsrmonitorhl

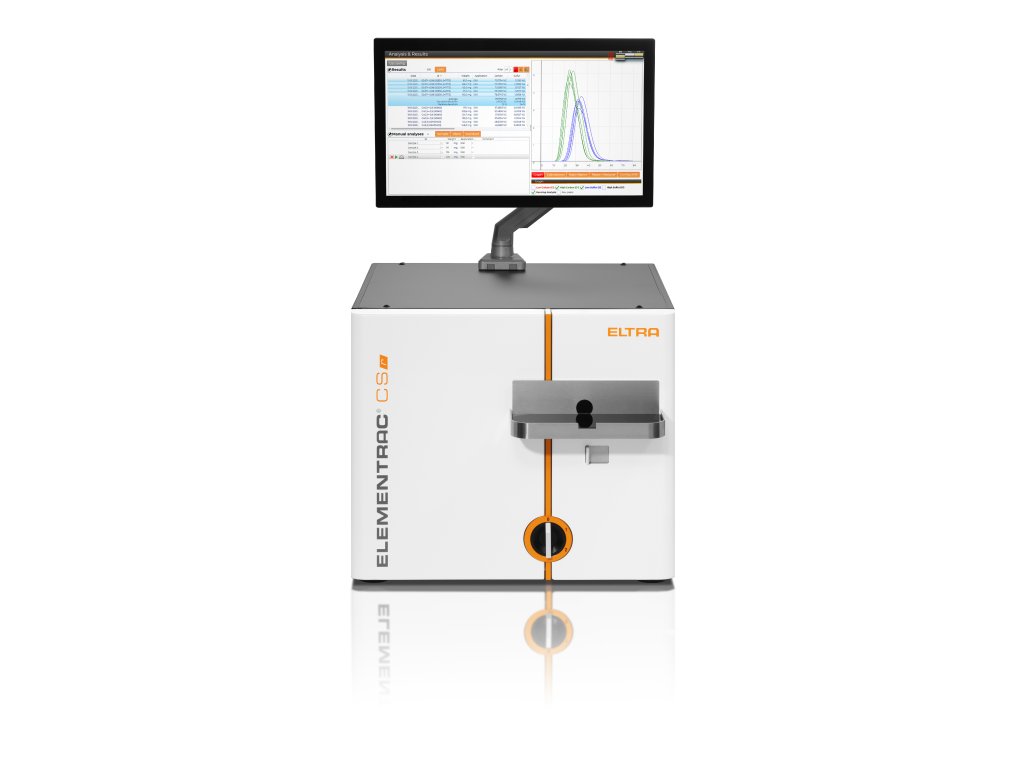

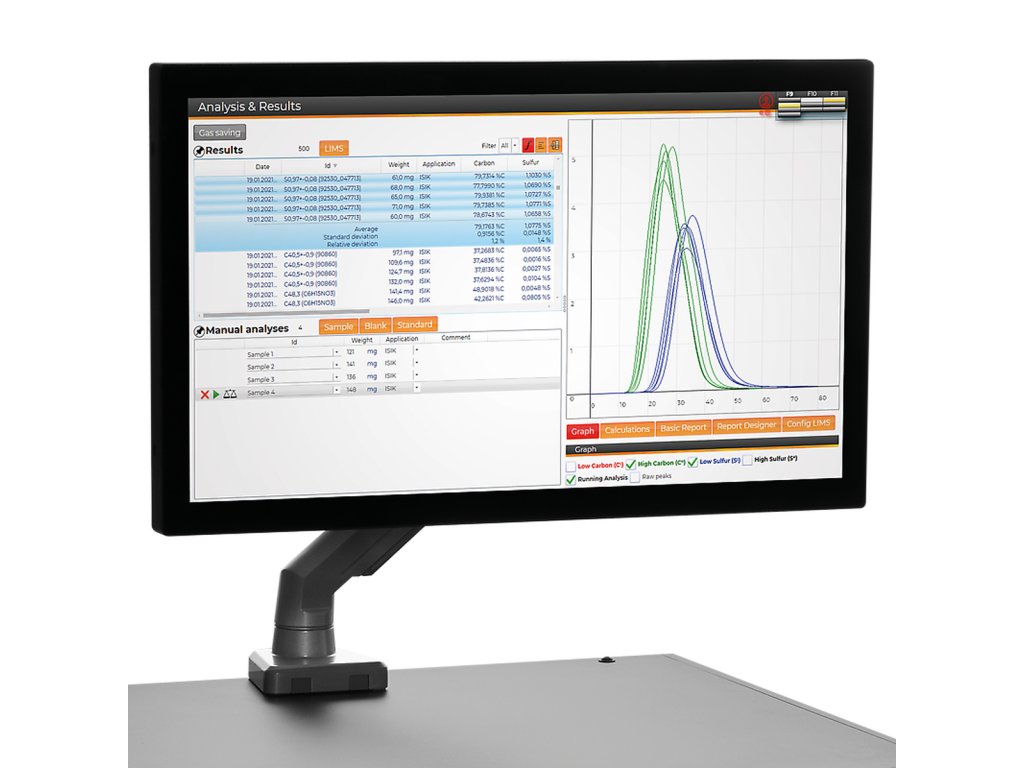

Držák monitoru



Pro maximální využití laboratorního prostoru nabízí analyzátor ELEMENTRAC CHS-r různé provozní možnosti:

  • externí monitor a klávesnice
  • držák monitoru, bezdrátová klávesnice
  • ovládání přes dotykovou obrazovku
llproductscsrmonitorhl (1)

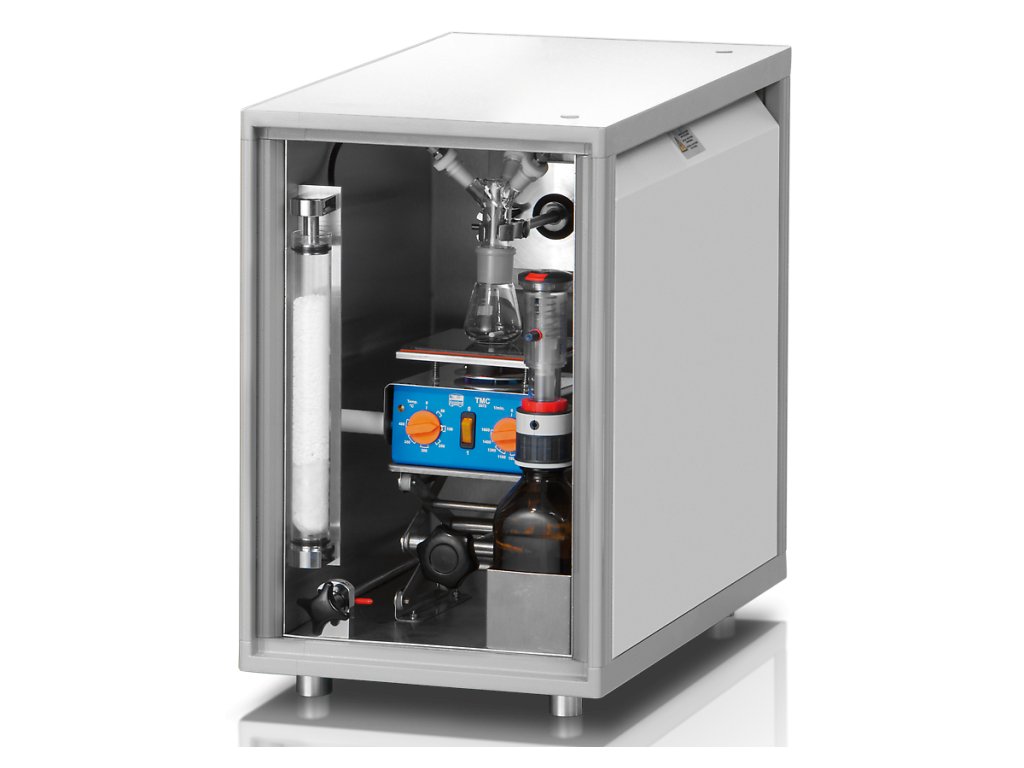

TIC MODULE



V závislosti na vzorku může být uhlík přítomen také ve dvou různých frakcích TOC (Total Organic Carbon) nebo TIC (Total Anorganic Carbon). Elementární analyzátor CHS-r lze kombinovat s modulem TIC společnosti ELTRA pro stanovení obsahu TIC prostřednictvím okyselení. Tato kombinace umožňuje spolehlivou, přímou analýzu TIC v půdách, stavebních materiálech a dalších produktech v souladu s DIN EN 15936.


SOFTWARE ELEMENTS

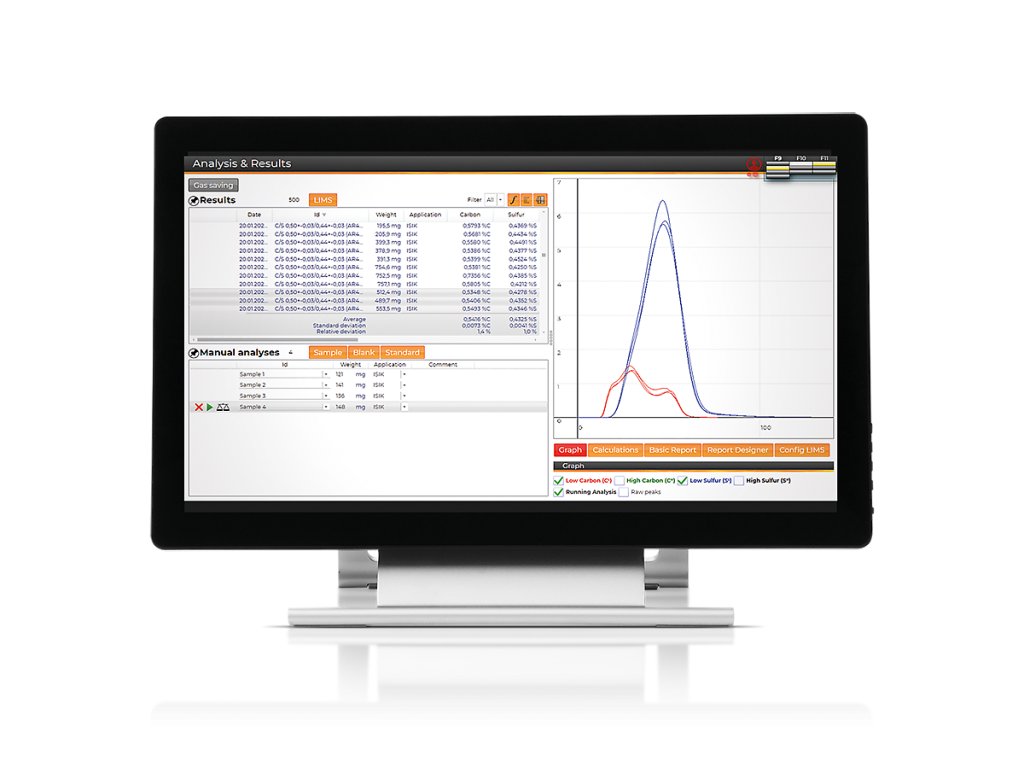

Komplexní software ELEMENTS založený na systému Windows je nezbytnou součástí elementárních analyzátorů generace ELEMENTRAC.



alpha (1b)

Centrální okno (analýza a výsledky) je výchozím bodem, ze kterého jsou snadno dostupné všechny funkce potřebné pro každodenní činnosti. Odtud je možné seskupovat a exportovat analyzované vzorky nebo zapisovat a analyzovat nové vzorky. Uživatel může vyvolat různé podřízené funkce, jako je nastavení aplikace, kalibrace, diagnostika nebo stav analyzátoru.



Software ELEMENTS více >




PŘÍKLADY POUŽITÍ:



biomasa, stavební materiály, uhlí/koks, paliva, ropa, rudy, rostlinné materiály, plasty, pryž, zemina, saze, tabák, odpad, ...

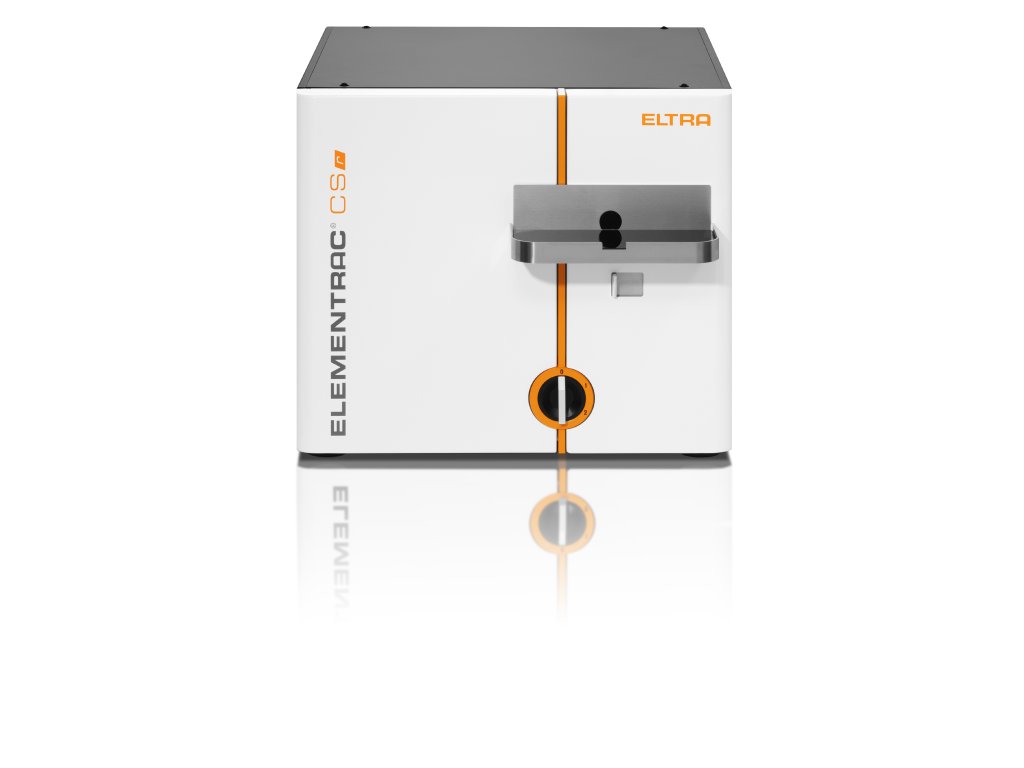

 elementrac-cs-r b


POŽADOVANÝ SPOTŘEBNÍ MATERIÁL PRO CS-r


PARAMETRY:



Měřené prvky

uhlík, síra

Vzorky

organické

Poloha pece

horizontální (odporová pec)

Nosič vzorků

keramické lodičky

Oblast využití

zemědělství, biologie, chemie / plasty, uhlí / elektrárna, stavební materiály, životní prostředí / recyklace, medicína / farmacie

Pece

odporová pec (keramická trubka), nastavitelná až do 1550 °C (kroky po 1 °C)

Detekční metoda

infračervená absorpce

Počet IR cel

1 - 4

Materiál IR cely

zlato

Typický čas analýzy

60 - 180 s

Požadované chemikálie

chloristan hořečnatý, hydroxid sodný

Požadovaný plyn

kyslík o čistotě 99,5 % (2–4 bary / 30–60 psi)

Napájení odporové pece

230 V, 50/60 H, max. topný proud 20A

Rozměry (Š x V x H)

58 x 52 x 75 cm

Hmotnost

~ 77 kg

Požadované vybavení

PC, monitor, váhy (rozlišení 0,0001g)

Volitelné příslušenství

Modul TIC


PRINCIP ANALYZÁTORU UHLÍK/SÍRA



Provoz


V elementárním analyzátoru CHS-r je vzorek spálen v kyslíkové atmosféře při teplotách do 1550 °C. Teplotu pece lze libovolně volit v krocích po 1 °C. Spaliny (CO2, H2O, SO2) vycházející z pece procházejí nejprve prachovým filtrem dále do do vyhřívané infračervené cely H2O. Poté, co je vodní pára chemicky absorbována, je v přídavných infračervených celách detekován vysušený plyn COa SO2. V závislosti na konfiguraci je možné kombinovat až tři infračervené cely s různou citlivostí.


BROŽURY:

pdf Brožura ELTRA ELEMETRAC CHS-r (1.5 MB)

pdf Brožura ELTRA ŘEŠENÍ PRO UHELNÝ PRŮMYSL (1.6 MB)


pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:







 OSTATNÍ VIDEA KE SHLÉDNUTÍ:





Hmotnost 70 kg
Číslo celního sazebníku
Země původu
Měřené prvky uhlík, síra
Vzorky organické
Poloha pece horizontální (odporová pec)
Nosič vzorků keramické lodičky
Oblast využití zemědělství, biologie, chemie / plasty, uhlí / elektrárna, stavební materiály, životní prostředí / recyklace, medicína / farmacie
Pece odporová pec (keramická trubka), nastavitelná až do 1550 °C (kroky po 1 °C)
Detekční metoda infračervená absorpce
Počet IR cel 1 - 4
Materiál IR cely zlato
Typický čas analýzy 60 - 180 s
Požadované chemikálie chloristan hořečnatý, hydroxid sodný
Požadovaný plyn kyslík o čistotě 99,5 % (2–4 bary / 30–60 psi)
Napájení odporové pece 230 V, 50/60 H, max. topný proud 20A
Rozměry (Š x V x H) 58 x 52 x 75 cm
Hmotnost ~ 77 kg
Požadované vybavení PC, monitor, váhy(rozlišení 0,0001g)
Volitelné příslušenství Modul TIC
