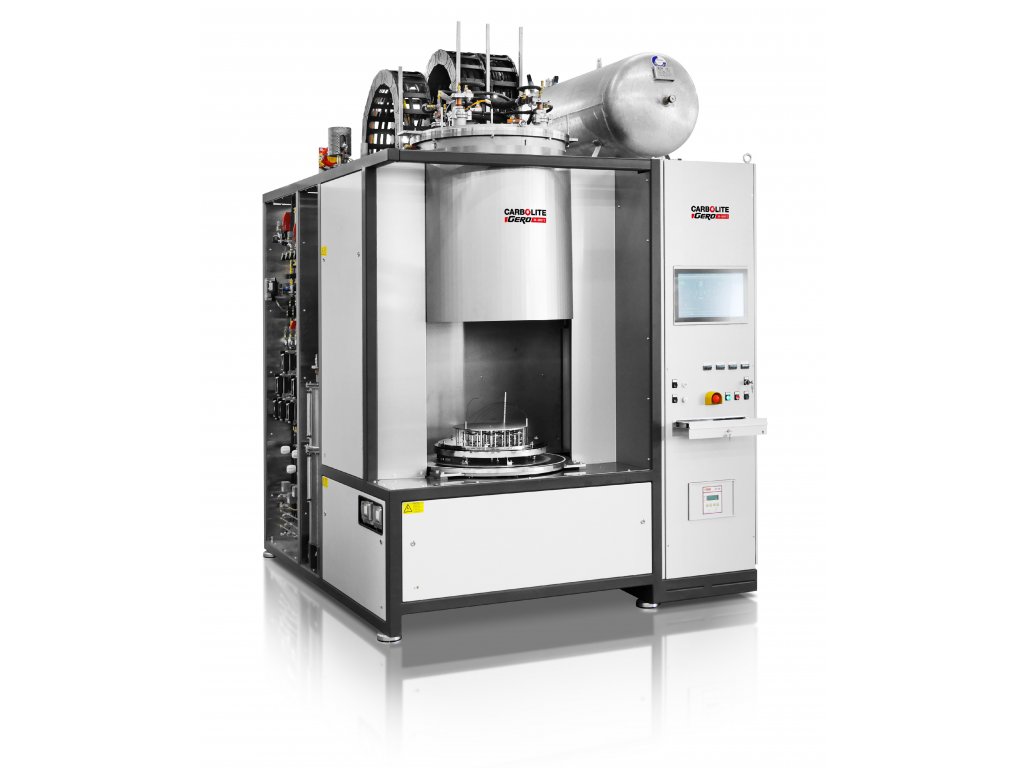

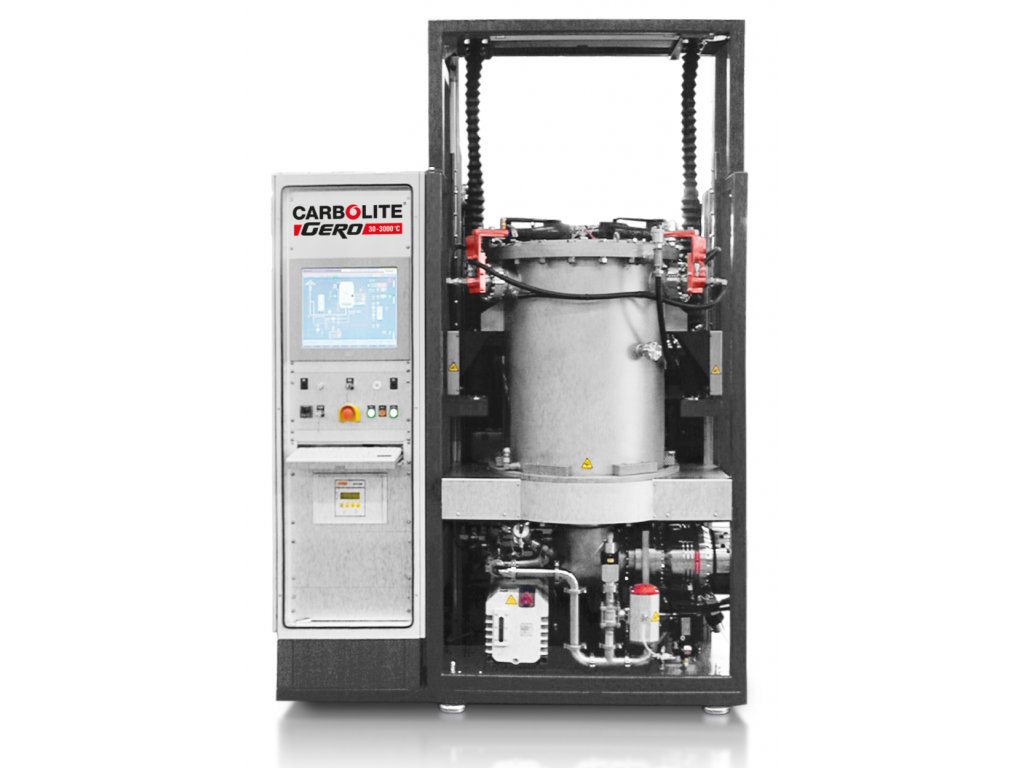

Vysokoteplotní zvonové pece (HBO) při provozu vytváří nejnižší možný tlak. Díky schopnosti vakua je dosaženo nejčistší atmosféry.

Materiály použité v konstrukci pece jsou vybrány pro nejnižší tlaky páry při nejvyšších teplotách. Tepelné zpracování až při nejvyšších teplotách může být dosaženo bez poškození topných elementů nebo izolačního materiálu. Radiační štíty se používají k zajištění tepelné izolace, která je vyrobena ze stejného materiálu jako topné elementy a nepoužívá se zde tepelná izolace z vláken.

Jsou vyráběny dva druhy pecí HBO: první jsou s topnými elementy a radiačními štíty z molybdenu a jsou vhodné až do 1600 °C; druhé jsou s topnými elementy a radiačními štíty z wolframu a jsou vhodné až do 2200 °C.

Dusík, argon a vodík jsou k dispozici pro použití ve smíšených nebo čistých formách. Další plyny můžou být přidány na vyžádání. Může být dosaženo mírného přetlaku nebo řízeného parciálního tlaku mezi 10 a 1000 mbar. Parciální tlak poskytuje definovaný tok plynu přes pec.

Vzhledem ke kompletní kovové konstrukci pece HBO může dosáhnout konečná úroveň vakua lepšího výsledku než 5 x 10^-6 mbar. V závislosti na konkrétním požadavku vakua je vakuum zajišťováno z různých čerpacích systémů. Možnost ultravysokého vakua je k dispozici na vyžádání. Plyny jsou řízeny různými dávkovacími a kontrolními zařízeními. Teplota v každé ze tří zón je individuálně řízena tak, aby byla udržena co nejlepší uniformita.

PŘÍKLADY APLIKACÍ

kalení, karbonizace, keramické vstřikování plastů, kovové vstřikování - metal injection molding (MIM), letování, odplyňování, odstraňování pojiva, pájení, pyrolýza, rychlé prototypování, spékání, sušení, sublimace, sycení křemíkem, syntéza, temperování, vytvrzování, žíhání

POPIS (STANDARDNÍ VÝBAVA)

• Přesně definovaná atmosféra s nejvyšší možnou čistotou (6 N nebo lepší)
• Nejlepší možné vakuum
• Rychlý ohřev a ochlazení na vyžádání
• Provoz s částečným tlakem vodíku na vyžádání
• Přesně řízená rychlost vakuové pumpy vhodná pro prášky
• Certifikované bezpečnostní řízení pro hořlavé a jedovaté plyny
• Plně automatický provoz
• Záznam dat pro řízení kvality

MOŽNOSTI ROZŠÍŘENÍ

• Vakuový systém pro před-vakuum, jemné vakuum nebo vysoké vakuum
• Software pro automatizovaný provoz, sledování dat a export dat
• Vybavení pro reakční plyn pro více než jeden inertní plyn, retortu, spalovací hořák
• Vodní chladící systém

TECHNICKÉ ÚDAJE

Pohled dovnitř vysokoteplotní pece HBO  přívod a odvod plynu odvod a přívod plynu čerpací jednotka připojená zespodu umístění termočlánků radiační štíty topná tělesa vodou chlazená nádoba držák vzorku (vestavěný na vyžádání)

Vysokoteplotní kapotovaná pec HBO je vyrobena pouze z kovových materiálů s celkem 9 radiačními štíty. Pro lepší uniformitu má pec tři topné zóny po celé délce a také k předehřívání vstupujícího plynu, pokud je to vyžadováno. Tyto tři topné zóny se skládají z pláště a z horního a spodního topného tělesa. Topný plášť je konstruován pro nejvyšší mechanickou stabilitu. Volitelná kovová retorta může být určena k ochraně topných těles před problémy s uvolněním některých plynů ze vzorku a ke zlepšení uniformity.

K izolaci tepla v kovových pecí se používají radiační štíty z wolframu nebo molybdenu. HBO nádobu pro chlazení vodou s dvojí stěnou. Držák vzorku je umístěn podle požadavku zákazníka.

Každá ze tří topných zón je individuálně kontrolována a chráněna přídavným termočlánkem s ochranou proti přehřátí. Z tohoto důvodu je možný bezobslužný provoz. Volitelný rychlochladící systém výrazně snižuje dobu ochlazování.
