Ovladač dotykové obrazovky CC-T1

Ovladač dotykové obrazovky CC-T1

BROŽURY, VIDEA

Ovladače dotykové obrazovky CC-T1 nabízejí programovatelné ovládání, ve kterém může být 24 úseků použito jako rampa, krok nebo setrvání, a mohou být také nastaveny ke kontrole relé.

Řada CC-T1 poskytuje rozhraní dotykové obrazovky umožňující intuitivní přístup k rozsáhlému menu, které obsahuje: výběr a editaci profilů, plánování programů v definovaném datu a čase, záznam dat při požadované hodnotě a při aktuální teplotě, výběr jazyka a zabezpečení uživatelské úrovně. Řada CC-T1 umožňuje vytvoření a používání 10 unikátních uživatelských profilů. Data jsou zaznamenávána do souboru .csv přes port USB. Zařízení je standardně vybaveno ethernetovou komunikací.

Při výběru třízónového produktu může být řídicí metoda uživatelsky nastavena buď pomocí přenosu nastavené hodnoty nebo pomocí nezávislého řízení. Při přenosu nastavené hodnoty je nastavená hodnota ovladače hlavní zóny automaticky aplikována na ostatní zóny. Při spuštění programu se všechny zóny řídí programovým profilem. Při nezávislém řízení je požadovaná hodnota každé zóny nastavena manuálně.

POPIS (STANDARDNÍ VÝBAVA)

• 4.3'' barevný dotykový displej
• Řízení nastavené hodnoty
• Správa programových profilů
• 10 unikátních programových profilů uložených v paměti
• 24 úseků v každém programu
• Ethernetová komunikace
• USB zásuvka připojená k panelu
• Ukládání dat na USB jednotku ve formátu .csv
• Hodiny s reálným časem
• Plánování začátku programu
• Indikace stavu programu s odhadem zbývajícího času
• Indikace událostí (2 události)
• Indikace řídicího výkonu
• Zabezpečení uživatelské úrovně
• Jednobodová teplotní kalibrace
• Nastavení jazyka: angličtina, němčina, francouzština, italština, španělština, čínština, ruština a japonština
• 3-zónová verze: přenos nastavené hodnoty

MOŽNOSTI ROZŠÍŘENÍ

• Ochrana proti přehřátí (nezávislý ovladač)
• Aktivace alarmu relé při ovládání zařízení, například zámku dveří
• Události programových úseků
• Připojení relé teplotního alarmu
• Kaskádová kontrola

UŽIVATELSKÉ FUNKCE

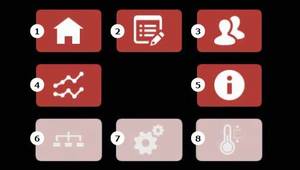

NavigaČNÍ OBRAZOVKA Navigační obrazovka umožňuje snadný přístup ke všem funkcím CC-T1 1. Domů 2. Zobrazení programu 3. Přihlášení uživatele 4. Záznam dat 5. Informace 6. Nastavení komunikace 7. Nastavení 8. Offsetová kalibrace

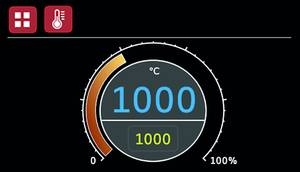

JEDNOZÓNOVÁ DOMOVSKÁ OBRAZOVKA Na domovské obrazovce je zobrazena nastavená hodnota teploty, aktuální teplota a tepelný výkon

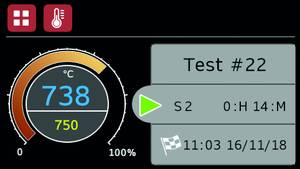

SPOUŠTĚNÍ PROGRAMU NA DOMOVSKÉ OBRAZOVCE Po spuštění programu se na domovské obrazovce zobrazí průběh tohoto programu. Obrazovka zahrnuje: název programu, současný úsek programu a čas zbývající do konce úseku, datum a čas skončení programu

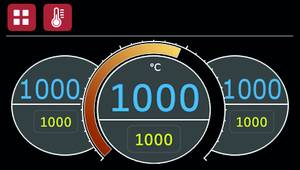

3-ZÓNOVÁ DOMOVSKÁ OBRAZOVKA U produktu se třemi zónami se na domovské obrazovce zobrazí nastavená a aktuální teploty každé zóny. Uživatel může nastavit, aby koncové zóny následovaly teplotu středové zóny nebo mohou jednotlivé zóny fungovat nezávisle.

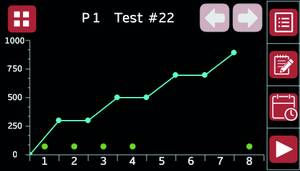

OKNO PROGRAMU V okně programu se zobrazí grafický souhrn zvoleného programu. Okno poskytuje přístup k: volbě programu, tvorbě a úpravě programu, plánování programu v přesně daný datum a čas a spuštění programu.
OKNO UKLÁDÁNÍ DAT Okno ukládání dat ukazuje grafické zobrazení nastavené a aktuální teploty spolu se stavem všech nakonfigurovaných relé. Data jsou ukládána na USB flash disk ve formátu .csv. Ukládání dat lze zahájit manuálně nebo automaticky při spuštění programu.

TECHNICKÉ ÚDAJE
