Qpress 50 (Opal Xpress)



QPRESS 50 (Opal Xpress) modulární metalografický lis



Qpress 50 (Opal Xpress) je modulární metalografický lis pro rychlé, souběžné a nezávislé zapouzdření různých metalografických vzorků.

Modularita modelu Qpress 50 (Opal Xpress) umožňuje optimální konfiguraci pro různé velikosti vzorků podle požadavků zákazníka.





CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Značka QATM
Webová stránka značky qatm.com/
Kategorie Metalografické lisy
Zvolte variantu
Kód produktu M0800000 Varianta stroje: Opal X-Press 4 Cena dle konfigurace na dotaz
Kód produktu M0800001 Varianta stroje: Opal X-Press 2 Cena dle konfigurace na dotaz


QPRESS 50 (Opal Xpress) modulární metalografický lis



BROŽURY, VIDEA



Qpress 50 (Opal Xpress) je modulární metalografický lis pro rychlé, souběžné a nezávislé zapouzdření různých metalografických vzorků.

Modularita modelu Qpress 50 (Opal Xpress)s umožňuje optimální konfiguraci pro různé velikosti vzorků podle požadavků zákazníka.

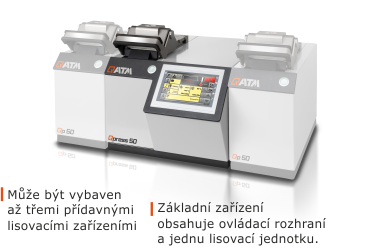

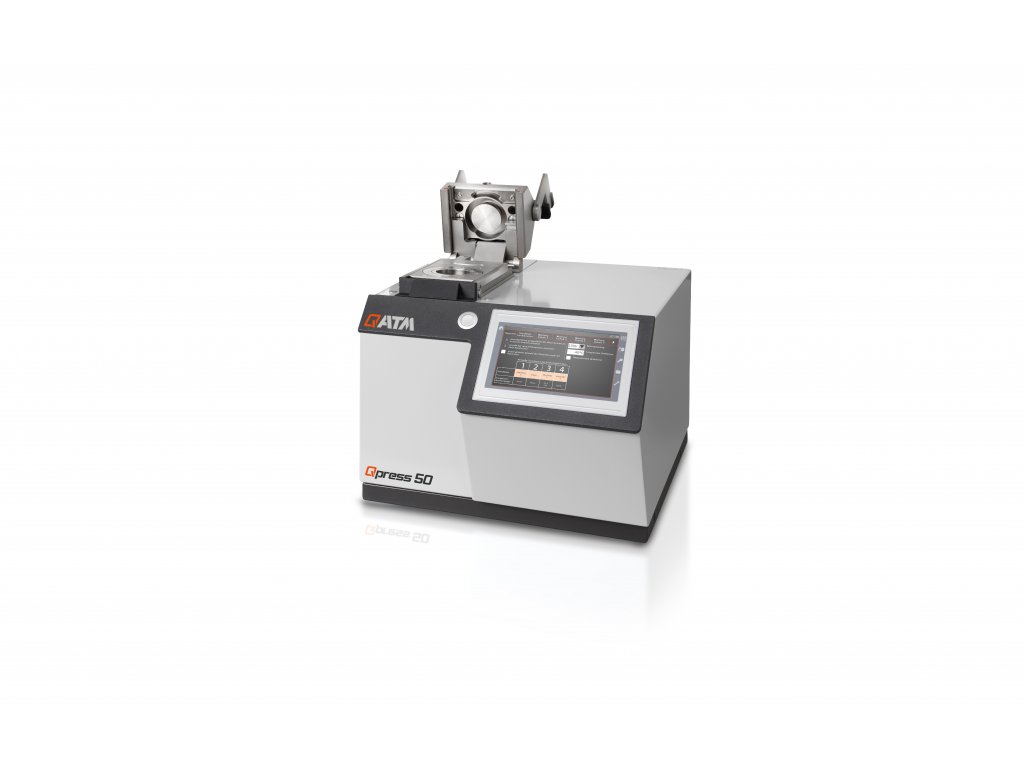

Základní zařízení obsahuje ovládací rozhraní a jednu lisovací jednotku.

Je k dispozici ve dvou verzích:

  • Qpress 50 (Opal Xpress) 2: může být vybaven jedním přídavným lisovacím zařízením (celkem až 2 lisovací jednotky)

  • Qpress 50 (Opal Xpress)s 4: může být vybaven až třemi dalšími lisovacími jednotkami (celkem až 4 lisovací jednotky)

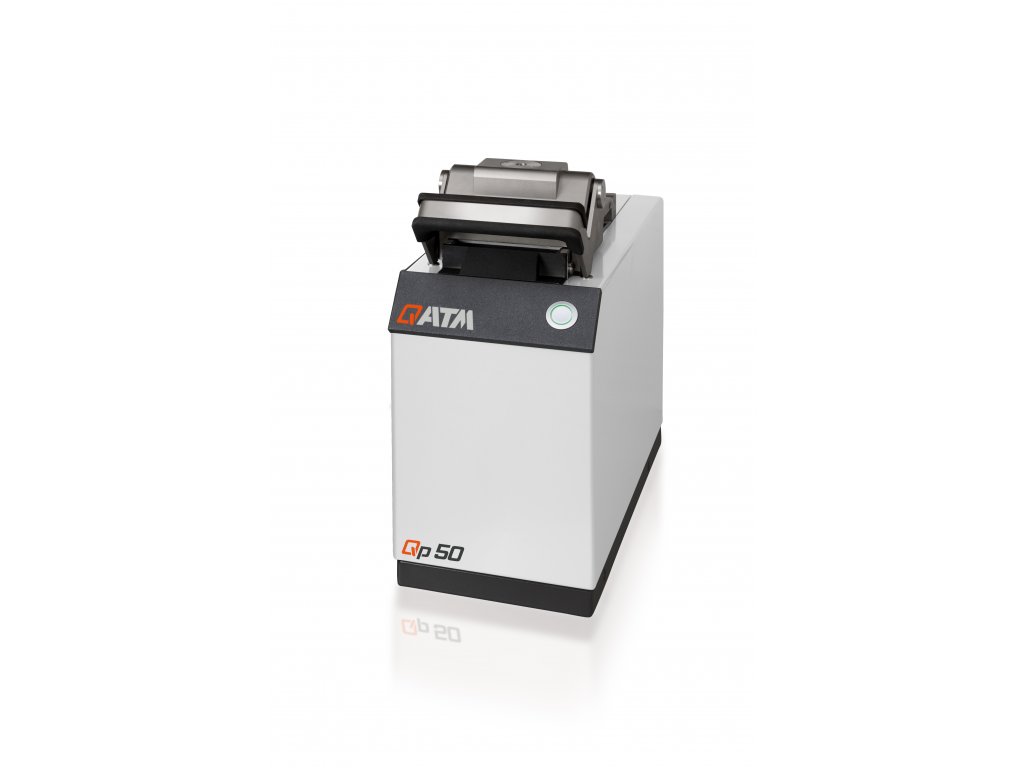

Lisovací jednotky jsou odděleny od základního zařízení a mohou být přidány dodatečně. V jednom zařízení je možné lisovat současně: 2 různé vzorky (Qpress 50- 2) resp. 4 (Qpress 50 - 4) různých průměrů. Průměr lisovací jednotky - každá se zkosením nebo bez ní - lze vybrat mezi 25,2 mm, 30 mm, 1¼ "/ 32 mm, 38 mm, 40 mm, 50 mm.


Integrovaný odsavač Dust Guard chrání obsluhu před vdechováním jemného prachu lisovací hmoty, při jeho plnění do formy. Externí vysavač je řízen prostřednictvím uživatelského rozhraní základní jednotky.

Intuitivní ovládací software s dotykovou obrazovkou o úhlopříčce 7 "obsahuje předem nainstalované metody a spotřební materiál s možností uložit více než 200 uživatelsky definovaných programů. Mohou být vytvořeny uživatelské účty s různými úrovněmi přístupových práv. Uživatel může mít různá přístupová oprávnění, např. pro úpravu parametrů a definování úkonů vlastní údržby a případně režimy chlazení.
Qpress 50 (Opal Xpress) je navržen pro rychlé lisování a ušetří až 50% času v porovnání s jinými lisy, díky přizpůsobitelné funkci předehřívání.

Byl vylepšen osvědčený uzavírací „one hand“ systém jednou rukou a při uzavírání formy shrnuje přebytečný lisovací materiál do integrovaného vysavače. Prach se během plnění odstraňuje přes sací trysku. Uzávěr formy může být zvednut pro snadné čištění horního ramene.

Moderní konstrukce hliníkové skříně s práškovým povrchem a vysoce kvalitními komponenty dělají z lisu Opal X-Press robustní zařízení v malých rozměrech. Minimální spotřeba energie s maximálními možnostmi konfigurace zajišťuje působivou účinnost.


POPIS PŘÍSTROJE:

  • Modulární lis pro lisování za tepla
  • Qpress 50 - 2: základní jednotka lze rozšířit pomocí jedné další lisovací jednotky
  • Qpress 50 - 4: Základní jednotka lze rozšířit až o 3 další lisovací jednotky
  • Rychlý proces lisování s nízkou spotřebou energie
  • Osvědčený uzavírací „one hand“ systém jednou rukou s integrovaným odsavačem nečistot a sací tryskou
  • Ochrana proti prachu: odstranění jemného prachu při plnění formy prostřednictvím připojeného vysavače
  • 7 "dotykový displej s inovativním řídícím softwarem
  • Vysoká flexibilita díky přizpůsobené funkci předehřívání, režimům chlazení, úlohám údržby a uživatelským účtům s různými přístupovými právy

HIGHLIGHTS QPRESS 50 (Opal X-Press)

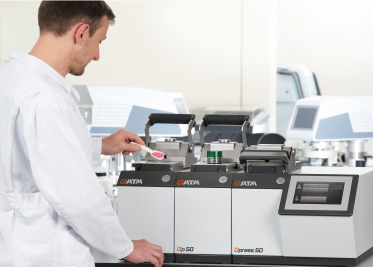

qp50 1
  • High modularity to meet specific customer needs
  • Dust Guard:
    Removes fine dust to improve safety
  • Innovative design of heating/cooling unit guarantees
    precise and energy-efficient mounting process
  • Basic unit supports all additional pressing units
  • Pre-heat function reduces cycle time
  • Adjustable cooling power and a choice of cooling
    modes reduce water consumption

EXCELLENT MODULARITY TO MEET YOUR SPECIFIC NEEDS

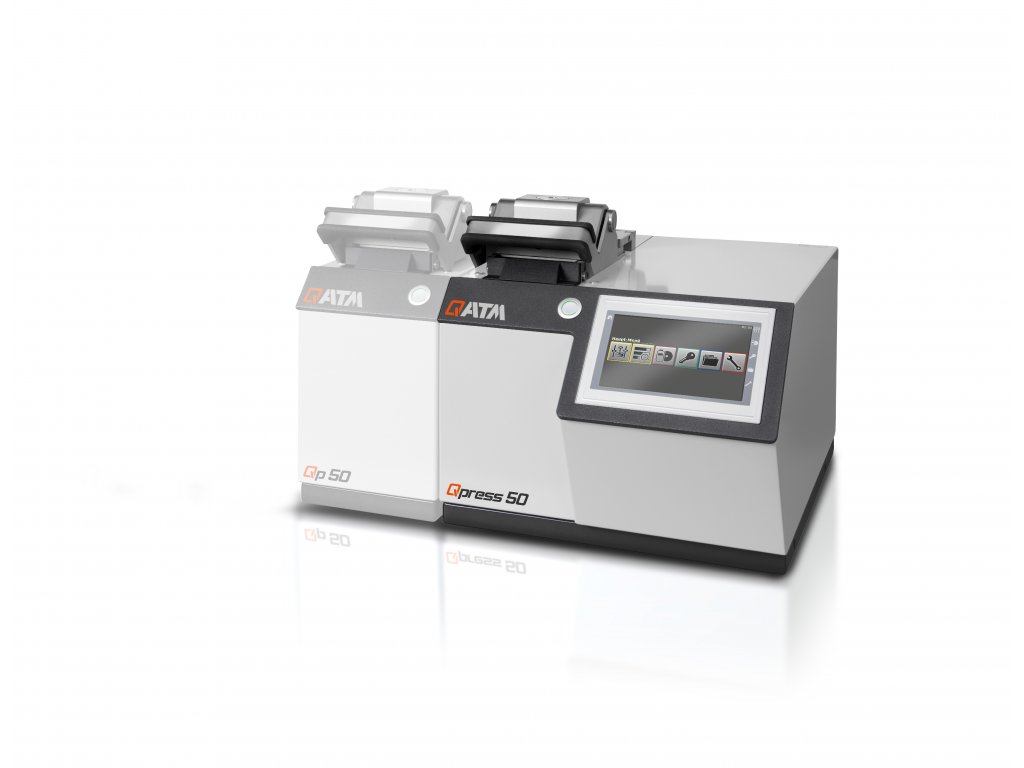

Qpress 50-2 (OPAL X-PRESS 2) – FOR MEDIUM QUANTITY OF MOUNTS



qp50 2a

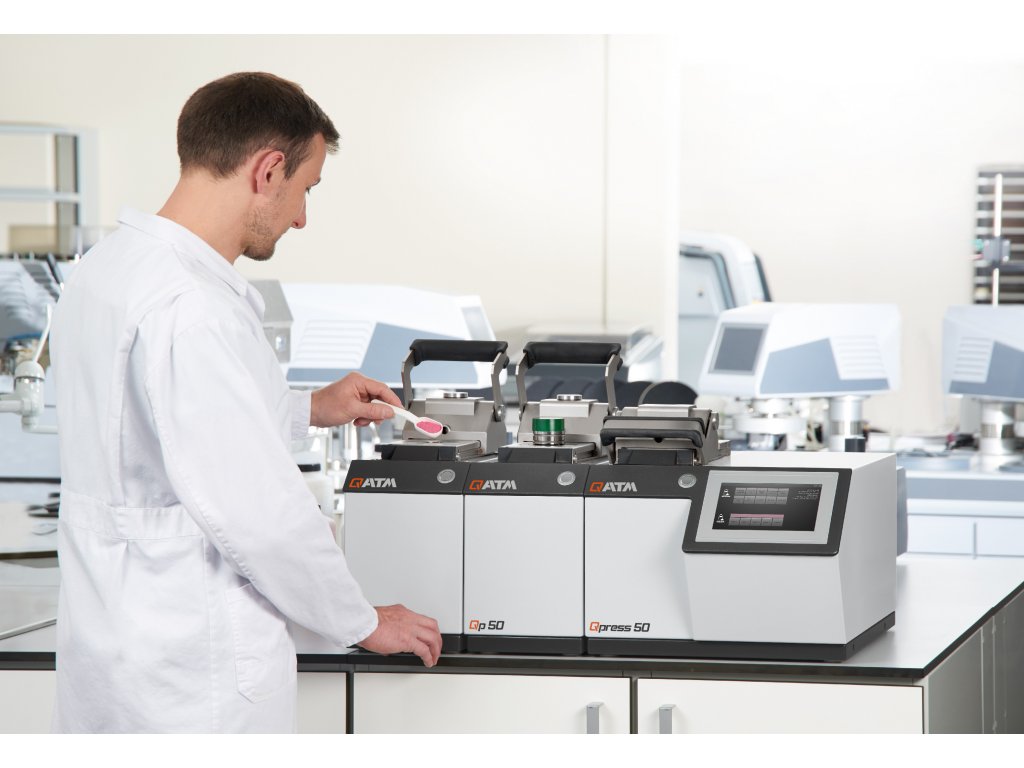

The Qpress 50-2 is the perfect choice for small and medium quantities of mounts. The basic unit includes one pressing unit and can be extended with one additional mounting unit at any time. This unit is operated independently and simultaneously. It may be placed on the left or on the right side of the basic unit.

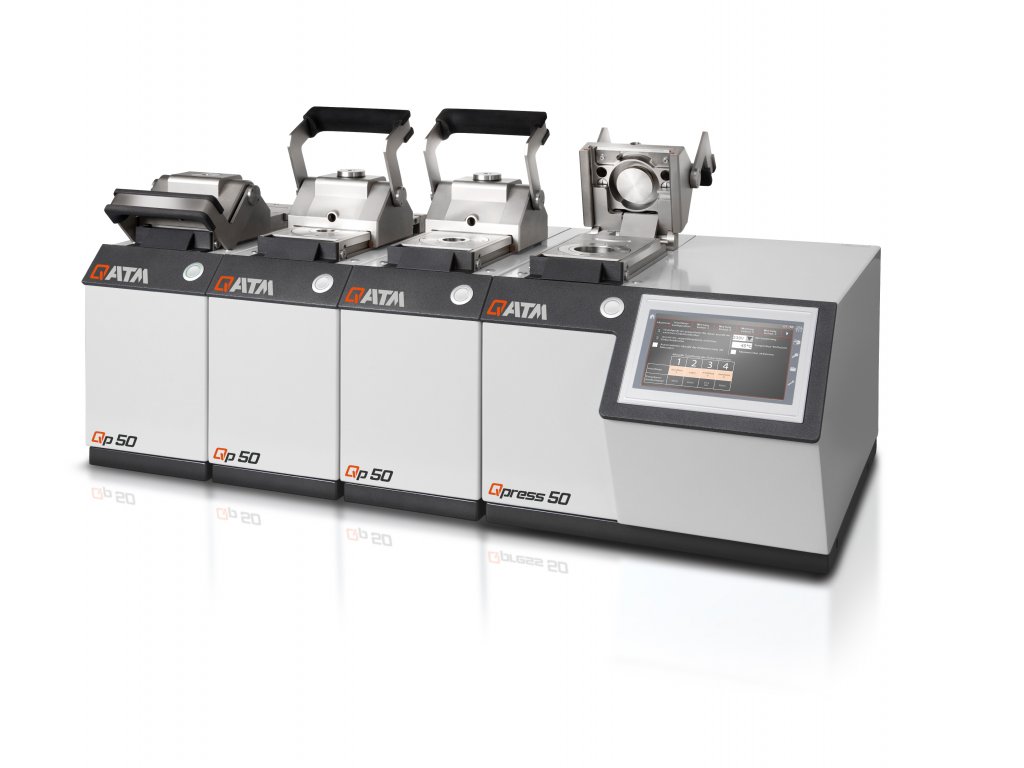

Qpress 50-4 (OPAL X-PRESS 4) – FOR LARGE QUANTITY OF MOUNTS



qp50 3

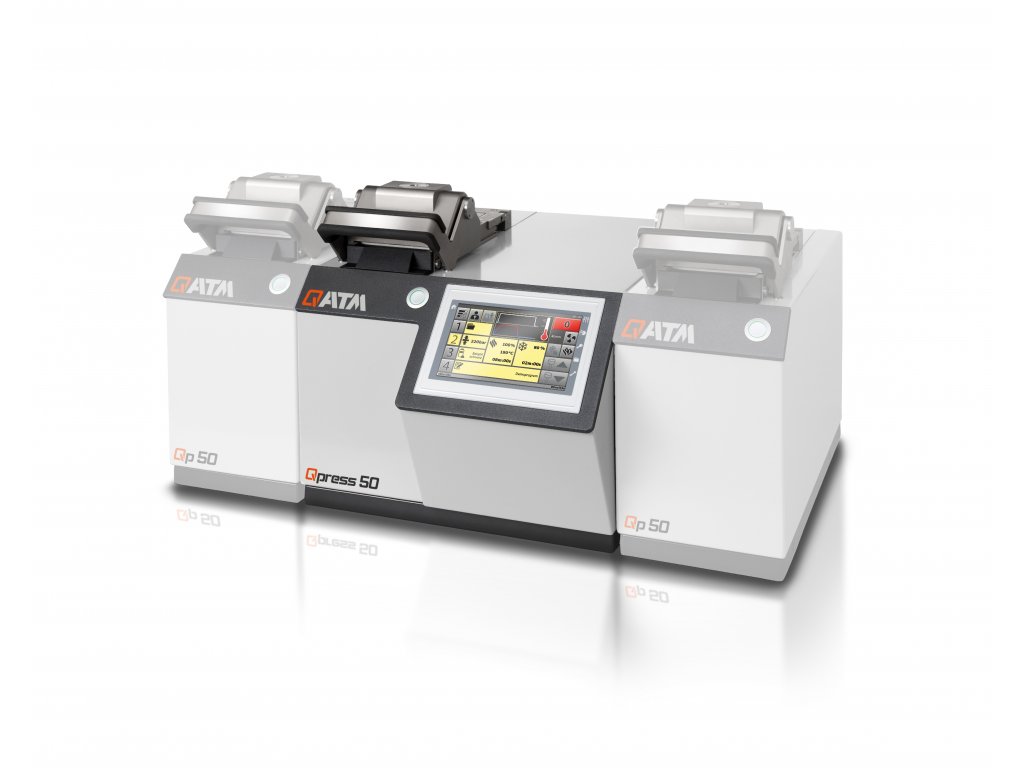

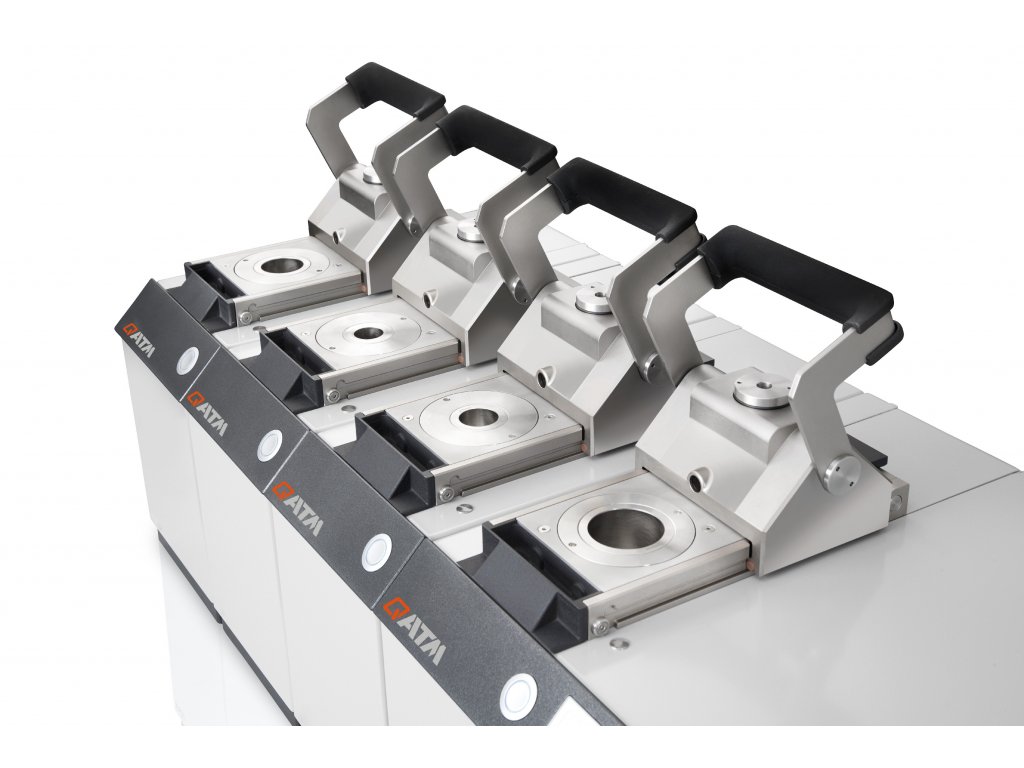

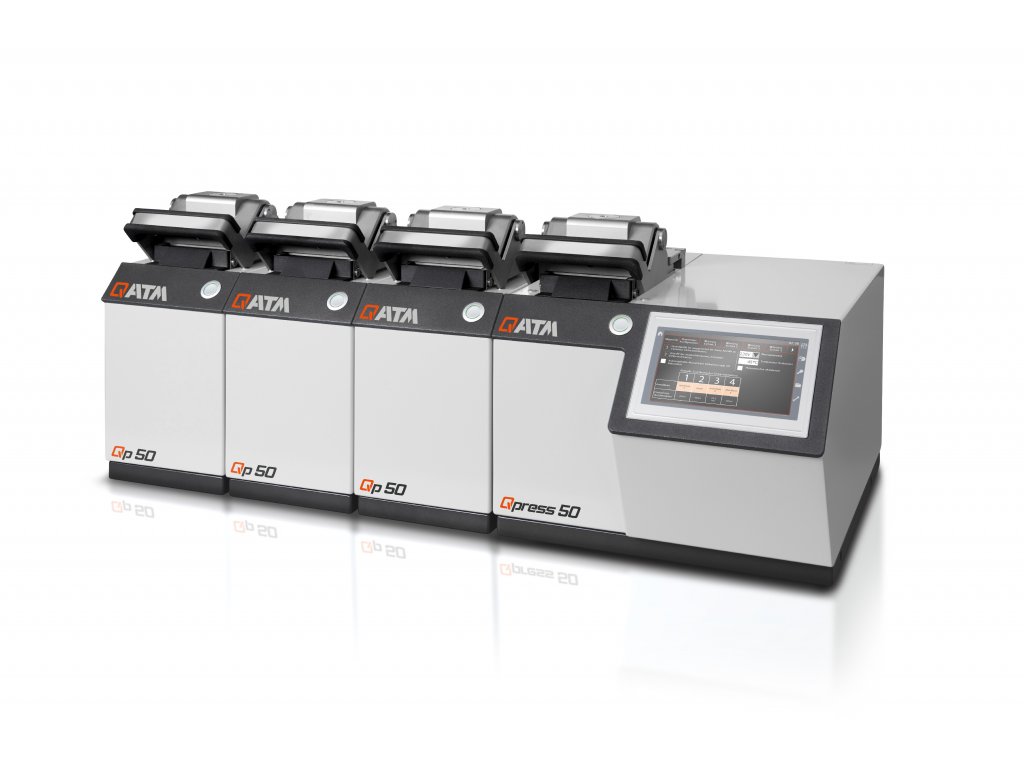

With the Qpress 50-4 any kind of sample quantity can be handled comfortably. Up to 4 mounts can be done simultaneously and independently from each other. The basic unit includes one pressing unit and is extendable by 1, 2 or 3 additional mounting units. The diameter of the mount of each pressing unit is chosen individually by 25.2 mm, 30 mm, 1 ¼“ (~32 mm), 1 1/2“ (~38 mm), 40 mm and 50 mm - each diameter with or without chamfer. The additional units can be placed on both sides of the basic unit. .




 EASY HANDLING



qp50 4 qp50 5 qp50 6



qp50 7

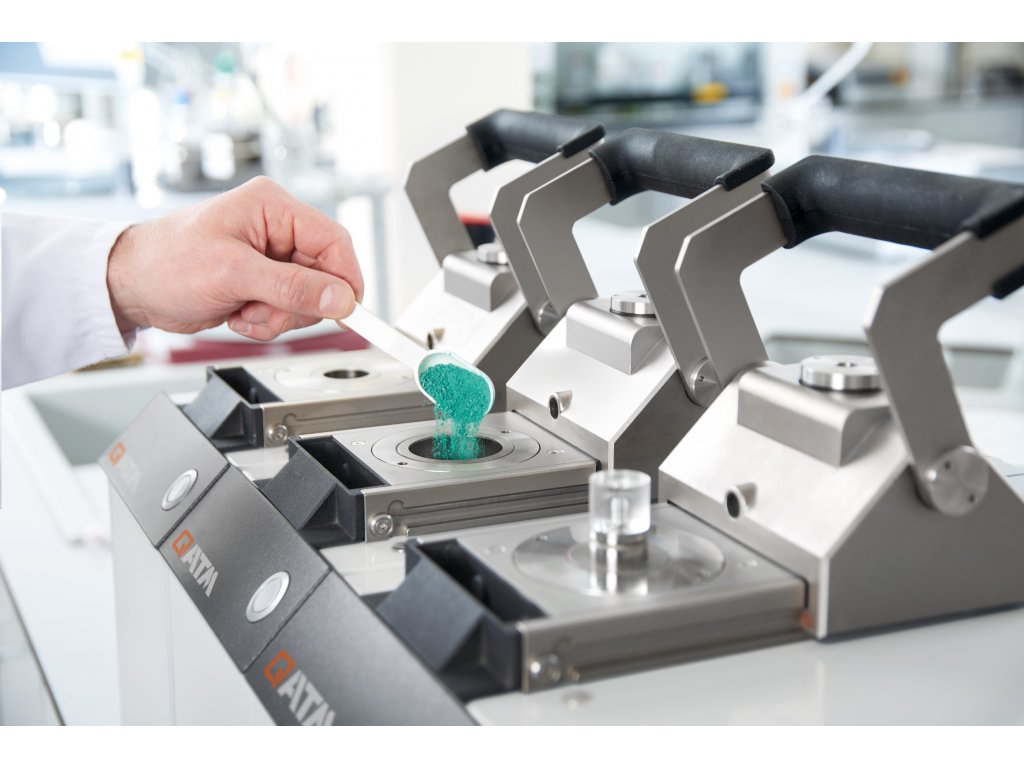

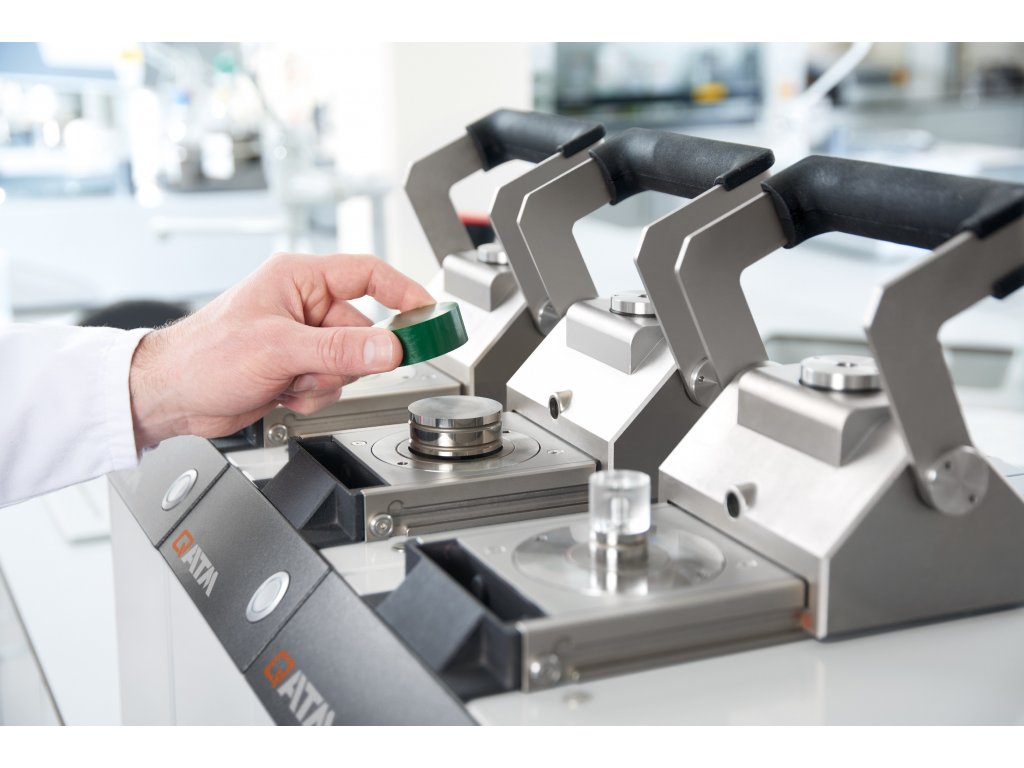

1 Fill the mould with the respective mounting material



2 Close the sliding closure by one-hand operation



3 Clean dirt trap as excess mounting material is automatically pushed towards it

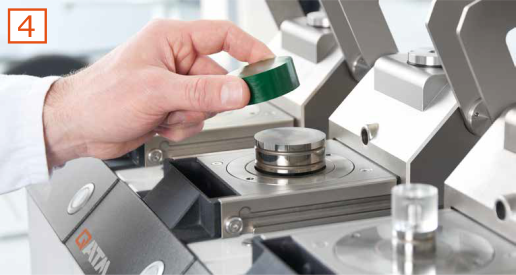

4 Start the mounting method with multifunctional button




IMPROVED SLIDING CLOSURE

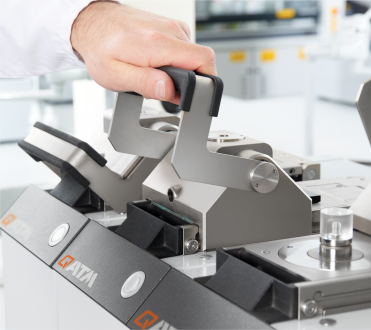

qp50 8

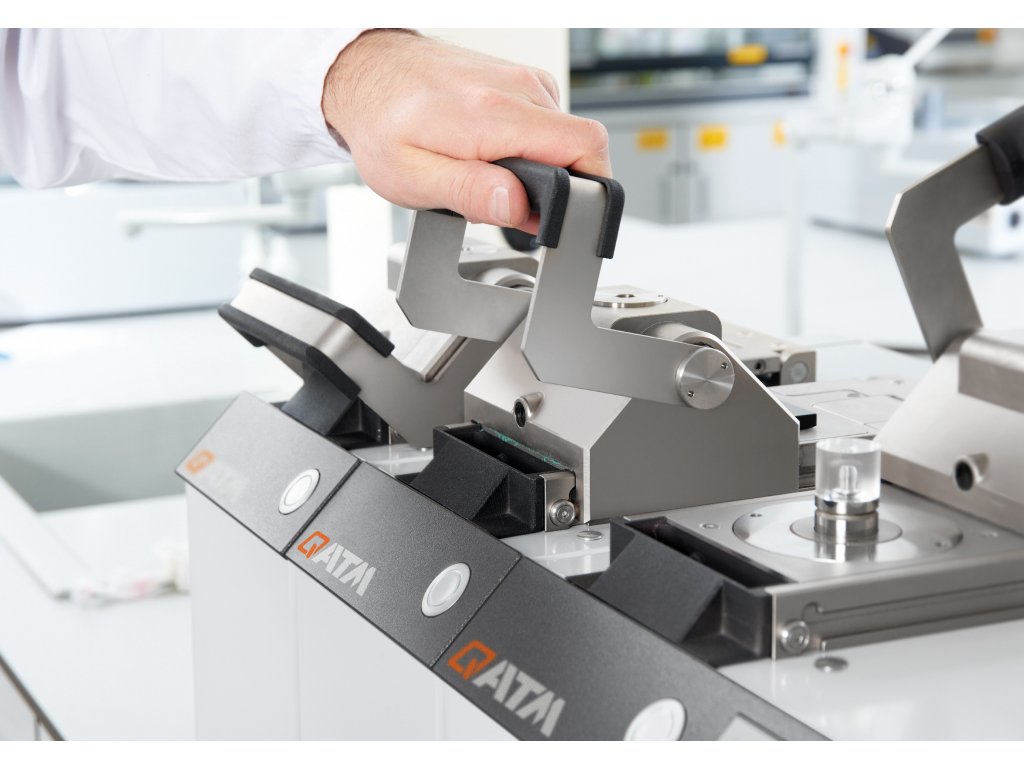

For easy operation a single-hand closure system has been evolved. By closing the sliding closure with suction nozzle, excess granulate is transported into a detachable shelf (dirt trap). The closure can be lifted up to clean the upper ram easily. Secure closure is given by self-locking under pressure.






USER SAFTEY



qp50 9

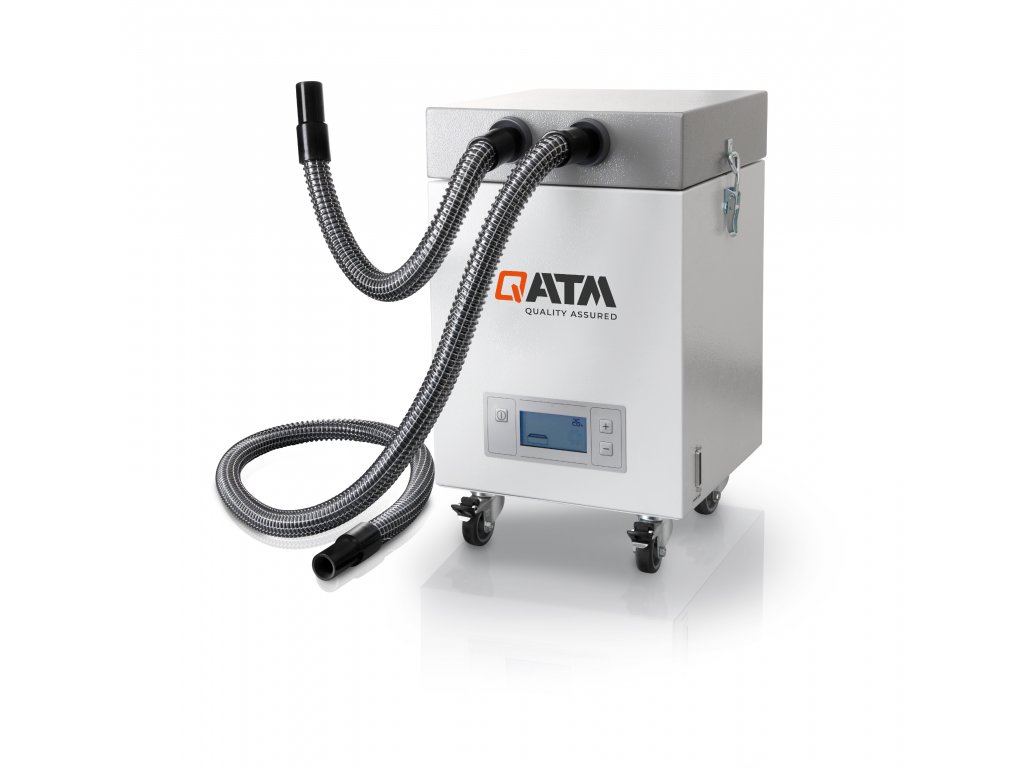

An integrated exhaust device (Dust Guard) protects the operator from inhaling expired fine dust during filling the moulds with mounting resin.






EASY TO OPERATE



qp50 10

The multi-functional button indicates the selected mounting unit, the operation state of the pressing unit and facilitates the operation of the whole unit. The 7“ touch display with control software consists of pre-installed mounting methods, consumables and offers the storage of more than 200 user defined mounting methods. The user account management can be used to set different user accounts with diverse access and operator limits. In addition to that, userdefined maintenance tasks and cooling modes can be edited.








FUNKCE A PARAMETRY:

Modulární design


Max. počet lisovacích jednotek

2/4
Qpress 50 - 2: až 2
Qpress 50 - 4: až 4

Sestavení formy Ø 25,2 - 50 mm (6 různých velikostí)
Systém zavírání skluz
Rozsah termostatů 20-200 °C
Doba ohřevu nastavitelný
Chladicí čas nastavitelný
Max. tlak v sestavě formy v závislosti
na velikosti sestavy formy
250-320 barů
Připojovací výkon (základní jednotka) 1.6 kVA
Připojovací výkon (přídavná lisovací jednotka) 1.5 kVA
Výkon topení  1200 W
Š x V x D (základní jednotka) 402 x 382 x 563 mm
Š x V x D (přídavná lisovací jednotka) 187 x 382 x 449 mm
Hmotnost ~ 50 kg

BROŽURY:

pdf QPRESS 50 (Opal Xpress) modulární metalografický lis I (343.3 kB)
pdf QPRESS 50 (Opal Xpress) modulární metalografický lis II (1.7 MB)

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:





OSTATNÍ VIDEA KE SHLÉDNUTÍ.....





Číslo celního sazebníku 84775910
Země původu DE
Sestavení formy Ø 25,2 - 50 mm (6 různých velikostí)
Systém zavírání skluz
Rozsah termostatů 20-200 ° C
Doba ohřevu nastavitelný
Chladicí čas nastavitelný
Max. tlak v sestavě formy v závislosti na velikosti sestavy formy 250-320 barů
Připojovací výkon (základní jednotka) 1,6 kVA
Připojovací výkon (přídavná lisovací jednotka) 1,5 kVA
Výkon topení 1200 W
Š x V x D (základní jednotka) 402 x 382 x 563 mm
Š x V x D (přídavná lisovací jednotka) 187 x 382 x 449 mm
Hmotnost ~ 50 kg
Modulární design
Max. počet lisovacích jednotek 2/4 O,pal X-Press 2: až 2, Opal X-Press 4: až 4
