Popis
LED osvětlení pracovního prostoru
Koncept vertikálního posuvu se dvěma osami Z

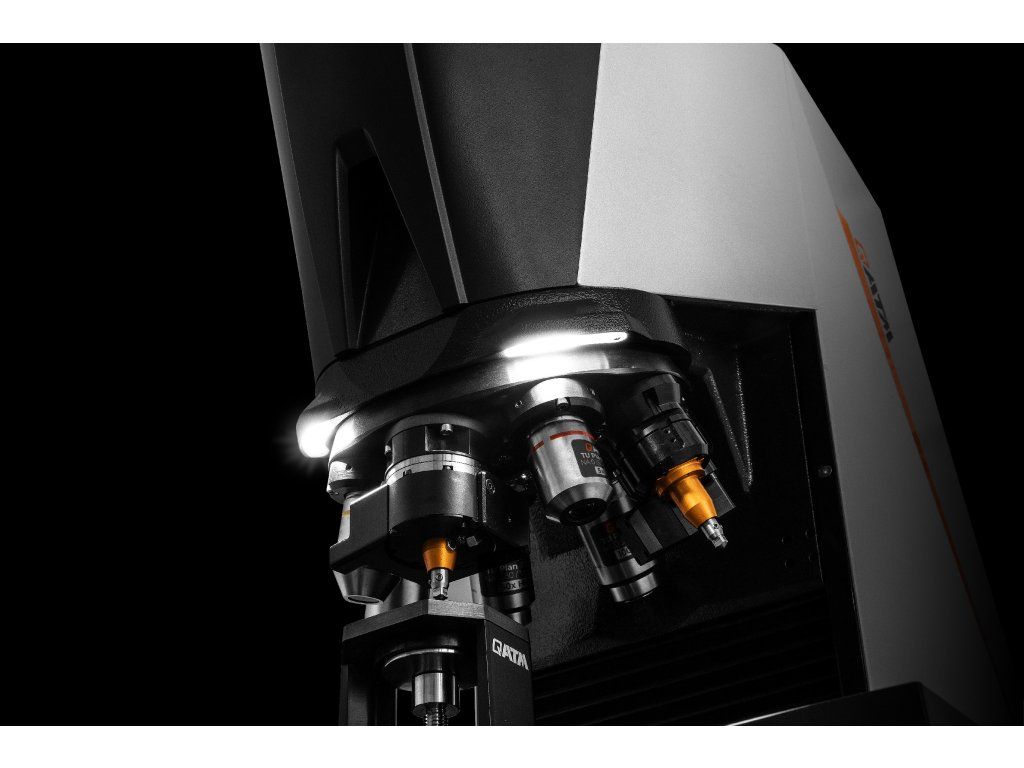

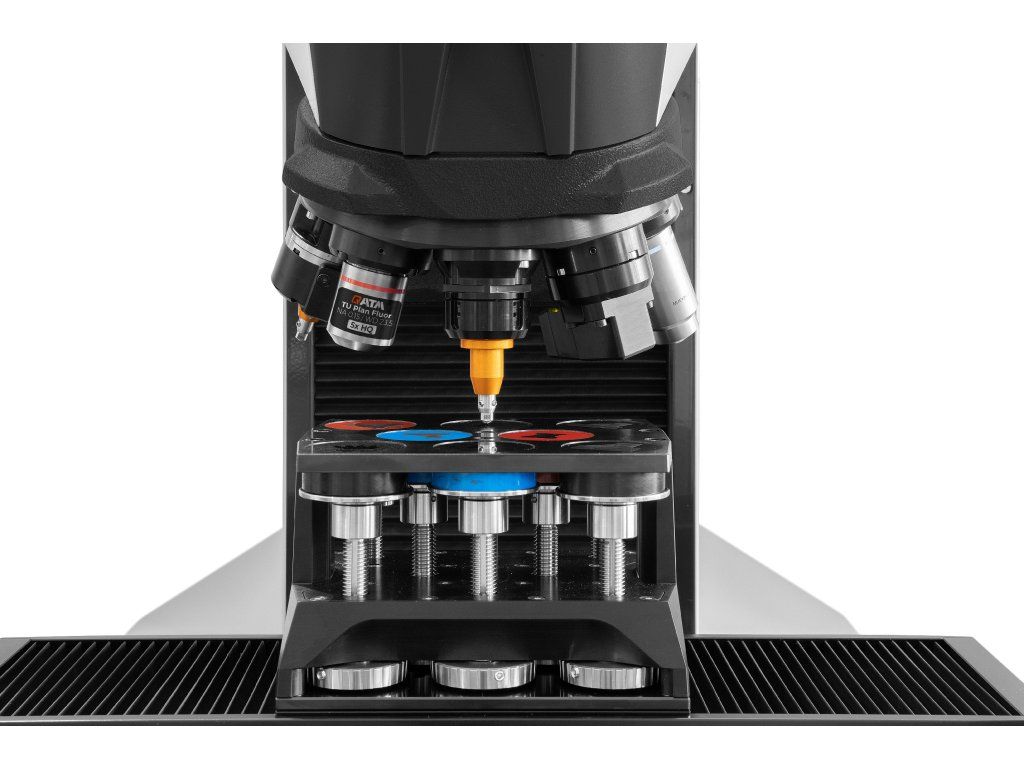

8pozicová otočná hlava - 8 různých vnikacích těles, objektivů a modul pro vrypové zkoušky
Nová zkušební metoda Rockwell - speciální zkušební modul Rockwell
Technologie systému ochrany proti kolizím CAS - vizualizace následky kolizí a chyb obsluhy

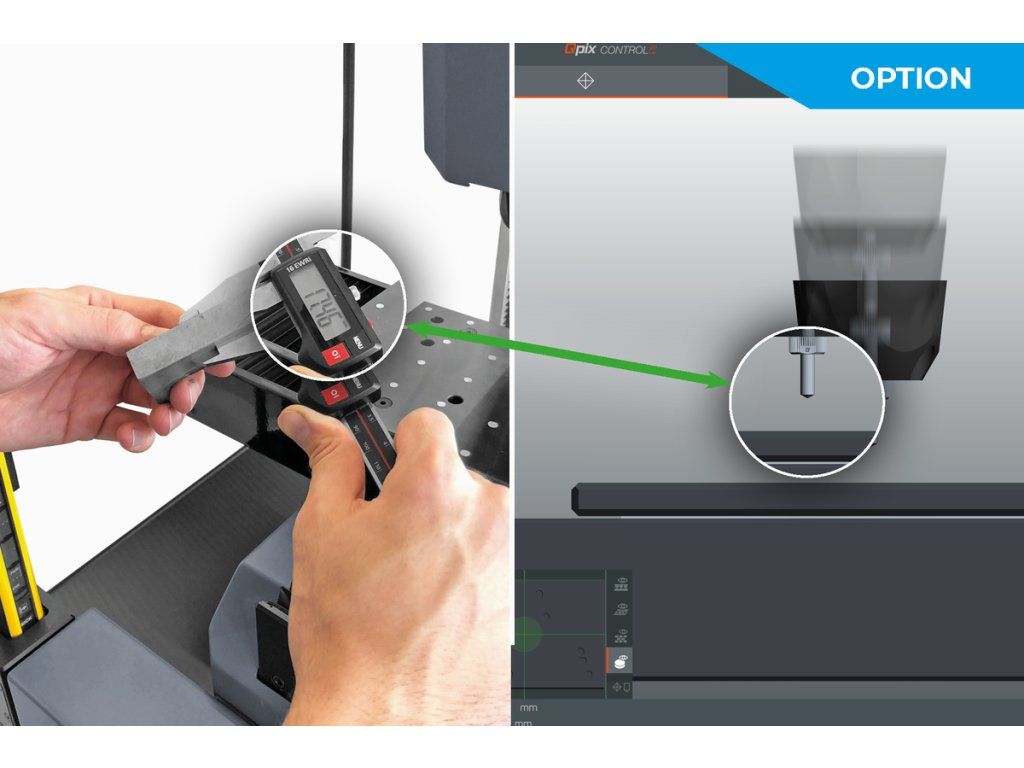

Digitální posuvné měřítko - kompatibilní se systémem Qpix Control2 a bezdrátově, stisknutím jediného tlačítka, načítá rozměry, výšku a průměr součástí a zadává je do softwaru

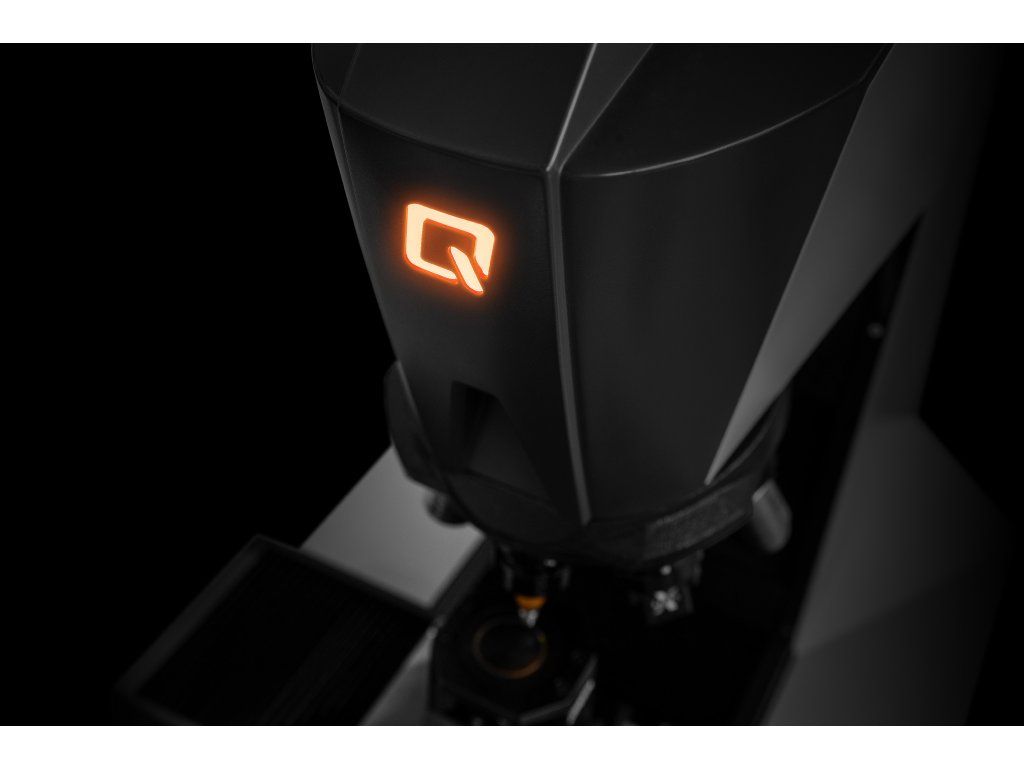

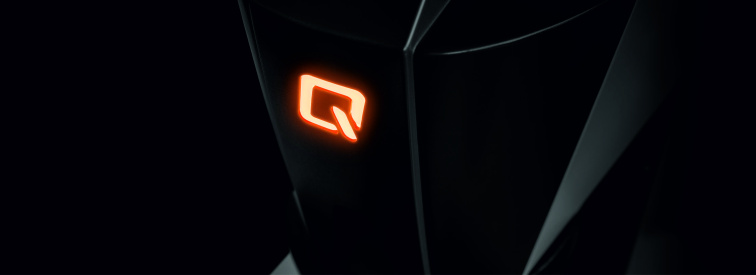

Podsvícené logo QATM
zobrazuje aktuální stav zařízení na první pohled. Různé intervaly blikání signalizují personálu v celé laboratoři, zda je přístroj v plně automatickém provozu, nebo zda je volný pro nové úkoly.

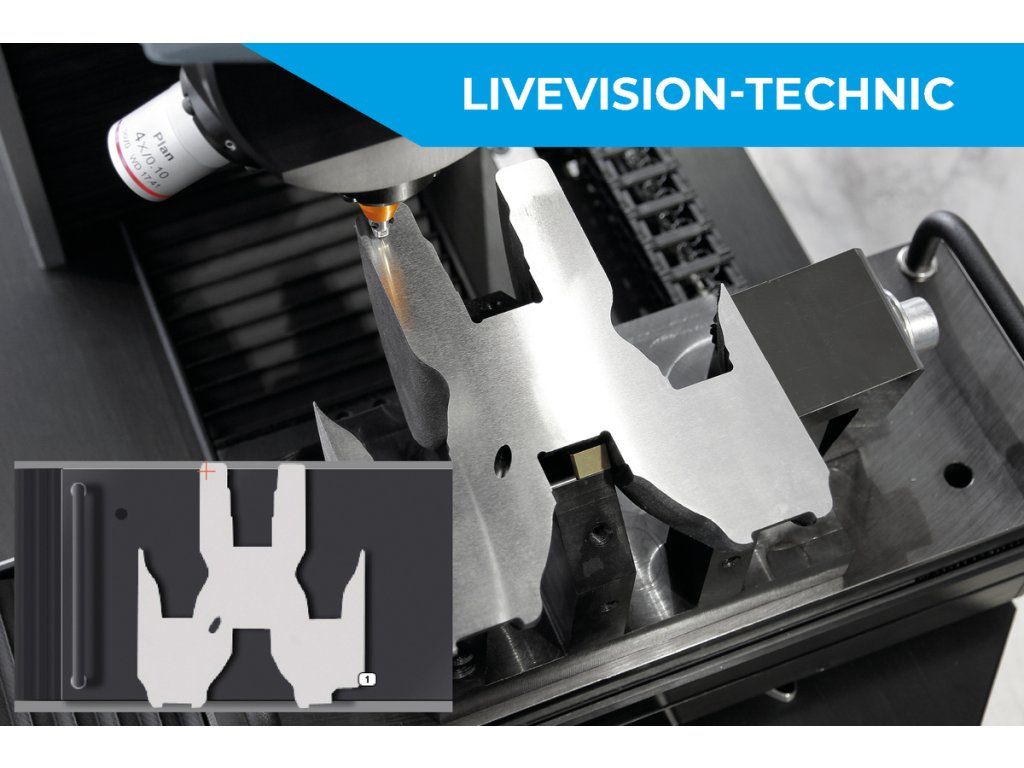

PŘEHLEDOVÁ KAMERA VZORKU
SNÍMEK VZORKU VE VYSOKÉM ROZLIŠENÍ
ZÁKAZNICKÝ DRŽÁK VZORKŮ
PŘESNÉ POLOHOVÁNÍ A VELKÝ ZKUŠEBNÍ PROSTOR
ROZDÍLNÉ ZKUŠEBNÍ VÝŠKY
JEŠTĚ VĚTŠÍ PRACOVNÍ PROSTOR
OPTIMALIZOVANÝ VÝKON A TICHÝ DESIGN
ŠIROKÝ ROZSAH ZÁKLADNÍCH FUNKCÍ -
ROZPOZNÁVÁNÍ VTISKU NA POVRCHU

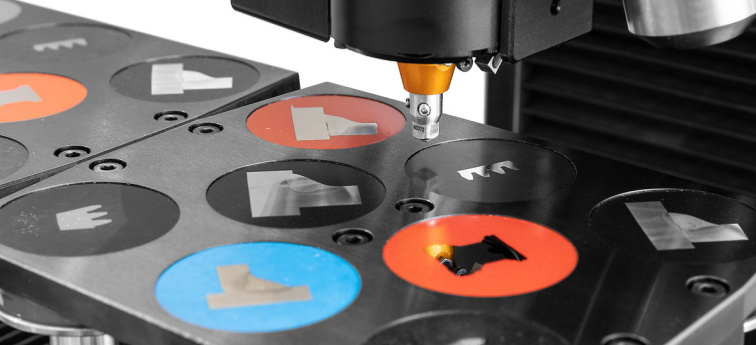

Držáky vzorků QATM

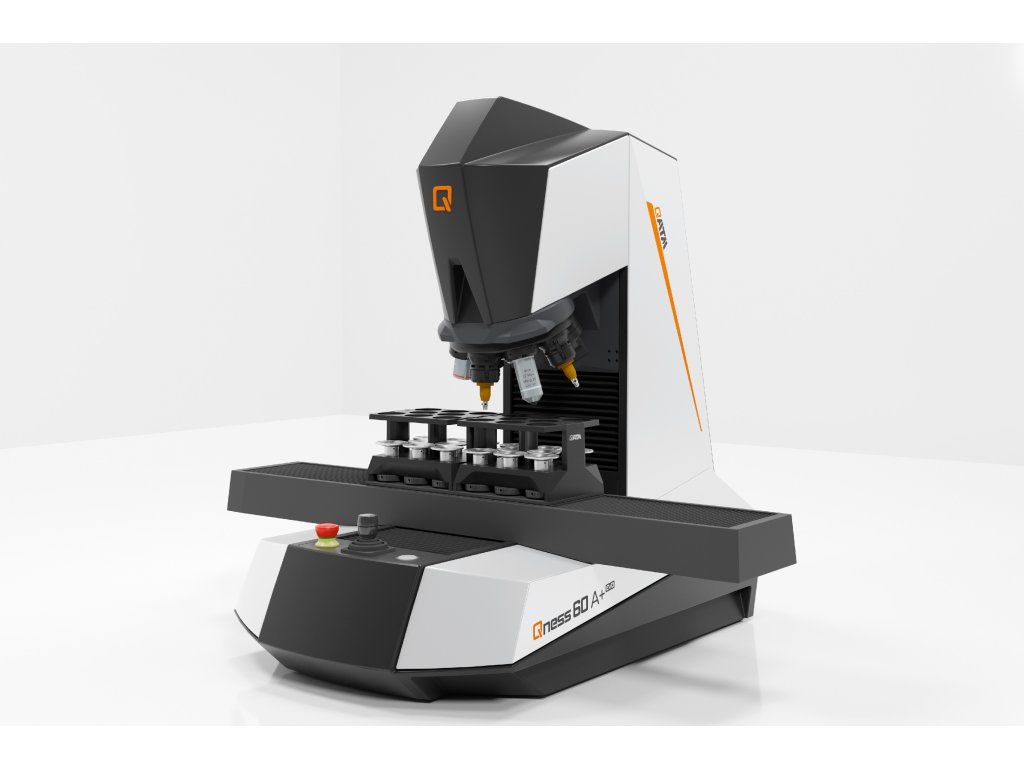

Držáky vzorků QATM jsou navrženy tak, aby zajišťovaly maximální průchodnost vzorků. Zkušební stoly přístrojů ve verzi „A+“ standardně poskytují dostatek prostoru pro 8násobný držák vzorků; s volitelným křížovým stolem s posuvem 300 mm lze souběžně používat až dva tyto držáky.
ZALÉVANÉ VZORKY
NEZALÉVANÉ VZORKY
SPECIÁLNÍ UPÍNACÍ PŘÍPRAVKY
ZKOUNÁNÍ IDENTICKÝCH VZORKŮ

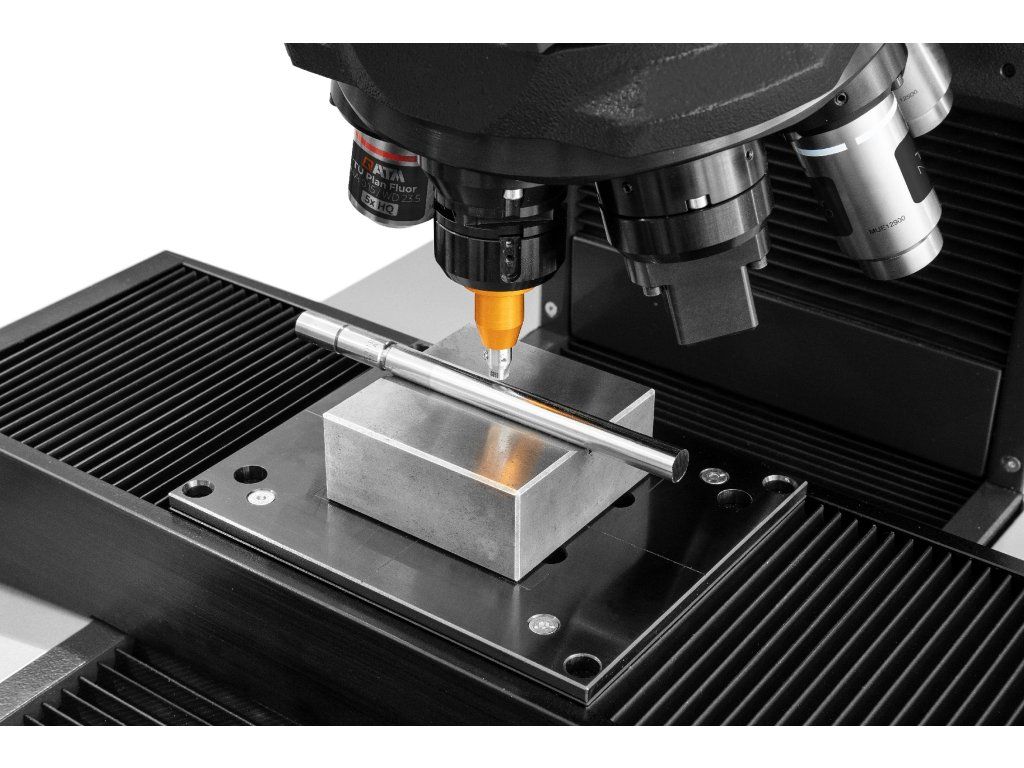

Upínací prisma QATM umožňují testování kulatých součástí
SVĚRÁKY Přehledný, velký a robustní zkušební prostor poskytuje přístroji mimořádnou univerzálnost. Všechny tvrdoměry QATM se softwarem QpixControl2 a QpixT2 se hladce integrují do IoT platformy Verder Scientific, což jim poskytuje rozšířené funkce a bezproblémovou konektivitu.

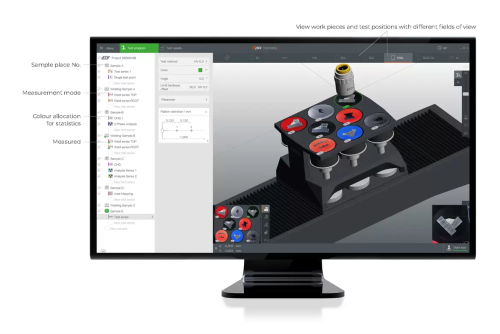

SOFTWARE NOVÉ GENERACE PRO VÁŠ TVRDOMĚR
Brinell, Knoop, Vickers a Rockwell - maximální uživatelskou přívětivost.
Řízená zkušební hlava využívá automatické výškové nastavení a bezkontaktní ohledání povrchu. Systém nabízí kompletní integraci držáku vzorků, CAD kompatibilitu s 3D zobrazením a celou řadu snadno srozumitelných 3D ovládacích prvků a pohledů přímo v softwarovém rozhraní. Qpix Control2 definuje zcela nové standardy v oblasti zkoušení tvrdosti
PLNĚ AUTOMATICKÉ ZKOUŠENÍ TVRDOSTI
AUTOMATICKÁ MINIMÁLNÍ VZDÁLENOST
ÚSPORA ČASU DÍKY FUNKCI OPTIMUM STOP

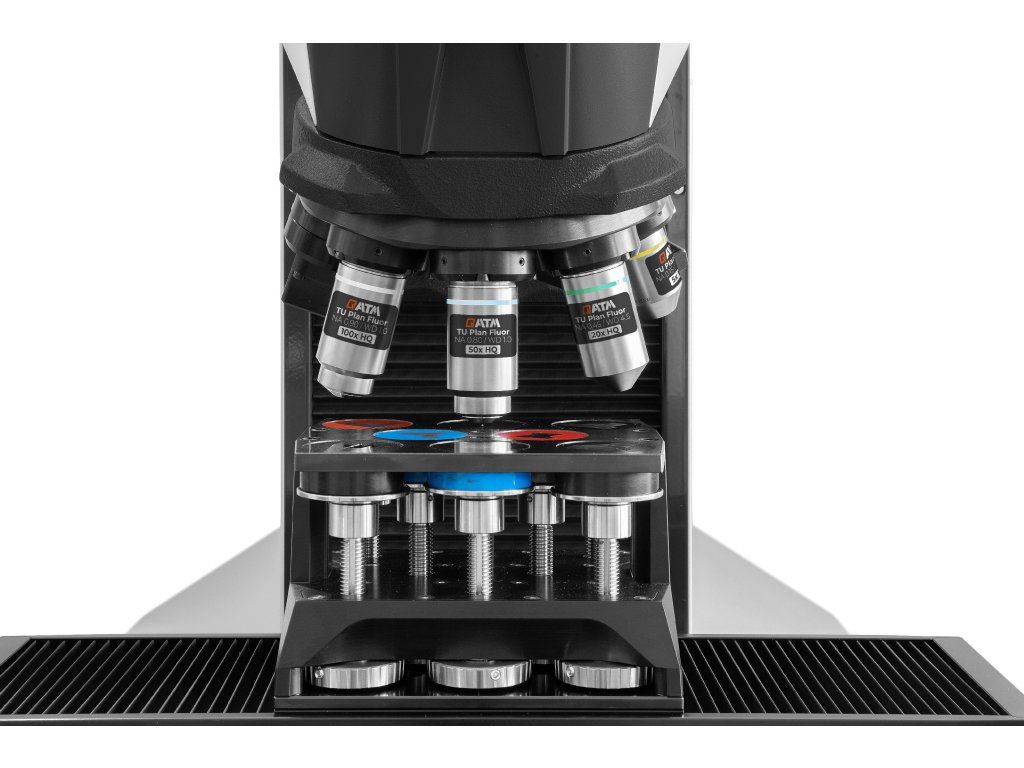

ZJEDNODUŠENÝ VÝBĚR OBJEKTIVŮ
DUÁLNÍ SYSTÉM
FUNKCE ŠABLON

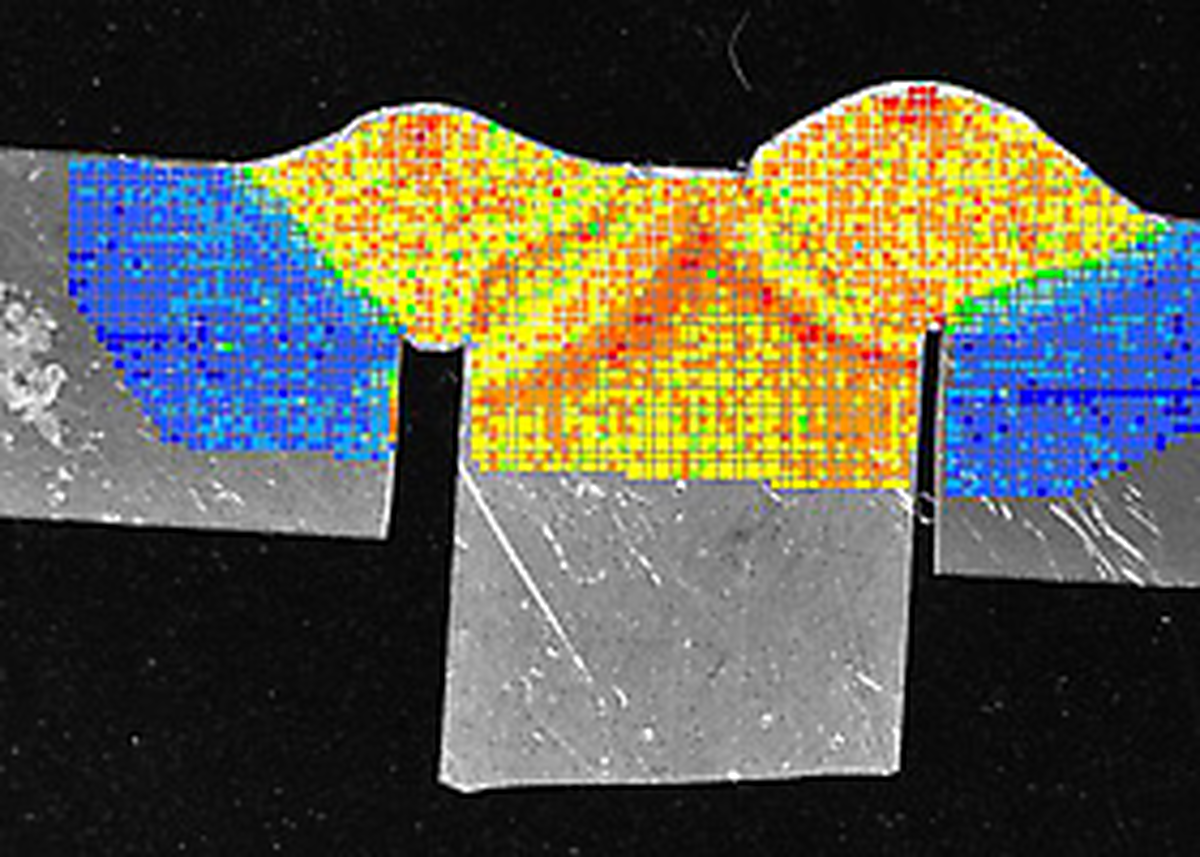

ZKOUŠENÍ A ANALÝZA VZORKŮ SVARŮ

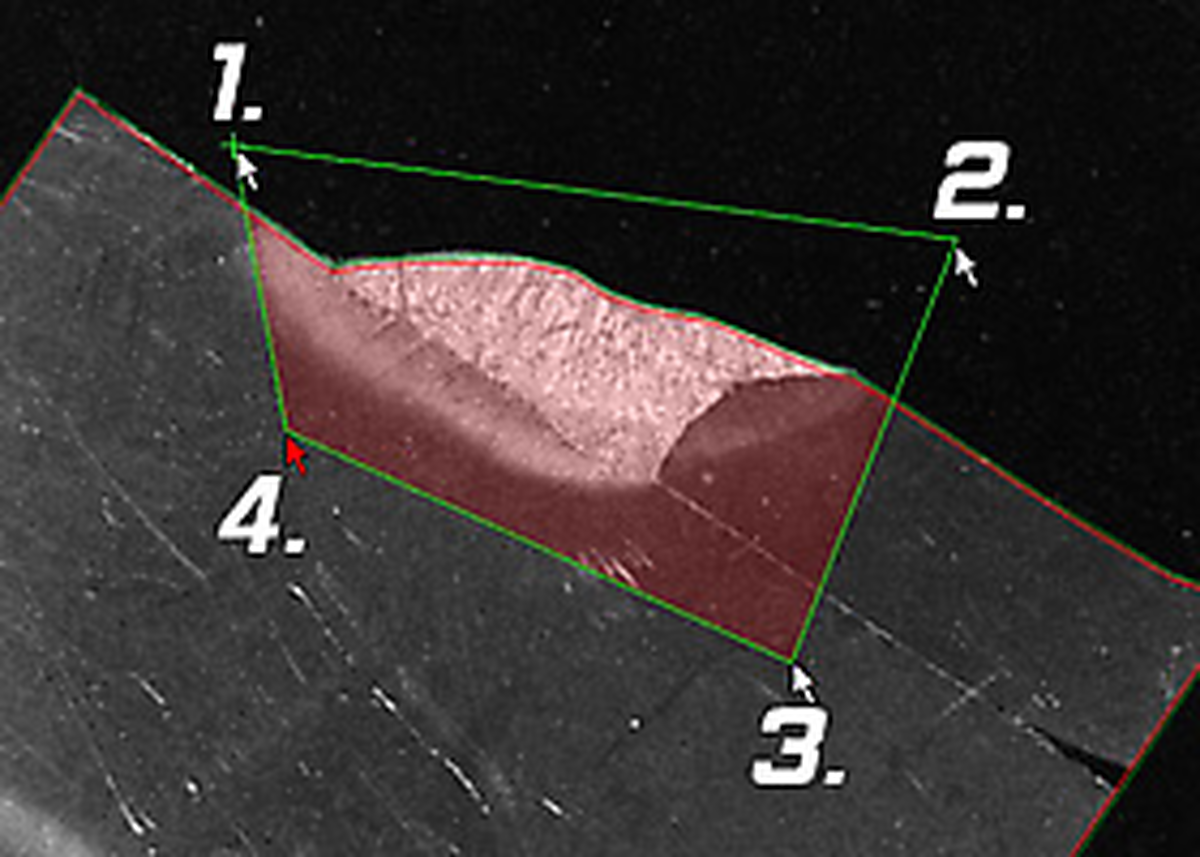

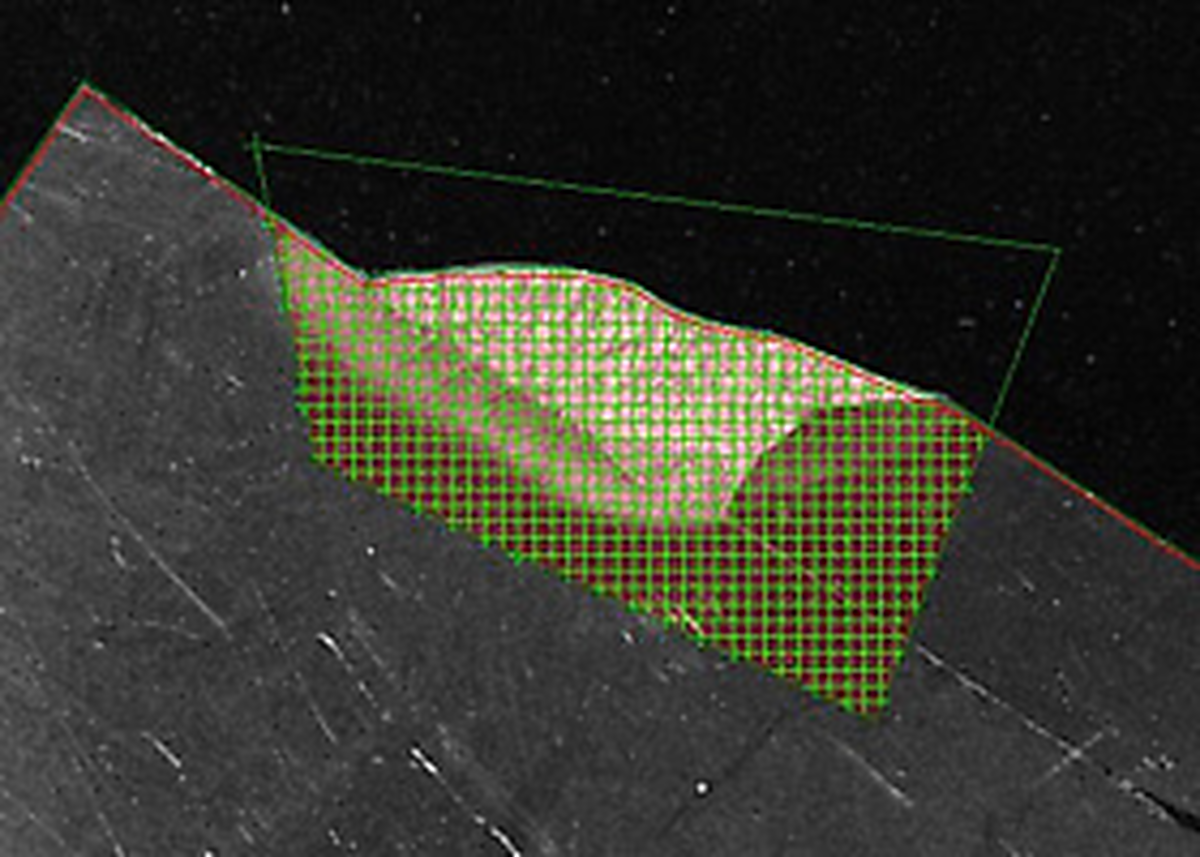

1. Vytvoření oblasti
2. Definování mřížky
3. Zobrazení ve 2D

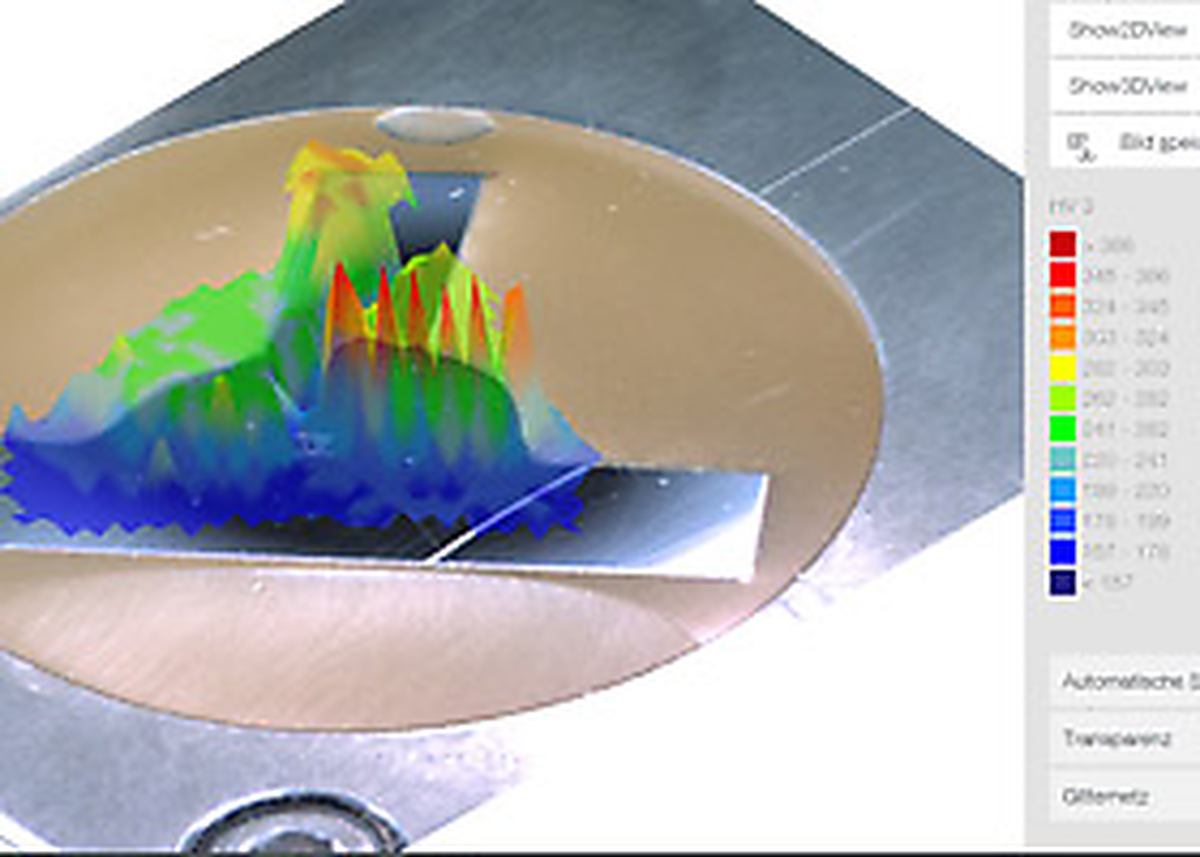

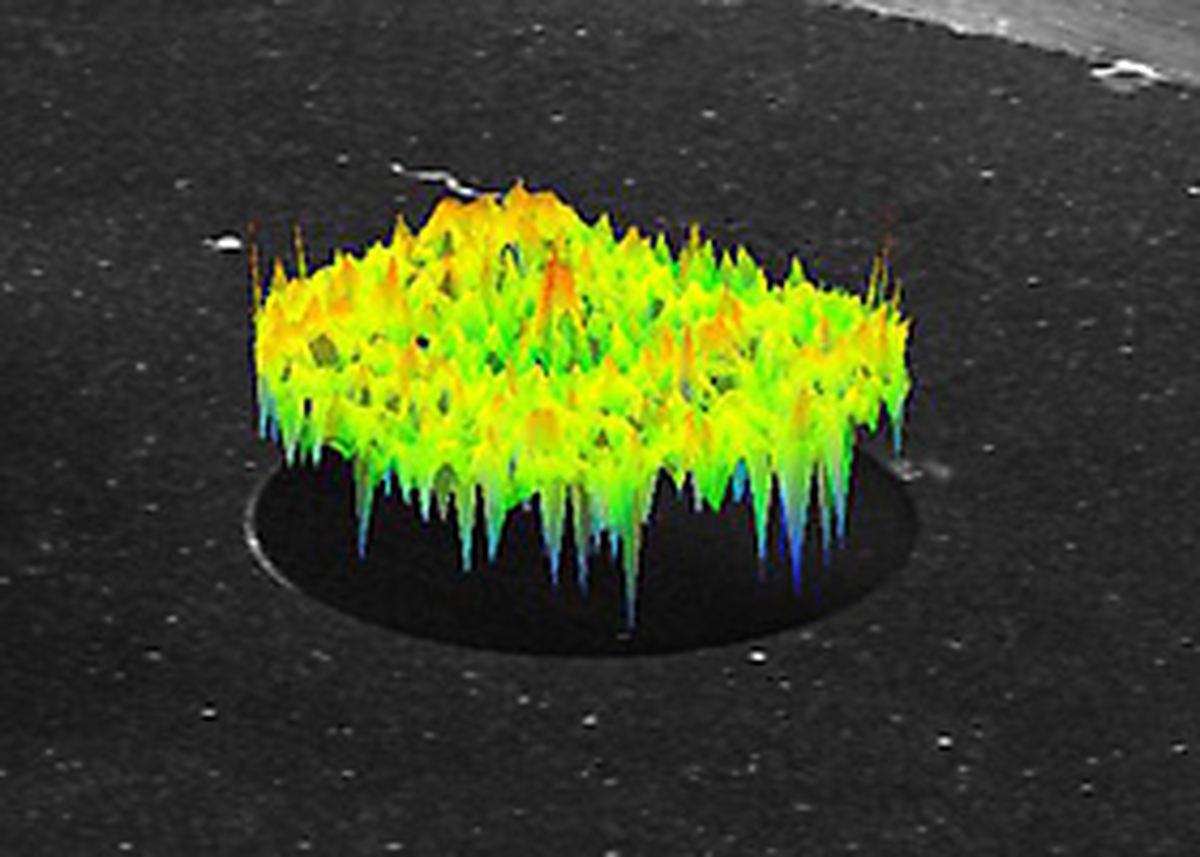

3D zobrazení a ovládání
Graf homogenního rozložení tvrdosti na příčném řezu drátu

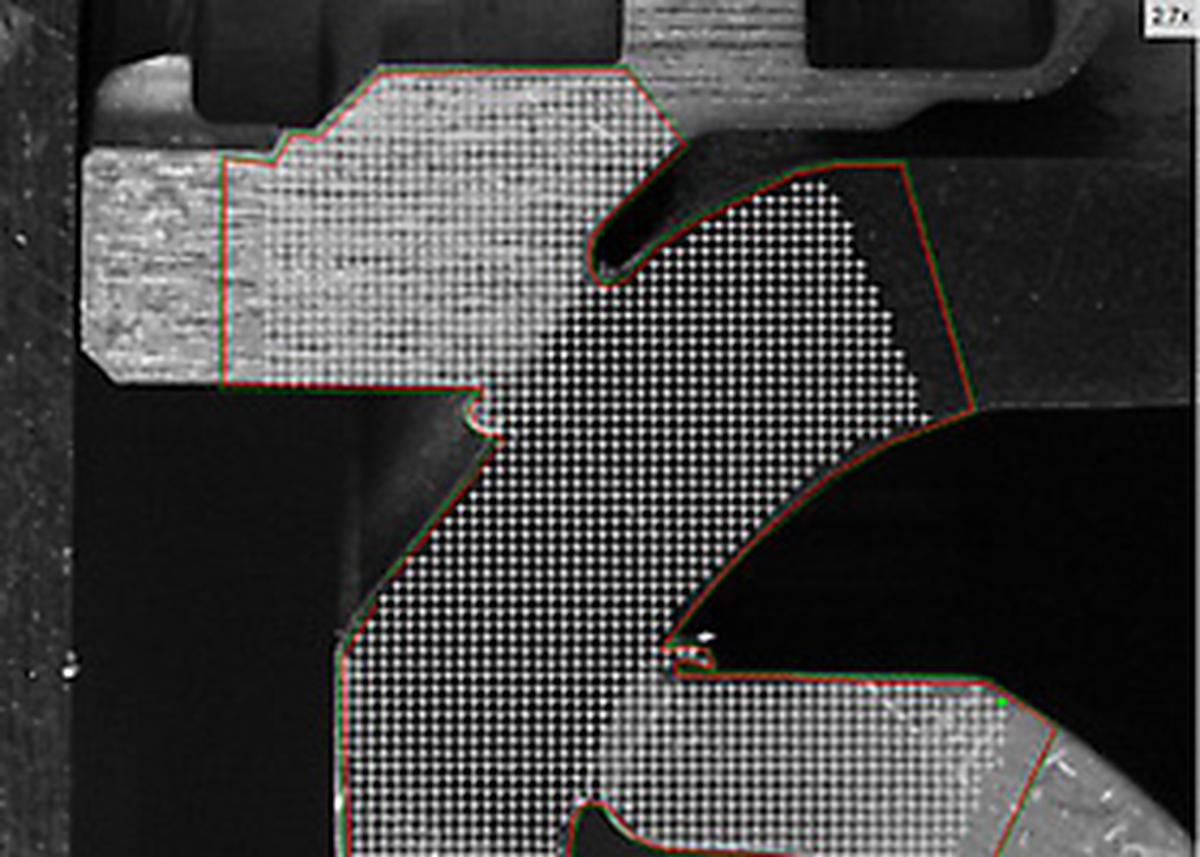

Vzor zkušebních bodů na nezalisovaném vzorku

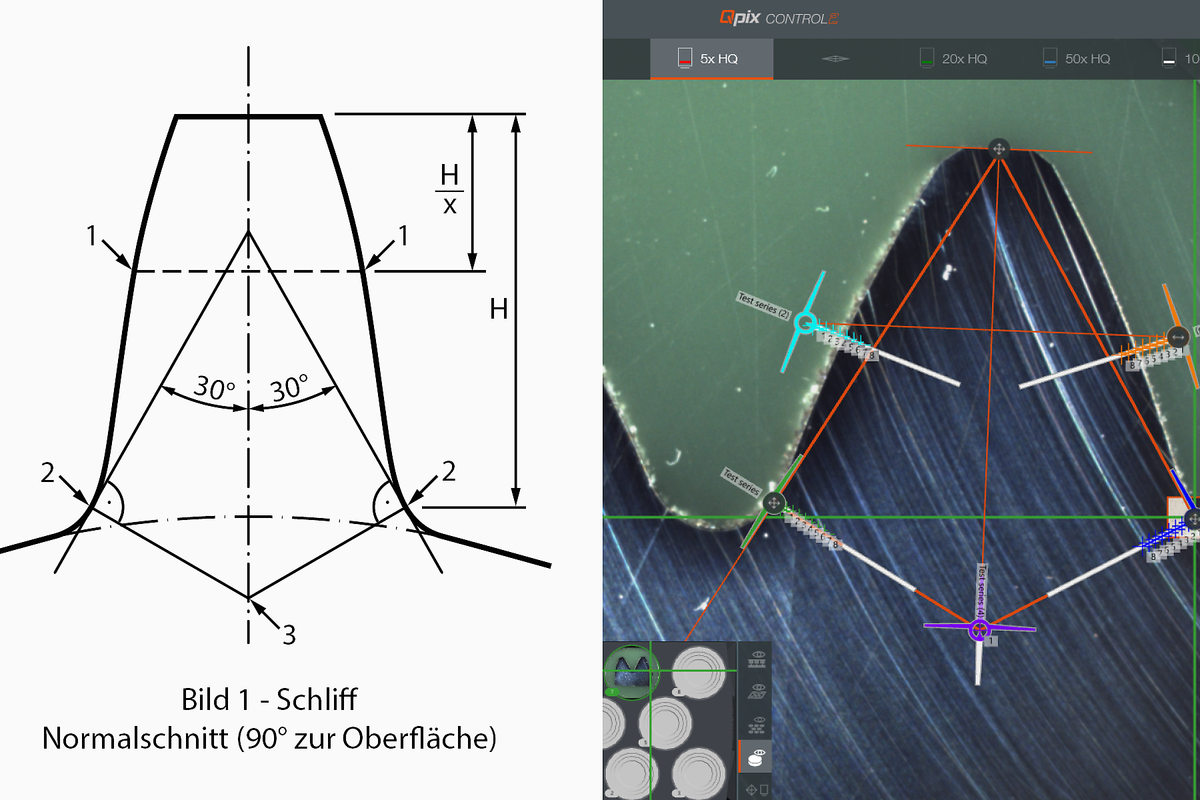

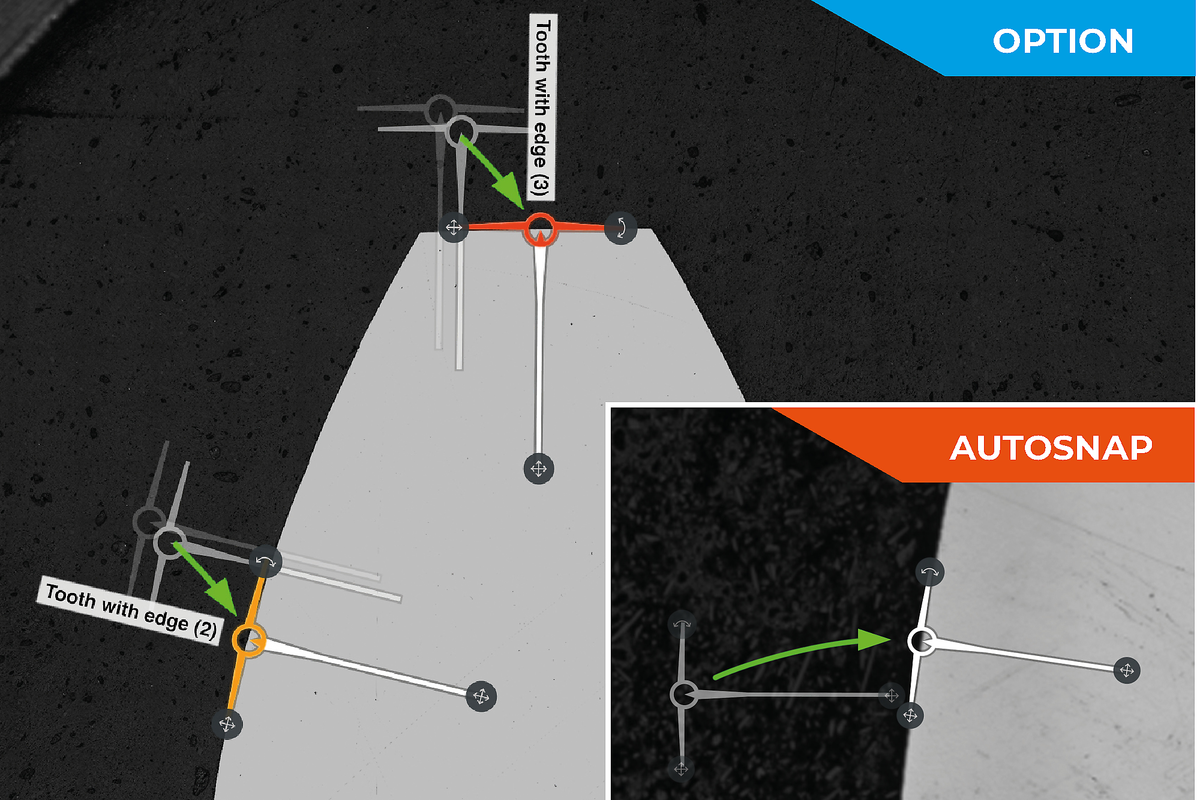

ZKOUŠENÍ BOKŮ ZUBŮ

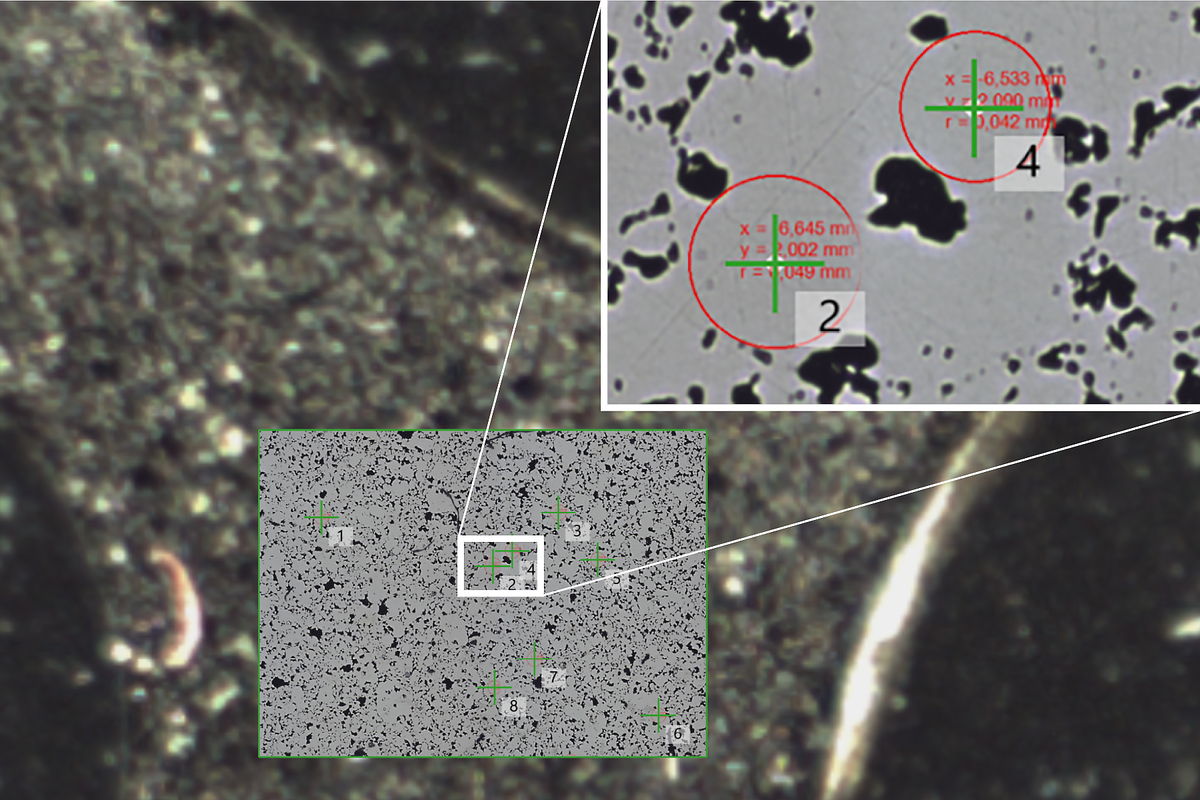

MODUL PRO SLÉKANÉ / SINTROVANÉ SOUČÁSTI

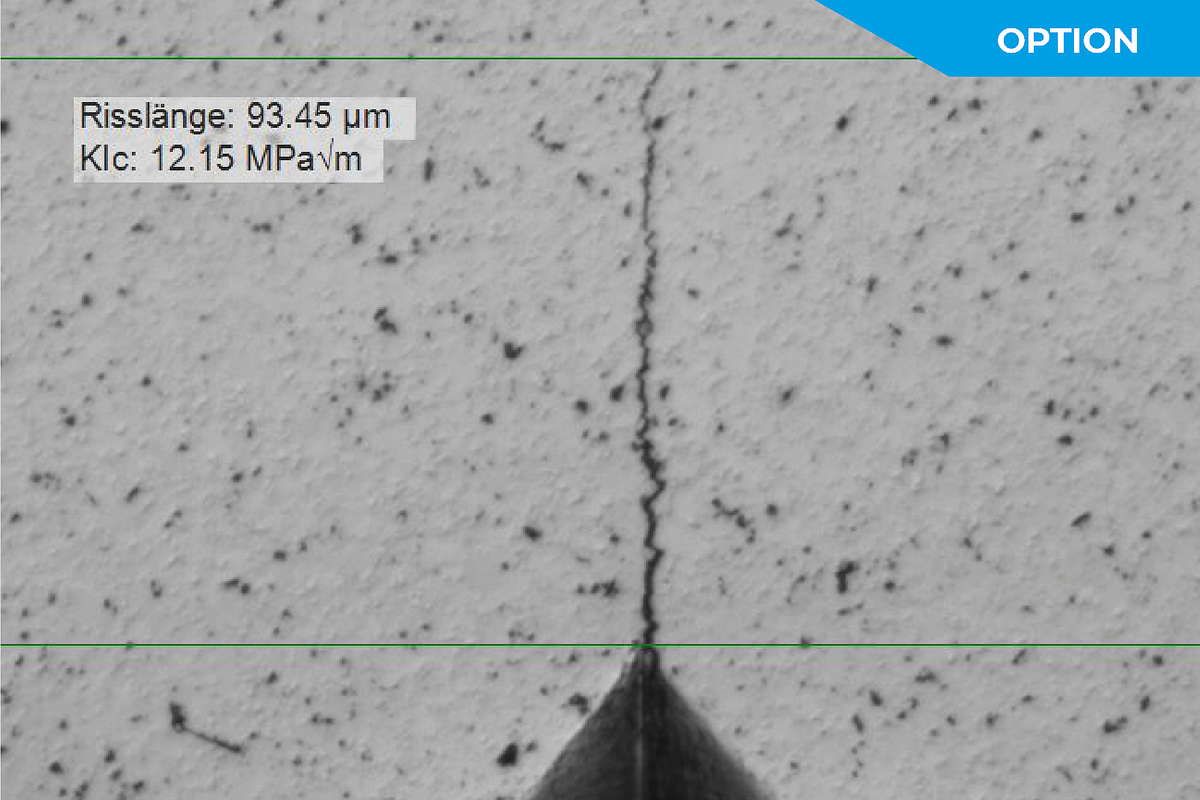

MĚŘENÍ DÉLKY TRHLIN

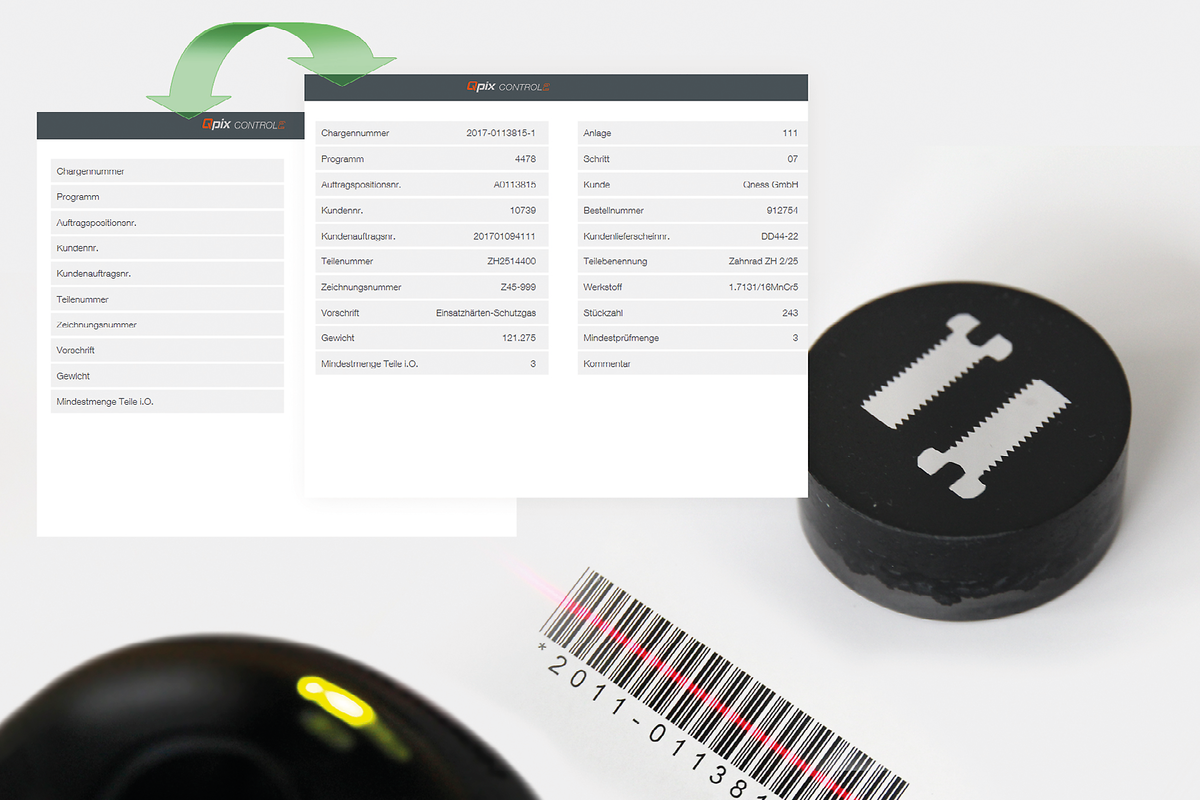

ČTEČKA ČÁROVÝCH / QR / DMC KÓDŮ
ROZPOZNÁVÁNÍ HRAN

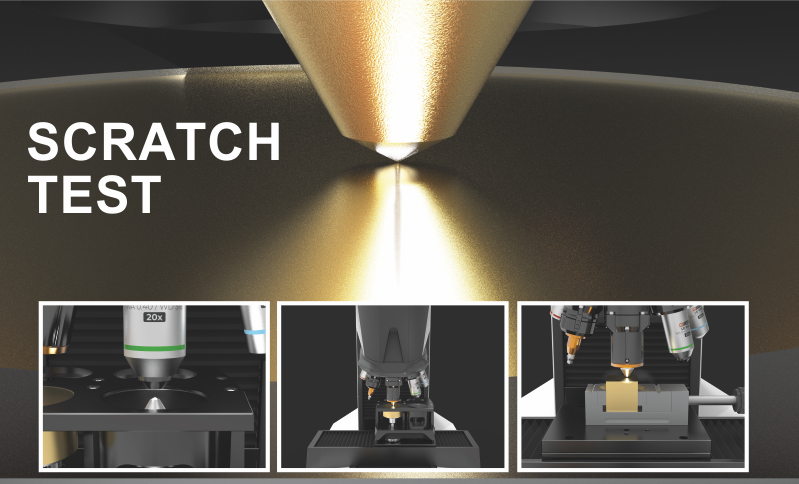

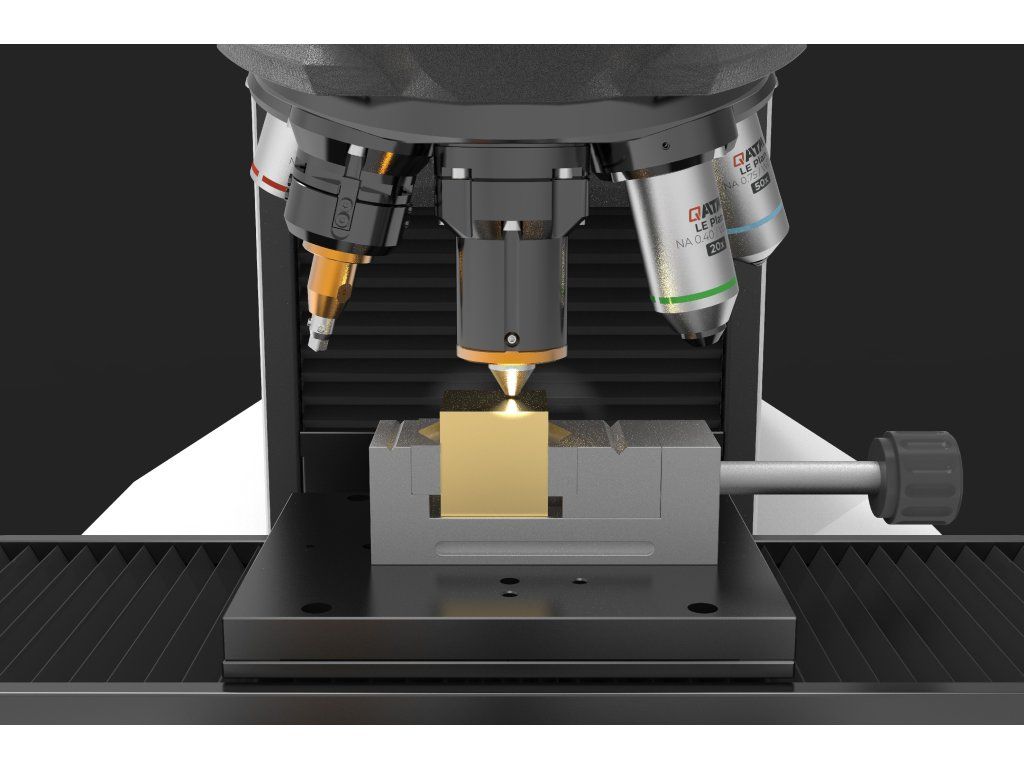

Rozšiřující balíček pro vrypové zkoušky (Scratch test – Upgrade package)
- Volitelná výbava pro základní plně automatický mikro-tvrdoměr Qness 60 A+ EVO
- Software pro vrypové zkoušky (Scratch Test Software)
- Modul pro vrypové zkoušky 3 – 200 N (Scratch Test Module 3 – 200 N)
- Rychlost: 0 – 100 mm/min
- Délka vrypu: 0 – 100 mm
- Univerzální držák vzorků pro vrypové zkoušky
- 2 ks diamantového hrotu pro vrypové zkoušky (typ Rockwell)

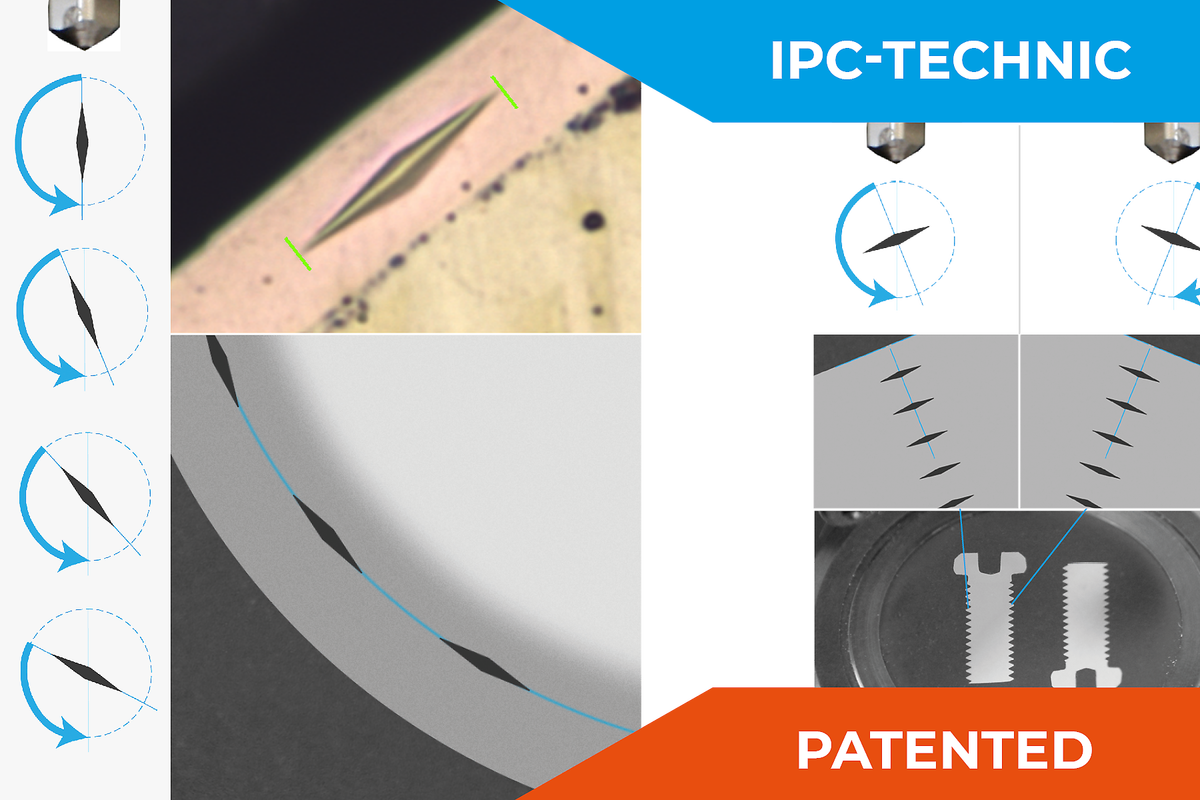

IPC – „Indenter Parallel to Contour“ / Vnikací těleso paralelně s konturou (volitelně)
Operátor může zvolit trajektorii a body pro Knoopovo vnikací těleso podél libovolné kontury (obrysu), a to buď manuálně, prostřednictvím nastavení v softwaru, nebo plně automaticky.
Kompaktní jednotka vnikacího tělesa s integrovaným rotačním pohonem umožňuje plně automatizované zkoušení tvrdosti ve vrstvách nebo podél okraje obrobku.

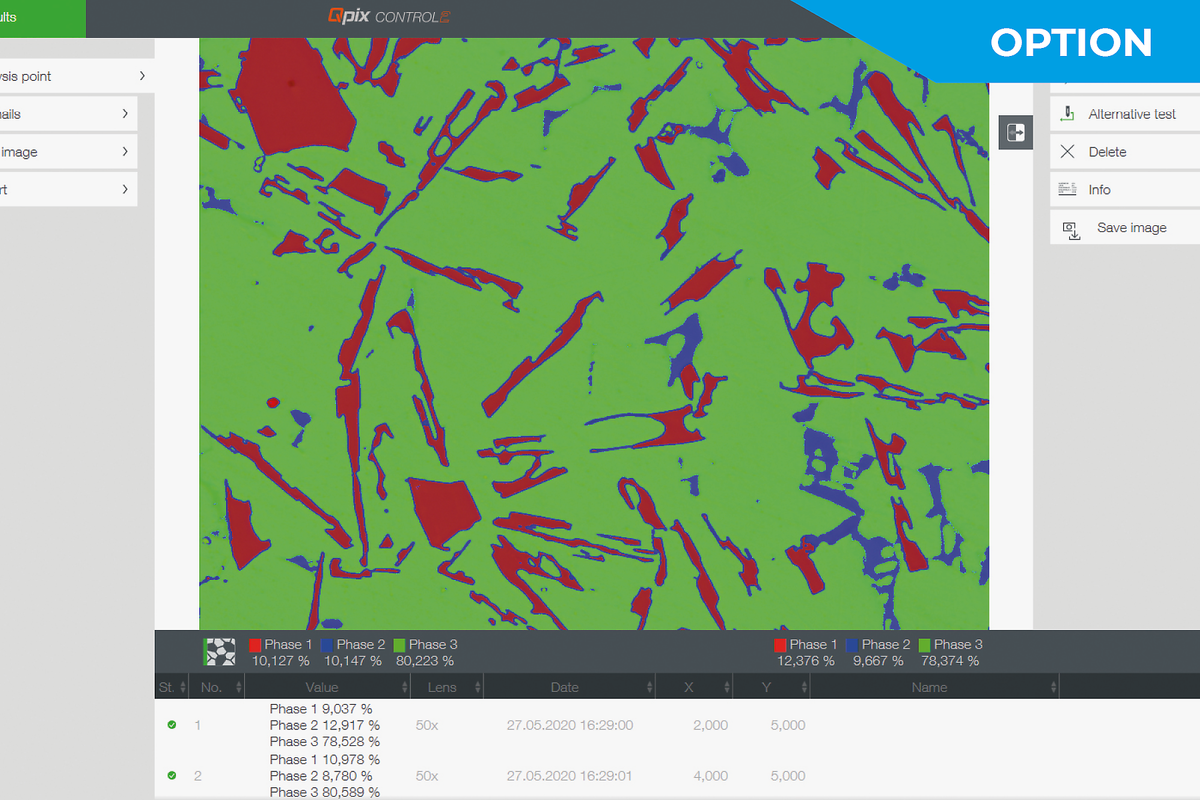

Fázová analýza

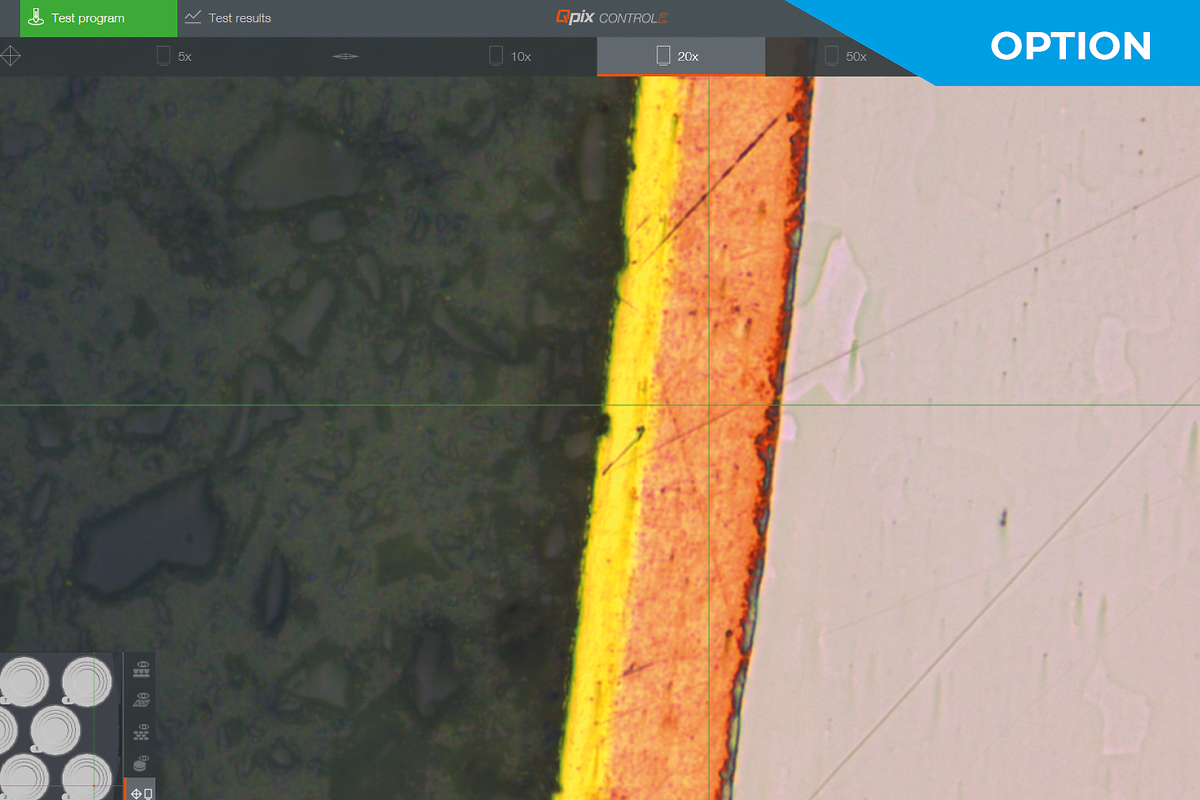

Měření tloušťky vrstev

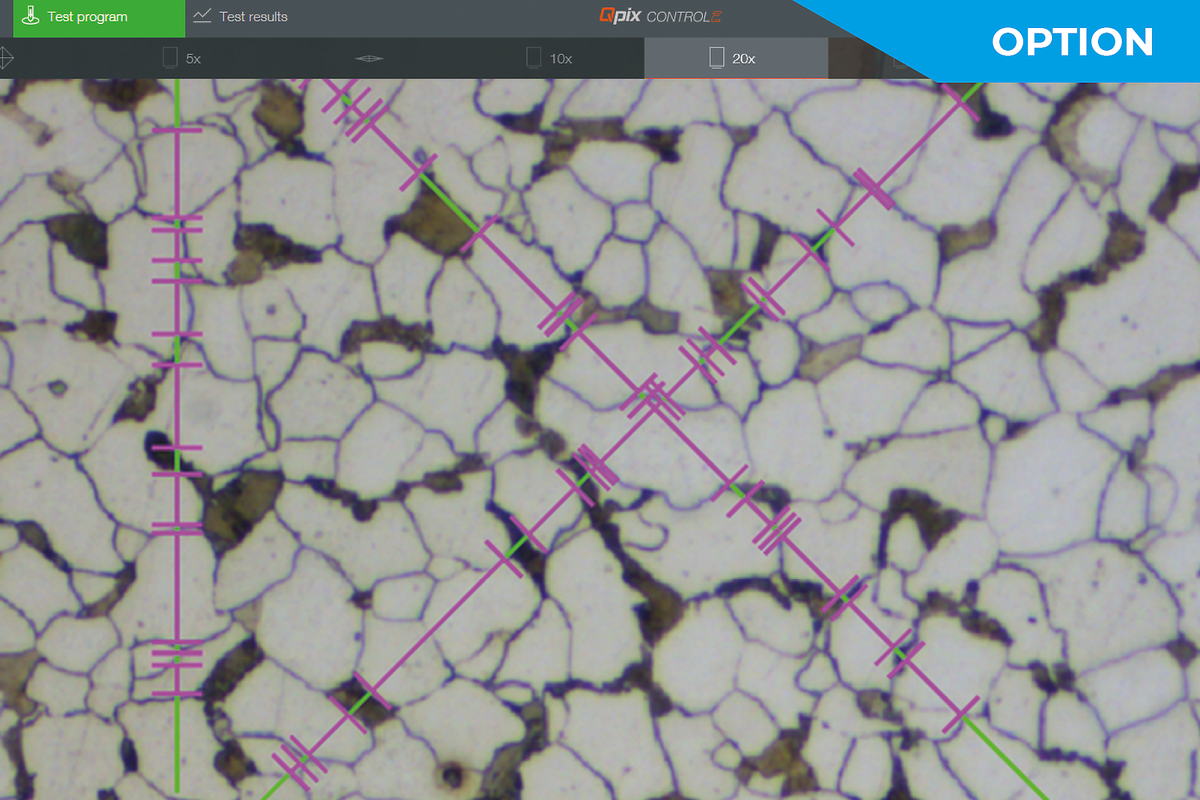

Stanovení velikosti zrna / částic

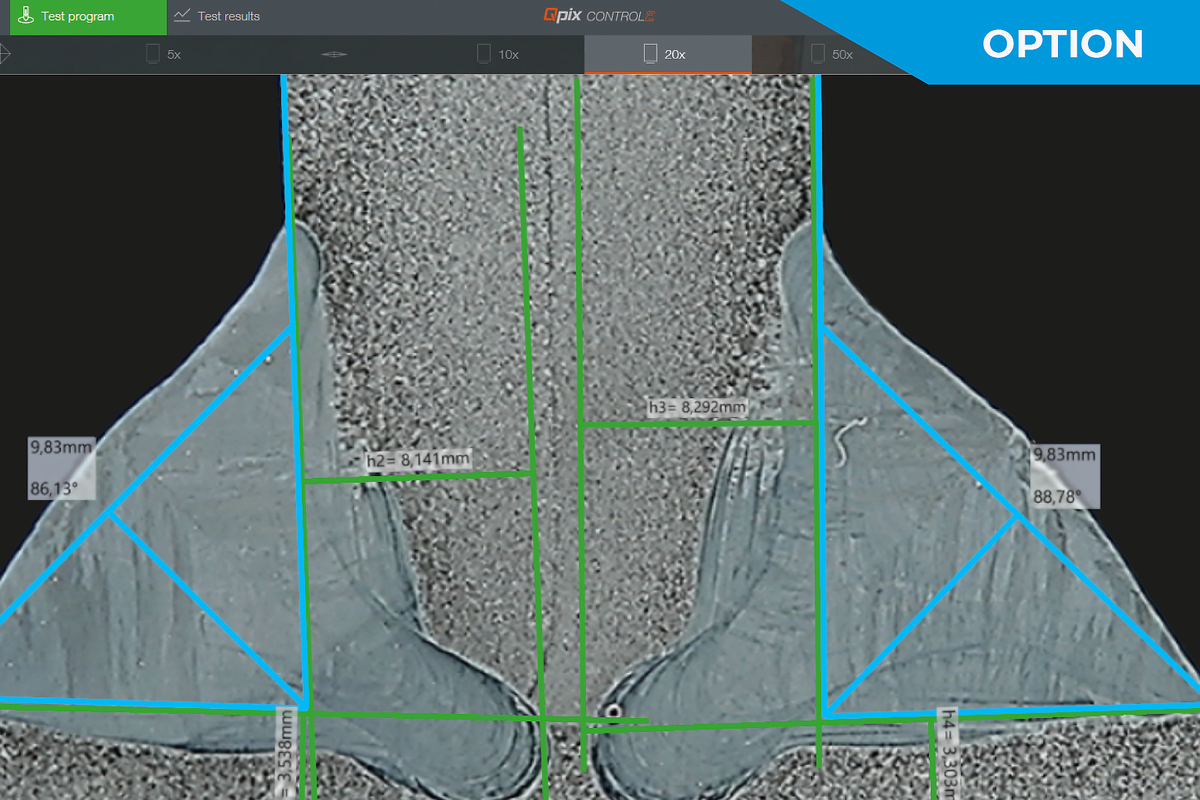

Měření svarových spojů

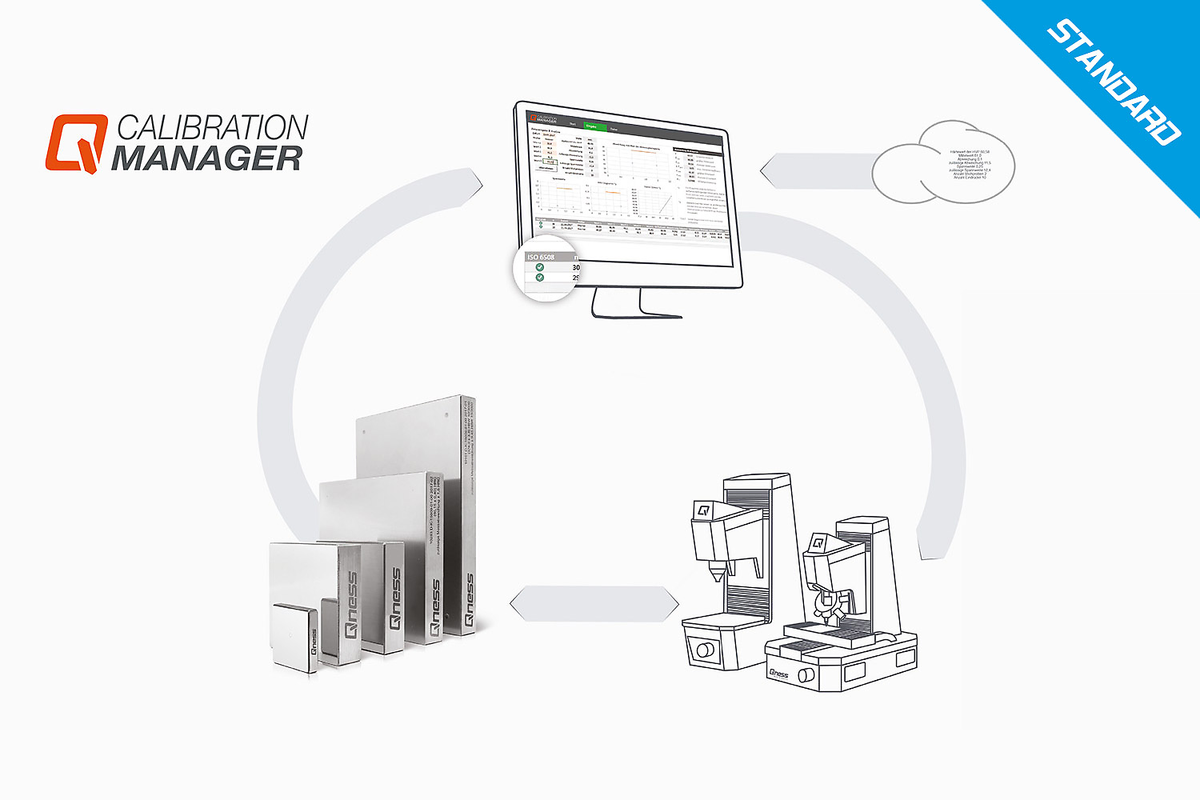

Správce kalibrace

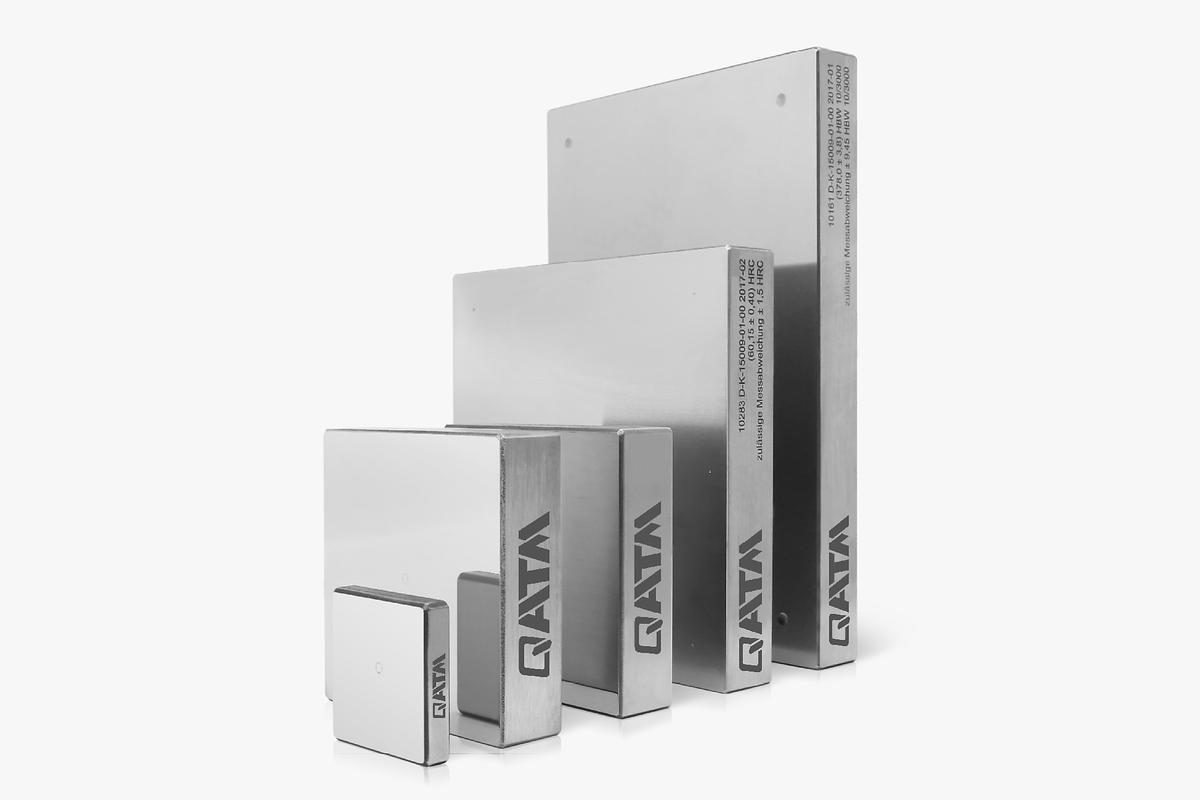

Prémiové tvrdoměrné destičky

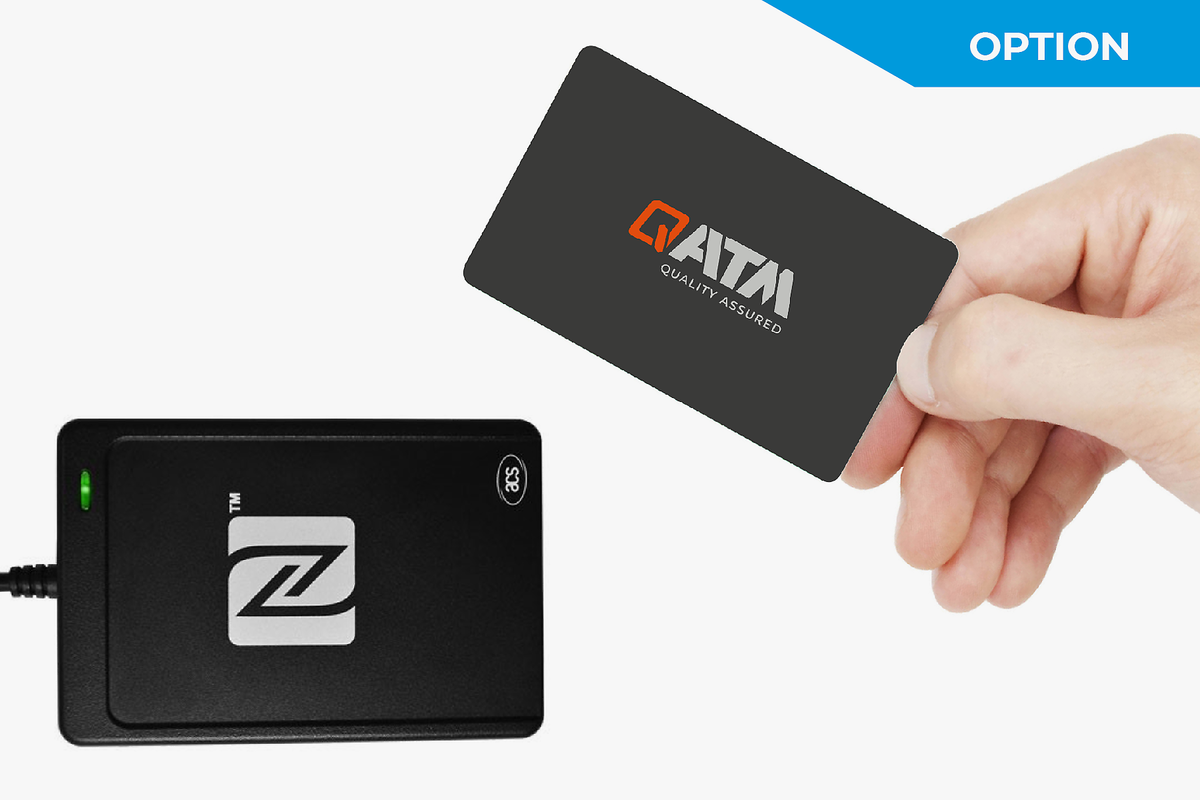

Přihlášení přes NFC Software Qpix Control 2 podporuje přihlašování uživatelů pomocí externí NFC čtečky.

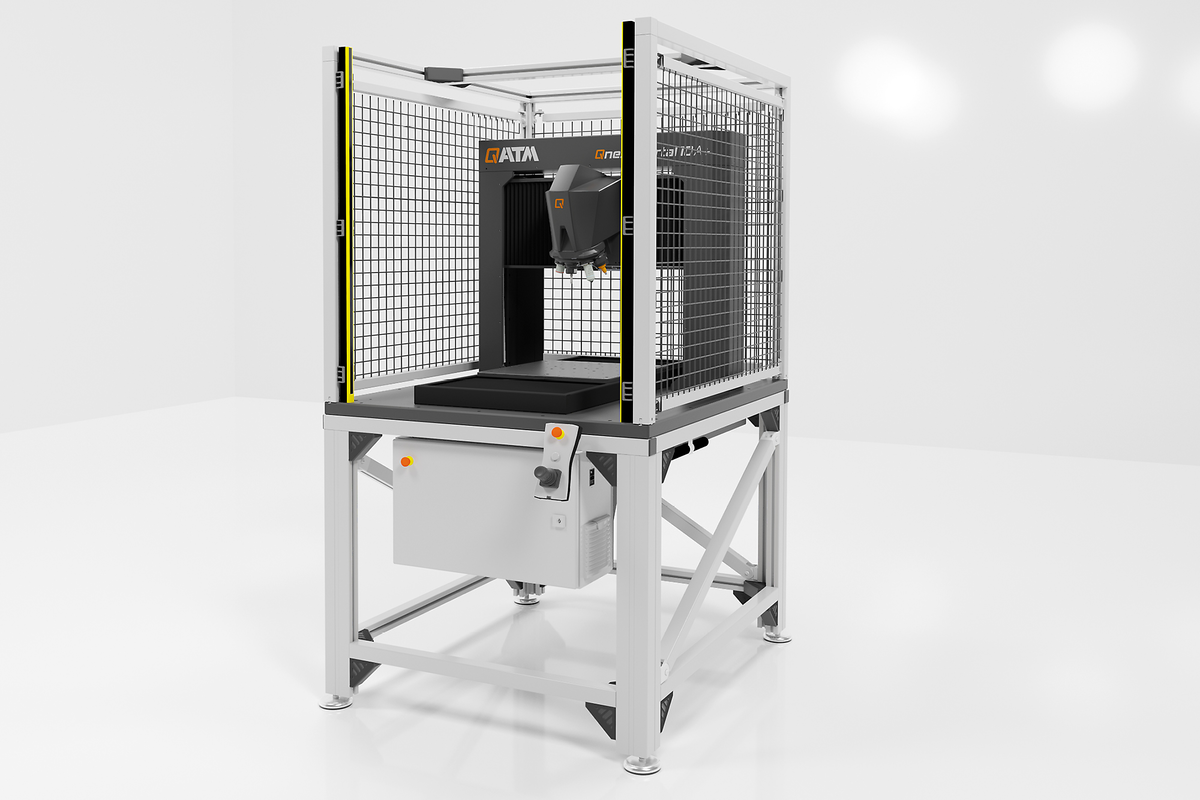

- Rozměry zkušebního stolu / dráha pojezdu: 500 × 500 × 300 mm
- Pozice pro čelní zakládání – ideální pro těžké zkušební kusy vkládané pomocí jeřábu
- Pojme až 9 držáků na 8 vzorků současně (celkem 72 vzorků) a je vybaven ochranným krytem s CE světelnou mříží (bezpečnostním světelným závěsem)
- Neomezený uživatelský komfort při ovládání
Související produkty
-
QA0089300
-
QSO095700
-
QSO095800
-
QSO095900
| Hmotnost | 60 kg |
| Rozsah zkušební síly | 0.25 g – 62.5 kg (0.00245- 613.1 N) |
| Zkušební metoda: | Vickers, Knoop, Brinell, Rockwell |
| Průběh zkoušky: | Plně automatický / elektronické vyvození síly |
| Osa Z: | Dynamická, automatizovaná (technologie CAS) |
| Dráha posuvu v ose Z: | 170 mm (6,69“) |
| Pozice pro nástroje: | 8pozicový motorizovaný měnič nástrojů, (max. 3 moduly pro měření tvrdosti, max. 7 objektivů) |
| Kamerový systém: | 5 Mpx – CMOS barevná, USB 3.0 |
| Optický systém: | Vertikální mikroskop s Koehlerovým osvětlením |
| XY stolek | Plně automatický |
| Aperturní clona: | Motorizovaná |
| Objektivy: | XLED 2x, 2.5x, 5x, 10x, 20x, 50x, 100x |
| Typy objektivů: | Standardní (achromát) a vysoce kvalitní (semi-apochromát) pro měření tvrdosti a mikroskopii; XLED pro optimalizované měření tvrdosti podle Brinella |
| Zorné pole (dle výbavy): | 0,074 × 0,055 mm (100×) až 2,80 × 2,10 mm (XLED 2) |
| Přehledová kamera vzorku: | 5 Mpx – CMOS barevná, USB 3.0 Rozměr záběru: 52 × 39 mm (2,05 × 1,54“) |
| Zkušební provozní podložka / Křížový XY stůl: | Automatický křížový stůl |
| Rozměry stolu: | 150 × 120 mm (5,91 × 4,72“); Volitelně: 300 × 120 mm (11,8 × 4,72“) |
| Přesnost polohování: | ±0,2 μm |
| Dráha pojezdu křížového stolu: | X 150, Y 150 mm (5,91 × 5,91“); Volitelně: X 300 × Y 150 mm (11,8 × 5,91“) |

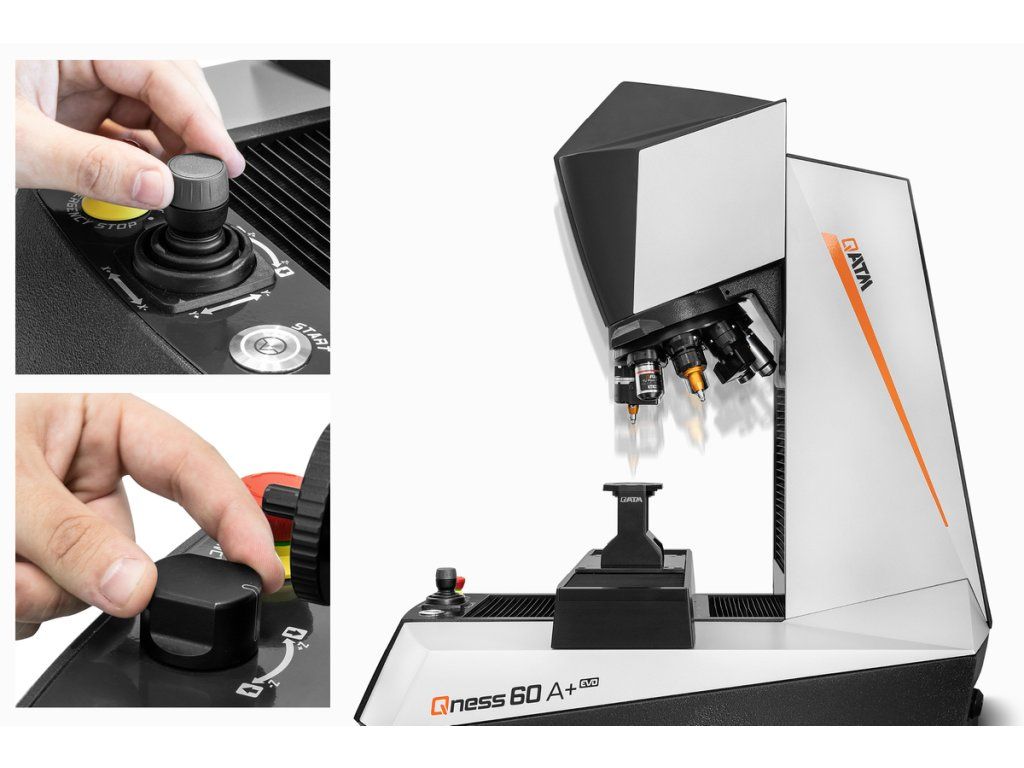

| Ovládací prvky: | Nouzové zastavení (Central Stop), tlačítko Start, joystick X/Y/Z |
| Software: | Qpix Control2 |
| Max. hmotnost obrobku (vzorku): | 50 kg (110 liber) |
| Hmotnost základního přístroje: | 60 kg (132,3 liber) |
| Základní výbava v ceně: | Vnikací těleso (Vickersův diamant) ASTM + DAkkS; objektivy HQ 5×, HQ 20×, HQ 50× |
| Rozhraní: | 1× USB 3.0 |
| Síťové připojení: | 100 – 240 V ~1/N/PE, 45–65 Hz |

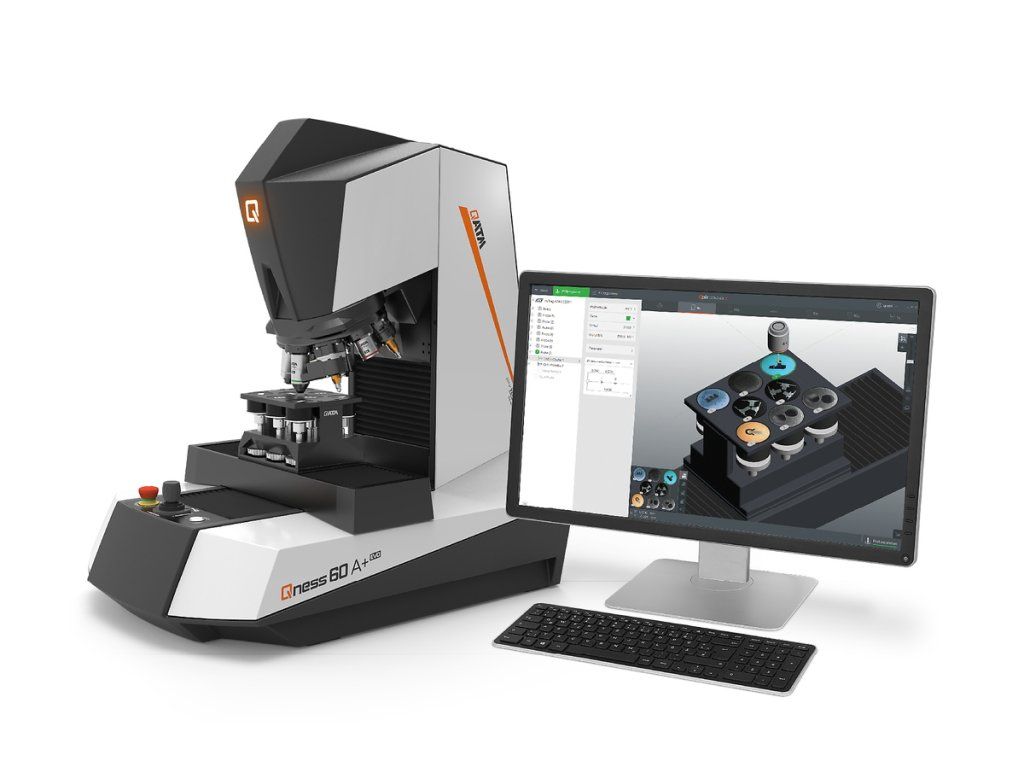

Miikro tvrdoměr Qness 10 / 60 Series
