PŘÍPRAVA VZORKŮ PRO GEOLOGII A MINERALOGII
DĚLENÍ| ZALÉVÁNÍ | BROUŠENÍ A LEŠTĚNÍ | TENKÉ VÝBRUSY
Proč si vybrat QATM?
- Příprava bez poškození: Eliminace trhlin, lomů a ztrát materiálů během dělení a zalévání.
- Optimalizované procesy: Zajištění hladkých rovinných povrchů pro přesné broušení a leštění.
- Všestrannost: Dokonalá vhodnost pro křehké, porézní nebo měkké materiály se specializovanými zalévacími systémy.
- Spolehlivost: Konzistentní dosahování přesných výsledků při geologických a mineralogických analýzách.
- Účinnost: Úspora času a zdrojů se zařízením přizpůsobeným podle vašich individuálních potřeb.
Metalografické pily QATM jsou ideální pro oddělování geologických a mineralogických vzorků, jako jsou:
- Vzorky hornin, jako je žula, čedič, pískovec, vápenec, mramor, břidlice, křemenec, rula atd.
- Vzorky rud, jako je železná ruda, měděná ruda, zinková ruda, zlato, stříbro, platina atd.
- Vzorky minerálů, jako je živec, křemen, kalcit, pyrit, turmalín, beryl, topaz atd.
- Vzorky fosilií, jako jsou fosilizované rostliny, zvířata, kosti, ulity atd.

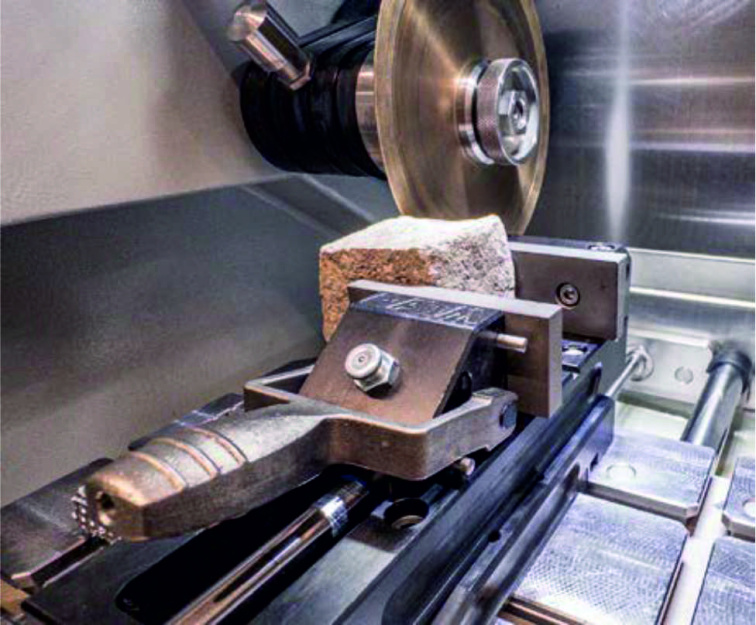

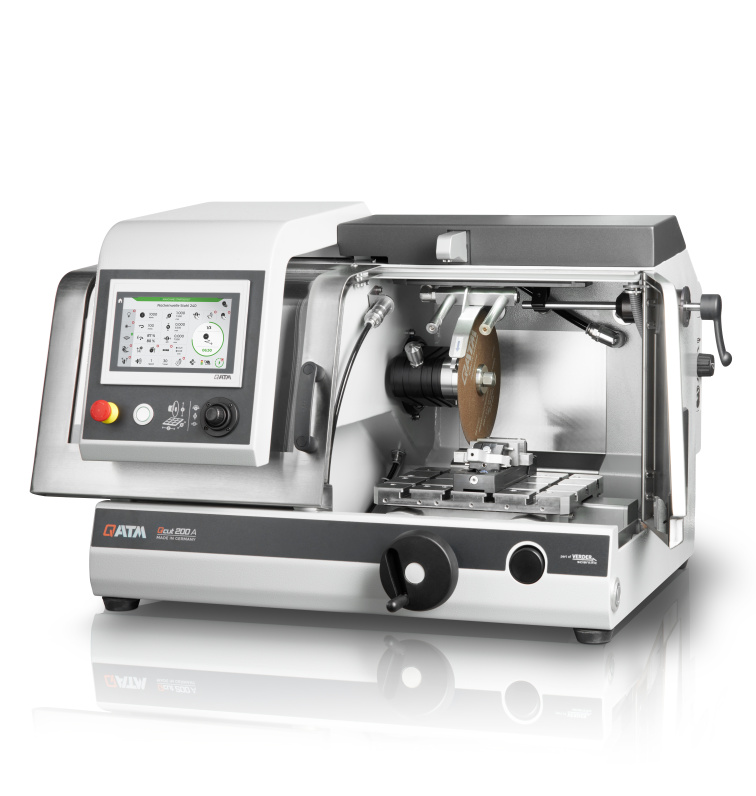

Qcut 200 A - Plně automatická precizní rozbrušovací pila
Různé provozní režimy, včetně režimu broušení s diamantovými hrncovými kotouči
- Příčný posuv
- Funkce „dělení v zónách“
- Integrované orovnávací zařízení pro diamantové dělicí kotouče
- Integrovaná databáze pro řezné procesy

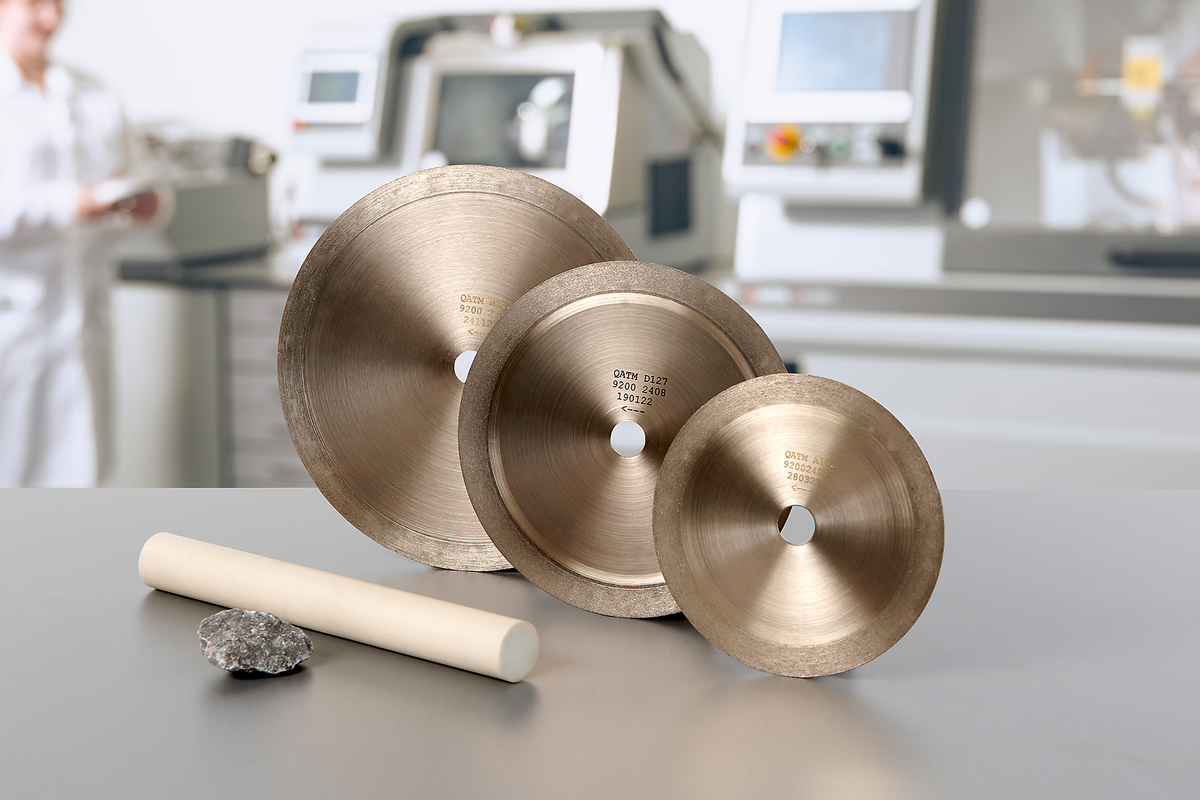

Přesné diamantové dělicí kotouč
Pro dělení tvrdých materiálů jsou optimální volbou přesné dělicí kotouče QPREP Diamond, které dělí materiály, jako je keramika, bez stop. Pojivo je vyrobeno z bronzu. Diamanty lze „obrušovat“, aby se po delší době používání opět plně využil řezný výkon diamantových částic.
QATM zalévací systémy jsou ideální pro zalévání geologických a mineralogických vzorků, jako jsou:
- Vzorky hornin, které mají vysokou tvrdost, poréznost nebo popraskání a které vyžadují jednotné podepření a dobré spojení hran.
- Vzorky rud, které mají vysokou hustotu, heterogenitu nebo citlivost a které vyžadují dobré vyplnění a malé smršťování.
- Vzorky minerálů, které mají vysokou průhlednost, barvu nebo strukturu a které vyžadují jasný náhled a malou změnu barvy.

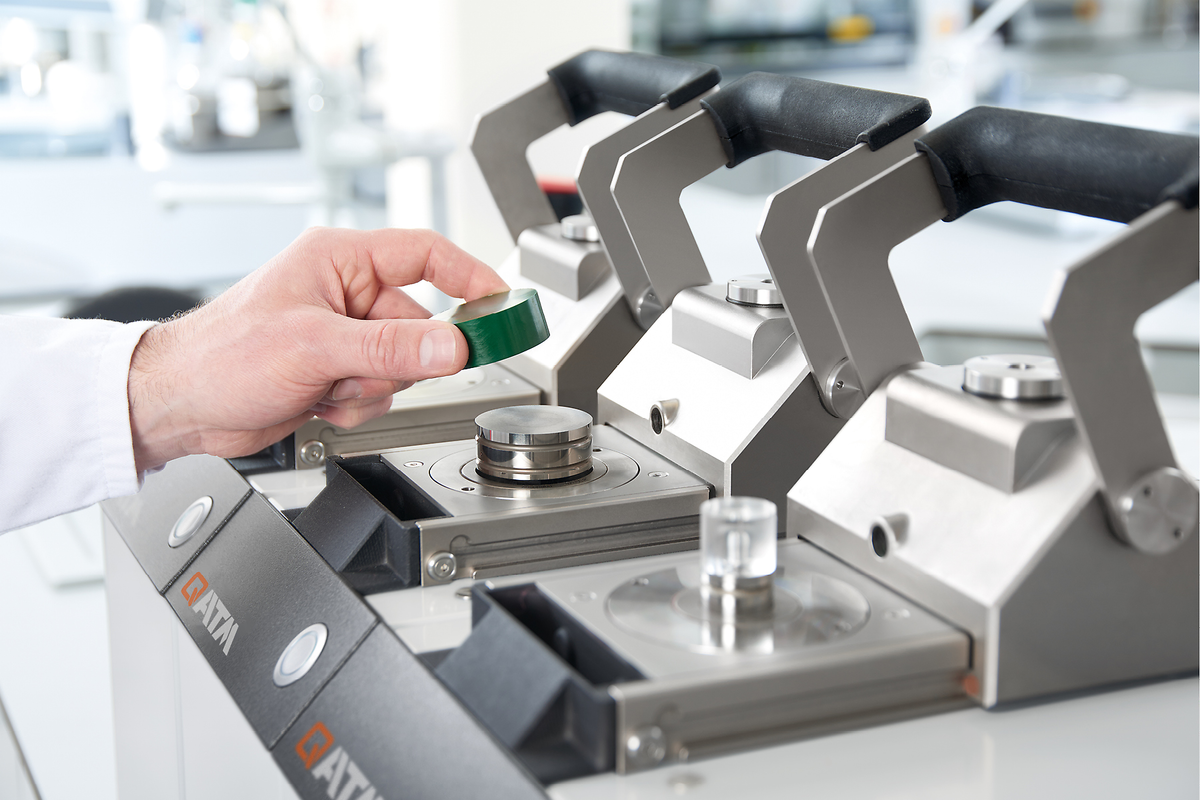

Zalévání za tepla
- Zalévání za tepla se provádí v zalévacích lisech za vysokých tlaků (cca 300 barů) a teplot (cca 200°C).
- Jako materiály pro zalévání za tepla jsou k dispozici zalévací materiály vytvrzované teplem pro vysokou tvrdost a termoplastické zalévací materiály pro průhledné zalévání.
- Zalévání za tepla zaručuje nejlepší zachování hran a rovinnost a je ideální pro leptání vzorků.

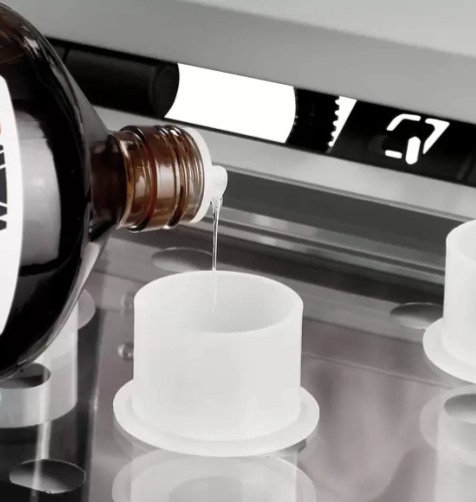

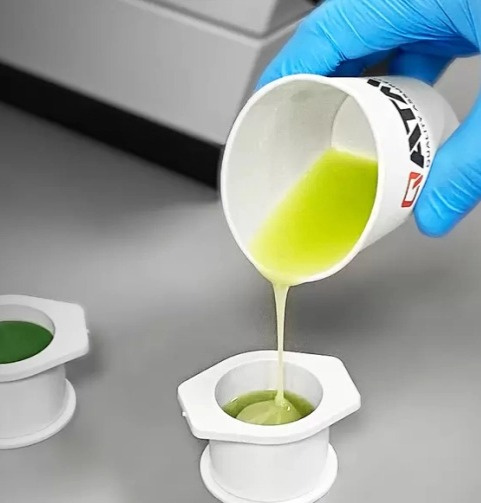

Zalévání za studena
- Materiály pro zalévání za studena QPREP se hodí pro vzorky citlivé na teplo nebo tlak.

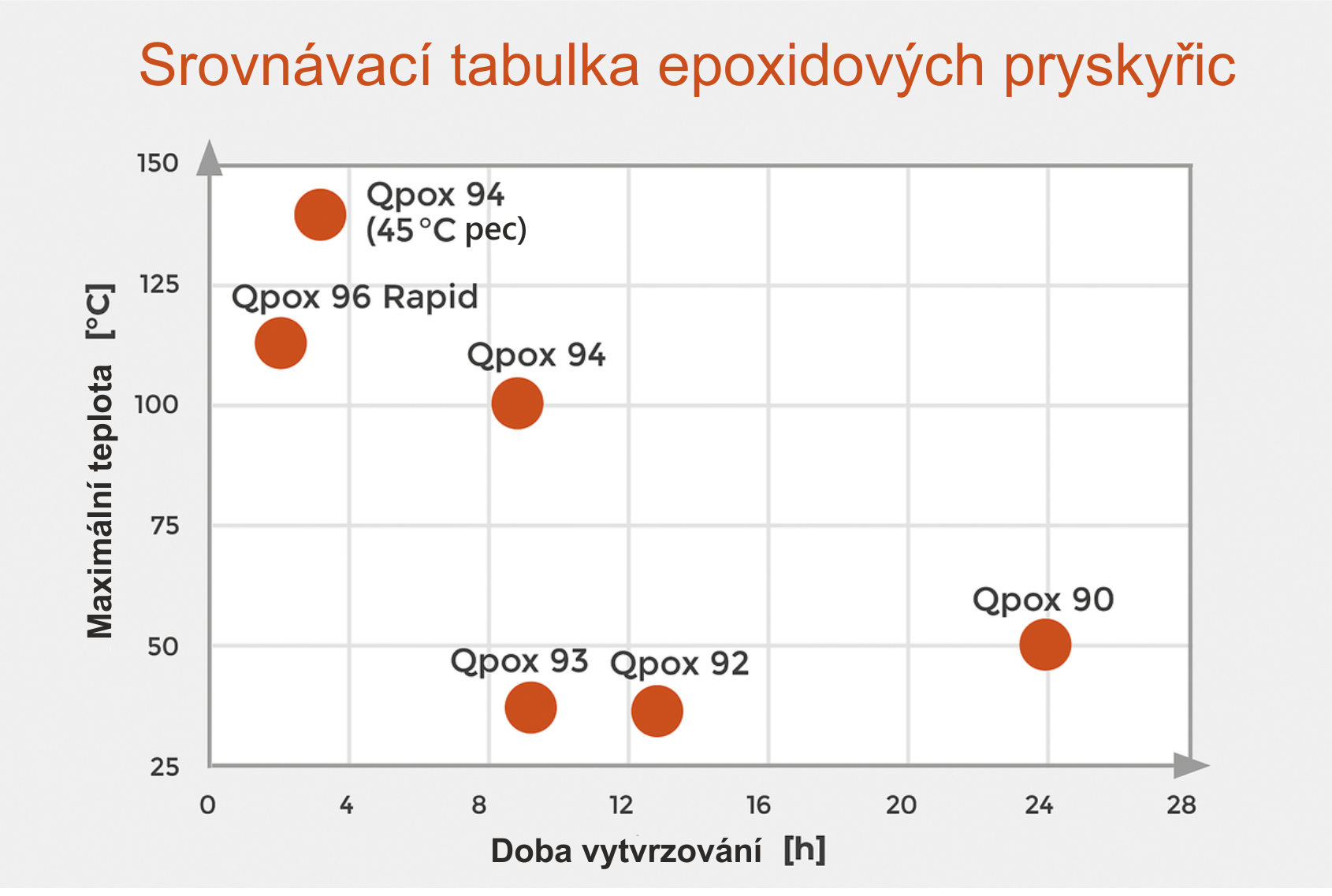

- Zalévání za studena využívá k vytvrzení zalévacího materiálu chemické reakce, přičemž k dispozici jsou akrylové pryskyřice, epoxidové pryskyřice a polyesterové pryskyřice.
- Výběr je založen na vlastnostech, jako je doba vytvrzení, rychlost úběru a tvrdost.
- Zalévání za studena se může používat pro různé materiály a tvary vzorků
v různých velikostech.
UV zalévání
- K materiálům pro UV zalévání patří modifikované akrylové pryskyřice bez plniva.
- Vytvrzují se UV ozařováním v úzkém rozsahu vlnových délek a vyžadují speciálně navržené zařízení.
- UV iniciátory přítomné v pryskyřici absorbují UV záření a spouštějí tak reakci.
- UV zalévání je nejrychlejší metodou
bez potřeby vysokých tlaků nebo vnějšího tepla. - Použité jednosložkové systémy nevyžadují míchání, zajišťují průhledné zalití a umožňují bezpečnou práci
v laboratoři.

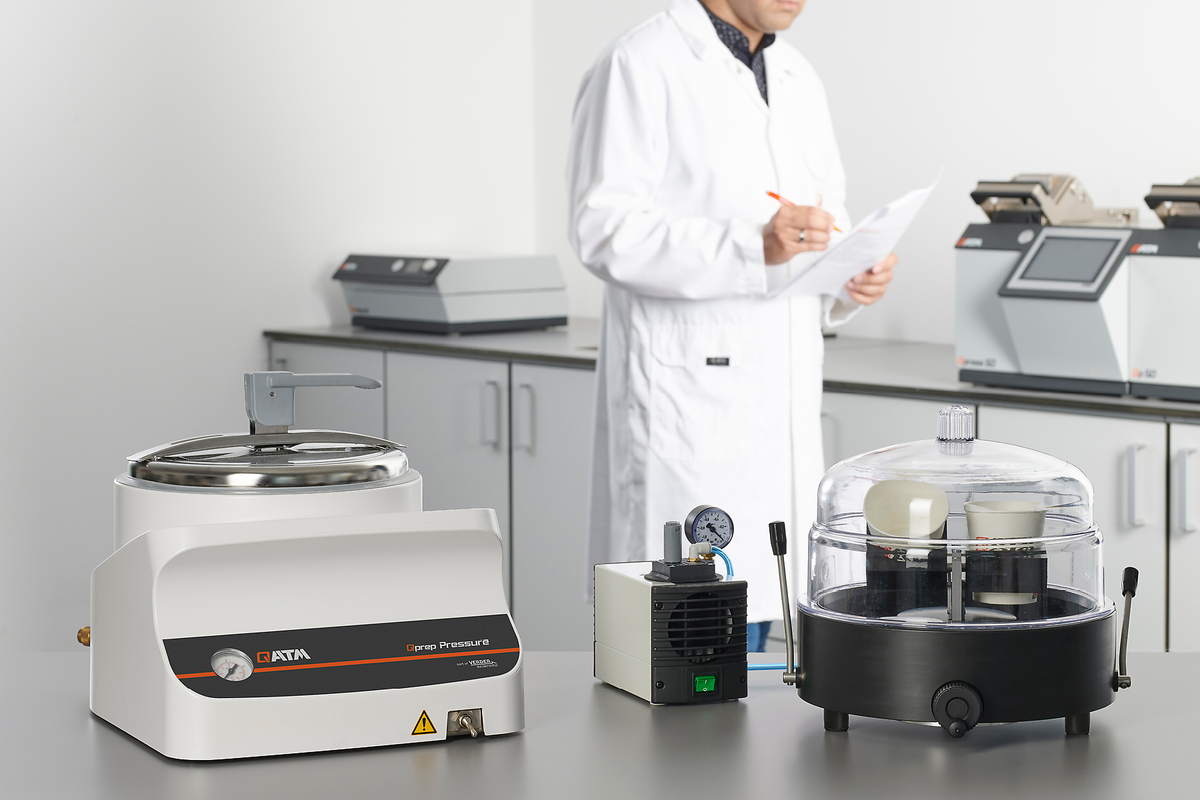

Póry a trhliny musí být vyplněny zalévacím materiálem ve vakuu pomocí vakuového impregnačního zařízení QATM. Vzorky určené k zalití jsou umístěny ve vakuové nádobě, která je poté odsáta pomocí připojené vakuové pumpy. Z pórů a trhlin je vytlačen vzduch a nízkoviskózní zalévací materiál pak může ve vakuu vniknout do dutin. Po naplnění forem zalévacím materiálem je možné zavzdušnit vakuovou nádobu
a vyjmout vzorky k vytvrzení.
U leštěných vzorků se ukázalo jako užitečné nejprve zalít pouze vrstvu o tloušťce cca 5 mm a poté v druhém kroku po případném označení vzorku doplnit vzorek do zpracovatelné výšky.
Aby se zabránilo vzniku bublin, mohou být vzorky po naplnění zalévací formy zalévacím materiálem uloženy dvě hodiny při přetlaku 2 bar.
Alternativně je možné použít pro zalévání také zalévací materiál vytvrzovaný světlem (Qprep UV50 a UV55). Vzhledem k vyšší viskozitě těchto zalévacích materiálů obvykle nelze dosáhnout úplné impregnace trhlin a pórů.

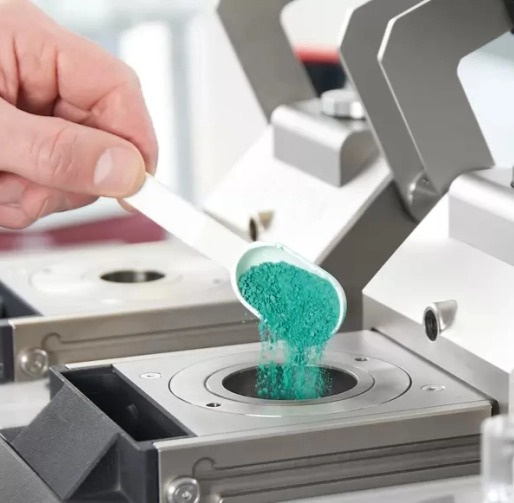

Práškové vzorky lze také zalévat v lisu pro zalévání za tepla pod tlakem a při vysoké teplotě. Běžné průměry vzorků jsou Ø 25 až 30 mm, ale možné jsou i větší velikosti Ø 40 nebo 50 mm.
Vzorky určené k broušení a leštění lze připravit přímo po zalití a vzorky určené pro tenké výbrusy je třeba dále zpracovat.

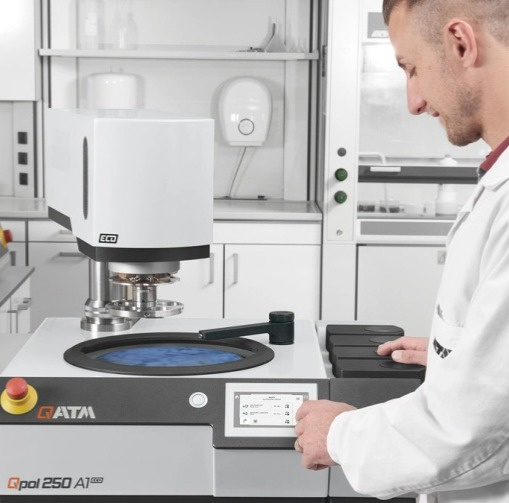

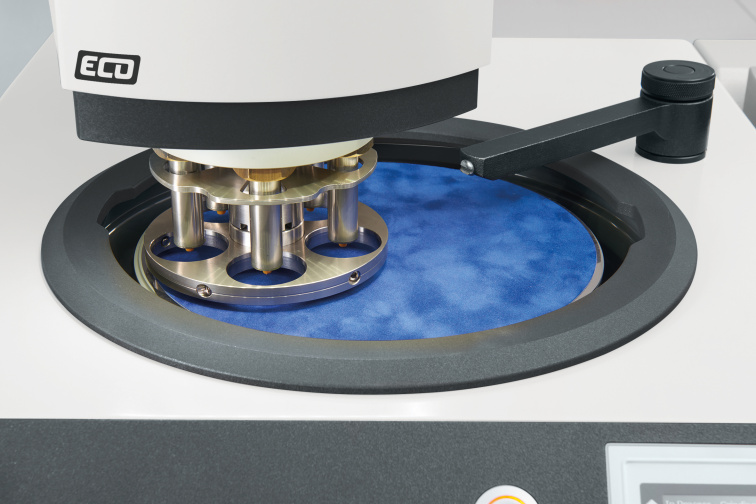

QATM brusky a leštičky jsou ideální pro broušení a leštění geologických a mineralogických vzorků, jako jsou:
- Vzorky hornin, které mají vysokou tvrdost, heterogenitu nebo texturu a které vyžadují hladký, rovinný a odrazivý povrch.
- Vzorky rud, které mají vysokou hustotu nebo obsah minerálů či kovů a které vyžadují jemný, jednotný a vysoce kontrastní povrch.
- Vzorky minerálů s vysokou průhledností, barvou nebo texturou, které vyžadují jasný, čistý
a jemně opracovaný povrch.
QPREP – PRO PERFEKTNÍ VÝSLEDKY

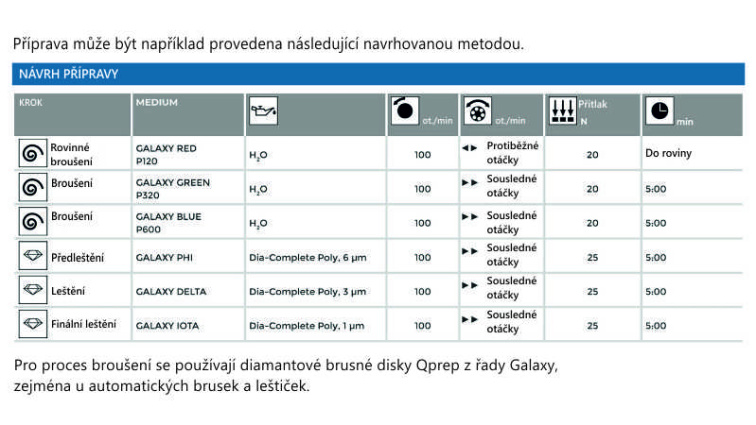

Náš program spotřebních materiálů QPREP nabízí různé brusné a lešticí disky vhodné pro materiály různé tvrdosti, hustoty a citlivosti. Můžete si vybrat mezi brusnými disky z oxidu hlinitého, karbidu křemíku nebo diamantovými brusnými disky a různými lešticími plátny, stejně jako mezi různými diamantovými pastami, spreji nebo suspenzemi, které nabízejí vysokou rychlost úběru materiálu, přesnost a kvalitu. Naše brusky a leštičky mají také inteligentní řídicí systém, který umožňuje automaticky upravovat parametry broušení a leštění, jako je rychlost, tlak, čas a směr otáčení..Diamantový brusný disk GALAXY

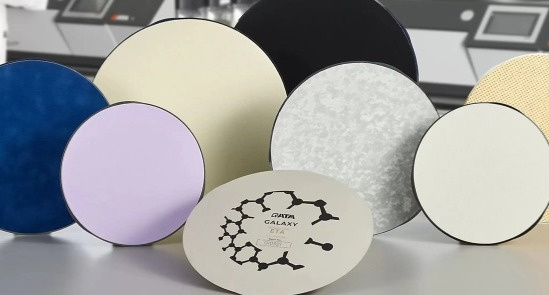

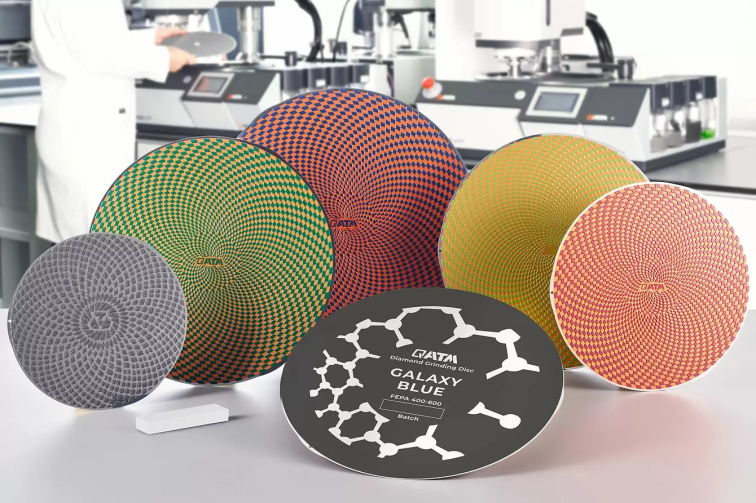

Diamantové brusné disky QPREP GALAXY jsou vybaveny speciálně uspořádanými prvky, které obsahují diamantová zrna vázaná pryskyřicí
na kovovém nosiči z nerezové oceli. Používají se pro rovinné a jemné broušení středně tvrdých a tvrdých materiálů. Barevně odlišené brusné disky pokrývají zrnitosti FEPA P80 až P1000. Barevné odlišení pro jednotlivé rozsahy velikosti zrn naleznete v aplikační tabulce.
Po uschnutí se vzorek nalepí zbroušenou stranou na sklíčko. Použitým lepidlem je buď Qpox 90, 92 nebo 94, nebo Qprep 50 UV nebo 55 UV

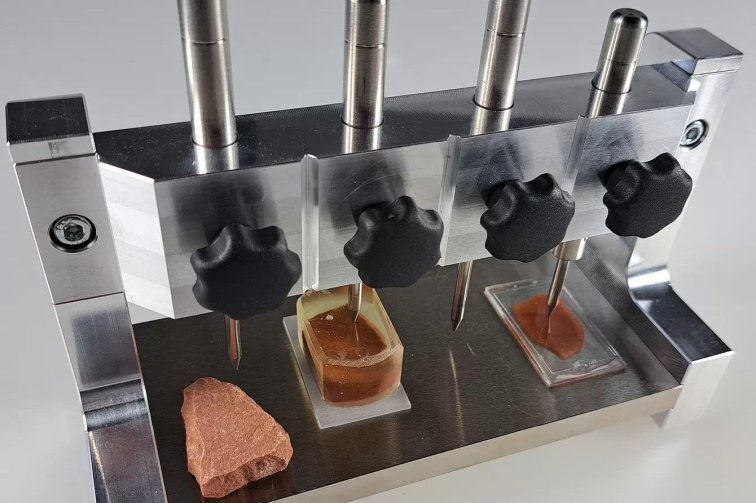

s vytvrzováním světlem. Aby se zabránilo odtržení nebo vzniku bublin, musí být vzorek nalisován pomocí lisu na tenké výbrusy QATM.

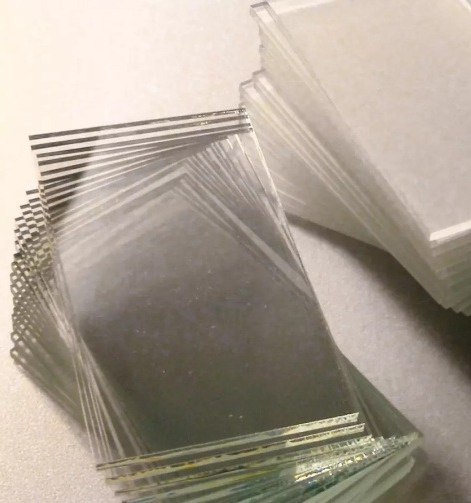

Sklíčka na tenké výbrusy
- Sklíčko s nízkým namáháním, které brání jeho prasknutí
- Tloušťka sklíčka >1,5 mm rovněž brání prasknutí sklíčka
- Jednotná tloušťka sklíčka s nízkými tolerancemi (±0,05 mm)
- Pro nízký úběr (čas a výdaje) během broušení povrchu
- Zbroušené hrany (90°) brání zranění a vylamování
- Definovaný index lomu
- Matování zvoleným (velikost zrn) procesem otryskávání (volitelné)

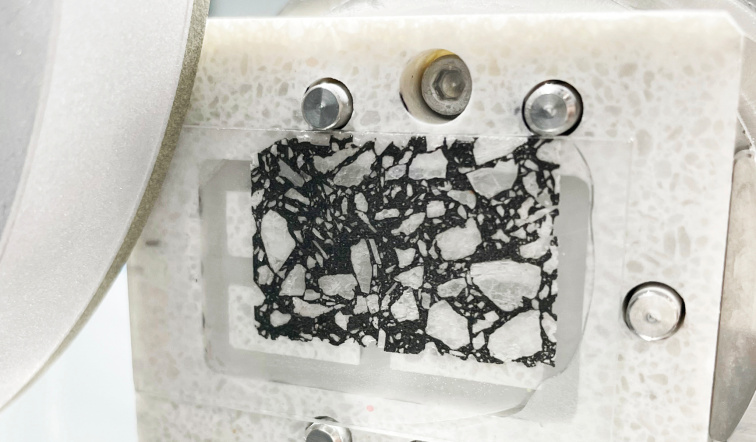

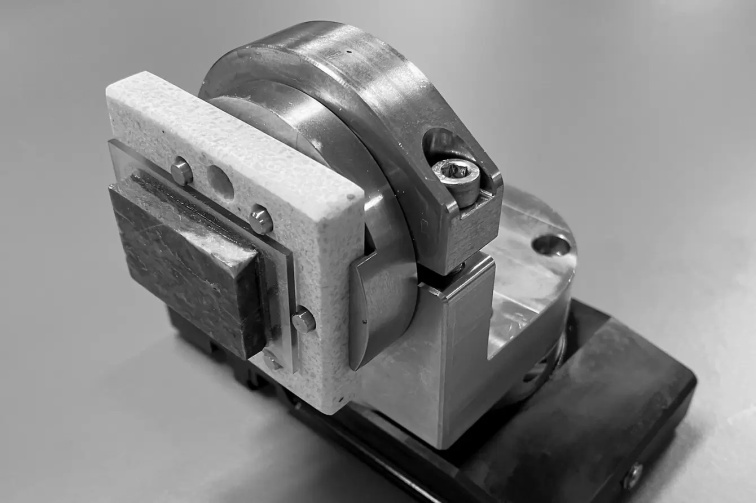

Po zatvrdnutí lepidla je vzorek „předběžně ztenčen“ dělením. Za tímto účelem je podložní sklíčko upnuto ve vakuovém upínacím zařízení, které je k dispozici pro pily QATM Qcut 150 A a Qcut 200 A. Vzorek je nyní předběžně uříznut na tloušťku 300 až 1000 µm při zachování planparalelnosti. Tloušťka, které má být dosaženo, závisí na materiálu, zalití a pile.

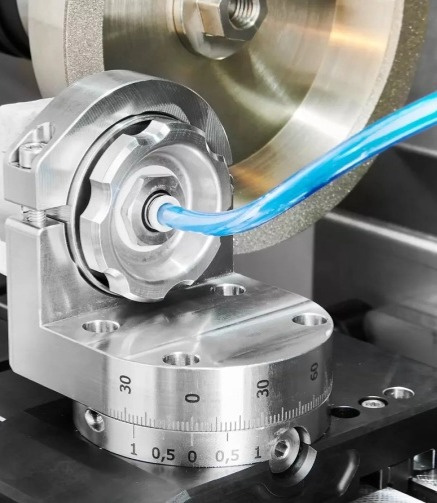

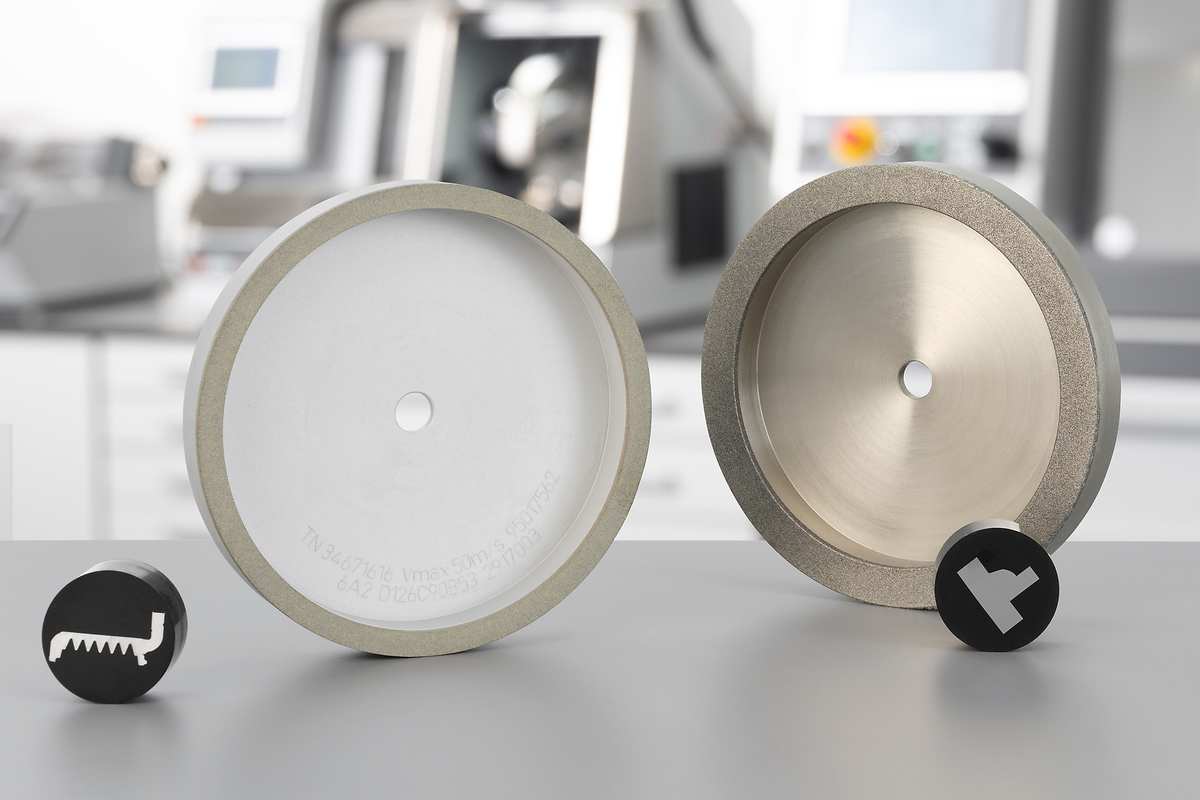

Diamantový hrncový kotouč
Pokud je po přesném dělení požadován vzorek s rovnoběžnými plochami, doporučuje se použít pro další zpracování diamantový hrncový kotouč. Diamantová hrncový kotouč QPREP se používá v našich přesných pilách Qcut 150 A a Qcut 200 A s vakuovým držákem vzorků, umožňuje uživateli dosáhnout optimální planparalelnosti s vysokou kvalitou povrchů a reprodukovatelností.
Tento proces broušení lze provádět na pilách QATM Qcut200A s optimální reprodukovatelností díky vysoce přesné automatické ose Z.
Leštění výsledných tenkých výbrusů obvykle není nutné.

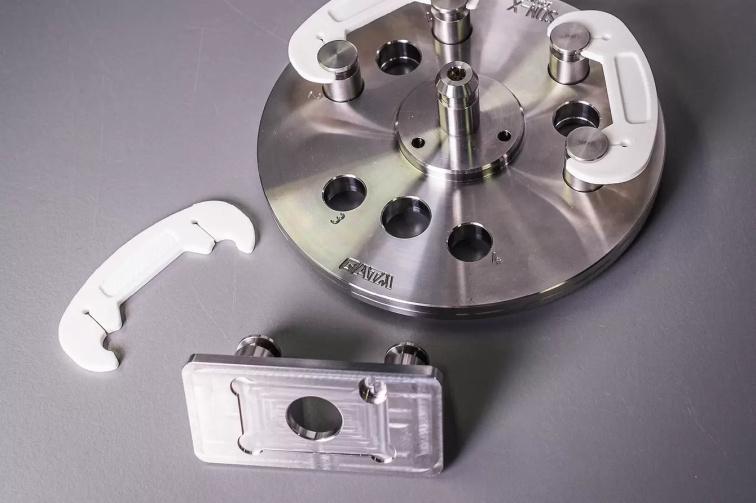

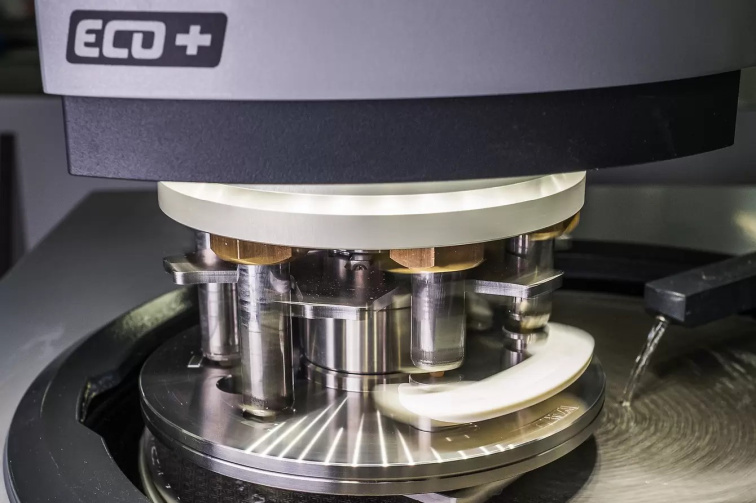

Proces broušení lze provádět například také na bruskách a leštičkách QATM Qpol 300 A1. K tomuto účelu jsou k dispozici držáky vzorků pro přípravu v režimu individuálního nebo centrálního přítlaku. Obzvlášť flexibilní je zde příprava s jedním kontaktním tlakem. Vzorky jsou obzvlášť rovnoměrně stlačeny pomocí dvou tlakových razníků. Pro broušení a v případě potřeby leštění jsou k dispozici brusné papíry z karbidu křemíku s různými velikostmi brusných zrn. Brusné papíry se mohou používat pro všechny minerály a rudy. Nabízejí optimální výsledky broušení měkkých a citlivých vzorků.

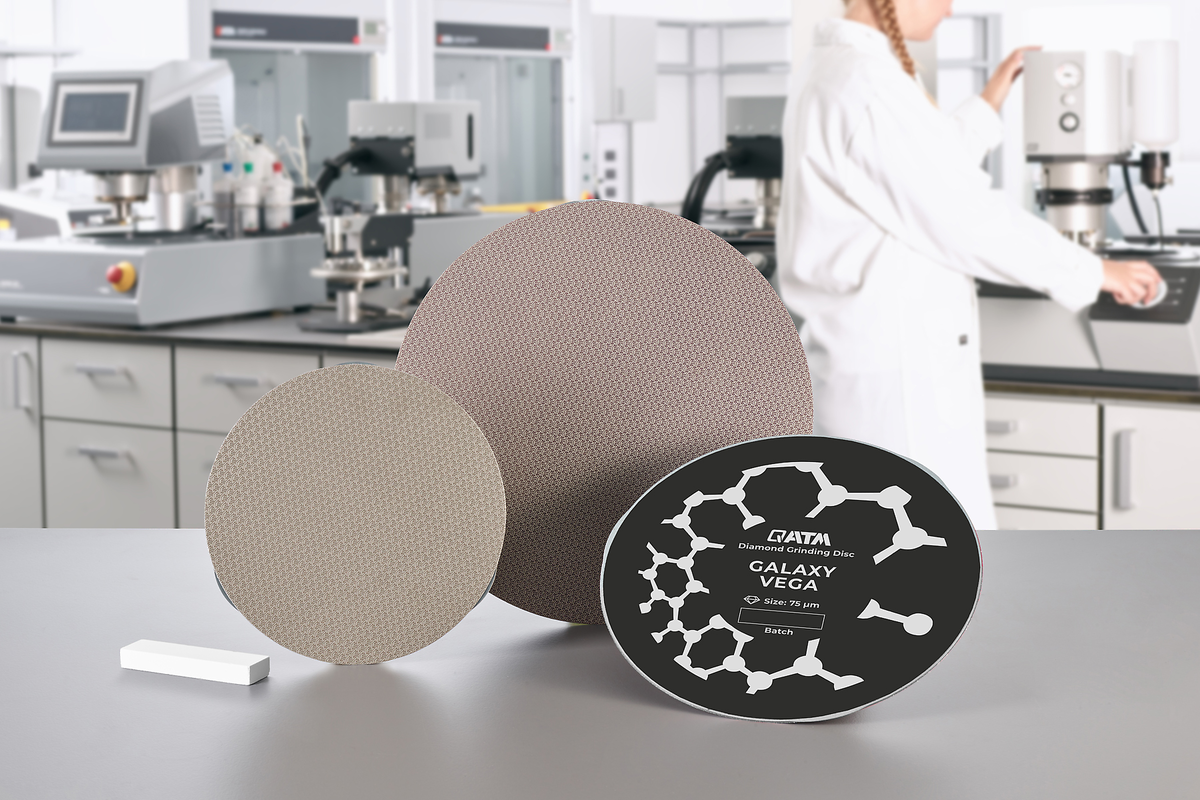

Diamantový brusný disk VEGA
QPREP Vega je brusný disk na pozinkovaném kovovém nosiči pro rovinné a předběžné broušení tvrdých materiálů. Na zadní straně je disk potažen vysoce kvalitním protiskluzovým potiskem. Brusný disk je vybaven diamanty vázanými v niklu. Funkční zadní potisk zajišťuje bezpečné přilnutí k magnetické fólii.

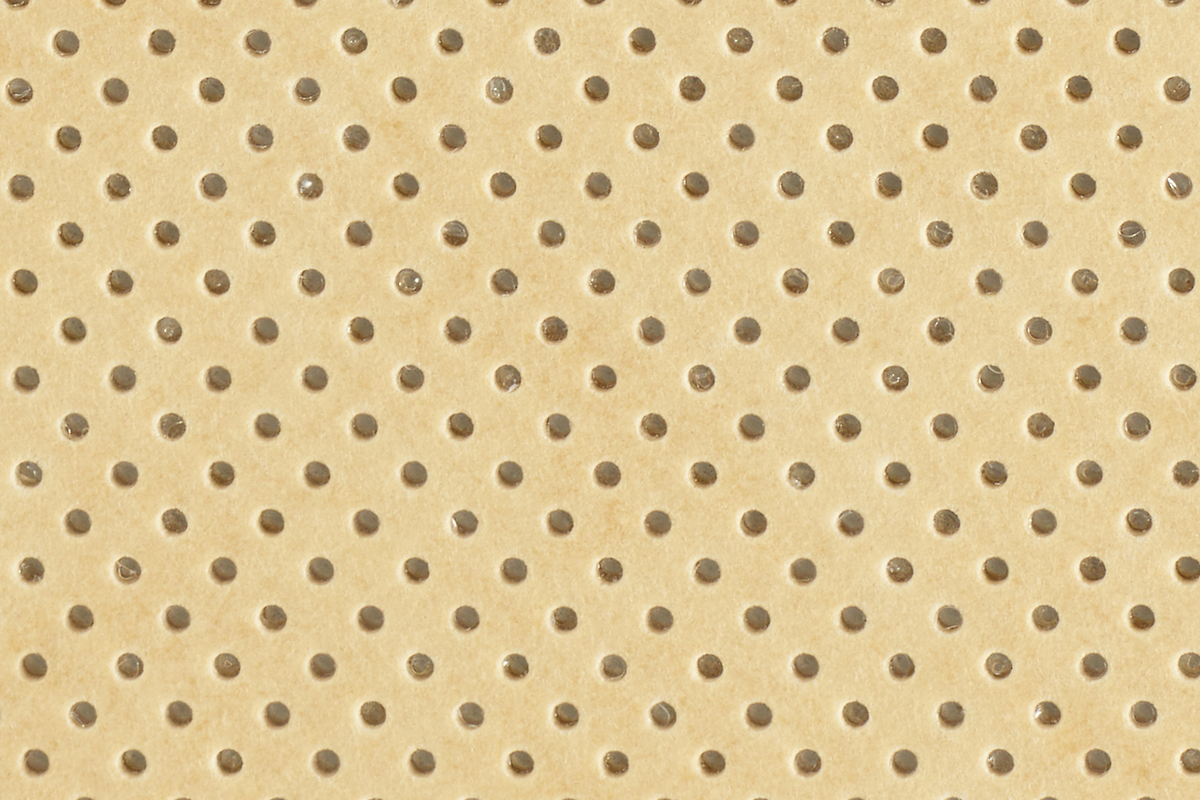

Galaxy PHI
Galaxy ALPHA
Galaxy DELTA
Galaxy IOTA
