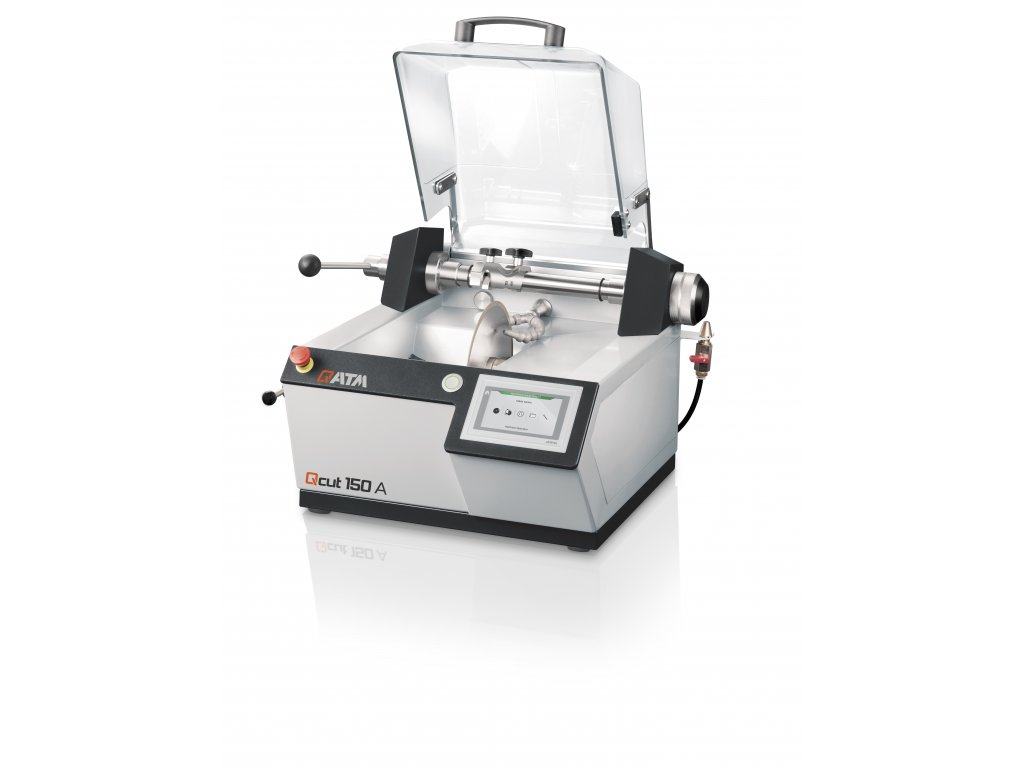

Qcut 150 A (Brillant 210 A)

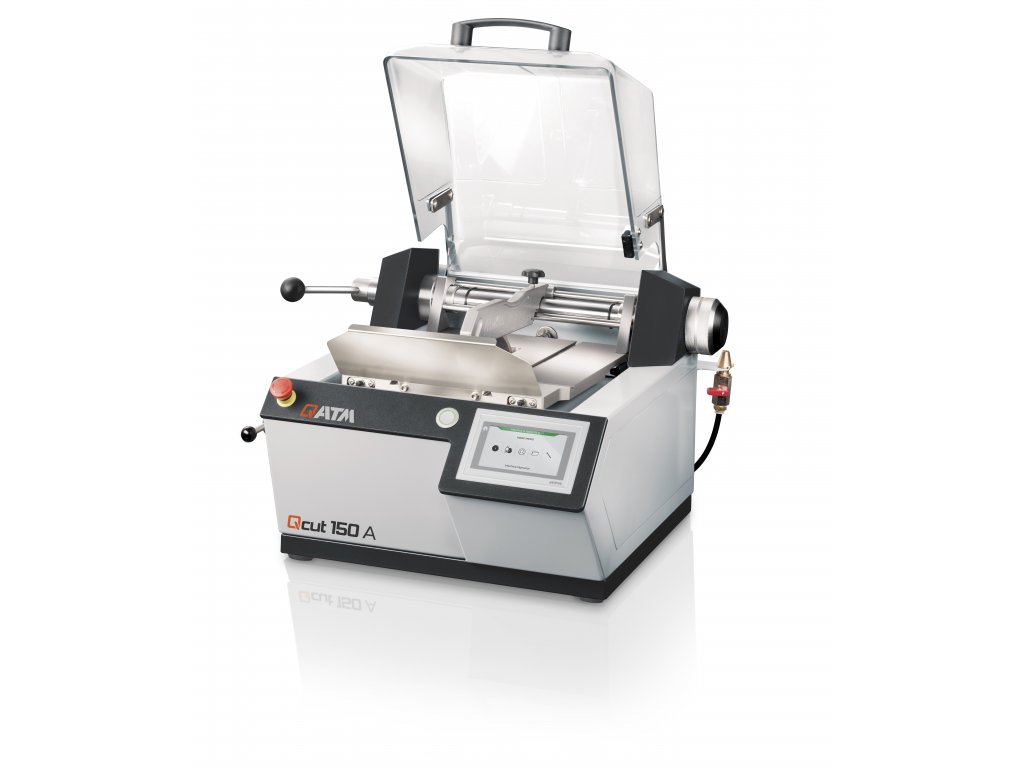

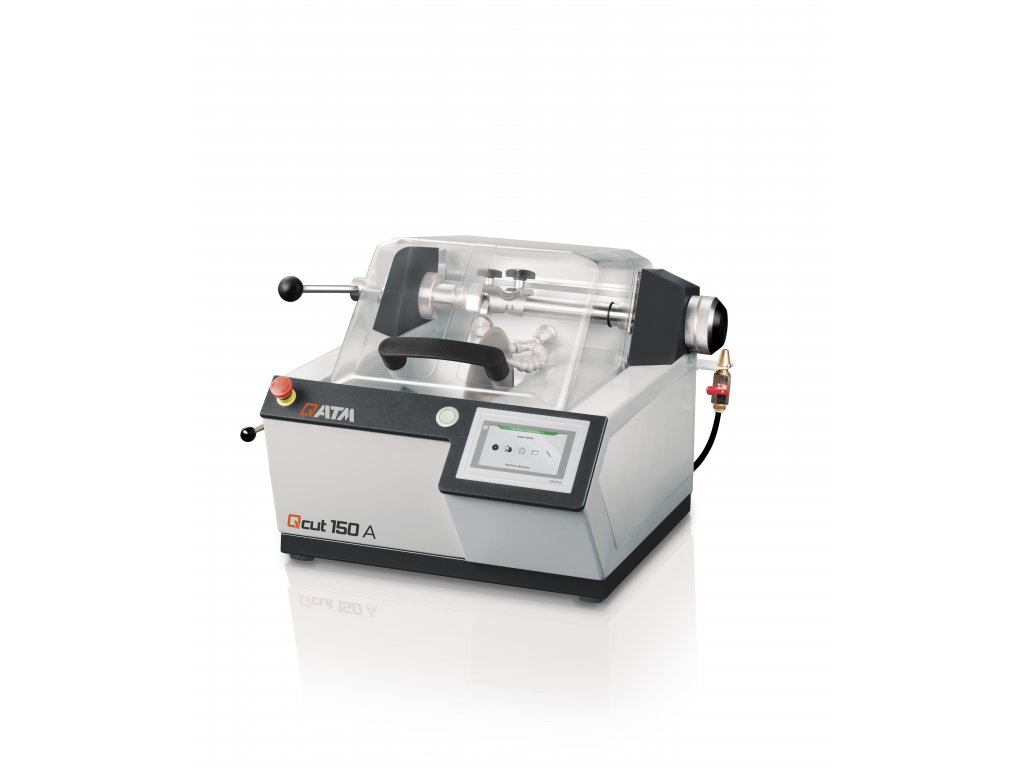

Qcut 150 A (Brillant 210 A) - automatická /manuální precizní metalografická rozbrušovací pila



Flexibilní automatická / manuální precizní rozbrušovací pila s přídavným automatickým posunem pro citlivé řezy a řezání obtížných vzorků, který používá dělící kotouče do průměru 203 mm / 8 ”.

CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M1870020
Značka QATM
Kategorie Precizní rozbrušovací pily


Qcut 150 A (Brillant 210 A) - automatická / manuální precizní metalografická rozbrušovací pila



Qcut 150 A (BRILLANT 210 A) je flexibilní automatická / manuální precizní rozbrušovací pila s přídavným automatickým posunem pro citlivé řezy a řezání obtížných vzorků, který používá dělící kotouče do průměru 203 mm / 8 ”.



BROŽURY, VIDEA

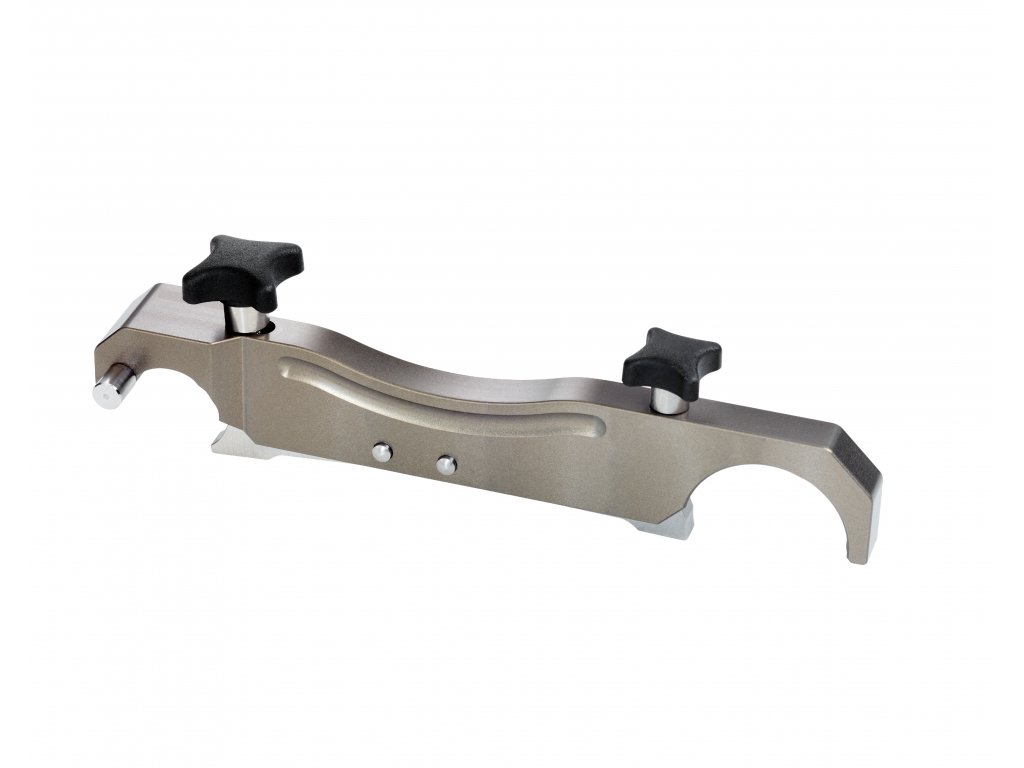

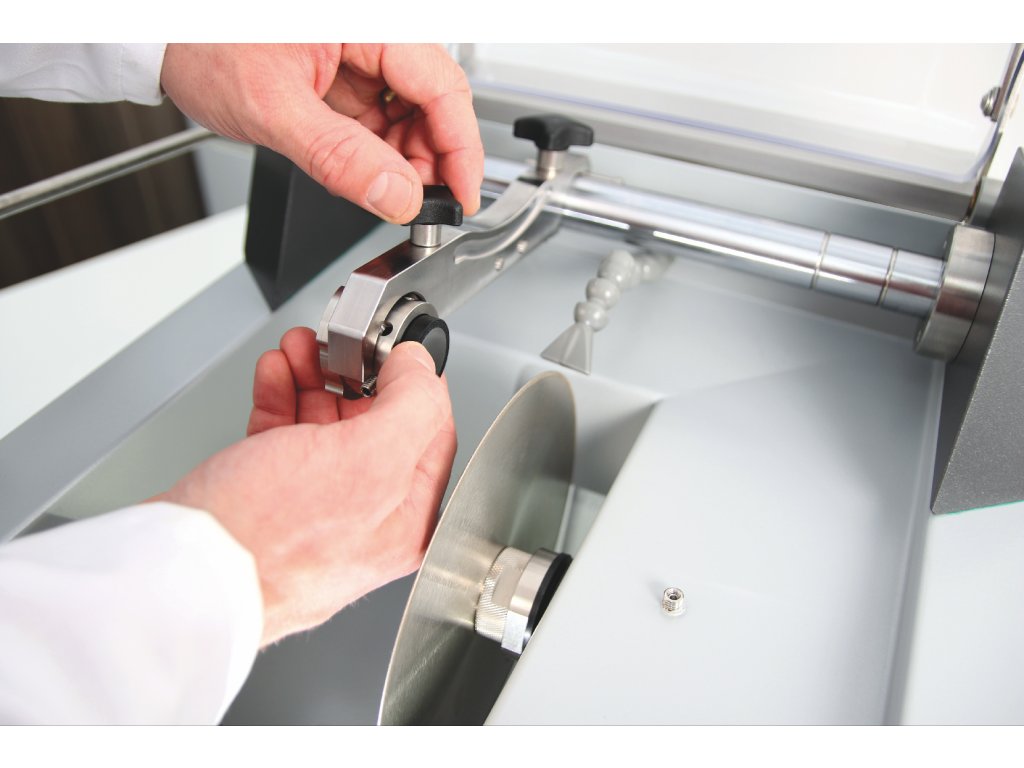

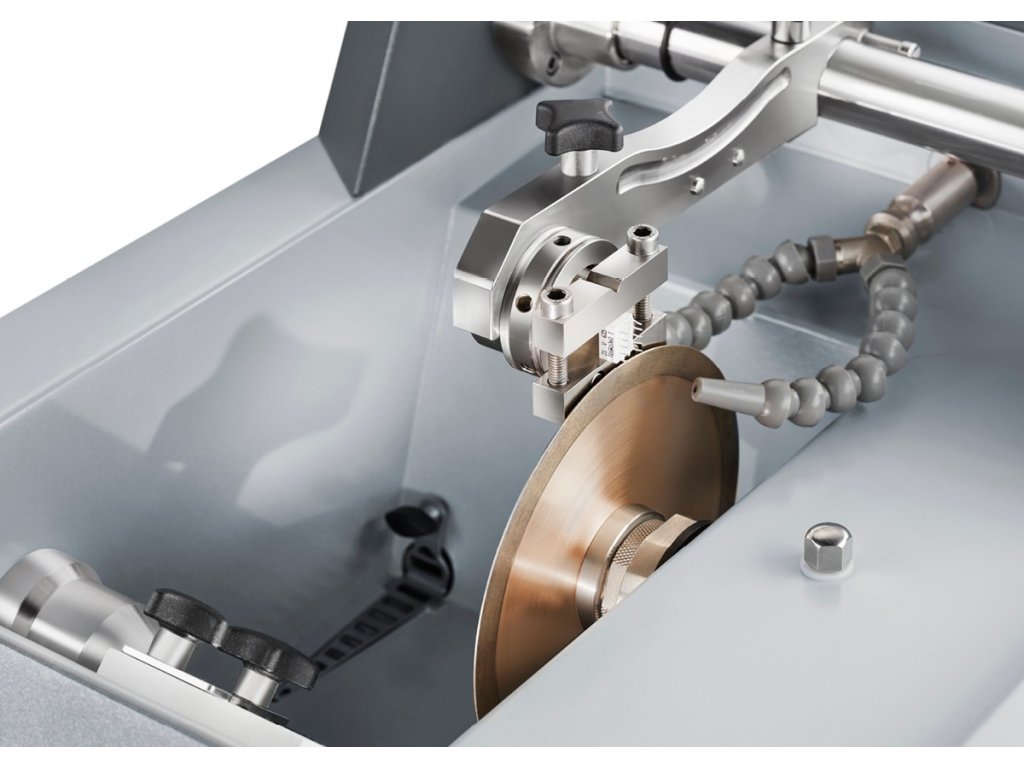

Tento kompaktní model je vybaven jak automatickým posuvem, tak také pákou pro manuální řezání. Volitelně dostupné upínací rameno, se zabudovaným snímačem síly, zajišťuje přesné a citlivé řezání s definovanou silou řezu.



Díky nové funkci „zónového řezání“ je možné individuálně přizpůsobit posuv nebo řeznou sílu jednotlivým oblastem vzorku, a to během jednoho řezného procesu. Snižuje deformaci a zahřívání materiálu, čímž se urychluje proces přípravy.



Pro řezání velkých dílů (jako PCB desky) je možné pilu rozšířit o velký pracovní stůl, který se na pilu uchytí zcela bez jakýchkoliv nástrojů. Tato konfigurace umožňuje bezpečné ruční řezání. Díky dalším funkcím, jako je volba režimu broušení nebo výběr různého chlazení, je Qcut 150 A (BRILLANT 210 A) jedním z nejuniverzálnějších zařízením na trhu, vhodné pro širokou škálu aplikací a materiálů.


POPIS PŘÍSTROJE:

  • přesná automatická / manuální rozbrušovací pila
  • až 5 různých režimů řezání: manuální, automatické, dle zatížení, režim broušení, řezání s připojením stolu (v závislosti na vybavení)
  • řezání řízené silou - dle zatížení (volitelně)
  • přídavný stůl (příslušenství)
  • automatická osa Y (vertikální pohyb)
  • funkce zónového řezání

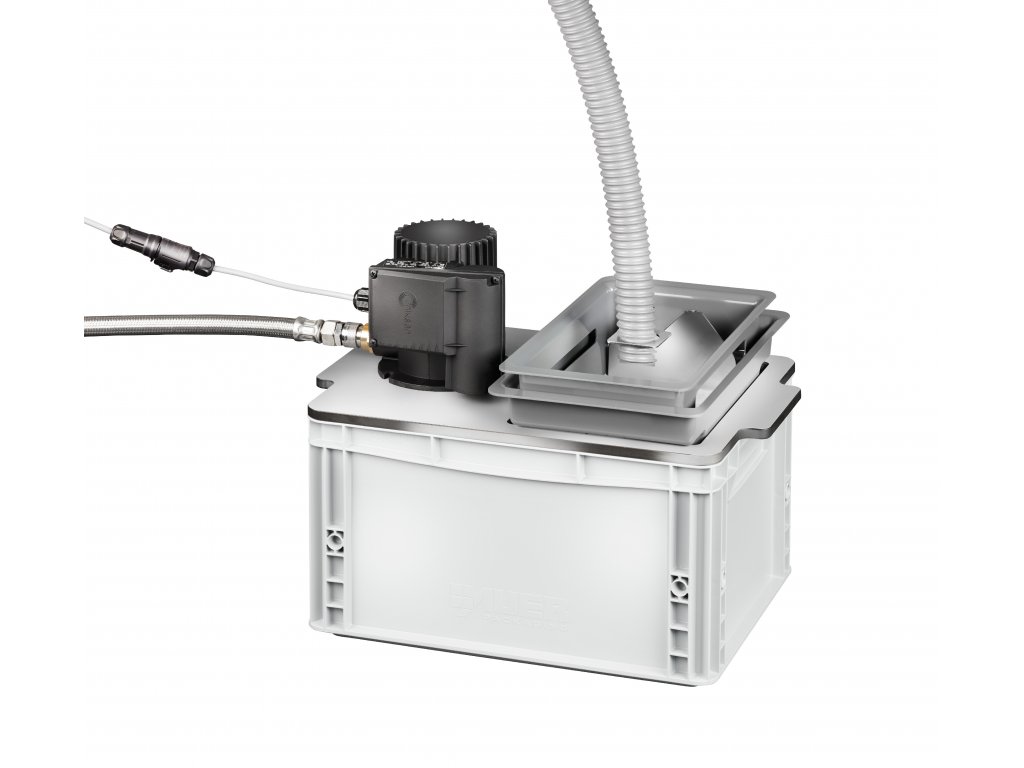

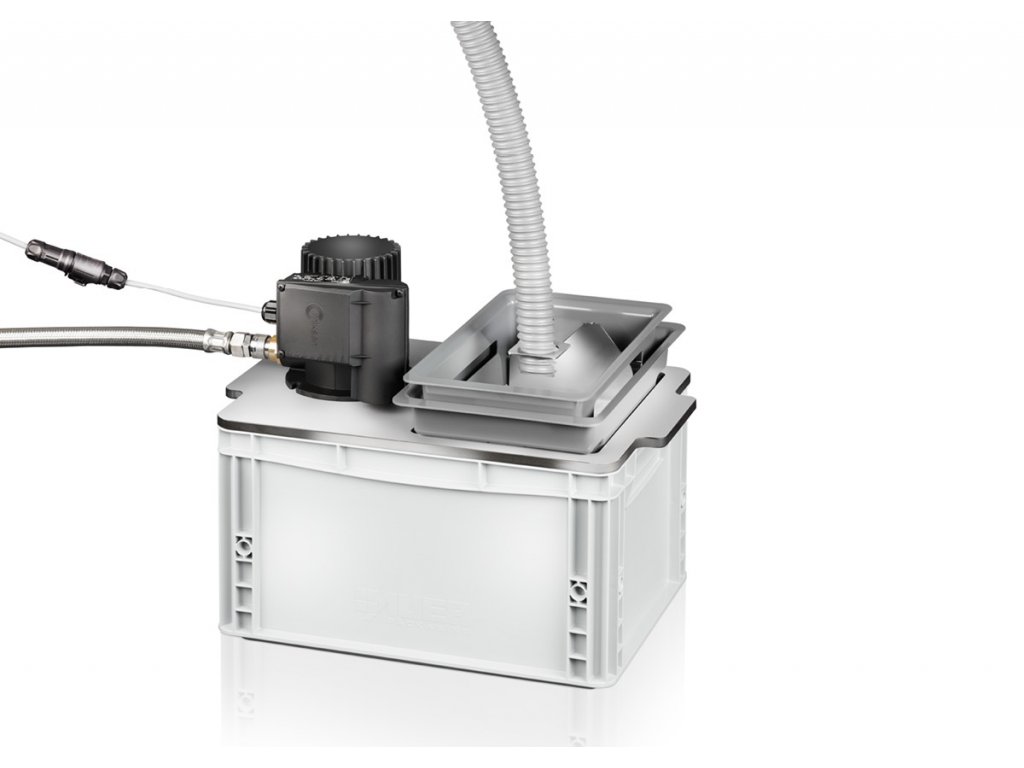

  • k dispozici jsou 4 různé chladicí systémy

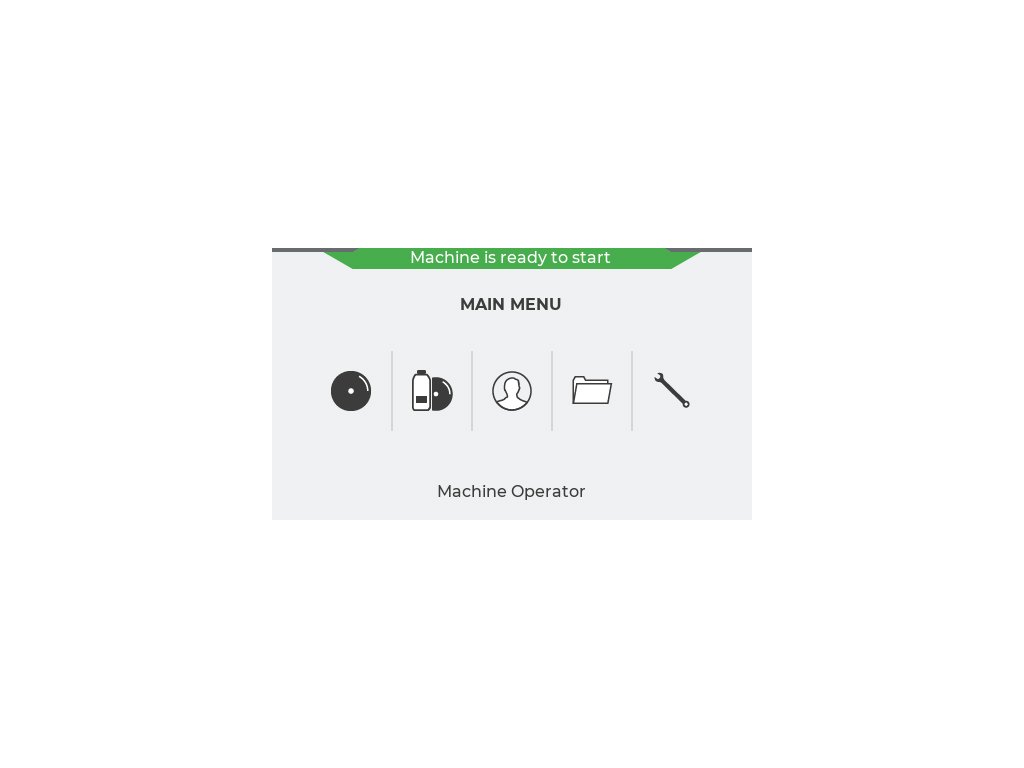

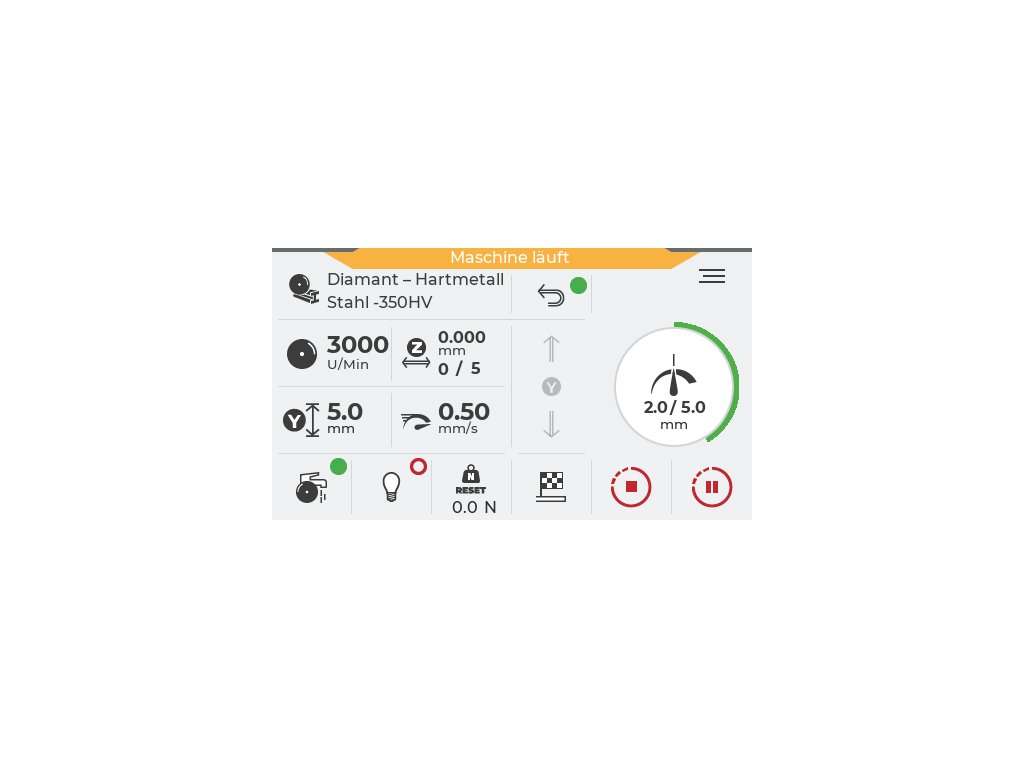

  • 4,3 "dotykový displej s intuitivním uživatelským softwarem QATM
  • lze uložit 200 programů na míru
  • LED osvětlení řezné komory
  • masivní pouzdro z nerezové oceli, práškově lakované

ŘEZÁNÍ ŘÍZENÉ SILOU - DLE ZATÍŽENÍ (VOLITELNÉ):

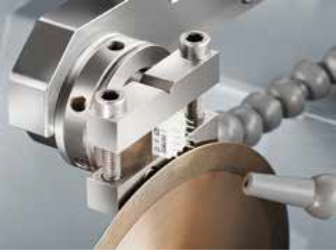

QCUT 150 A a

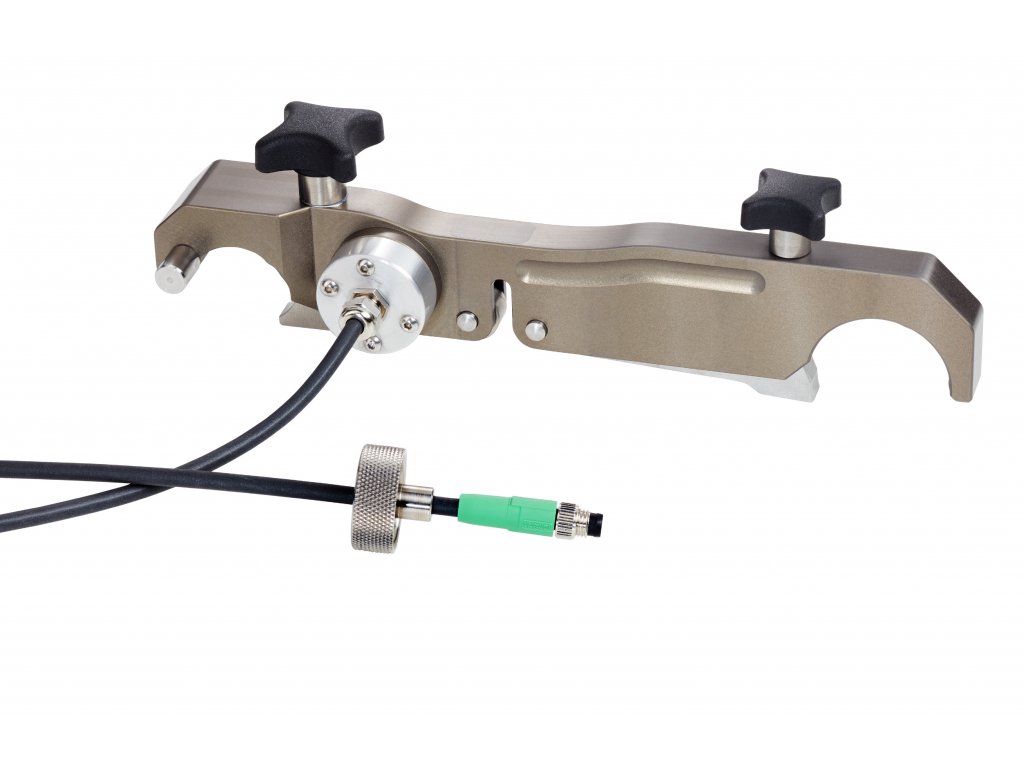

Během procesu řezání je díky vestavěnému tenzometru udržována konstantní řezná síla na vzorek.

Automaticky se mění rychlosti posuvu.

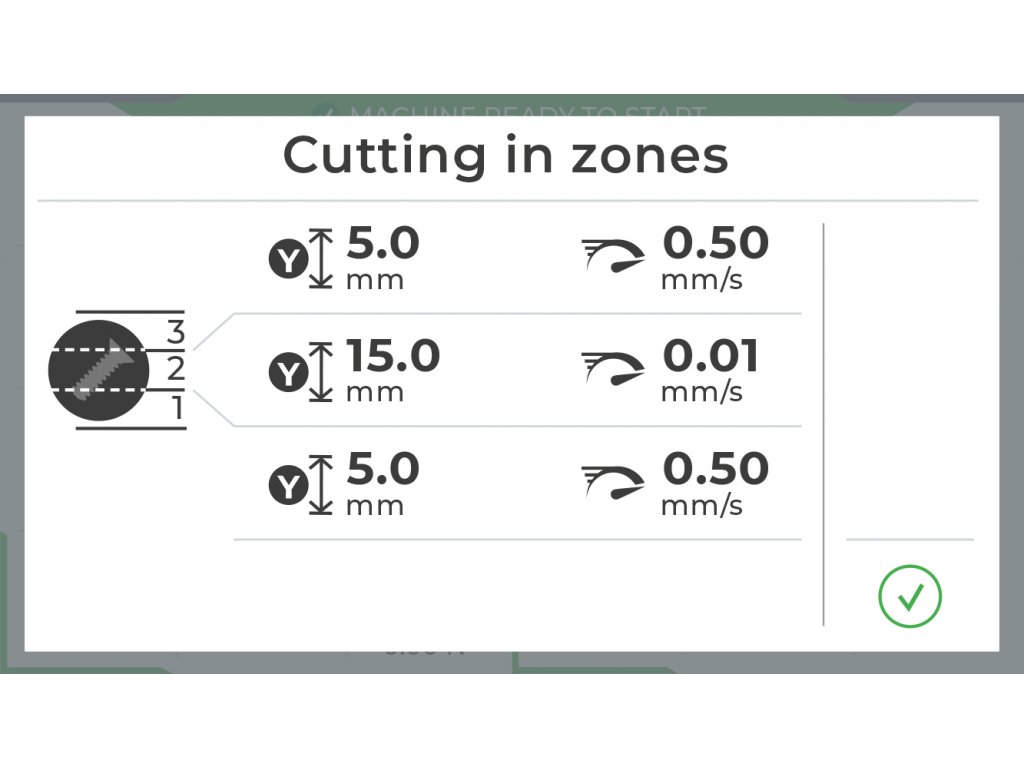

ZÓNOVÉ ŘEZÁNÍ:



Posuv nebo řezná síla lze individuálně přizpůsobit různým oblastem vzorků. Snižuje deformaci a zahřívání materiálu, čímž zkracuje proces přípravy.

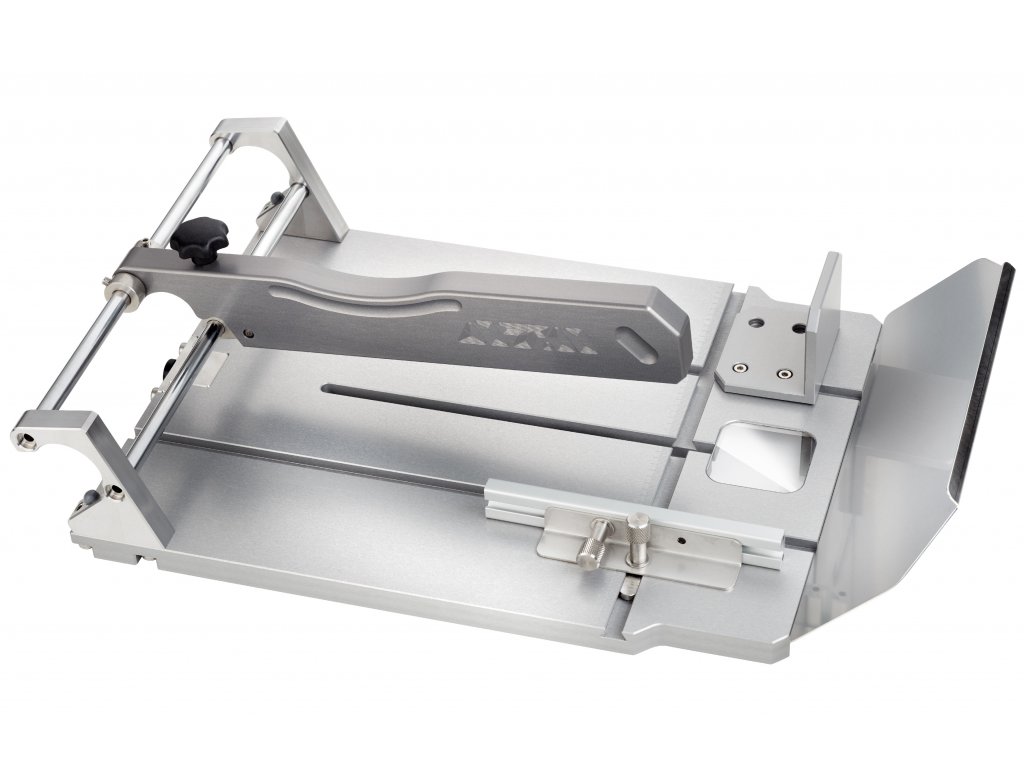

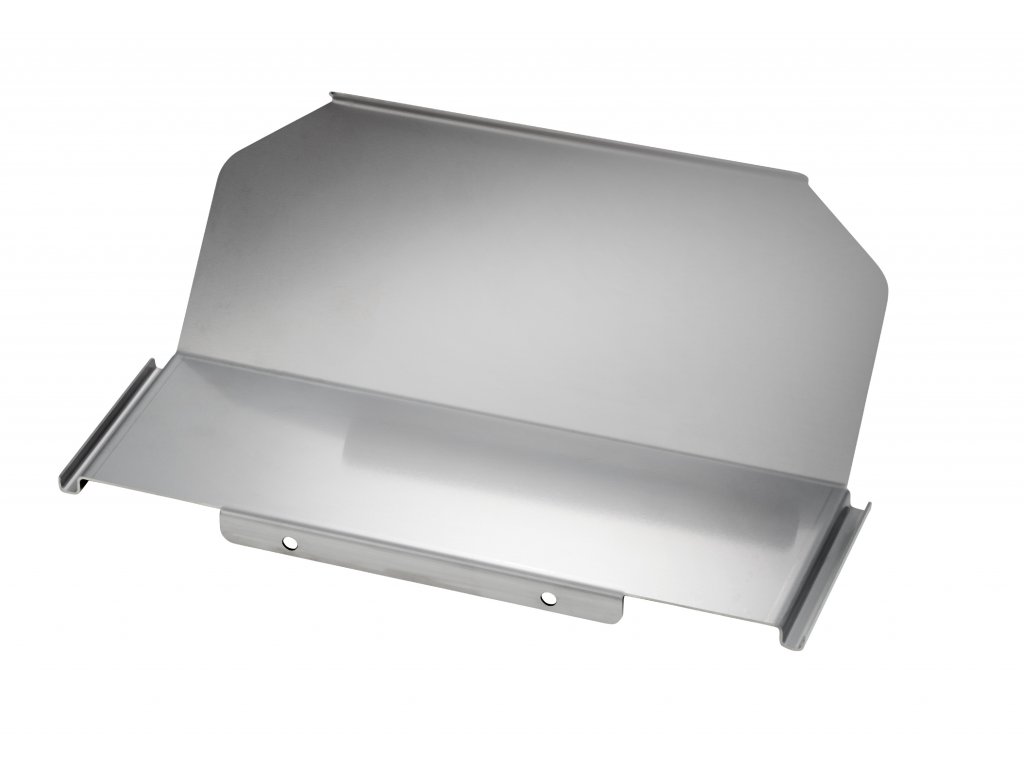

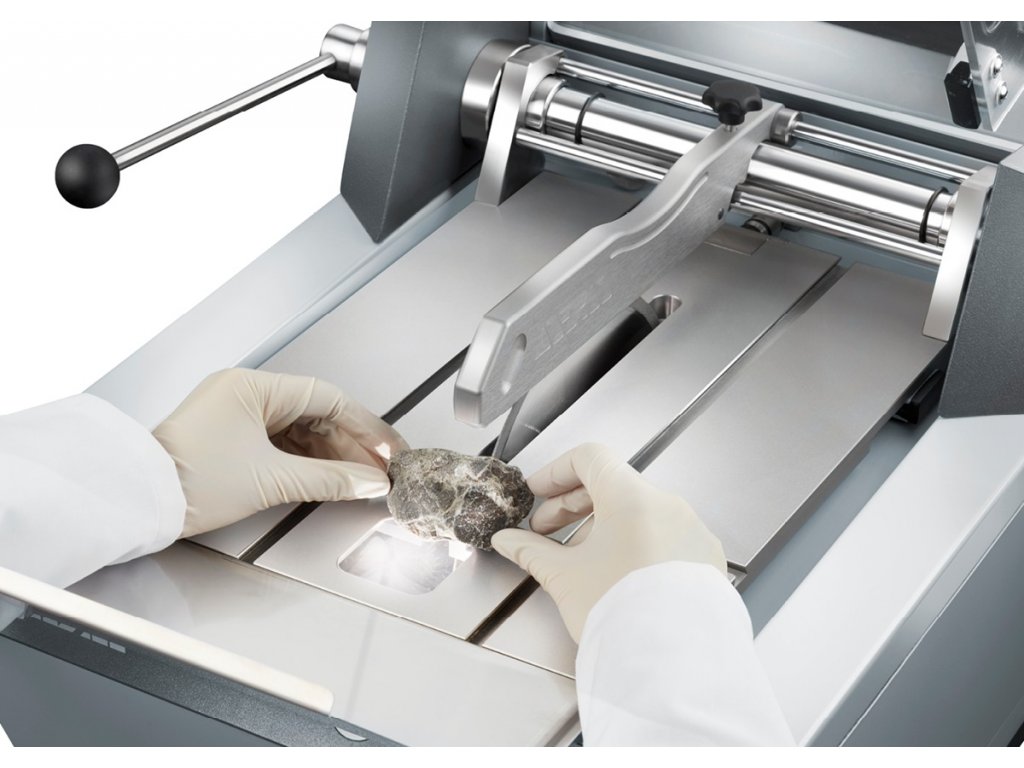

PRACOVNÍ STŮL:

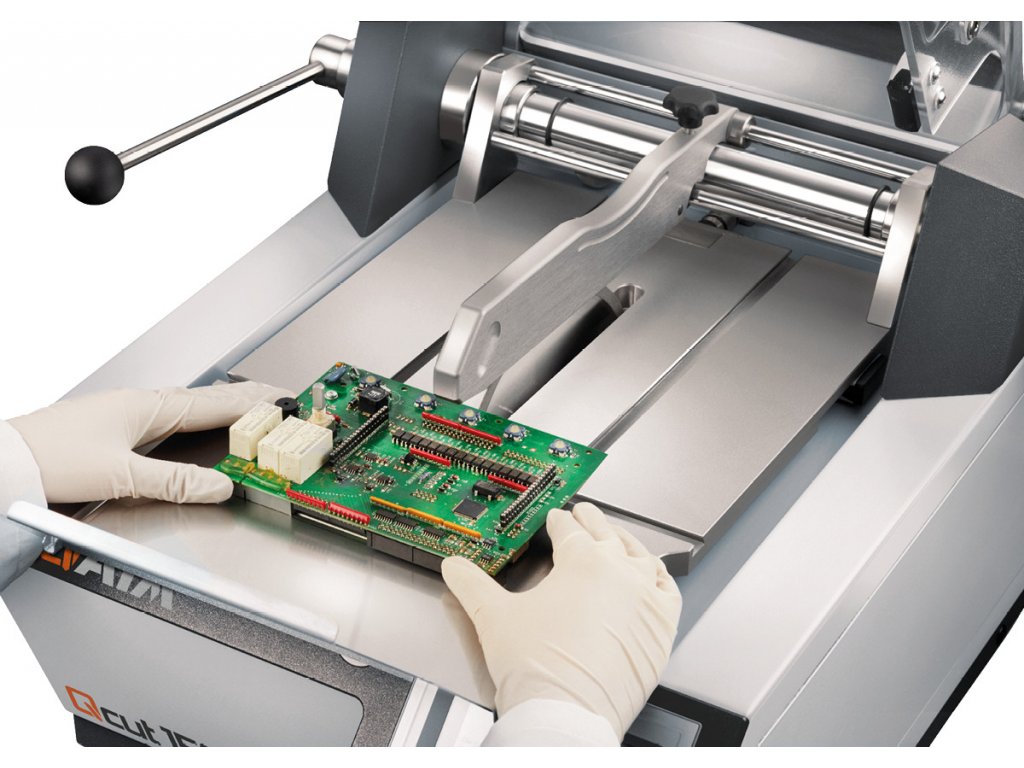

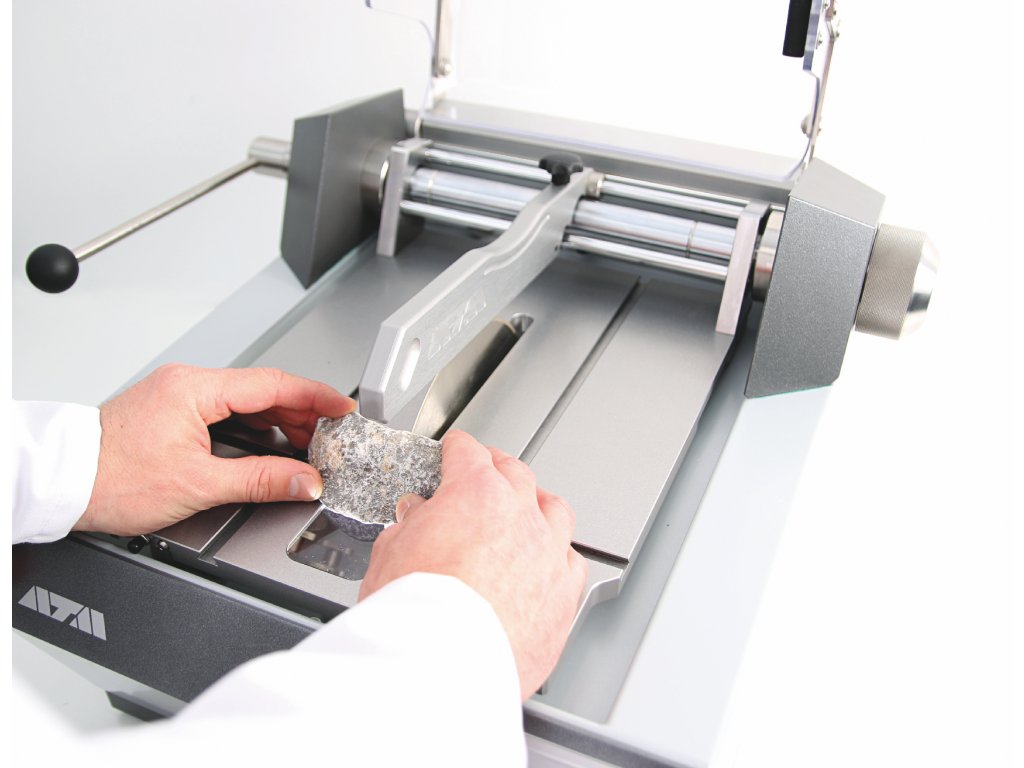

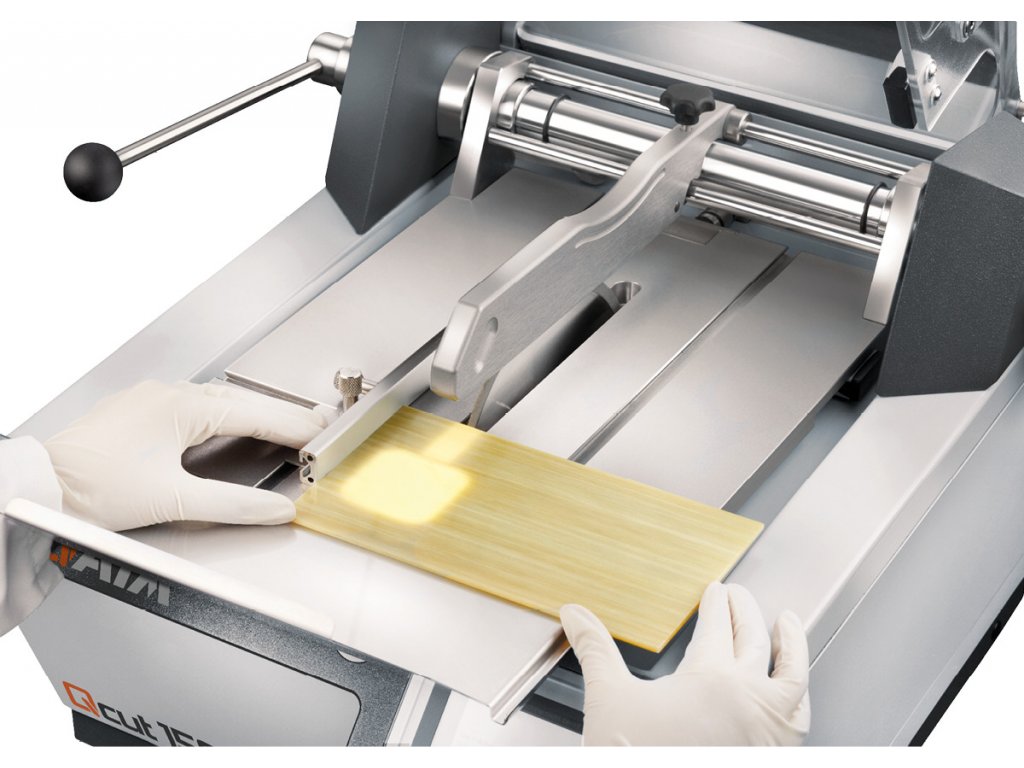

QCUT 150 A b Jednoduše připojitelný pracovní stůl pro bezpečné řezání velkých dílů v ruce.

PŘÍČNÝ POSUV

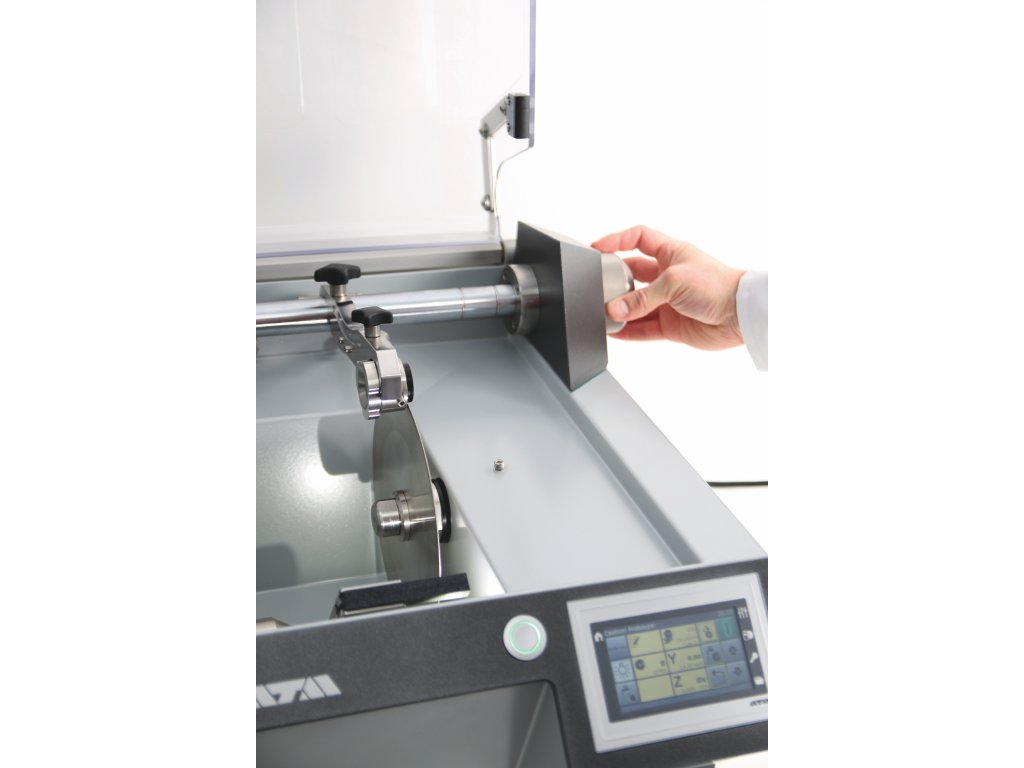

Pro přípravu paralelních řezů, případně pro řízené odbrušování vzorků, je pila vybavena příčným posunem s přesností 5 µm.

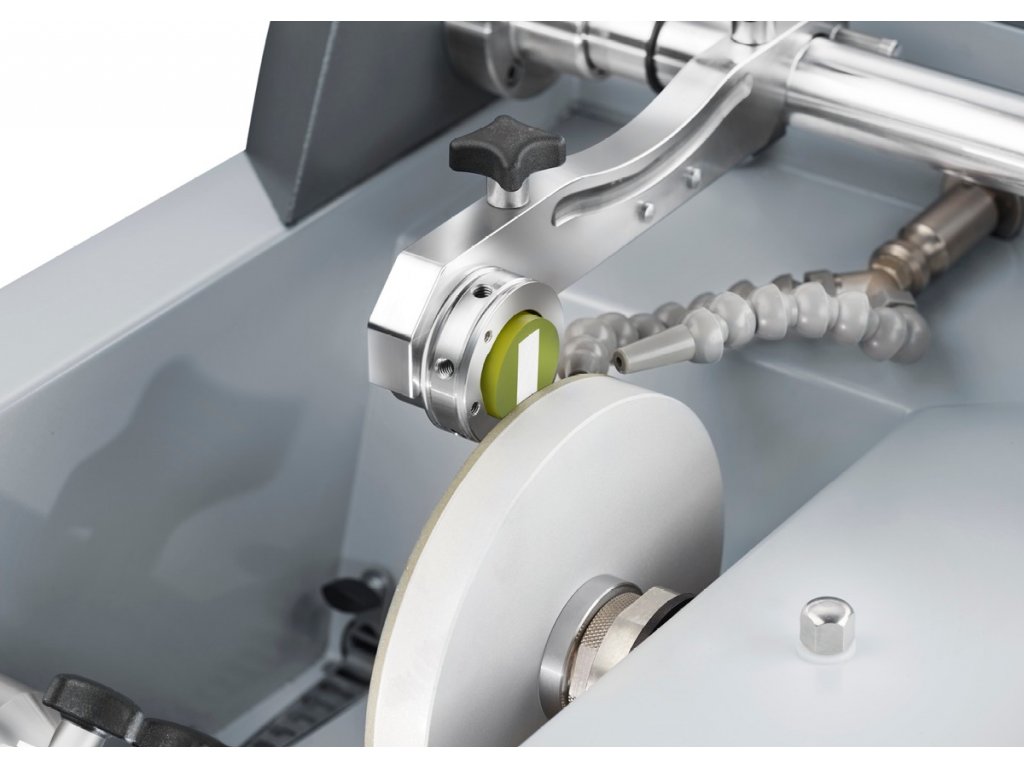

ŘÍZENÉ ODBRUŠOVÁNÍ

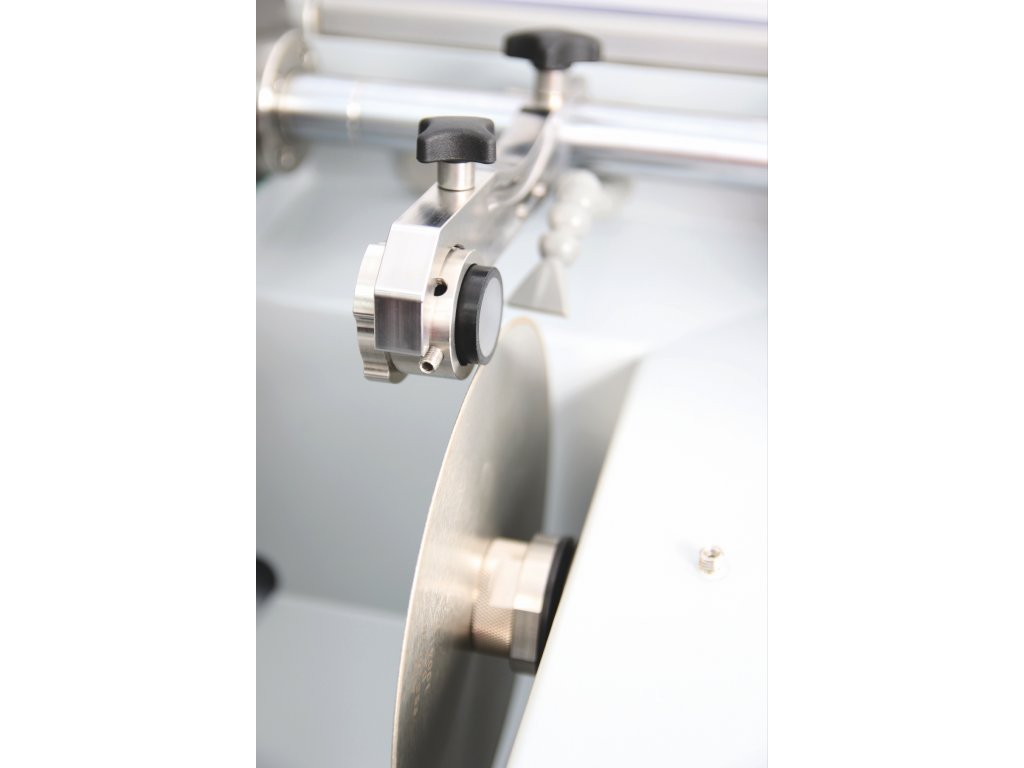

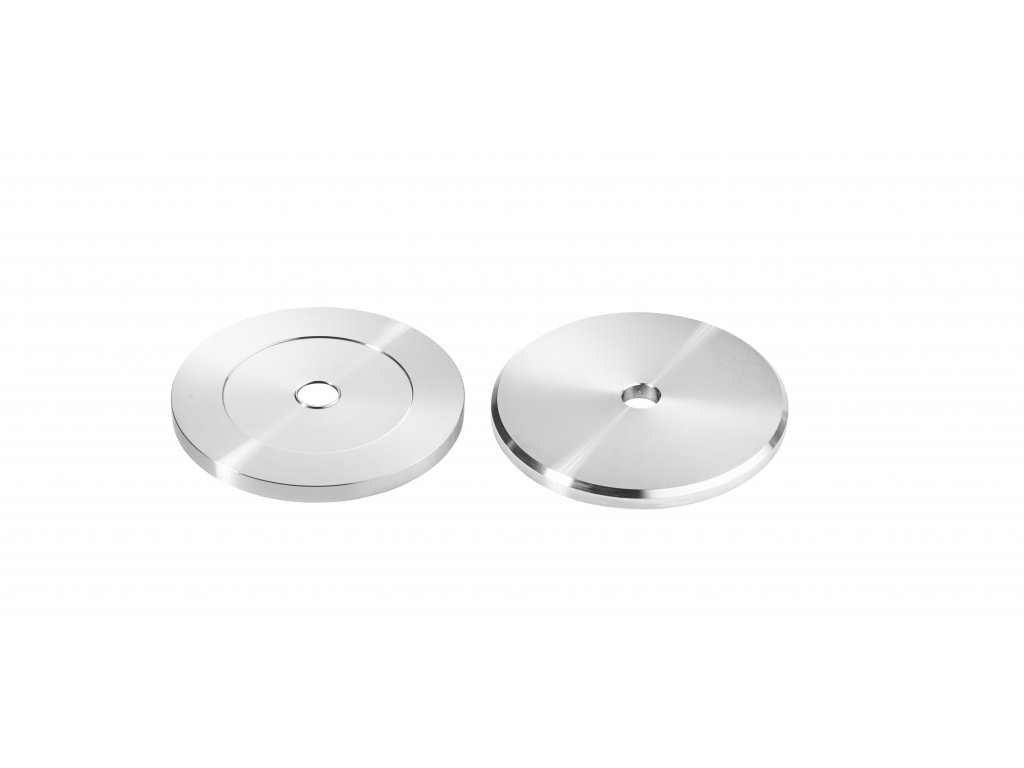

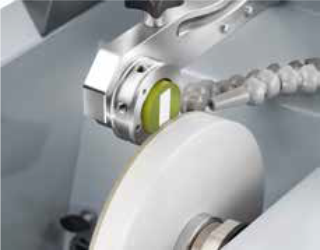

QCUT 150 A c V režimu odbrušování je možné pomocí brusných kamenů manuální nebo automatické odbrušování vzorků.






POPIS PŘÍSTROJE:



Dělící kotouč až do Ø 203 mm / 8 "
Max. řezná kapacita Ø 40 mm
Max. řezná síla / přírůstky 10N / 0,5N
Rychlost posuvu 0,01-20 mm / s
Osa Y (vertikální pohyb) 120 mm manuální / automatická
Osa Z (příčný posuv) 25 mm
Přesnost osy Z 0,005 mm
Rychlost proměnná 300-3000 ot / min
Příkon 0,75 kW
Výkon 0,37 kW (S1)
Š x V x H 545 x 391 x 566 mm
Hmotnost 45 kg (v závislosti na vybavení)

 BROŽURY:

pdf Brožura Qcut 150 A (Brillant 210 A) (1.1 MB)
pdf Brožura shrnutí - Qcut 150 A (Brillant 210 A) (1 MB)



pdf OSTATNÍ BROŽURY KE STAŽENÍ...




 VIDEA:







OSTATNÍ VIDEA KE SHLÉDNUTÍ:

Hmotnost 41 kg
Číslo celního sazebníku 84798997
Země původu DE
Dělící kotouč až do Ø 203 mm / 8 "
Max. řezná kapacita Ø 40 mm
Max. řezná síla / přírůstky 10N / 0,5N
Rychlost posuvu 0,01-20 mm / s
Osa Y (vertikální pohyb) 120 mm manuální / automatická
Osa Z (příčný posuv) 25 mm
Přesnost osy Z 0,005 mm
Rychlost proměnná 300-3000 ot / min
Příkon 0,75 kW
Výkon 0,37 kW (S1)
Š x V x H 545 x 391 x 566 mm
Hmotnost 45 kg (v závislosti na vybavení)
