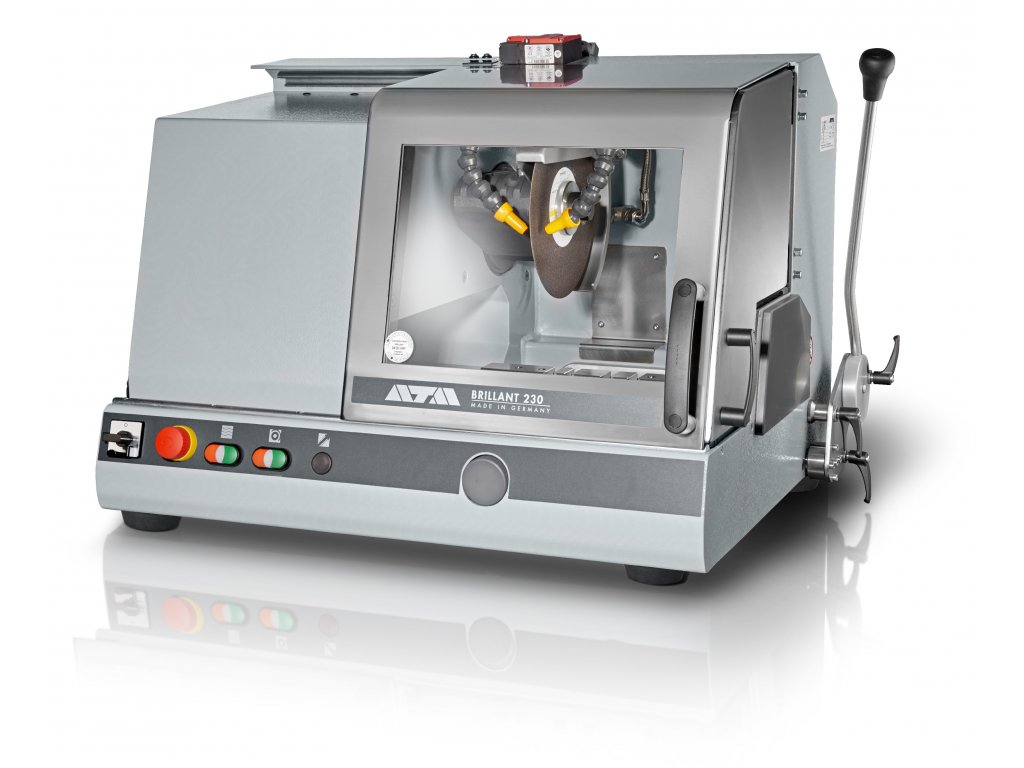

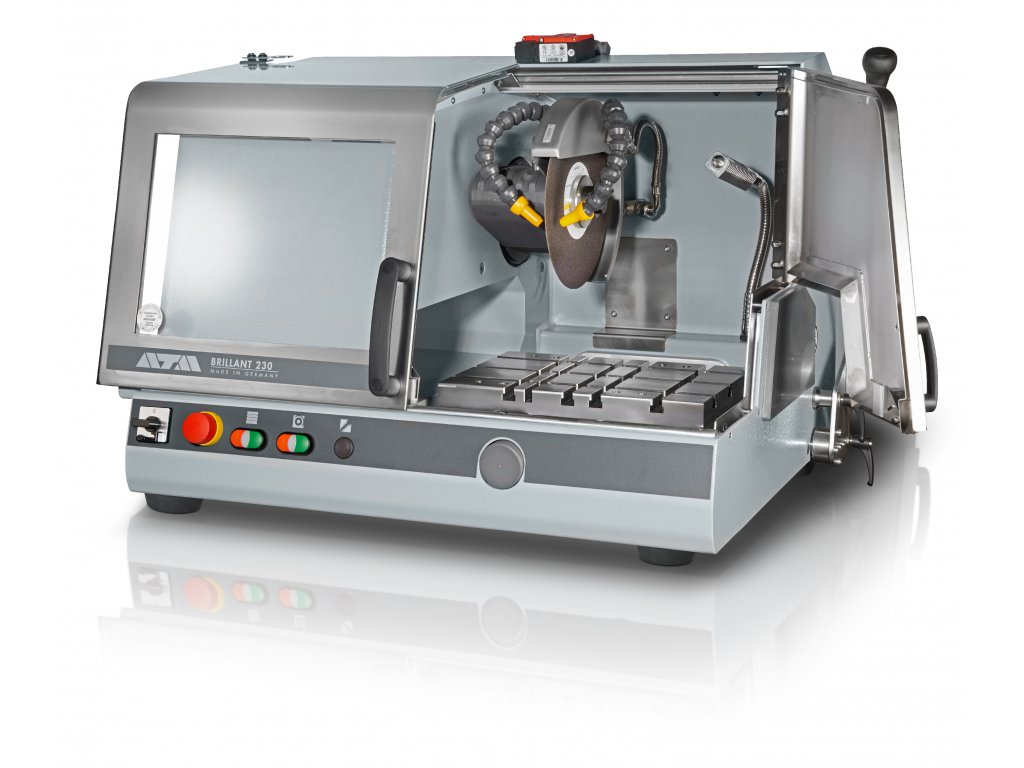

Brillant 230



Brillant 230 - manuální metalografická rozbrušovací pila  - max. Ø kotouče 300 mm



Manuální metalografická rozbrušovací pila s přesným a dynamickým pohybem dělícího kotouče je určena pro středně velkého množství vzorků nebo velkých vzorků měkčích slitin do velikosti 110mm. Vzhledem k jednoduchosti vyžaduje zařízení minimální nároky na údržbu a obsluhu. Konstrukce pily s průchozím otvorem umožňuje dělit i velmi dlouhé vzorky jako jsou tyče a trubky.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M1820000
Značka QATM
Kategorie Stolní rozbrušovací pily


Brillant 230 - manuální metalografická rozbrušovací pila  - max. Ø kotouče 300 mm



BROŽURY, VIDEA



Manuální metalografická rozbrušovací pila s přesným a dynamickým pohybem dělícího kotouče je určena pro středně velkého množství vzorků nebo velkých vzorků měkčích slitin do velikosti 110mm. Vzhledem k jednoduchosti vyžaduje zařízení minimální nároky na údržbu a obsluhu. Konstrukce pily s průchozím otvorem umožňuje dělit i velmi dlouhé vzorky jako jsou tyče a trubky.


POPIS PŘÍSTROJE:

  • precisní manuální pohyb dělícího kotouče ve vertikálním směru, nastavitelný úhel dělící páky
  • nastavitelný dělící stůl v ose X
  • posuvné čelní dveře a boční dveře s bezpečnostním zámkem

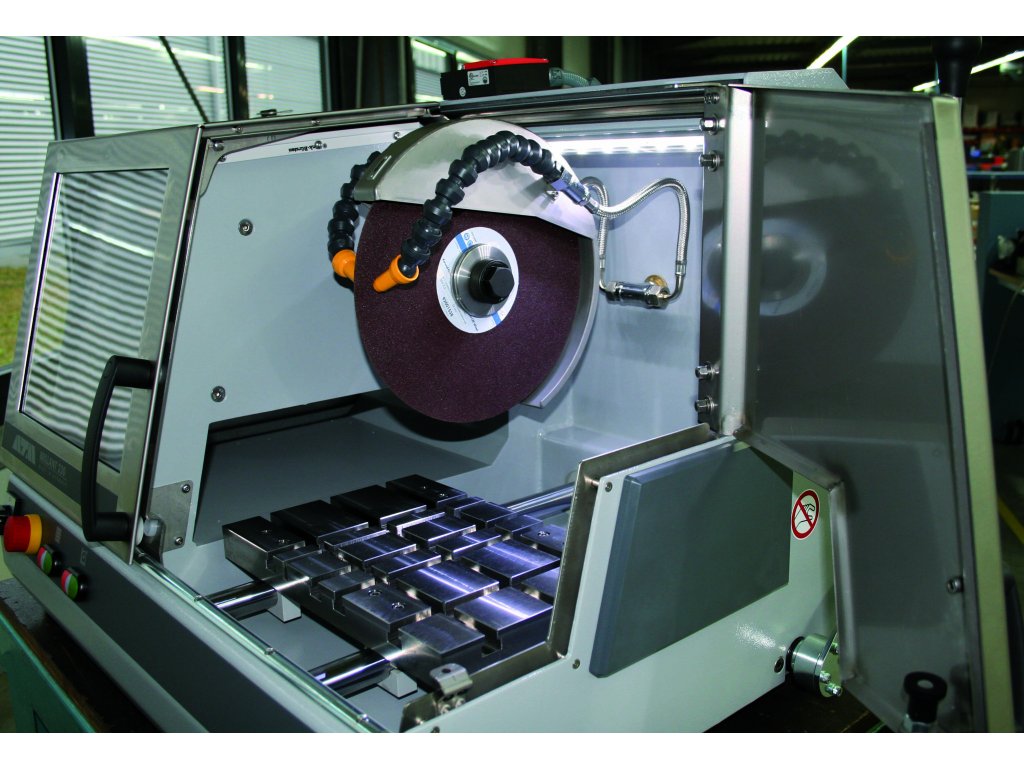

  • dělící nerezový stůl s T-drážkami
  • možnost otevření dělícího prostoru s obou stran pro dělení dlouhých součástí
  • LED osvětlení vnitřního prostoru, kryt hnacího hřídele
  • Easy-nut – speciální matice pro snadnou výměnu dělících kotoučů
  • masívní hliníková konstrukce, povlakováno práškovým plastem

JEMNÉ DYNAMICKÉ ŘEZÁNÍ

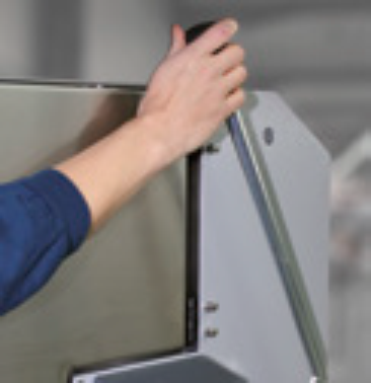

B230 1

Vertikální pohyb (osa-Y) je ovládán pákou s elektromechanickou brzdou. Pohyb páky je pomocí převodovky převeden na hnací kyvné rameno, takže vertikální řez jde velmi plynule, lehce a hlavně přesně.




MANUAL HORIZONTAL MOVEMENT



B230 2

The manual horizontal movement allows cutting long parts longitudinally and easy positioning of the sample below the cut-off wheel.




INNOVATIVE DETAILS

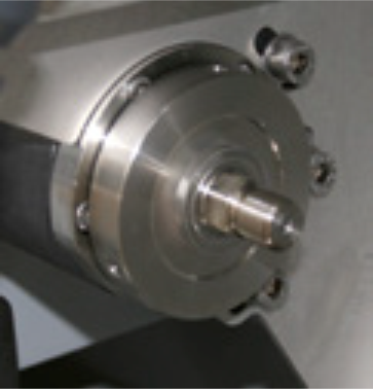

B230 3

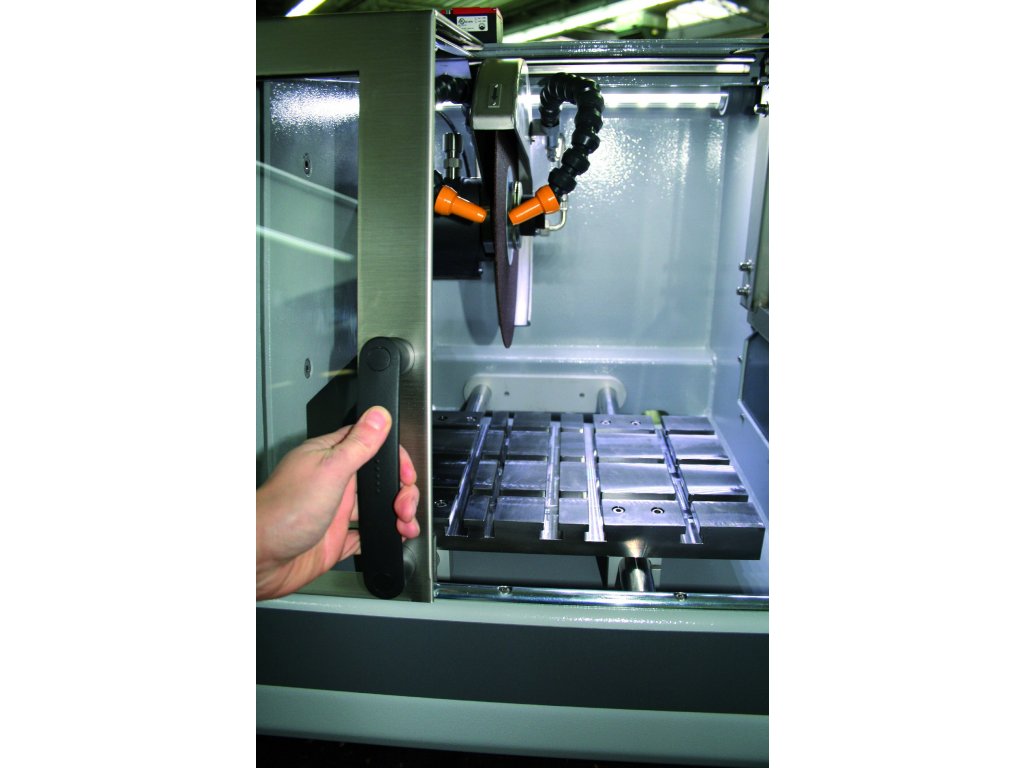

The sliding front door and the side door with safety interlock allow easy and optimal access to the cutter chamber. Further, the LED cutting chamber illumination is energy-saving. The arbour is protected against wearing by an nterchangeable ring.






Z-AXIS

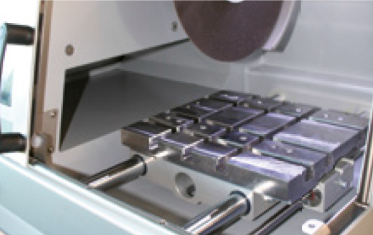

B230 4

The manual Z-axis can be adjusted with 0.1 mm precision for parallel cuts.






LASER ALIGNMENT AID

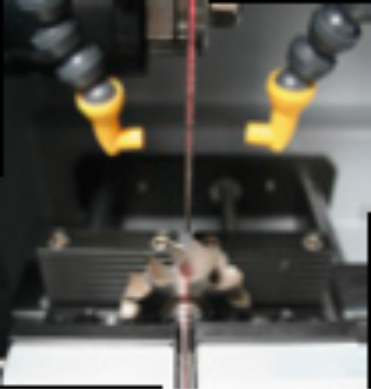

B230 5

  • laser line to visualize the cutting line
  • laser class 1






PARAMETRY:

Hmotnost 130 kg
Max. rozměry vzorku max. Ø 110 mm
Průměr kotouče max. Ø 300 mm
Rozměry stolu 380 x 250 mm, drážky 12 mm
Průměr hřídele Ø 32 mm
Frekvence otáčení 2800/min
Výkon 4 kW

BROŽURY:

pdf Brožura Brillant 230 (384.8 kB)

pdf Brožura Brillant 230-250 (690.2 kB)
pdf Brožura upínací prvky (2.1 MB)



pdf Metalco - Rychloupínací svěráky

pdf Metalco - Rychloupínací svěráky II.

pdf Metalco - Speciální úpravy rozbrušovacích strojů

pdf Metalco - Svěráky a další upínací prvky

pdf Metalco - Úhlové upínání

pdf Metalco - Upínání otočné

pdf Metalco - Upínání podélných řezů

pdf Metalco - Upínání přírub

pdf Metalco - Zákaznické úpravy svěráků



pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:







 OSTATNÍ VIDEA KE SHLÉDNUTÍ:

Hmotnost 140 kg
Číslo celního sazebníku 84798997
Země původu DE
Max. rozměry vzorku max. Ø 110 mm
Průměr kotouče max. Ø 300 mm
Rozměry stolu 380 x 250 mm, drážky 12 mm
Průměr hřídele Ø 32 mm
Frekvence otáčení 2800/min
Výkon 4 kW

ATM - výrobce přístrojů pro metalografii1200x674

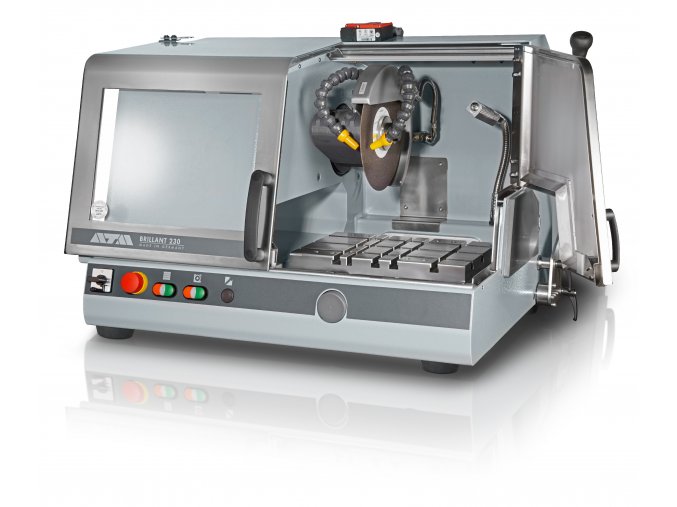

Brillant 230 (zdroj Mager)
