Qcut 500 A (BRILLANT 275)

Qcut 500 A (BRILLANT 275) - automatická rozbrušovací pila  - Ø 432 mm

BROŽURY, VIDEA

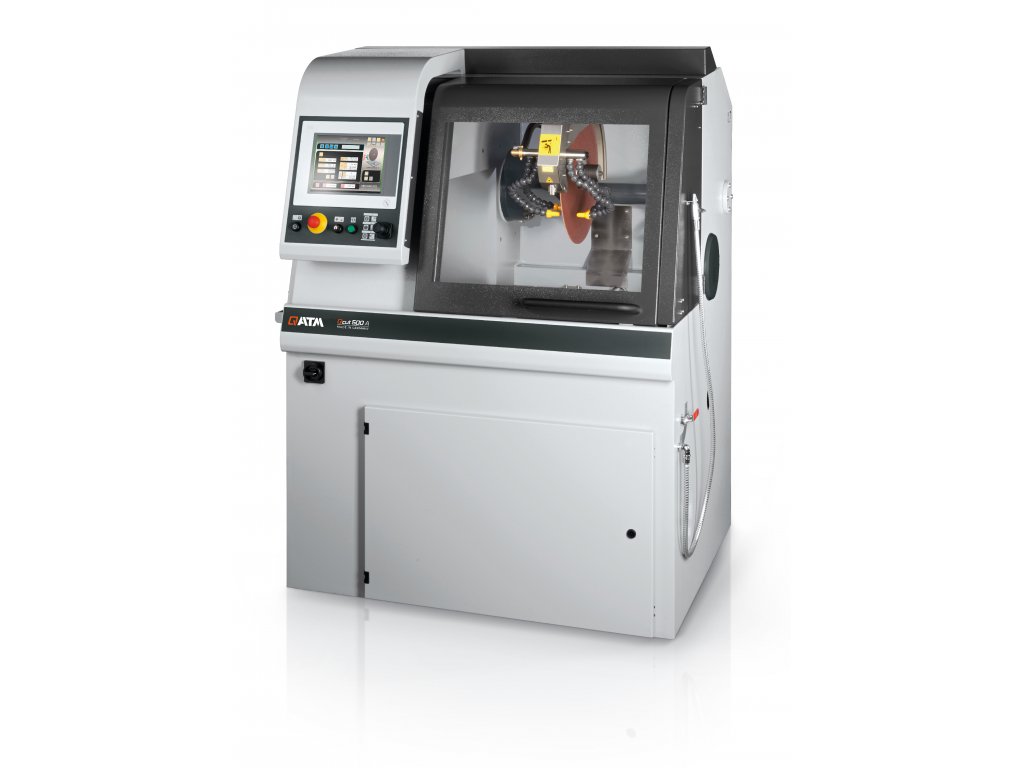

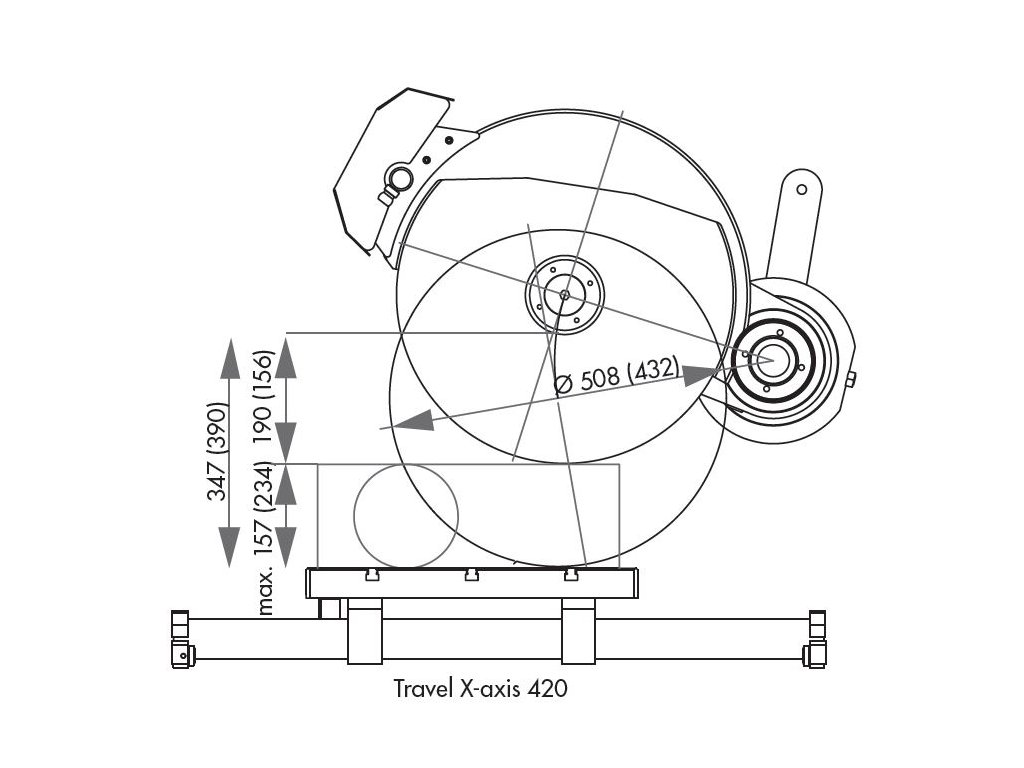

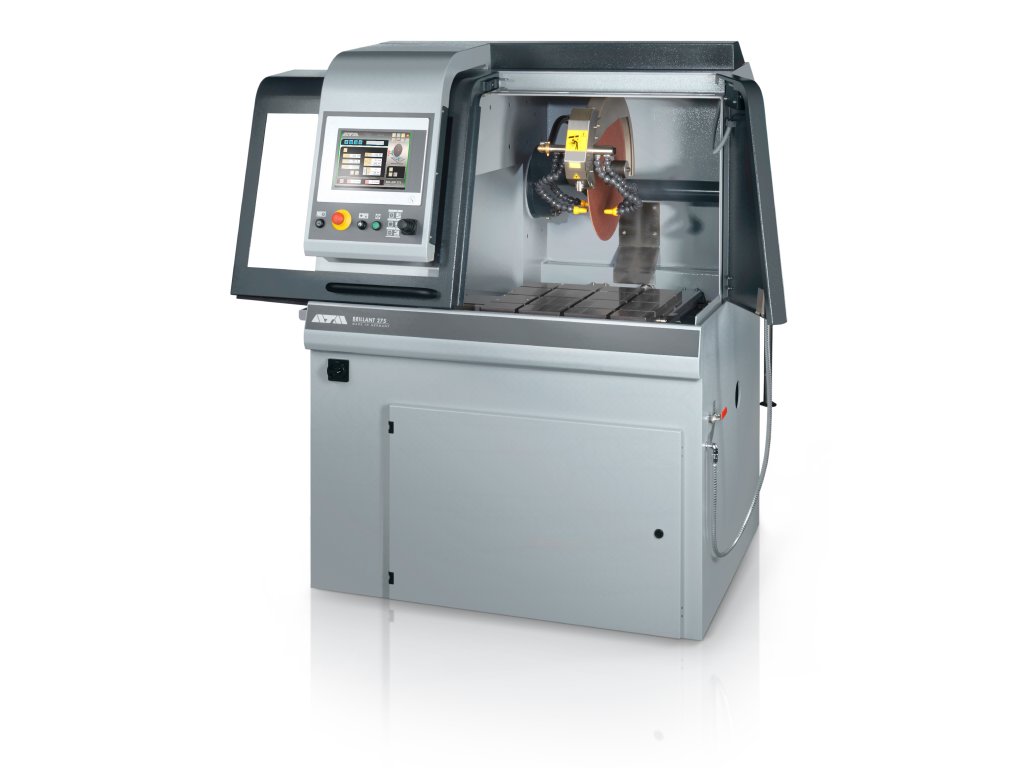

Automatická rozbrušovací pila Qcut 500 A (BRILLANT 275) kombinuje to nejlepší z funkcí a konstrukce, obsažených v rozbrušovacích pilách QATM (do 2019 ATM), zejména precizně elektronicky řízený proces dělení a automatický pohyb ve dvou osách. Dělící kotouč o velikosti až 500 mm a motor o výkonu 15kW zabezpečí bezproblémové dělení obrobků o velikosti až 190 mm (dle konfigurace stroje).

Pouze rozbrušovací pily  QATM (do 2019 ATM) série Qcut (Brillant) nabízí takové režimy dělení jako krokový, pulsní, pilový, orbitální a vlnový pro maximální redukci kontaktní plochy mezi dělícím kotoučem a obrobkem a zajištění bez-deformačního dělení extrémně tvrdých, či velkých součástí. Qcut 500 A (BRILLANT 275) je ideální volbou pro dělení velkých kusů, nebo velkého množství obrobků. S automatickým posuvem stolku i kotouče, pulzním dělením, řízeným přítlakem, elektronicky kontrolovaným posuvem, sledováním posuvu patří rozbrušovací pila Qcut 500 A (BRILLANT 275) mezi absolutní špičku na trhu. Je vybavena dotykovým displejem pro intuitivní ovládání přímo na obrazovce. Veškeré volitelné parametry stroje jsou aktivovány pouhým dotykem na příslušný symbol. Možnost uložení metod pro opakované použití do paměti stroje.

POPIS PŘÍSTROJE:

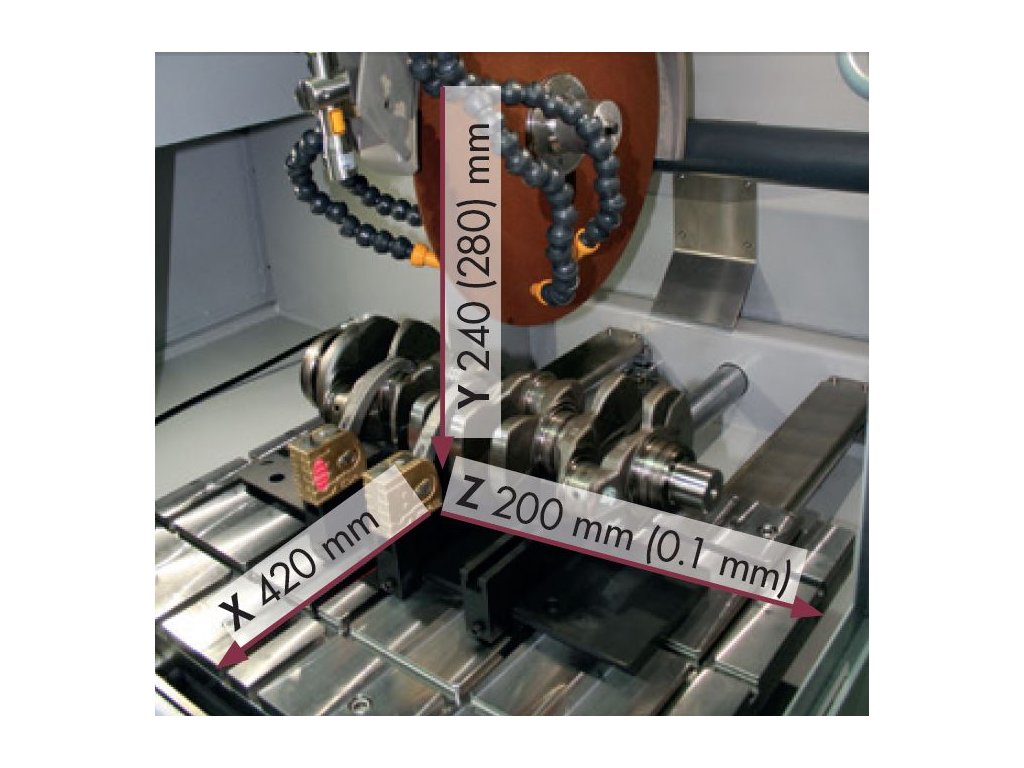

• automatický posuv stolu (osa X) a dělícího kotouče (osa Y) dosáhne rychlosti až 80 mm/sec. Díky vysoce dynamickému   pohonu hnací hřídele
• automatický křížový stůl (osa Z)

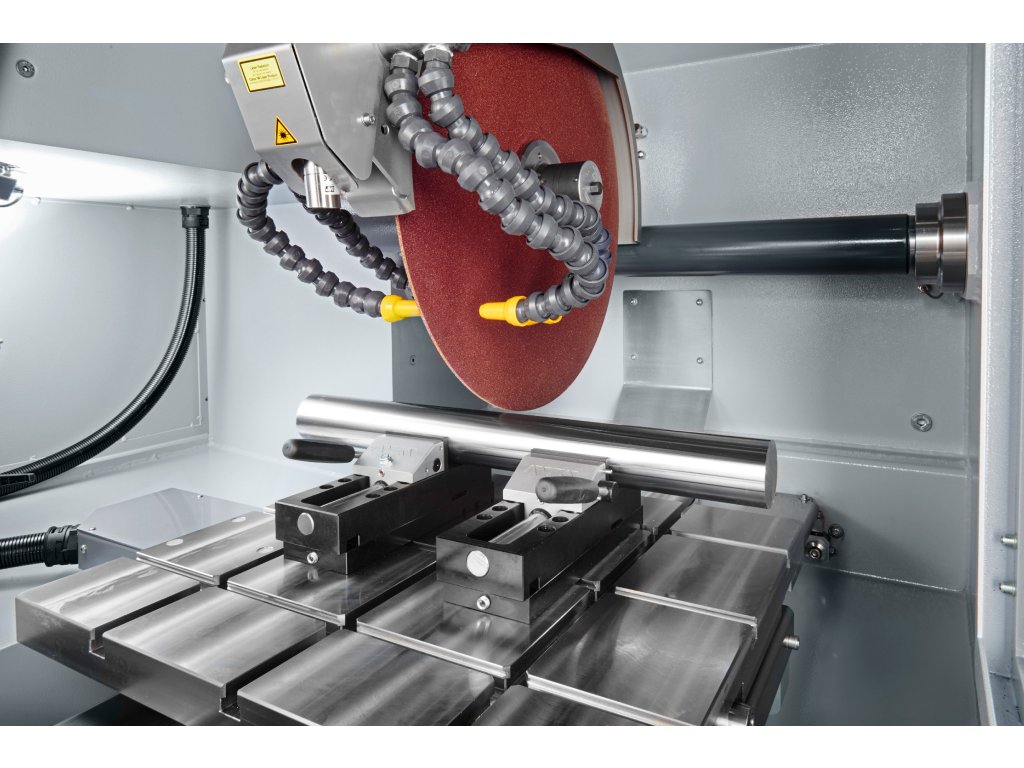

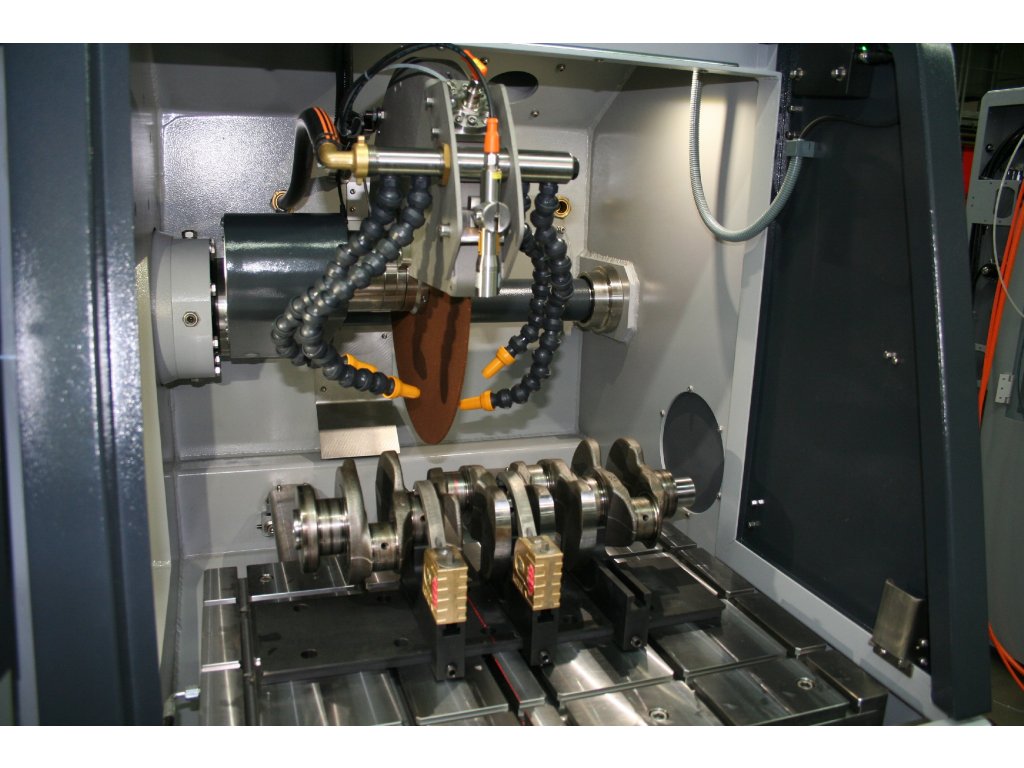

• extrémně velká dělící komora a velký dělící nerezový stůl s podélnými a příčnými T-drážkami
• Paralelní nastavení ochranného krytu kotouče při řezání svislých sekvencí zvyšuje řeznou kapacitu
• Multi-polohovací proces MPP umožňuje umístění různých obrobků na stůl současně a přidání do automatického procesu   řezání
• hospodárně řízená rychlost posuvu díky kontrole rychlosti řezu a měkkého startu – významná úspora dělících kotoučů
• proměnlivé otáčky
• manuální ovládání os X-/Y-/Z přes joystick
• dotykový display s technologií chytrých telefonů a řízením přes QATM-Software (do 2019 ATM)
• optika z chytrých telefonů pro snadné sestavení kompaktních programů dělení s polohovacími kroky a dělícími režimy   (travel-, cut-off-, diagonal-, layer- a segment cut)
• možno uložit a aktualizovat neomezený počet heslem chráněných dělících programu; výměna a zálohování souborů přes USB
• k dispozici QATM online-diagnostika a uživatelská podpora (do 2019 ATM)
• snadný přístup do dělící komory díky velkým posuvným dveřím a bočním dveřím (s bezpečnostním zámkem během   pohybu kotouče)
• posuvné dveře s velkým oknem z tvrzeného bezpečnostního skla

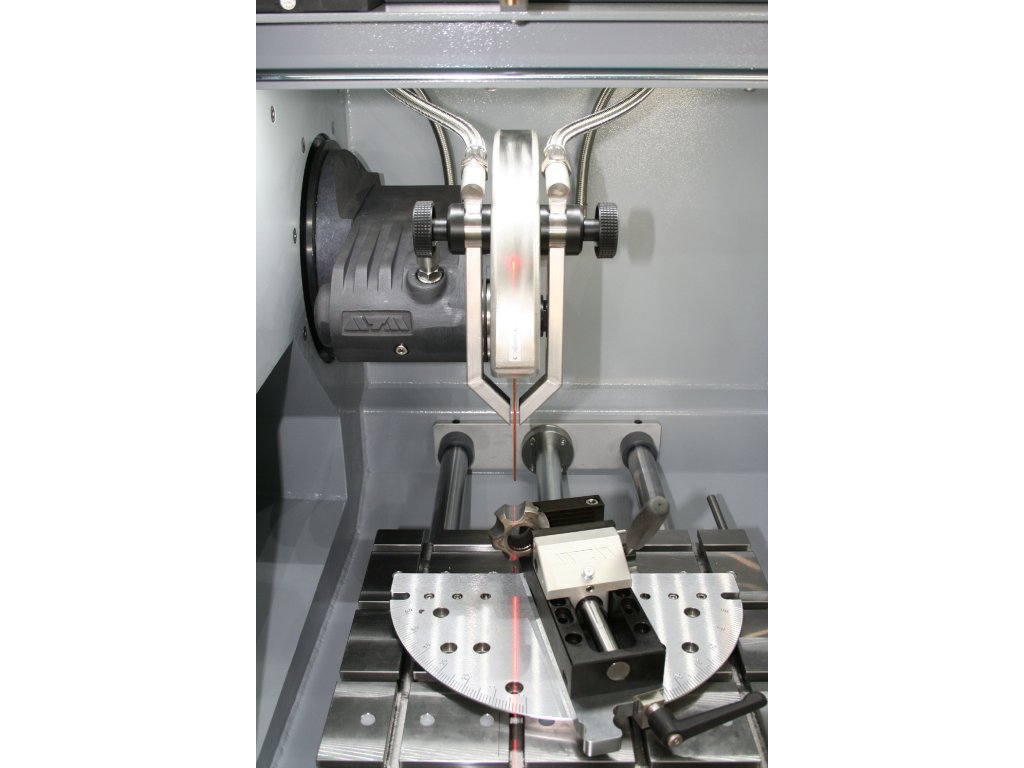

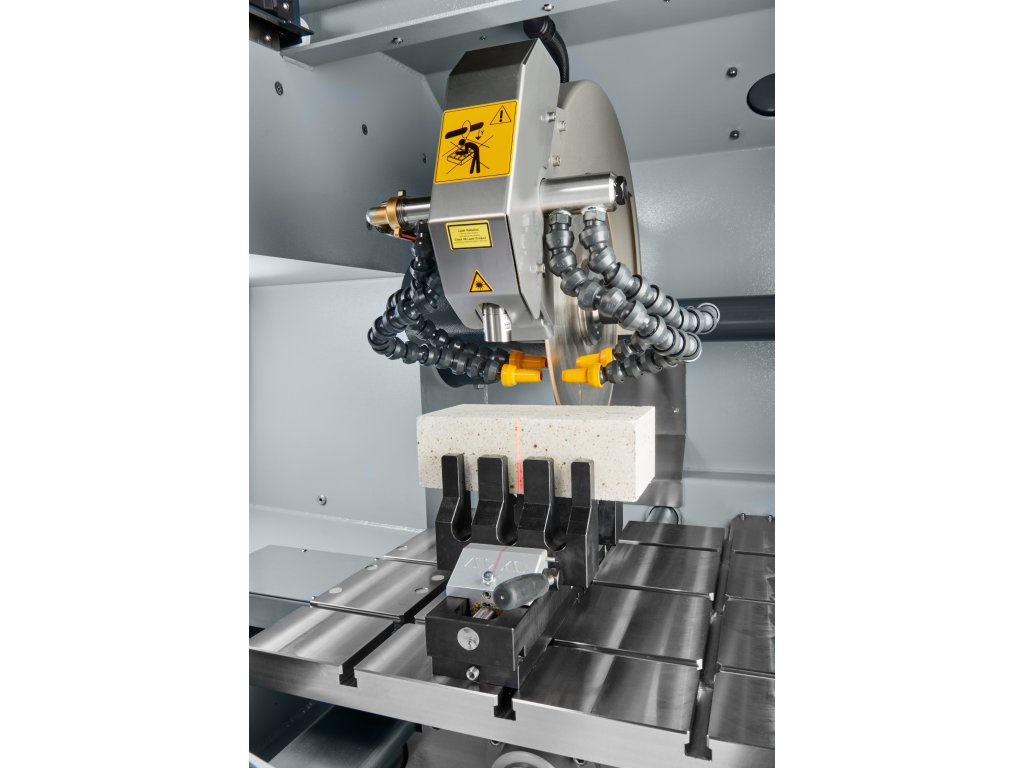

• volitelně: laserový ukazatel roviny řezu, separátor olejové mlhy
• záznam opotřebení kotouče
• automatické centrální mazání (vyžadován tlak vzduchu 6 bar)
• Easy-Nut – speciální matice pro snadnou výměnu dělících kotoučů
• optimální osvětlení dělícího prostoru pomocí LED
• robustní hliníková konstrukce s práškovou povrchovou úpravou
• e-Lab ready

OVLÁDÁNÍ

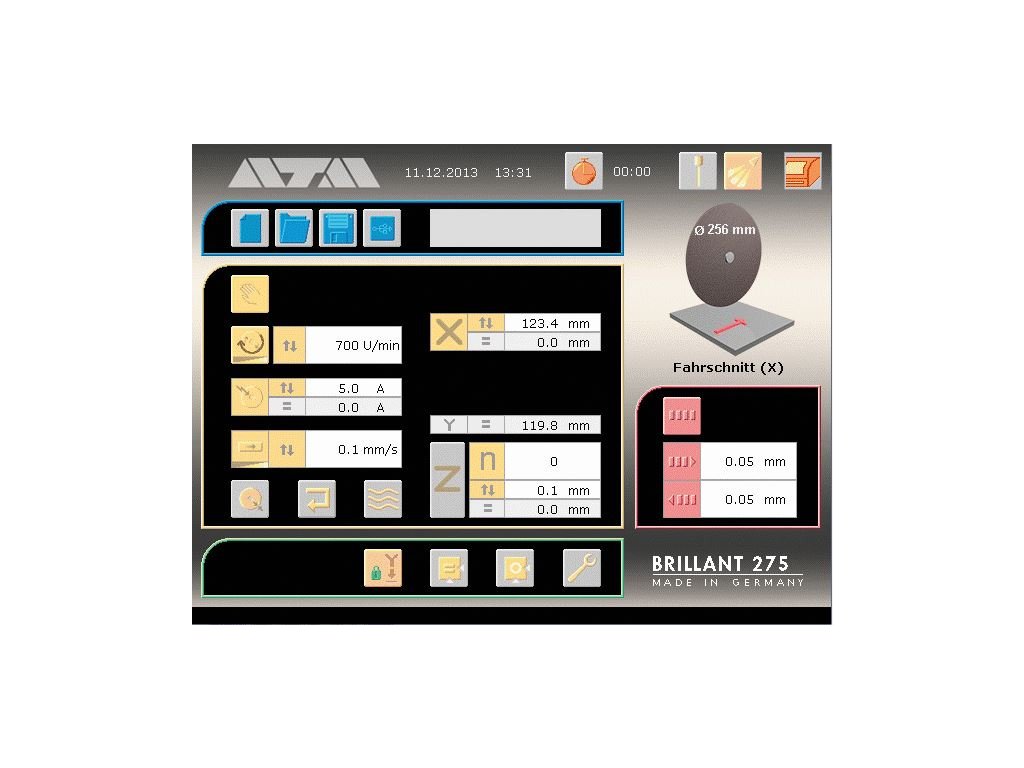

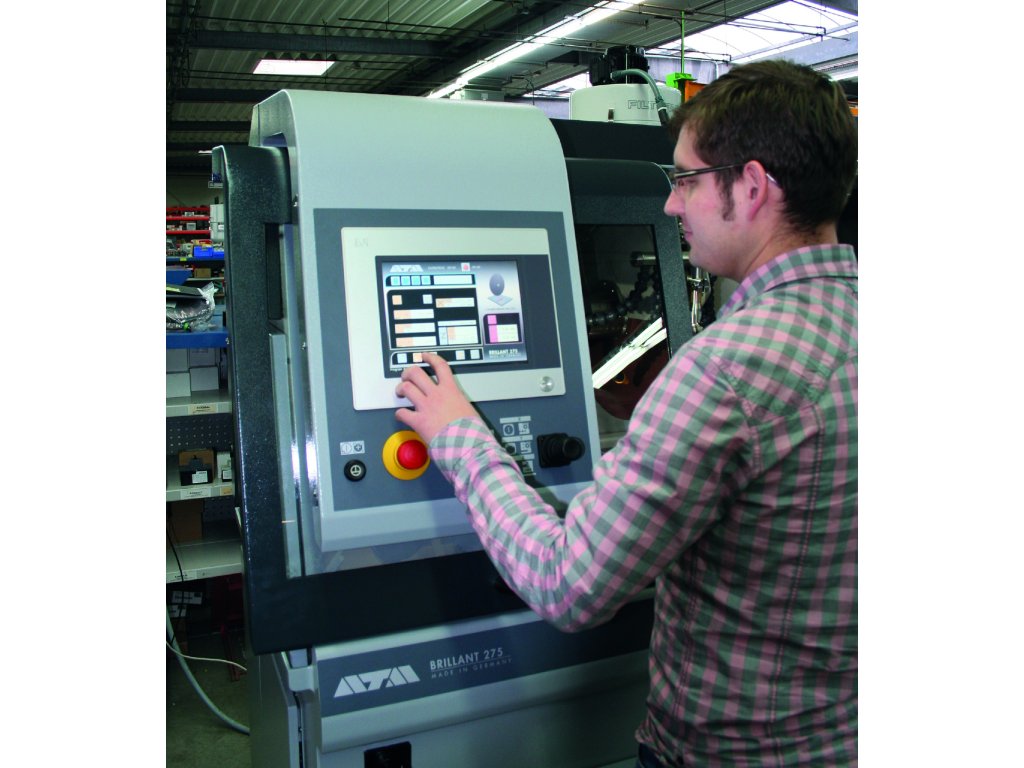

Dotykový displej pro ovládání QATM Softwaru (do 2019 ATM) je snadno čitelný a ovladatelný díky technologii optiky chytrých telefonů. Parametry jednotlivých dělících programů je snadné sestavit pomocí Drag & Drop a tím umožnit zcela automatické sekvence programu. Je možno uložit a aktualizovat neomezený počet heslem chráněných dělících programu; výměna a zálohování souborů přes USB.

CUT OPTIMIZATION

In addition to the type of cut, variable pulse-cut feed can also be selected. Rhythmic pulsed feed ensures regular cooling and removal of cutting debris from the sample.

REMOTE MAINTENANCE

Using your existing broadband Internet connection, ATM provides an online fault diagnosis and operator support.

NASTAVENÍ ŘEZU

Je vám k dispozici široká škála dělících parametrů pro naplnění Vašich požadavků. Pomocí kombinací libovolného rozsahu poloh, sériových řezů nebo rozdílných řezaných sekvencí můžete uvést Vaše přání v realitu - vše je možné díky velké nabídce různých přednastavených funkcí a parametrů. Dělící proces je správně podporován ze strany automatické regulace otáček kotouče, kde lze docílit konstantní obvodové rychlosti řezného kotouče i při změně jeho průměru. Řezná síla závisící na řezné rychlosti a měkký start výrazně šetří spotřebu kotoučů. Výkonový graf na displeji vás provede procesem řezání. Je zde možnost ručního ovládání os X- / Z- / Y pomocí průmyslového joysticku. Funkce Uživatelský komfort je podpořen posuvnou ovládací konzolí.

TYPES OF CUT

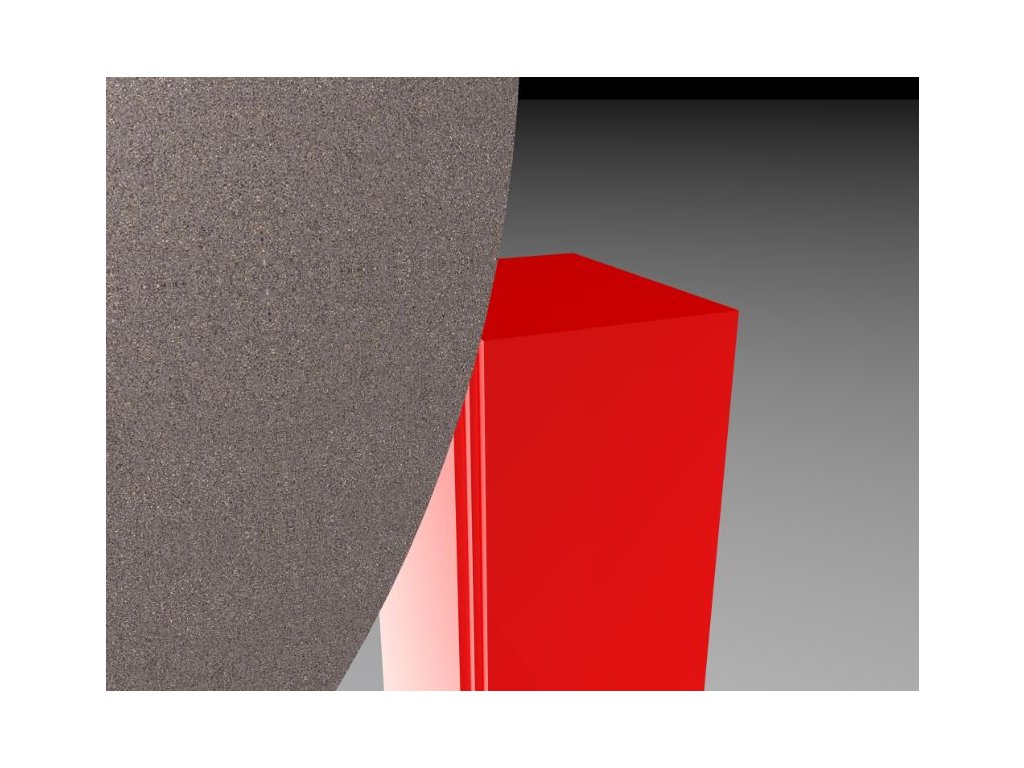

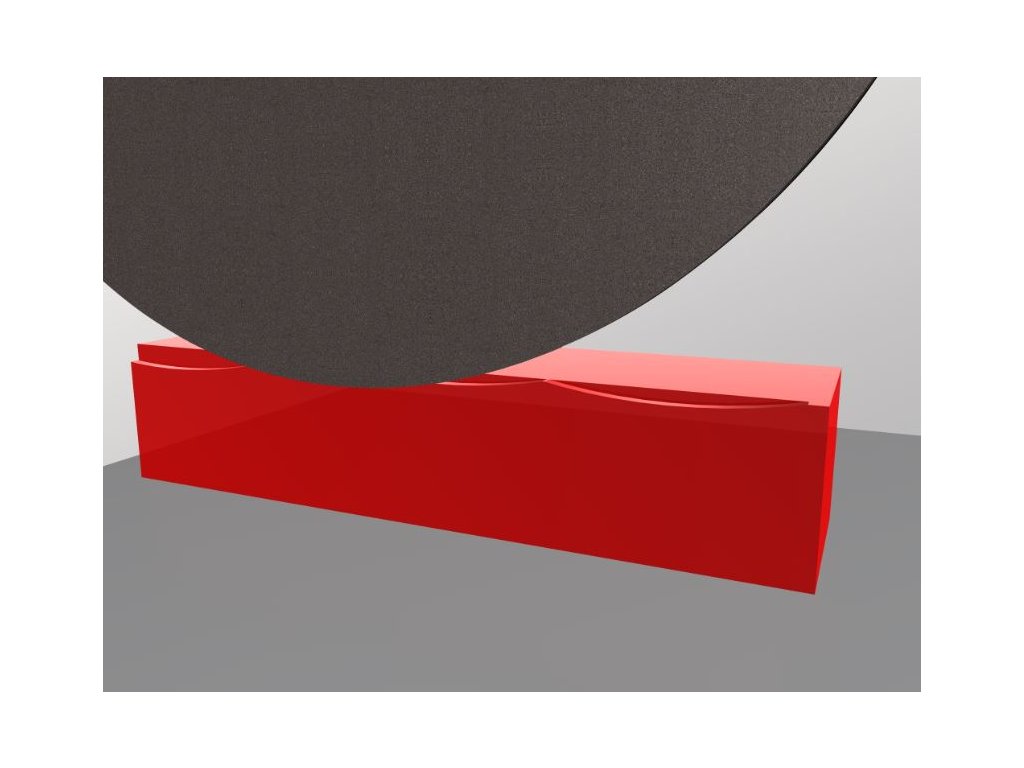

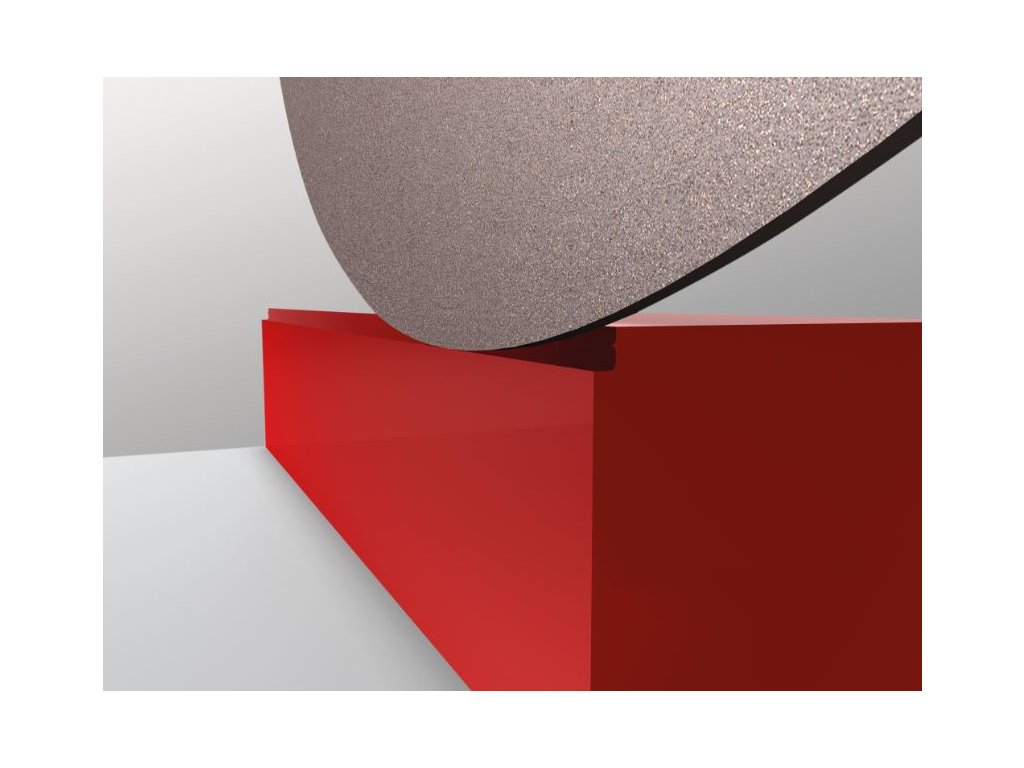

Travel and cutting wheel offer a wide-ranging repertoire of types of cut through different combinations. In addition to the linear diagonal cut, the layer and segment-cuts are recommended for gentle cuts. The layer-cut is well-suited for cutting taller and longer objects as well as solid material. The segment-cut is especially suitable for large objects and hard materials.

MULTI-POSITION PROCESS MPP

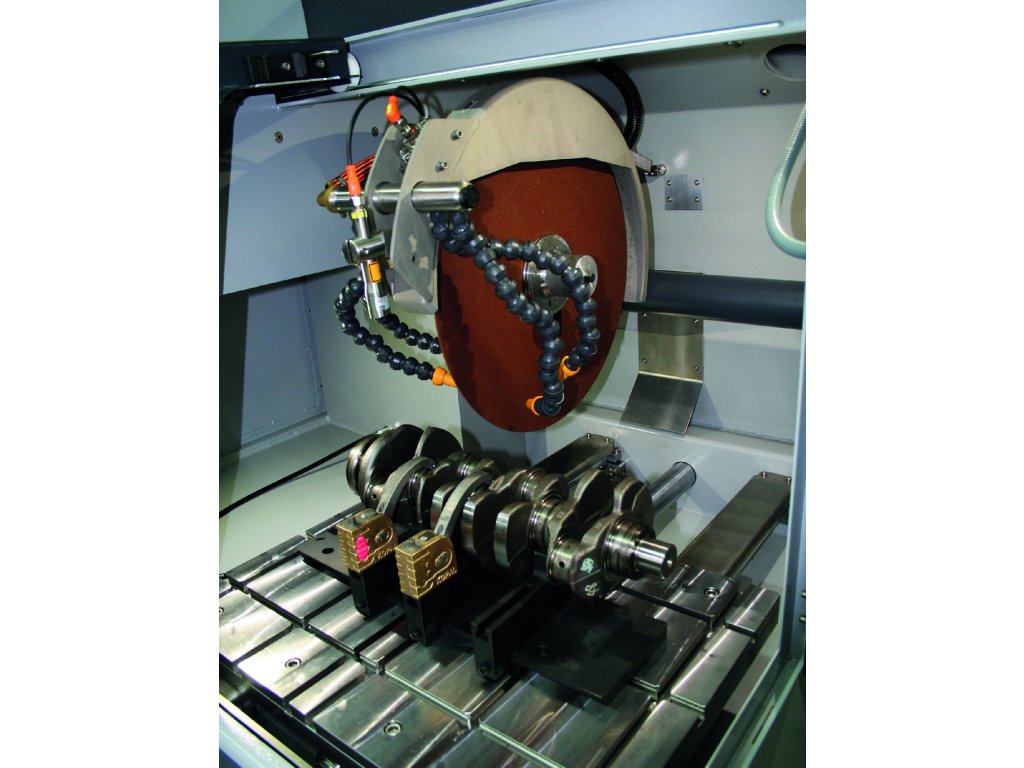

With the “Multi-Position-Process” (MPP) you can place multiple specimens on the table and cut them in one sequence. The teach-in function enables a simple and user-friendly setting of various cutting positions.

PARAMETRY:
