QPOL 250 BOT (SAPHIR X-CHANGE)



QPOL 250 BOT (SAPHIR X-CHANGE) - ROBOT PRO PLNĚ AUTOMATICKÉ BROUŠENÍ / LEŠTĚNÍ

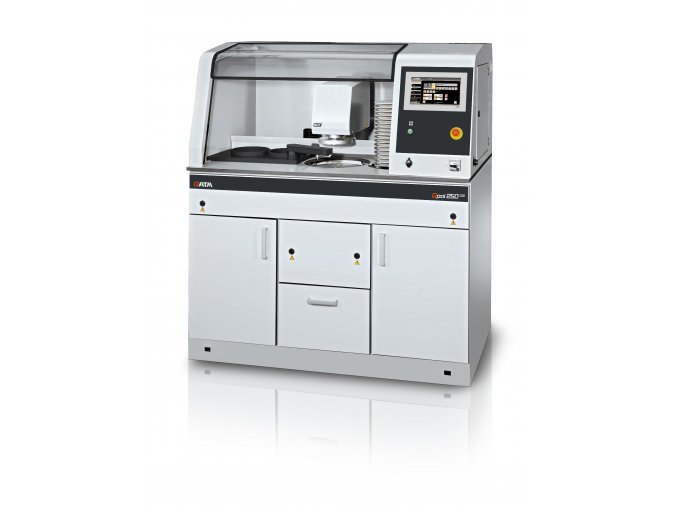

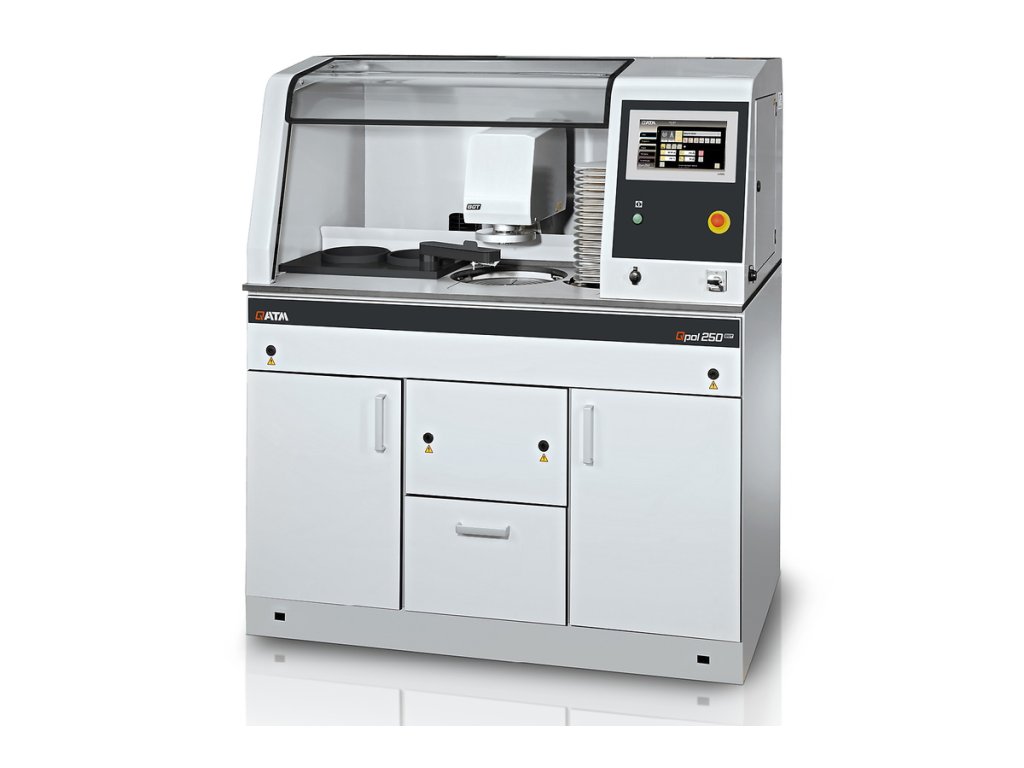

QPOL 250 BOT (SAPHIR X-CHANGE) je kompaktní automatická bruska leštička, která umožnuje plně automatickou přípravu vzorků bez jakékoliv lidské pomoci.


CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M5805050
Značka QATM
Kategorie Automatické preparační linky


QPOL 250 BOT (SAPHIR X-CHANGE) - ROBOT PRO PLNĚ AUTOMATICKÉ BROUŠENÍ / LEŠTĚNÍ



BROŽURY, VIDEA

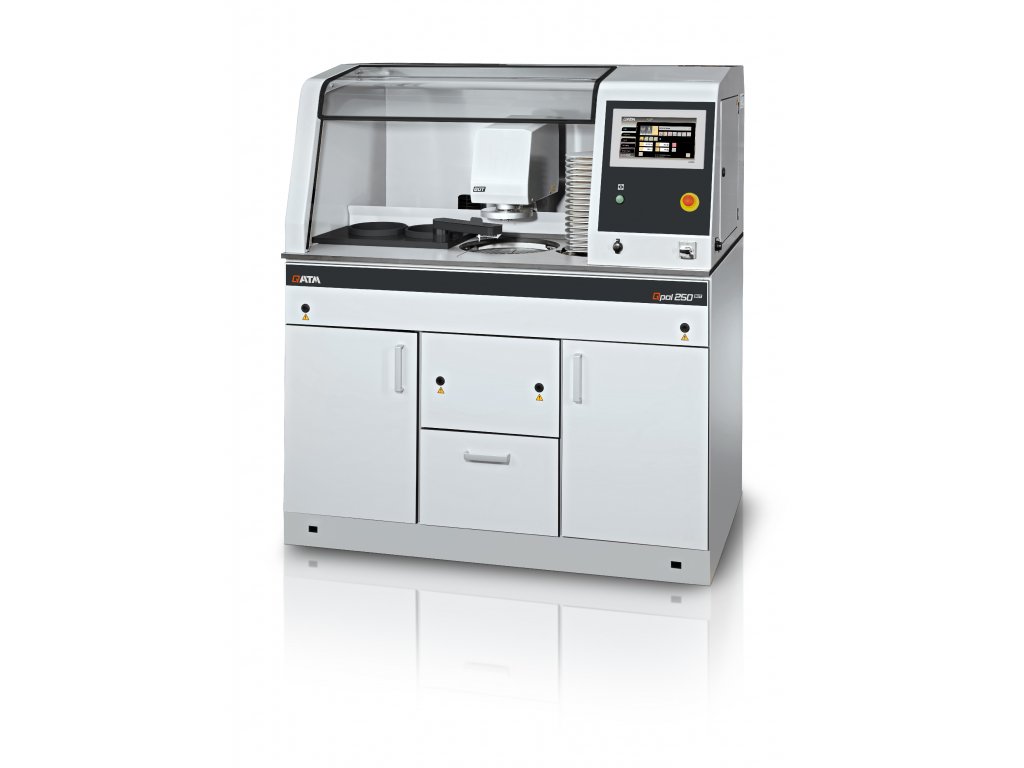

QPOL 250 BOT (SAPHIR X-CHANGE) je kompaktní automatická bruska leštička, která umožnuje plně automatickou přípravu vzorků bez jakékoliv lidské pomoci.


Bruska a leštička QPOL 250 BOT (SAPHIR X-CHANGE) je složena z: brousící a lešticí stanice s automatickou hlavou, automatické dávkovací jednotky, stanice pro čištění vzorků, sedimentační jednotky a zásobníku na brusné a lešticí disky s jejich automatickou výměnou. Toto vše je integrováno do jednoho stroje QPOL 250 BOT (SAPHIR X-CHANGE).

Všechny procesy (broušení, leštění, čištění vzorků, dávkovaní lešticích kapalin, výměna brusných a lešticích disků) jsou prováděny plně automaticky dle programu. Ovládání stroje je pomocí intuitivního dotykového displeje. Parametry programu je možné upravovat i za chodu stroje. Přístup do pracovního prostoru stroje je zabezpečen pomocí světelných závor, což zajišťuje splnění nejpřísnějších bezpečnostních předpisů.

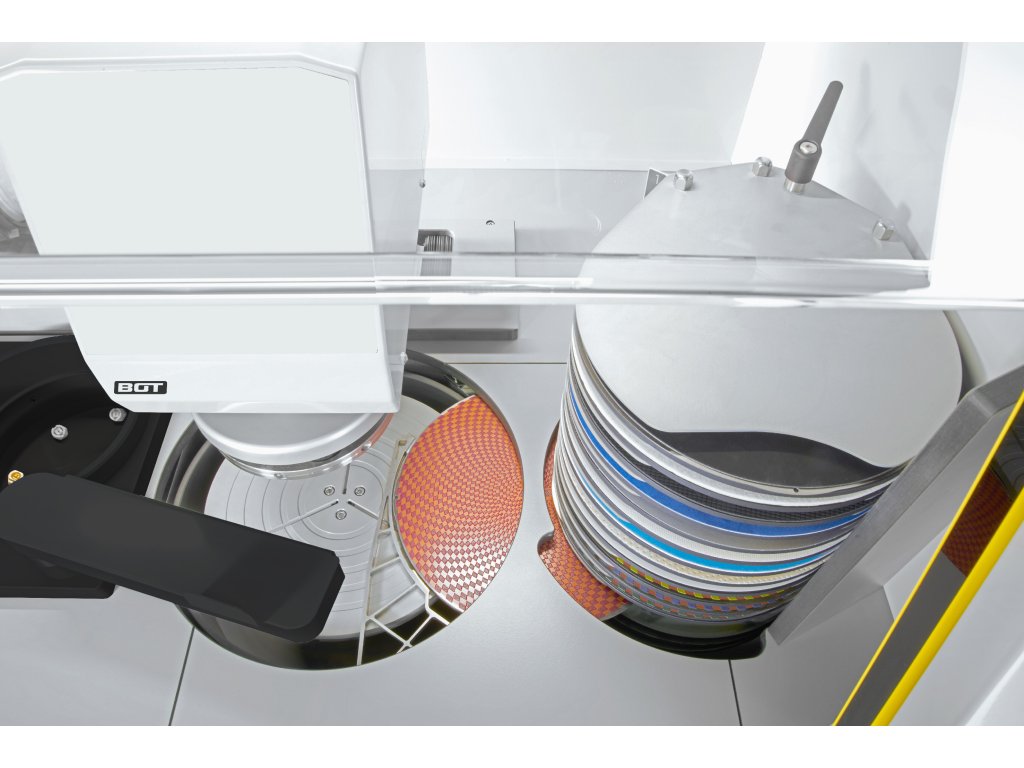

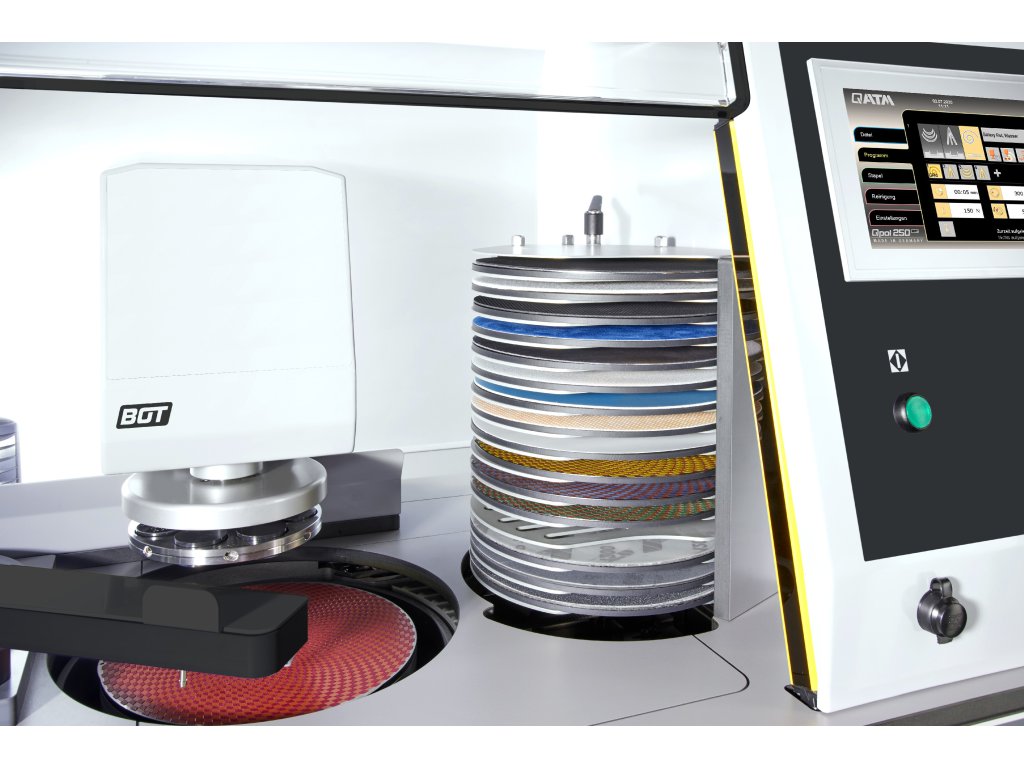

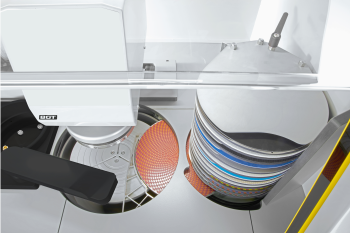

VÝMĚNA DISKU
QPOL 250 BOT c Metalco Testing



Zásobník s 16-ti pozicemi na různé brusné a lešticí disky (SiC papíry, Galaxy, Polaris)  s jejich automatickou výměnou. Během čištění vzorku je brusný nebo leštící disk automaticky vyměněn a je fixován vakuovým systémem Vacu-Jet.

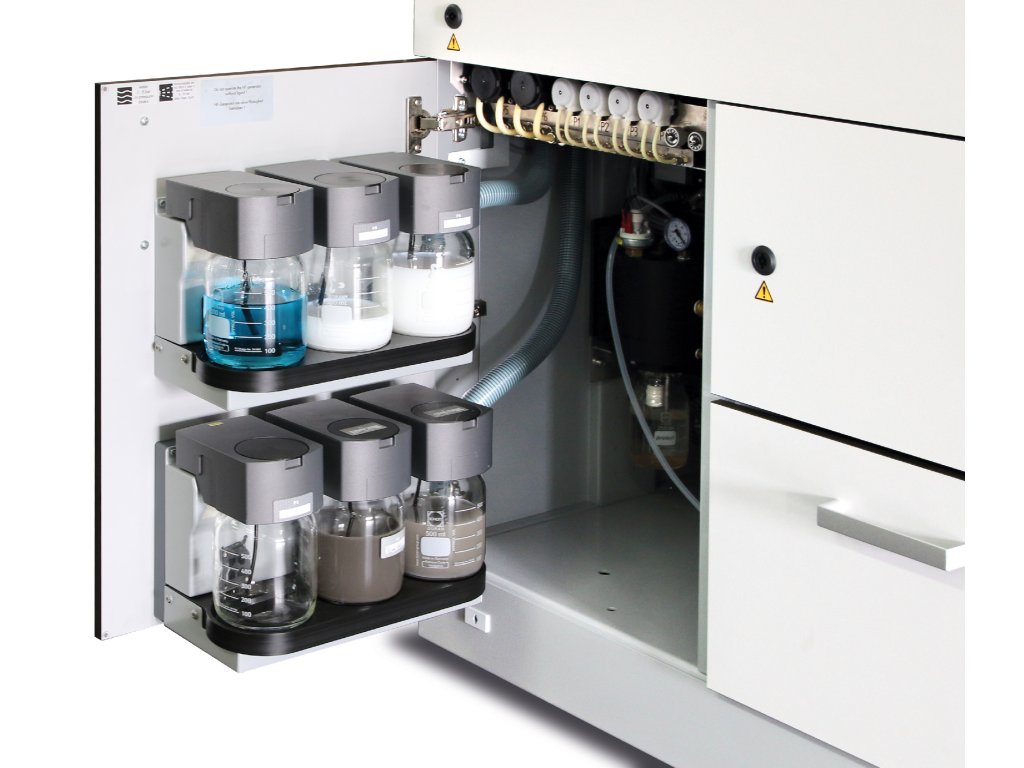

DÁVKOVACÍ JEDNOTKA
QPOL 250 BOT a Metalco Testing



Dávkovací systém je integrovaný do skříně stroje. Celá jednotka je lehce dostupná a velmi přehledná a je vybavena zásobníkem pro šest skleněných 500ml lahviček s uzávěry a to na 4x diamantové suspenze, 1x smáčedlo a 1x suspenzi pro konečné leštění.

Volitelně je možné dávkovací systém doplnit monitorováním hladiny  a  magnetickým mícháním, které zabraňuje usazování diamantových suspenzí.

Automatické míchání suspenzí zajišťuje optimální distribuci leštících částic před leštěním a tím i lepší výsledek přípravy vzorků.

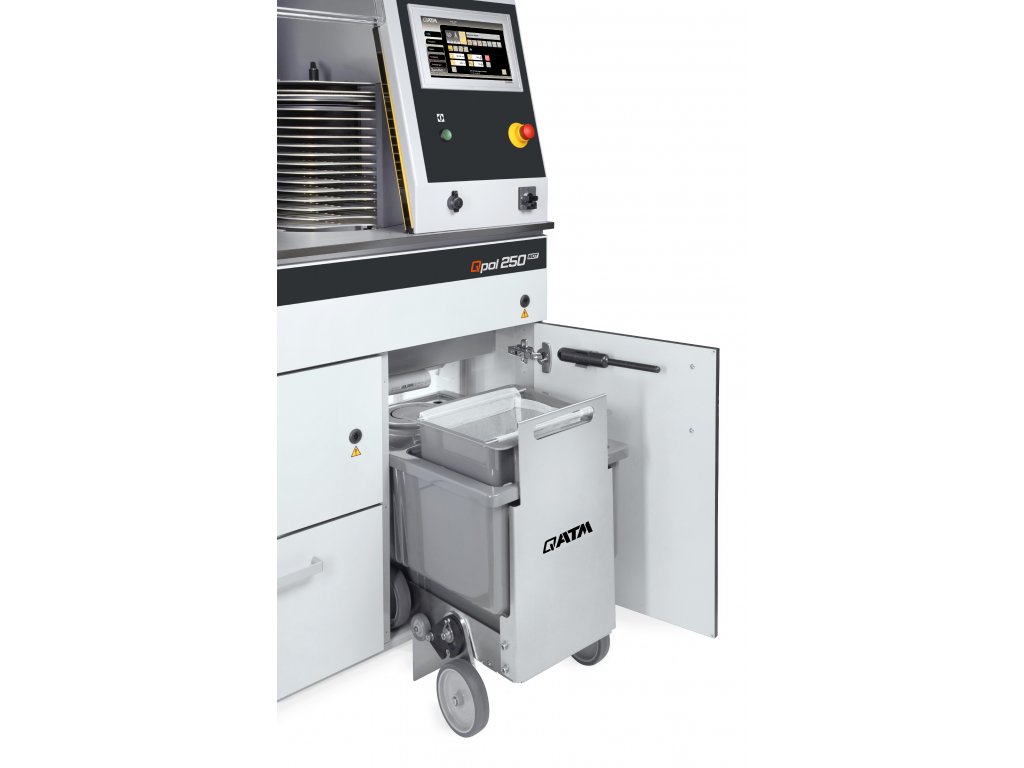

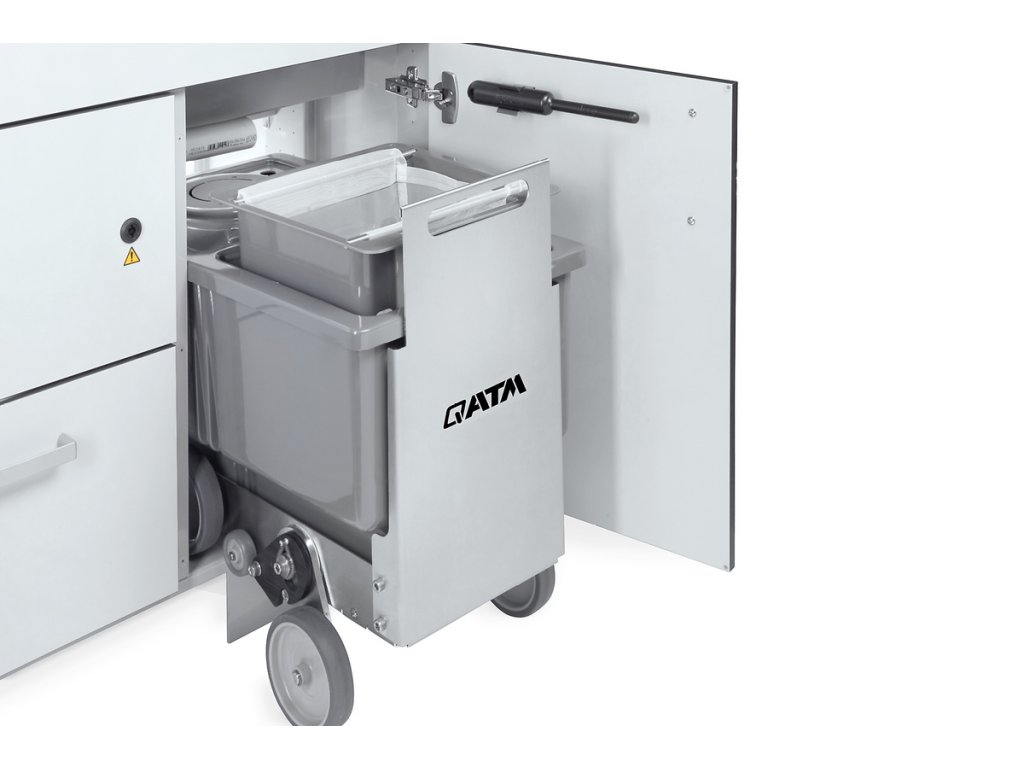

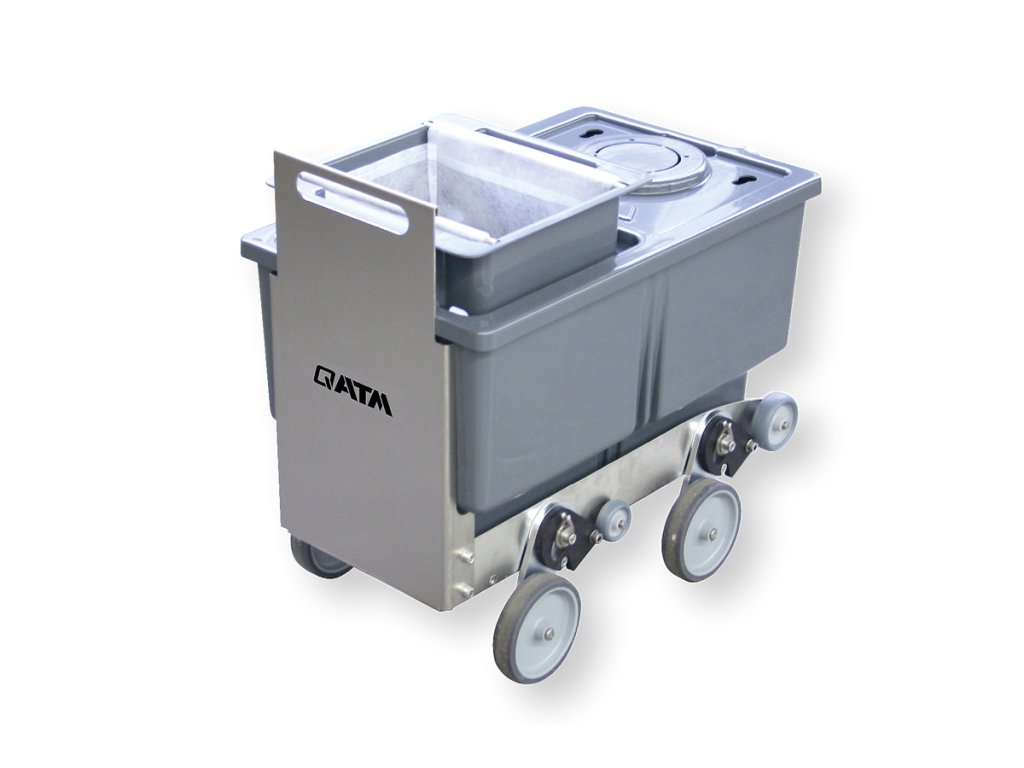

SEDIMENTAČNÍ NÁDRŽ
QPOL 250 BOT d Metalco Testing



Odkalovací nádrž je plně integrovaná do skříně se všemi přípojkami. (volitelné)

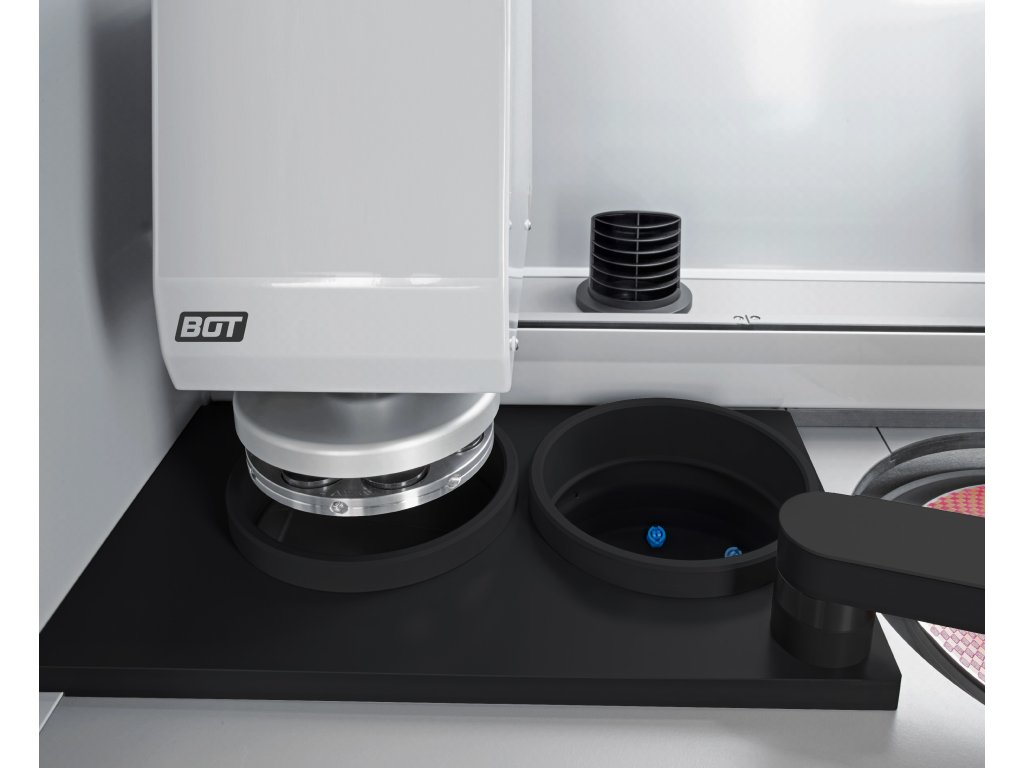

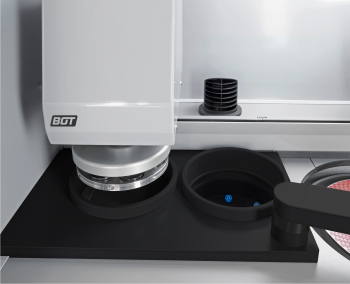

ČISTICÍ STANICE
QPOL 250 BOT b Metalco Testing



Čisticí stanice je složena ze dvou stanic.

Mycí stanice - umožňuje plně automatické vícestupňové mytí vzorků vodou, tlakovým vzduchem a alkoholem.

Ultrazvuková stanice - umožnuje dokonalejší čištění vzorků.

Časy i kroky pro mytí a čištění vzorků jsou zcela nastavitelné podle potřeby.




POPIS PŘÍSTROJE:



  • Plně automatická bruska a leštička s centrálním přítlakem
  • Zcela bezobslužný provoz
  • Hliníkové tělo stroje s práškovým nástřikem
  • Regulovatelné otáčky brusky i hlavy
  • Řízený úběr materiálů
  • Ovládání pomocí intuitivního dotykového displeje
  • Zásobník na výměnu brusných a lešticích disků s jejich automatickou výměnou
  • Čisticí stanice vzorků – voda, alkohol, sušení
  • Integrovaná ultrazvuková čistička
  • Automatická dávkovací jednotka na šest kapalin (4x diamantová suspenze, 1, smáčedlo, 1x suspenze pro konečné leštění)

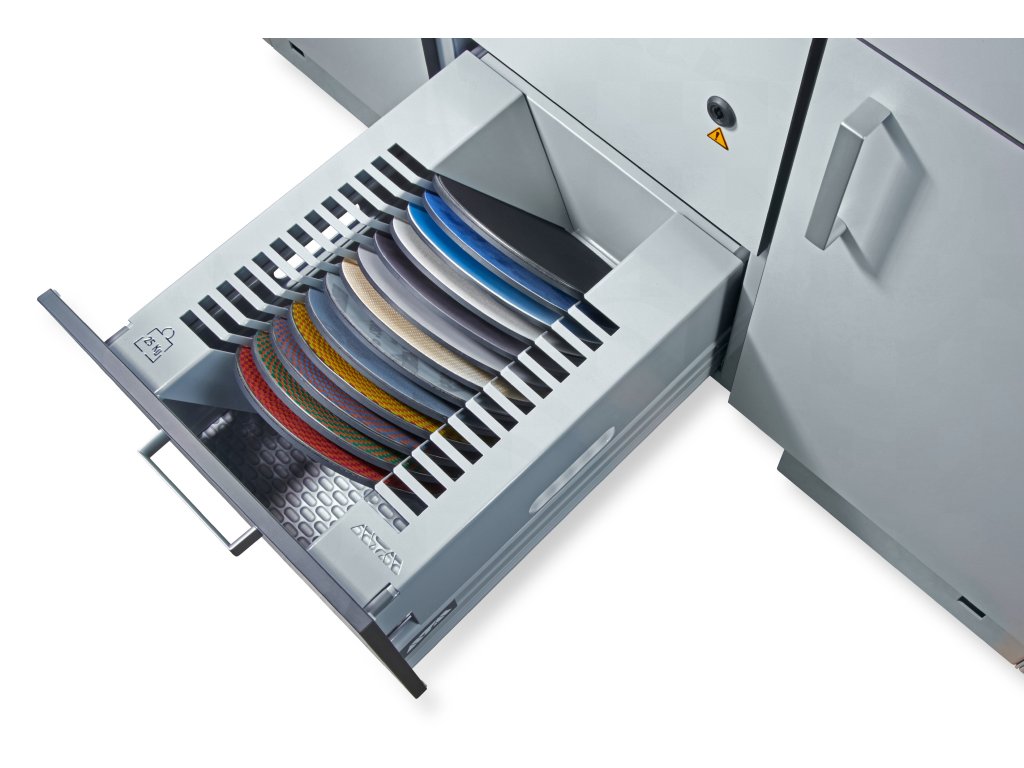

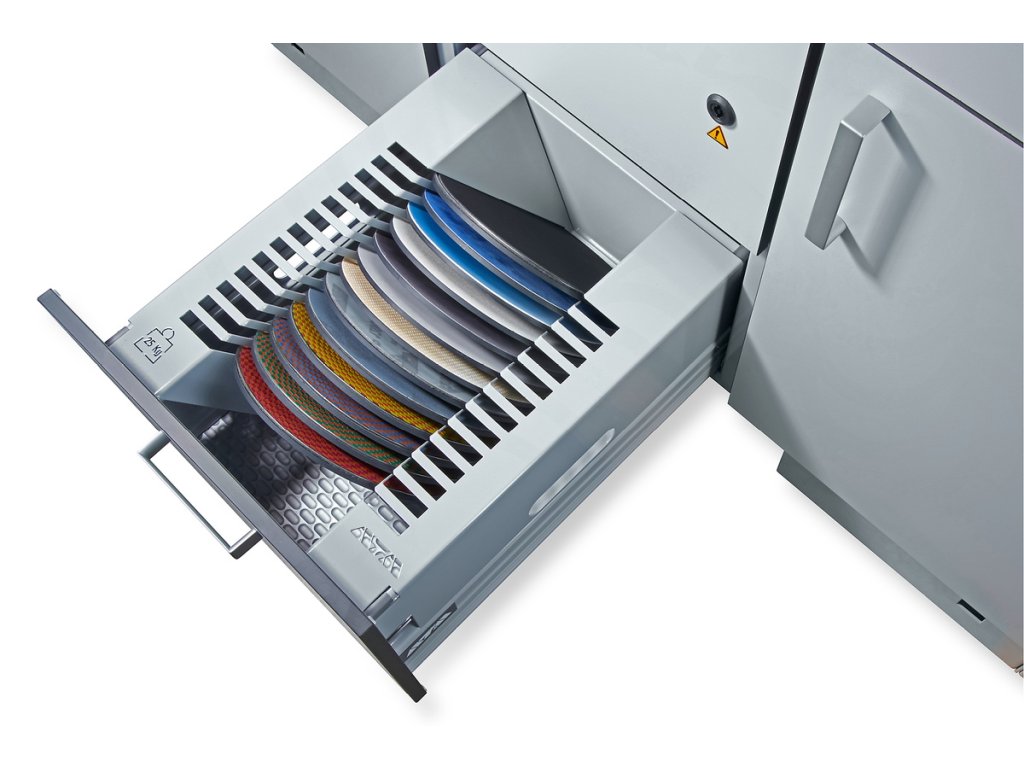

  • Zásuvka pro skladování spotřebních materiálů
  • Sedimentační jednotka 45 l
  • Integrovaná odkalovací nádrž
  • Bezpečnostní prvky – světelná brána, polozakrytá pracovní zóna
  • Ovládání přes barevný dotykový panel
  • Všechny kroky plně programovatelné
  • Možnost vytváření databází metod
  • Bezpečnostní světelná závora pracovního prostoru brusky a leštičky
  • Pracovní disk Ø 250 mm – vakuová fixace
  • Kompaktní rozměry – lze umístit i v menších laboratořích
  • Lze integrovat do nábytku SystemLab
  • Centrální přítlak – na výběr přes 100 držáků vzorků
  • Plně automatická výměna preparačních disků
  • Automatický výměník pro 16 různých disků
  • Během cyklu čištění se automaticky vymění pracovní disk
  • Měření úběru materiálu s přesností 0,1 mm
  • Automatická čistící stanice s vodou, vzduchem a etanolem

PARAMETRY:

Pracovní kotouč 250 mm
Otáčky kotouče 50 až 600/min plynule nastavitelné
Otáčky unašeče 140/min
Individuální přítlak 5 až 100 N
Centrální přítlak 20 až 350 N
Výkon 0,9 kW
Mn. vzorků - centrální přítlak podle držáku

BROŽURY:

pdf Brožura - QPOL 250 BOT (SAPHIR X-CHANGE)

pdf QPOL 250 BOT (SAPHIR X-CHANGE)

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEO:



OSTATNÍ VIDEA KE SHLÉDNUTÍ.....



Podobné produkty

Hmotnost 338 kg
Číslo celního sazebníku 84798997
Země původu DE
Pracovní kotouč Ø 250 mm
Výkon pohonu 1.1 kW S3/40%
Držák vzorků Ø 160 mm – centrální přítlak
Výkon pohonu hlavy 0,17 kW S1
Otáčky hlavy 30 – 150 ot./min
Otáčky brusky 50 – 600 ot./min
Řízený úběr materiálů s přesností 0,01 mm
Přívod vody 1x R1/2 max. 6 bar
Odpad 1x DN50
Přívod stlačeného vzduchu 6 bar koncovka NG8

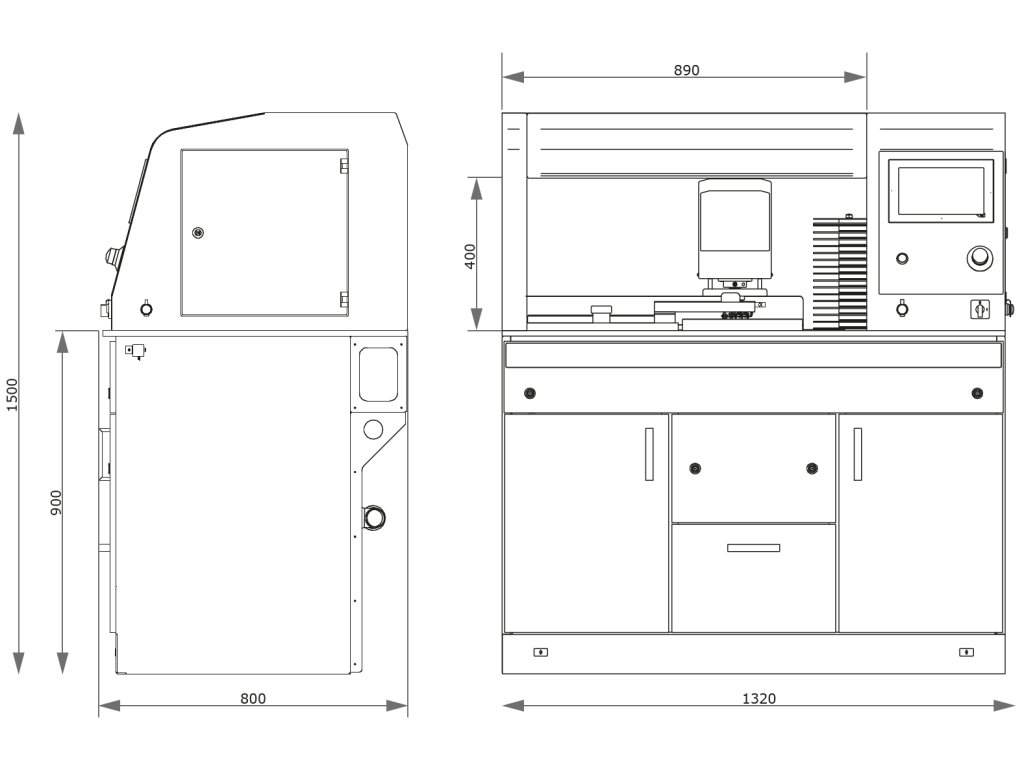

Rozměry [Š x V x H] 1320 x 1500x 800 mm
