Balení pracovních trubek

Soupravy pracovních trubek_ metalco testing

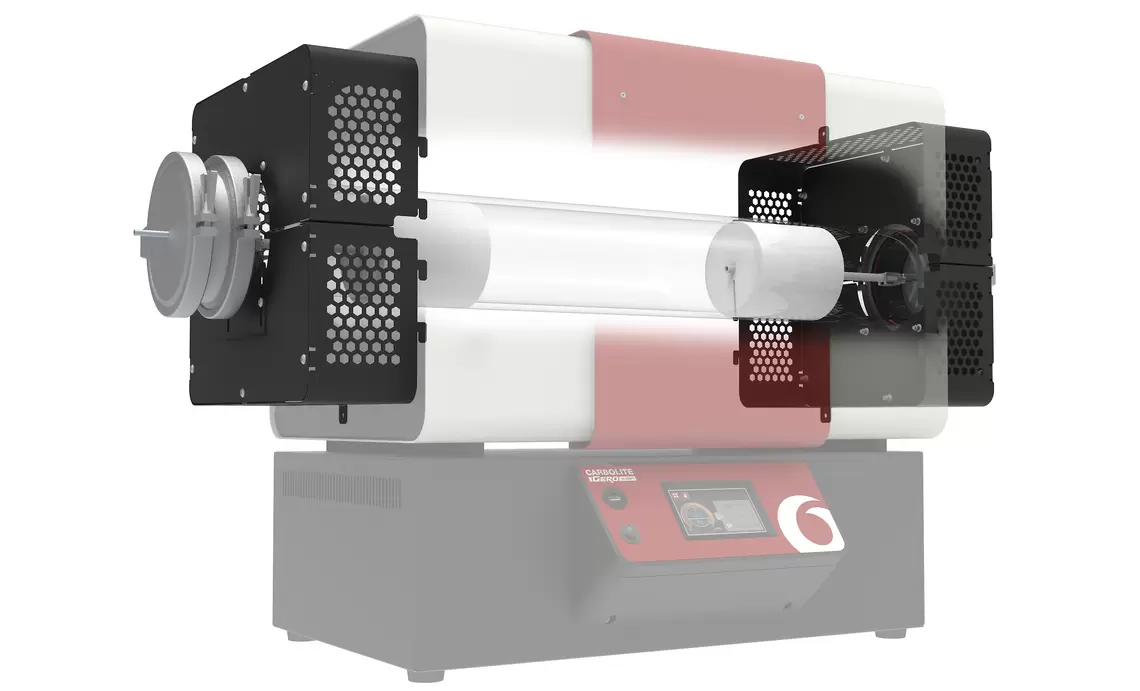

Soupravy pracovních trubek s prodlouženou délkou zahrnují ochranné kryty, jak je znázorněno na tomto obrázku. Kryty se jednoduše zavěsí na koncové desky trubkových pecí a upevní se každý jedním šroubem.

Každé balení se skládá z pracovní trubky určeného průměru s izolačními zátkami nebo tepelnými štíty vhodnými pro danou provozní atmosféru. Pár koncových těsnění je součástí balení pro plynnou atmosféru a vakuum.

Termočlánek se sondou o průměru 3 mm je součástí všech balení pracovních trubek pro pece do 1200 °C pro připojení k samostatnému displeji nebo zapisovači. Při teplotách nad 1200 °C je jedno koncové těsnění vybaveno termočlánkovou vývodkou o průměru 10 mm se záslepkou pro připojení termočlánku se sondou (termočlánek se sondou je třeba objednat zvlášť).

Materiál pracovních trubek v baleních je:

  • Pro pece TF, TS a TG 1200 °C je na výběr mullit C610 / IAP nebo křemen.
  • Pro pece TF 1600 °C je na výběr RCA nebo mullit C610 / IAP.
  • Pro pece s teplotním rozsahem F 1350 °C je na výběr mullit nebo APM.
  • Pro pece HTRH a HTRV s teplotou 1800 °C se používají trubky RCA.
Alternativy k těmto balíčkům lze vytvořit výběrem vhodných jednotlivých komponent.




Balení pracovních trubek 1 - pro vzduch

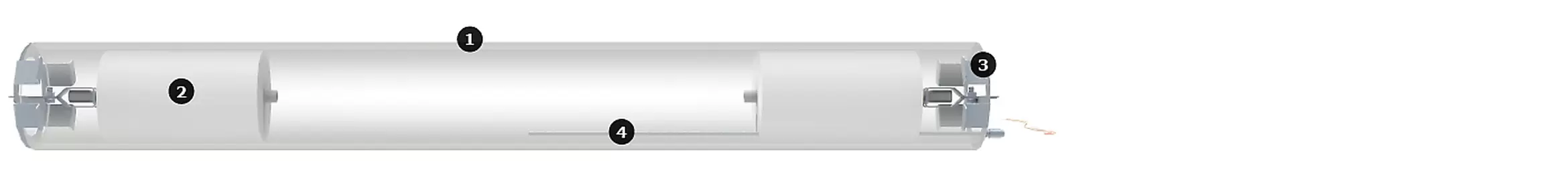

Sada pracovních trubek 1 - pro vzduch_metalco testing


Balíček pracovních trubek pro vzduchové pece obsahuje:

  1. Standardní délka pracovní trubky
  2. 2 x izolační zátky pro standardní délku pracovní trubky
  3. Podpěrný držák pro izolační zátky a termočlánek
  4. Přístup k termočlánku sondy
    • : Do 1200 °C: Termočlánková vývodka sondy s termočlánkem typu N
    • Nad 1200 °C: 10mm vývodka s PTFE těsněním a záslepkou pro volitelný typ R nebo B nebo sestavu termočlánku sondy 20/40




Balíček pracovních trubek 2 - pro plynnou atmosféru

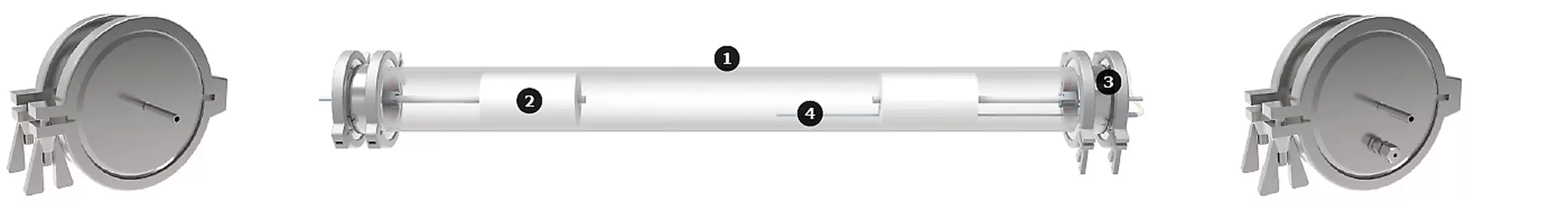

Sada pracovních trubek 2 – pro plynnou atmosféru


Balíček pracovních trubek pro plynovou atmosféru je vhodný buď pro inertní plyn, nebo pro vodíkovou atmosféru.
V případě použití s vodíkem MUSÍ být použit bezpečnostní systém pro plyn.

Balíček pracovních trubek pro plynovou atmosféru obsahuje:

  1. pracovní trubku s prodlouženou délkou
  2. 2 x izolační zátky pro prodlouženou pracovní trubku
  3. Koncová těsnění pracovní trubky
    • 1 x přívodní/výstupní trubka plynu
    • 1 x přívodní/výstupní trubka plynu + vývodka termočlánku
  4. Přístup k termočlánku sondy
    • Do 1200 °C: Termočlánková vývodka sondy s termočlánkem typu N
    • Nad 1200 °C:  10mm vývodka s PTFE těsněním a záslepkou pro volitelný typ R nebo B nebo sestavu termočlánku sondy 20/40




Balení pracovních trubek 3 - pro vakuovou atmosféru

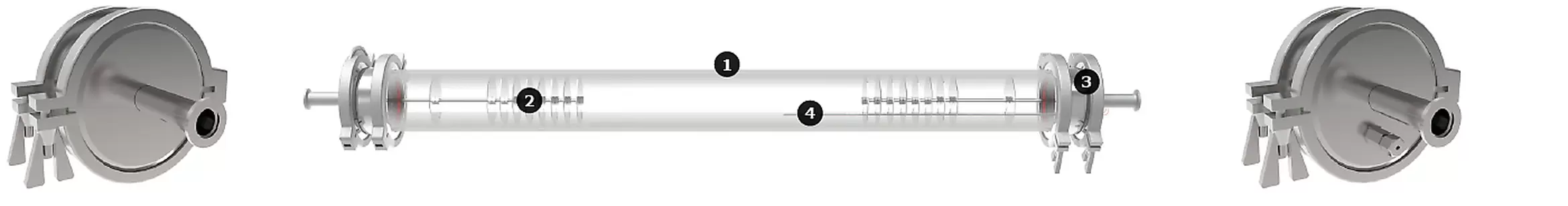

Sada pracovních trubic 3_ pro vakuovou atmosféru


K dispozici pro vnější průměry pracovních trubek 32, 60, 86, 125, 150, 200 mm. Vhodné pro tlak vakua do 5 x 10-5 mbar v závislosti na typu použité vývěvy.

Balení pracovních trubek pro vakuovou pec obsahuje:

  1. pracovní trubice s prodlouženou délkou
  2. 2 x radiační štít
  3. Koncová těsnění pracovní trubky
    • 1 x vakuová příruba NW16 + termočlánková vývodka
    • 2 x koncové desky: 1 x NW25 (kompatibilní s balíčkem pro nízké vakuum); 1 x NW40 pro vnější průměr pracovní trubky 60 mm nebo 1 x ISO-K 63 pro vnější průměry pracovní trubky 86, 125, 150 a 200 mm (kompatibilní s balíčkem pro vysoké vakuum).
  4. Přístup k termočlánku sondy
    • Do 1200 °C: Průchodka pro termočlánek sondy kompletní s termočlánkem typu N
    • Nad 1200 °C: 10 mm průchodka s PTFE těsněním a záslepkou pro volitelnou sestavu termočlánku sondy typu R nebo B nebo 20/40.
