Bezpečnostní systém pro plynný vodík
Pro bezpečný provoz při použití vodíku v trubkových pecích Carbolite Gero nebo kovových komorových retortech je vyžadován laboratorní bezpečnostní systém pro plyny. K dispozici jsou dva různé systémy, jeden pro použití s vodíkem od 750 °C do Tmax a jeden pro použití s vodíkem od pokojové teploty do Tmax .
Systém bezpečnosti plynného vodíku 1
750 °C až maximální teplota
Tento systém je vhodný pro použití s trubkovými pecemi s vhodným svazkem pracovních trubek nebo s komorovými pecemi s retortou A105 do maximálního vnitřního objemu 50 litrů.

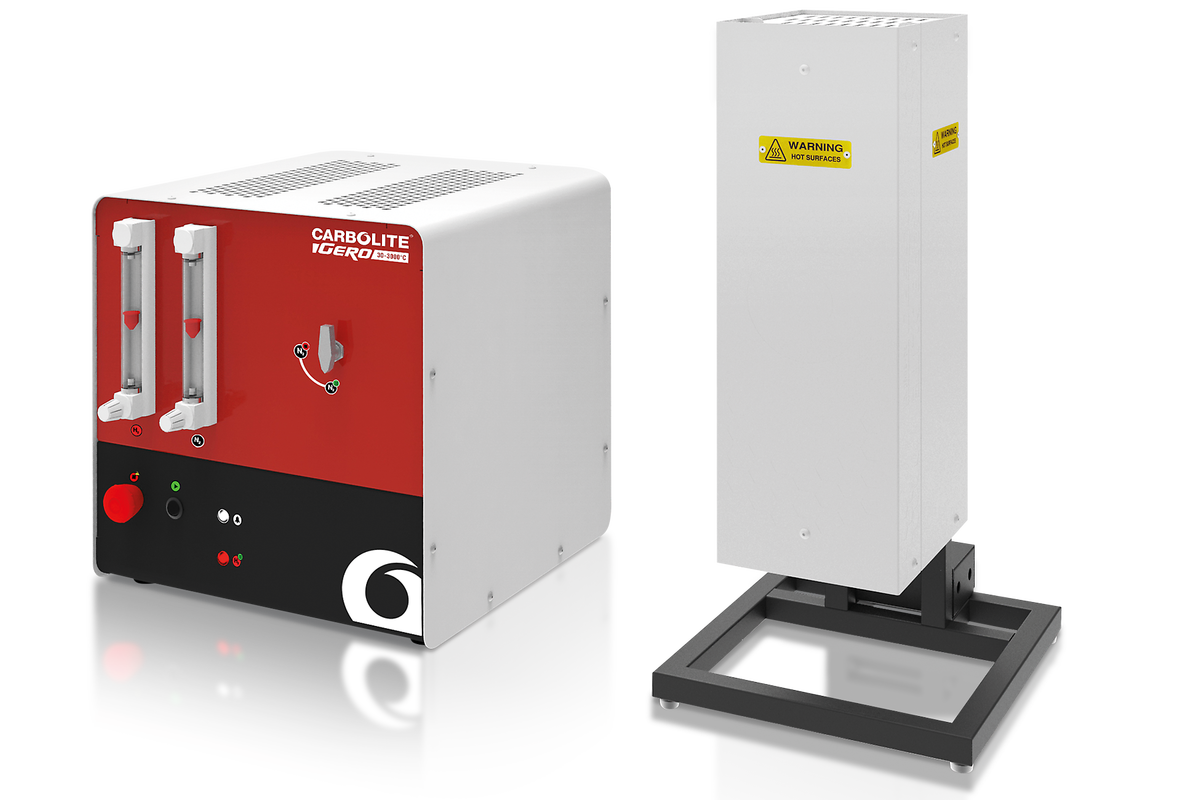

Dodává se s vlastní rozvaděčem, hořákem na odplyn a flexibilními trubkami s armaturami pro přímé připojení k svazku pracovních trubek s plynovou atmosférou nebo k komorové retortě A105.

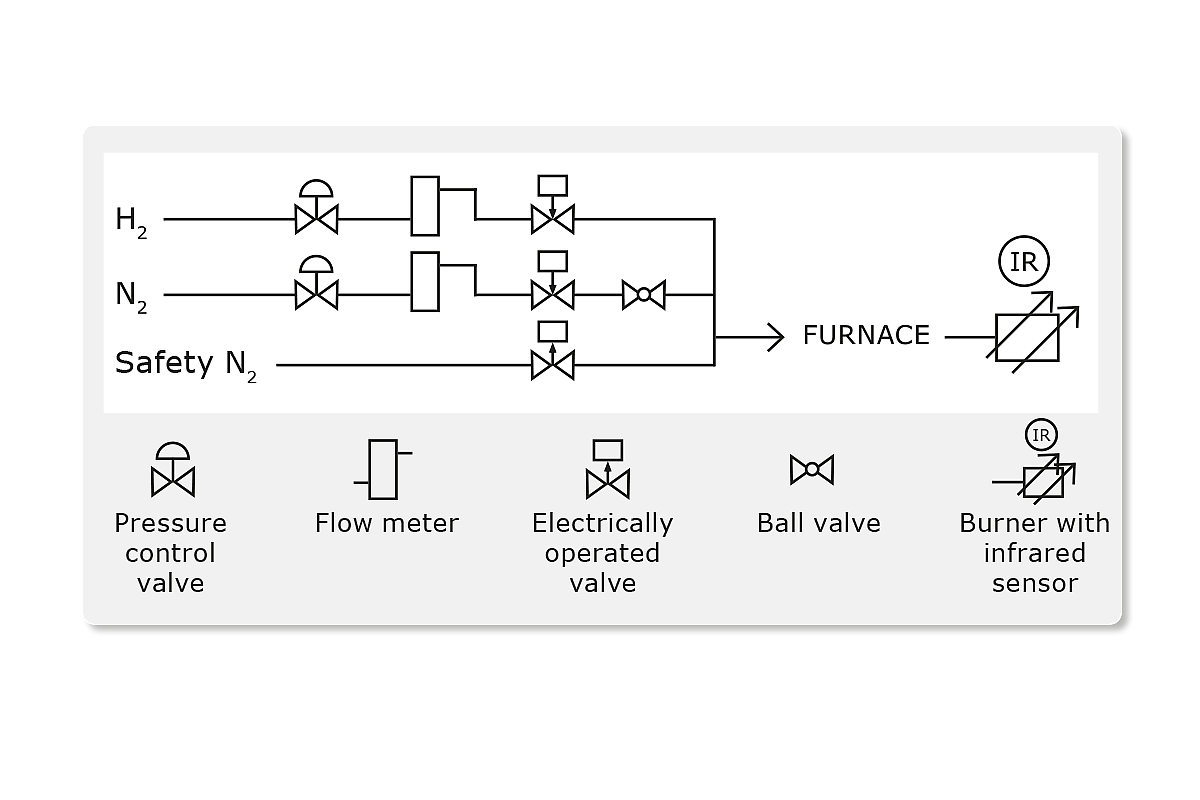

Systém automaticky proplachuje pracovní trubku nebo komoru dusíkem, zajišťuje, aby byl vodík do pece přiváděn pouze při teplotě nad bezpečnou teplotou 750 °C, a provádí konečné proplachování dusíkem. Proplachování dusíkem probíhá i v případě neplánovaných odstávek.
Dva nastavitelné průtokoměry umožňují míchání toků vodíku a dusíku tak, aby vyhovovaly procesu. Monitorovaný elektricky vyhřívaný plynový zapalovač zajišťuje, že je vodík plně spotřebován.
Kompatibilní s
Standardní funkce
- Ochrana proti přetlaku pro pracovní trubici nebo retortu
- Ochrana proti nadměrnému průtoku (prasknutí)
- Časovač proplachování
- Nezávislé bezpečnostní proplachování
- Monitorování dodávky plynu
- Monitorování teploty pece
- Elektrický zapalovač
Technické údaje
- Rozměry rozvaděče (V x Š x H):
440 x 430 x 490 mm - Rozměry sestavy hořáku (V x Š x H):
650 x 300 x 335 mm - Požadovaný výkon: 300 W
Systém bezpečnosti plynného vodíku 2
Teplota místnosti až maximální teplota
Tento systém trubkové pece na vodík je založen na řadě F a HTRH. Je navržen tak, aby splňoval všechny požadované předpisy pro bezpečnou manipulaci s plynným vodíkem.
Poznámka: Systém je vhodný pouze pro čisté procesy. Nesmí docházet k odplyňování vzorků.
Kompatibilní s

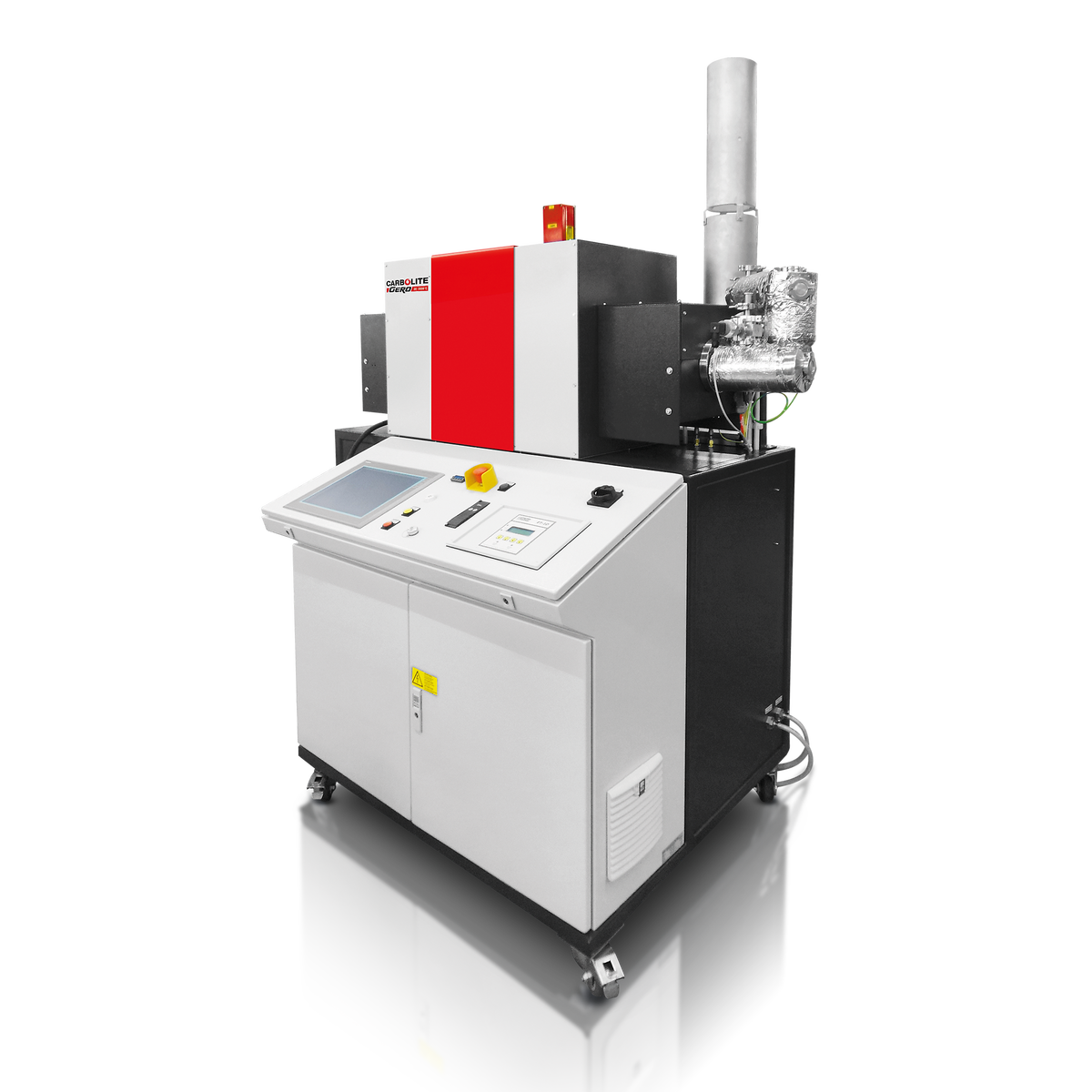

HTRH 16/100/600: Vodíková trubková pec s ohřevnou délkou 600 mm až do 1600 °C. Provoz s čistým vodíkem je možný. Jsou implementována všechna nezbytná bezpečnostní opatření.
Standardní funkce
- Plně vodíkový provoz pro trubkové pece vždy v kombinaci s minimálně jedním inertním plynem
- Vodík od pokojové teploty (RT) až do maximální teploty
- Bezpečnostní SPS s dotykovým ovládáním
- Proplachovací nádrž ( N2 )
- Materiály trubek do 1100 °C: Křemen
- Materiály elektronek do 1800 °C: RCA
- Vodou chlazené příruby
Možnosti
- Vzorek termočlánku
- Jemné vakuové čerpadlo
- Vysokovakuové čerpadlo
- Druhý inertní plyn
- Kaskádové řízení

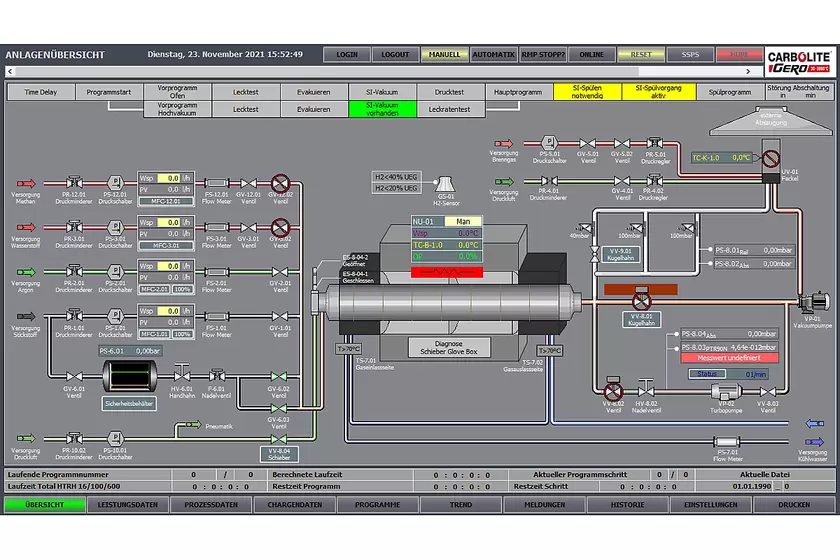

Pro automatizovaný provoz se používá dotykový panel. Všechny ventily, teploty, průtoky plynu atd. lze zapínat a vypínat ručně nebo automaticky podle předem stanoveného programu.

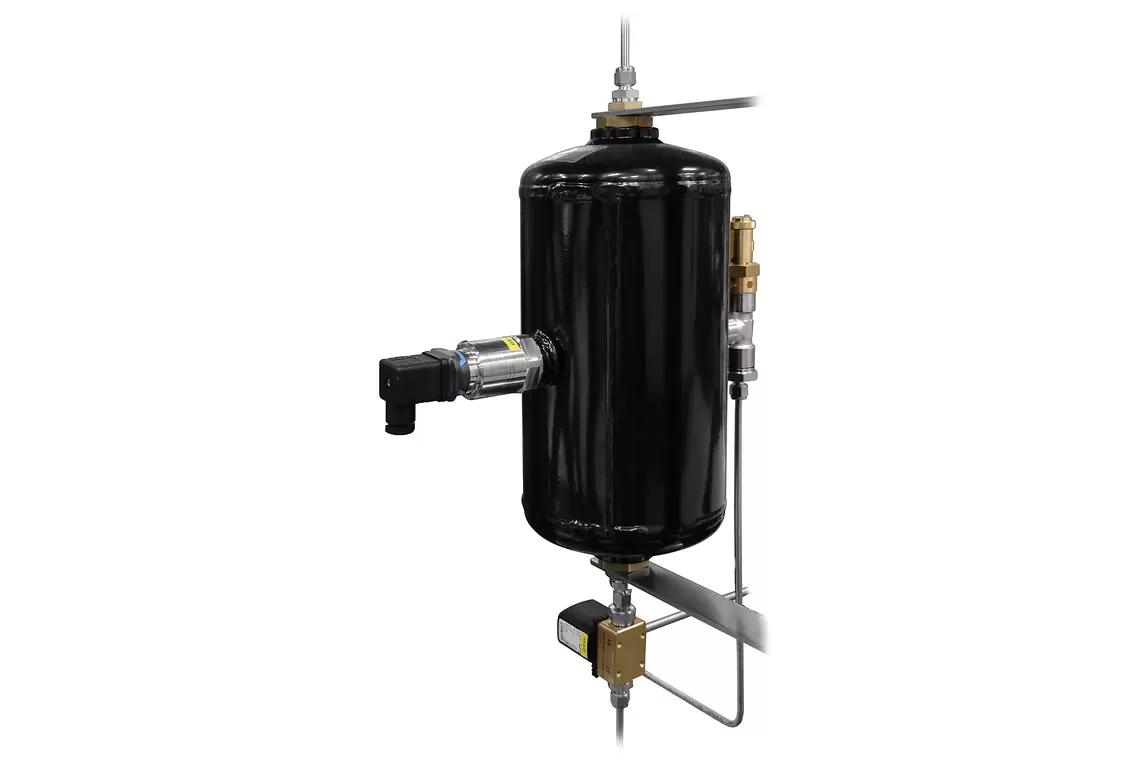

Proplachovací nádrž je naplněna inertním dusíkem o tlaku 8 barů. Proplachovací nádrž je nezbytným bezpečnostním doplňkem při práci s čistým vodíkem nebo jinými nebezpečnými plyny. V případě nouze tato nádrž poskytuje dostatek inertního plynu pro několikrát propláchnutá celou peci, aby se zajistilo, že v peci nezůstane žádný nebezpečný plyn.
