QPOL 300 BOT (System Automat)

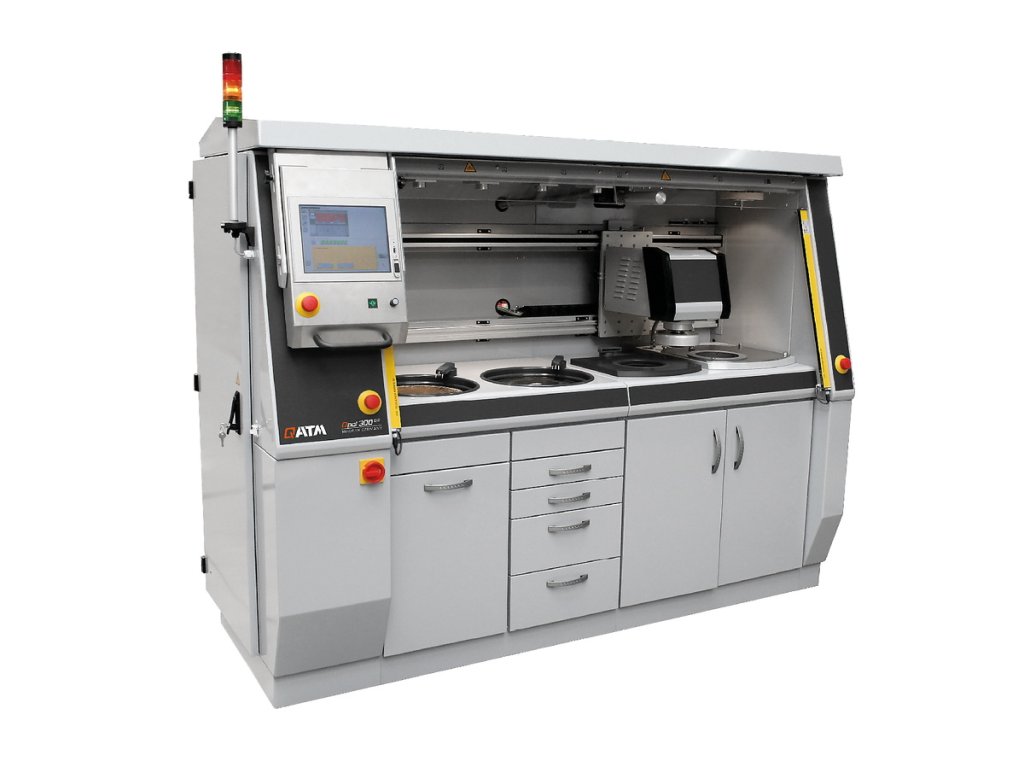

QPOL 300 BOT (System Automat) - plně automatický preparační systém



Kompaktní plně automatický preparační systém vyvinutý firmou QATM (do 2019 ATM) kompletně automatizuje všechny procesy metalografické přípravy vzorků a činí jej tak plně nezávislý na obsluze.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M0000001
Značka QATM
Webová stránka značky qatm.com/
Kategorie Broušení, leštění


QPOL 300 BOT (System Automat) - plně automatický preparační systém



BROŽURY, VIDEA



Kompaktní plně automatický preparační systém vyvinutý firmou QATM (do 2019 ATM) kompletně automatizuje všechny procesy metalografické přípravy vzorků a činí jej tak plně nezávislý na obsluze.

Přehledný dotykový displej dává snadný a rychlý přístup ke všem parametrům a metodám přípravy. QPOL 300 BOT (System Automat) zajišťuje špičkovou a reprodukovatelnou přípravu velkého množství vzorků a šetří tak váš drahocenný čas potřebný pro vyhodnocování.


MODULÁRNÍ KONSTRUKCE

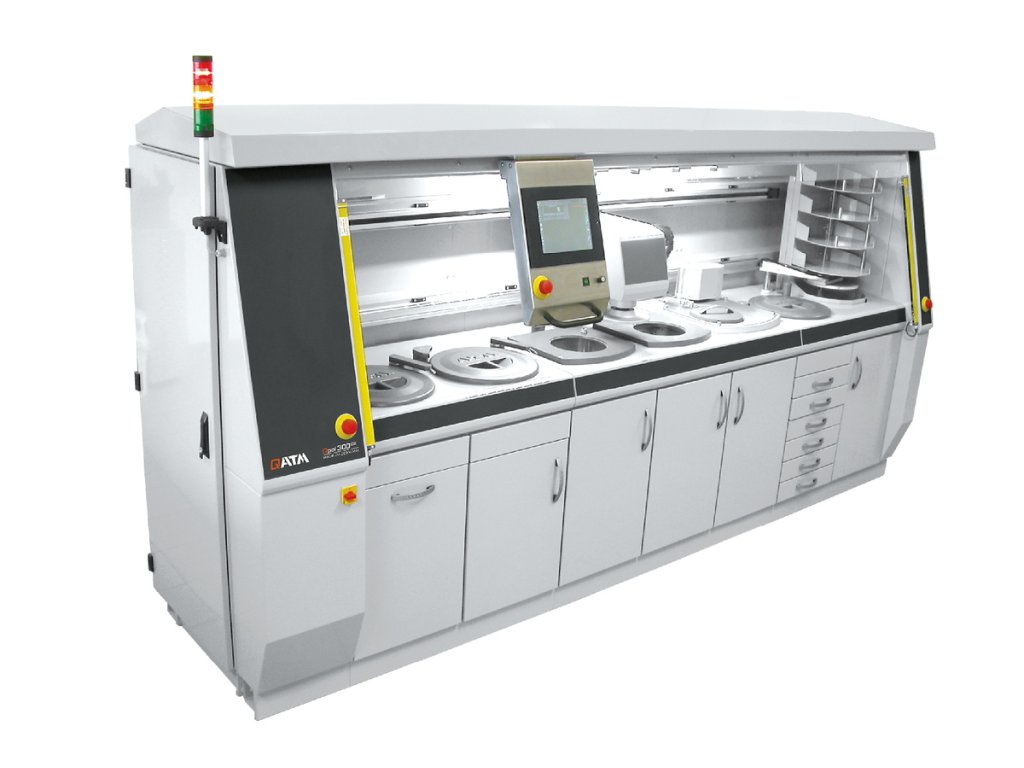

Jednotlivé části QPOL 300 BOT (System Automat) jsou z modulů systému System Lab. V rámci masívního hliníkového rámu je možno instalovat 4 až 8 pracovních stanic. Až 11 různých operací lze plně naprogramovat a dát do libovolné posloupnosti dle dané aplikace. Nabídka zahrnuje hrubé broušení, broušení a leštění, stejně tak jako čištění a sušení v libovolném pořadí.

QPOL 300 BOT (System Automat) automaticky postupuje z jednoho kroku na druhý, eliminuje jinak nutné manuální a časově náročné čištění držáků vzorků mezi jednotlivými kroky. QPOL 300 BOT (System Automat)t má vynikající poměr cena / výkon při výpočtu nákladů na jeden vzorek, což z něj činí výbornou úspornou volbu i pro nižší množství vzorků.

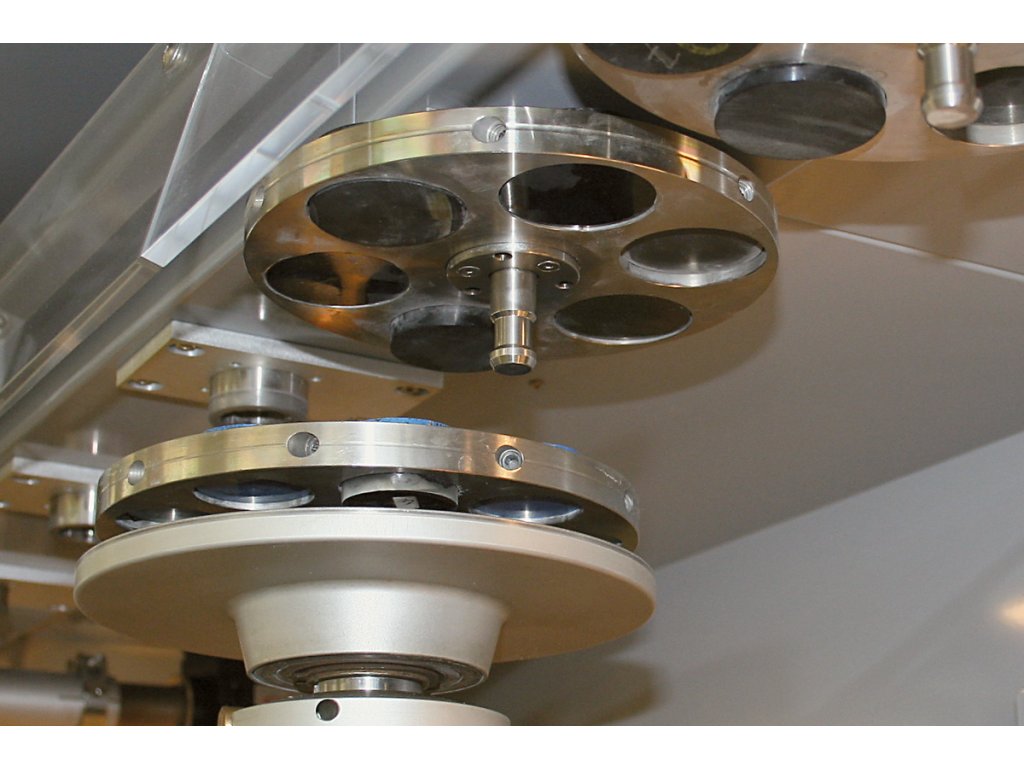

ZÁSOBNÍK DRŽÁKŮ VZORKŮ

sa7

Automatický zásobník pojme až 12 držáků vzorků. Po aktivaci stroje jsou držáky se vzorky uchopeny automaticky pro definovanou preparaci. Po skončení broušení a leštění jsou držáky s hotovými vzorky zaparkovány do původních pozic s finální leštěnou stranou nahoru.

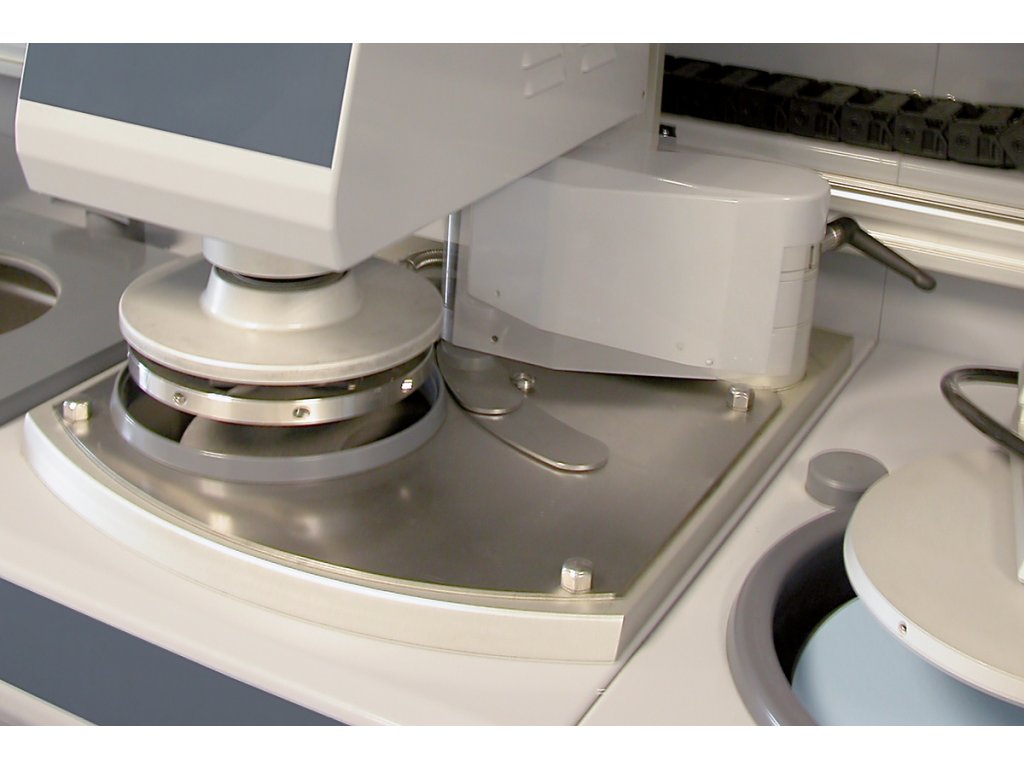

BROUSÍCÍ / LEŠTÍCÍ HLAVA

sa6

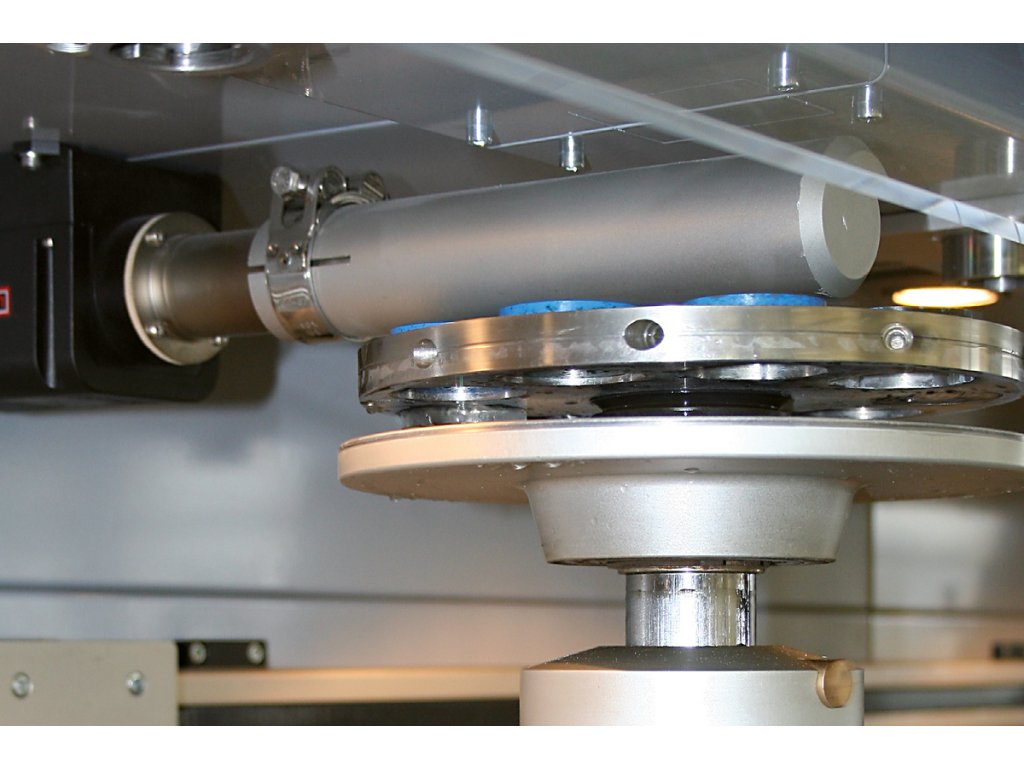

Automatická preparační hlava si sama vyzvedne držák se vzorky ze zásobníku a přemístí se k individuální pracovní stanici pro vykonání potřebného úkonu v definovaném čase. Poté vrátí držák do zásobníku.

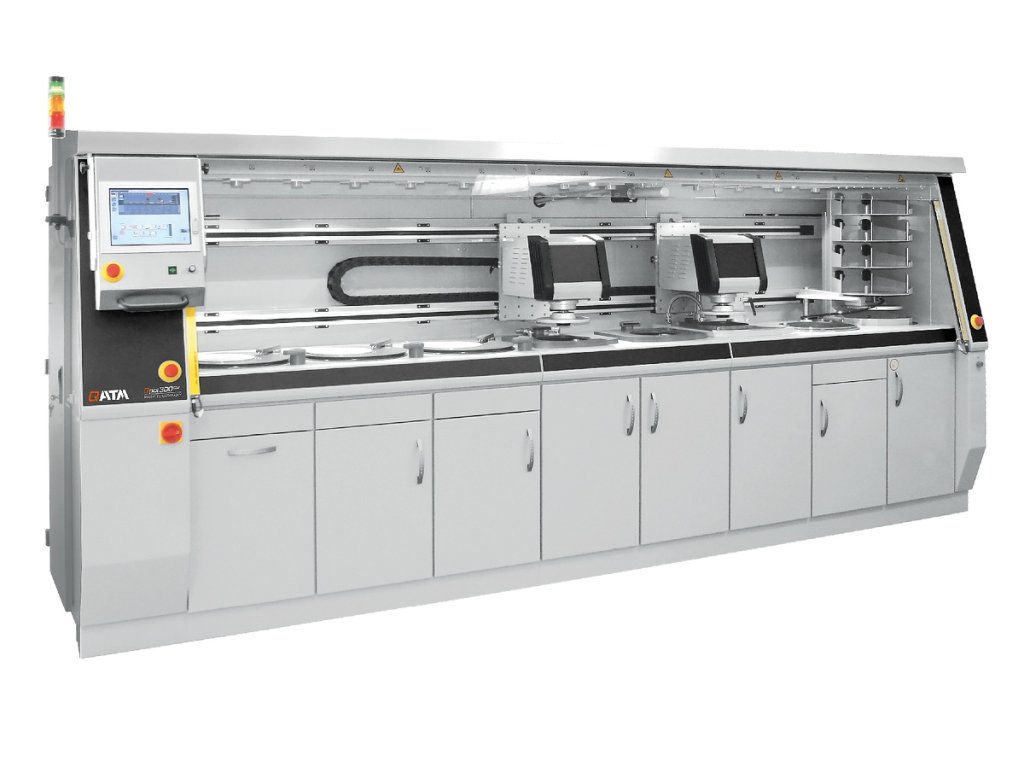

Použití dvou automatických hlav umožňuje současné broušení a leštění a optimalizuje QPOL 300 BOT (System Automat) pro práci s více držáky najednou.




BROUCÍCÍ A LEŠTÍCÍ STANICE

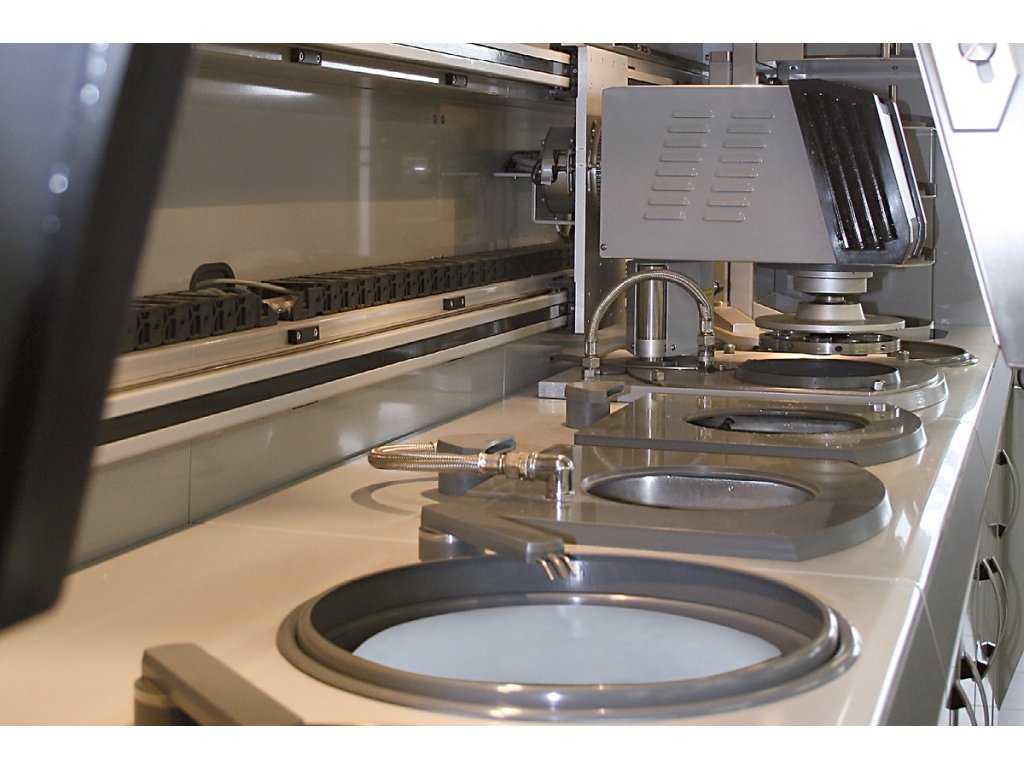

QPOL 300 BOT (System Automat) je vybaven jednotlivými stanicemi pro všechny metalografické procesy od rovinného a hrubého broušení, všech potřebných mezikroků až finální diamantové či oxidické leštění. Všechny stanice jsou plně integrované do systému. Brusné a leštící disky jsou fixovány na pracovní plochu vakuem (Vacu-Jet System) nebo magneticky.

Každá stanice může být konfigurována individuálně dle specifických potřeb abraziva. Voda, diamantové suspenze, smáčedla a oxidické suspenze jsou plně integrované a ovládané programem. Brusné a leštící stanice lze také vybavit automatickým krytem pro zajištění čistoty v okolí stroje.


ZÁSOBNÍK NA DISKY (fólie, SiC papíry apod.)



sa1

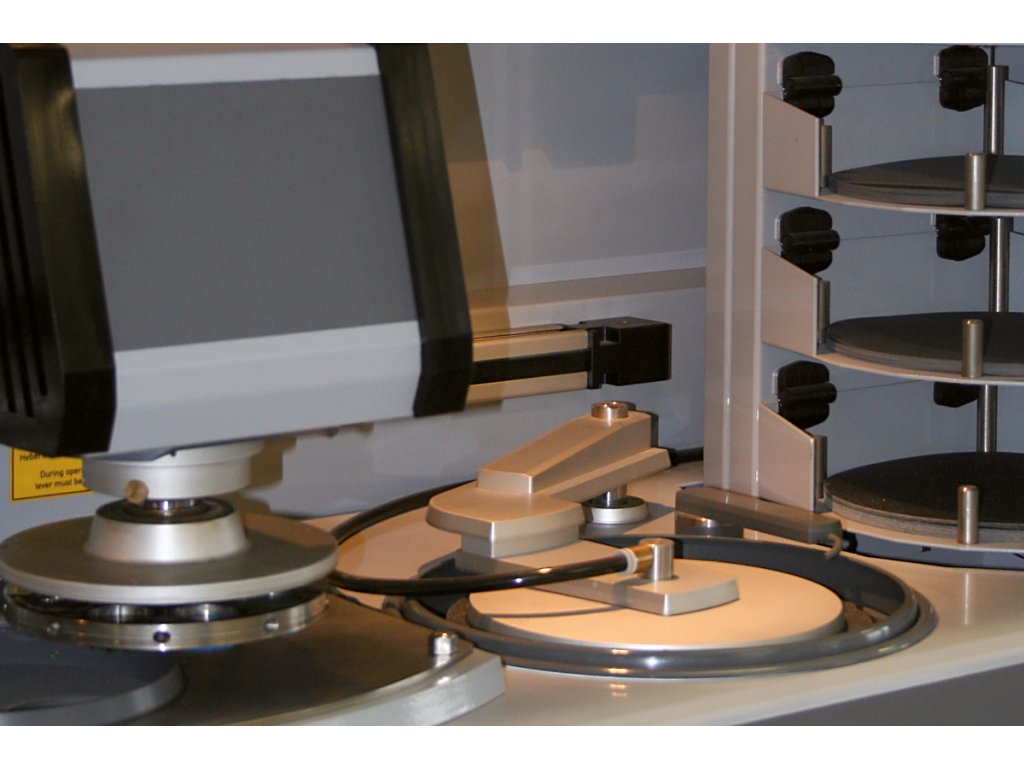

Ve skladovacím výtahu je místo pro 4 brusné disky jako SiC papír apod. Vakuové výměnné rameno uchopí programem zvolený disk a položí jej na definovaný pracovní disk. Vakuový systém Vacu-Jet pak již pracuje automaticky a podtlakem brusný disk zafixuje. Po ukončení broušení je použitý SiC papír automaticky zahozen.




STANICE PRO HRUBÉ BROUŠENÍ

sa5

Vysokorychlostní brusná stanice pro hrubé broušení zarovnává a brousí metalografické výbrusy extrémně rychle díky brusnému kamenu. Plně zakrytý kámen má integrovaný recirkulační chladicí systém uvnitř skříně. SiC a Al2O3 brusné kameny jsou udržovány v rovině díky diamantovému orovnávacímu hrotu. Tento krok je plně automatický s nastavitelnou hloubkou orovnání a frekvenci. Pro diamantové brusné disky je k dispozici diamantový orovnávací hrncový kotouč.




SUŠENÍ TEPLÝM VZDUCHEM



sa2

Po finálním čištění, programovatelný fén s teplým vzduchem suší vzorky pohledovou stranou vzhůru, aby se zabránilo kontaminaci finálního čistého povrchu vzorku. Poté jsou suché čisté vzorky uloženy v zásobníku.

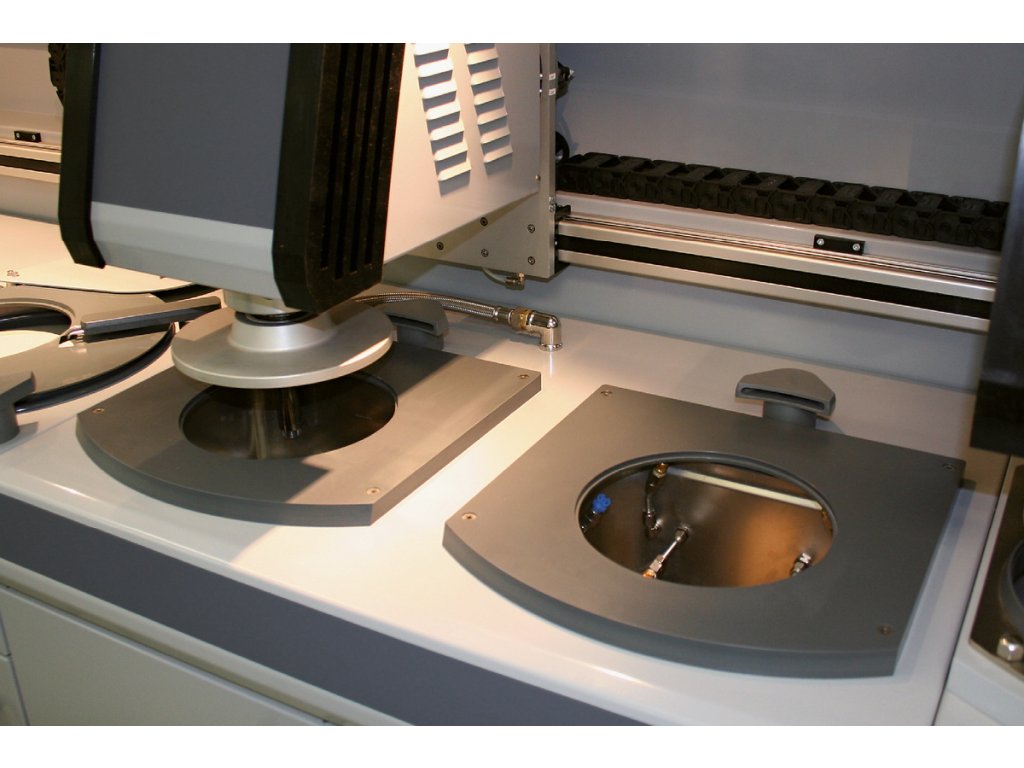

VYSOKORYCHLOSTNÍ ČISTÍCÍ STANICE

sa3 sa4 Čistící stanice umožňuje plně automatické čištění metalografických vzorků. Na více krokové čištění se používá voda, vzduch a alkohol. Jednotlivé časy a kroky čištění jsou plně nastavitelné.




ULTRAZVUKOVÁ ČISTÍCÍ STANICE

Ultrazvuková čisticí stanice zajištuje jak čištění mezi jednotlivými kroky, tak finální čištění. Čas čištění a frekvence lze snadno nastavit. Čistící nádrž umožňuje různou teplotu lázně. Volitelně lze využít filtrační recirkulační systém, který prodlužuje životnost lázně a zvyšuje kvalitu výbrusů.


DOTYKOVÝ DISPLEJ

sa8

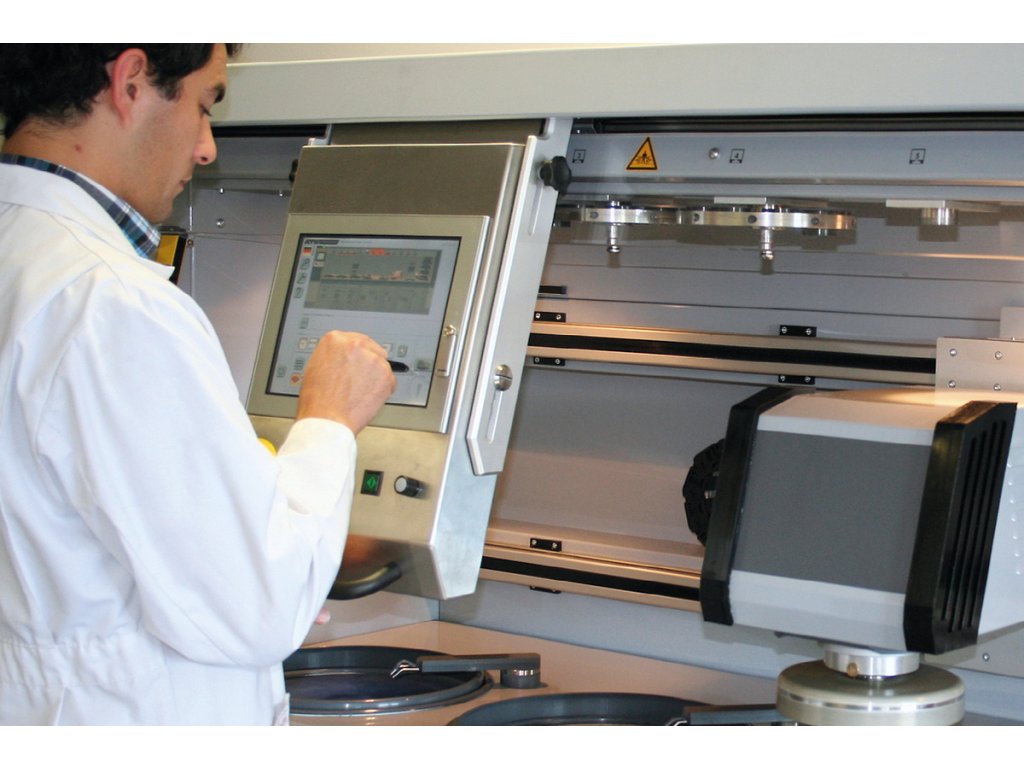

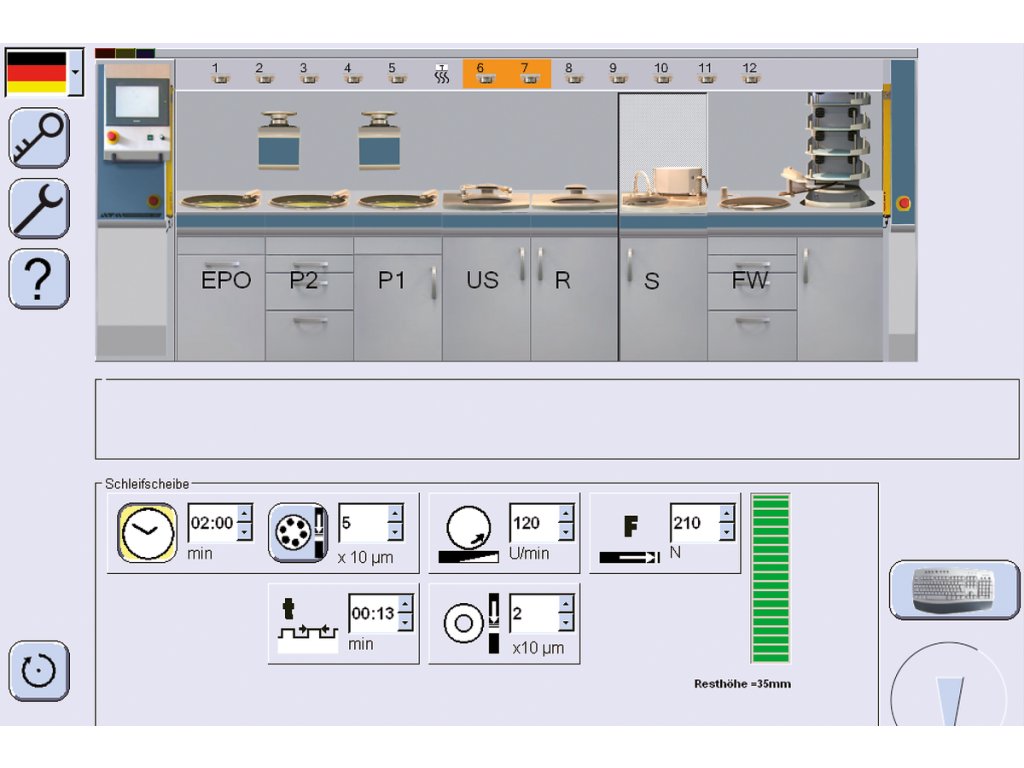

Jednoduché ovládání pomocí drag-and-drop grafického rozhraní na centrálním dotykovém panelu, který lze pomocí kolejnice přesunou k libovolné pracovní stanici. Na každý krok zobrazuje displej parametry zvolené pracovní stanice. Je také možné sledovat jednotlivé sekvence v reálném čase. Tyto pak uložit a kdykoliv je vyvolat jako kompletní program. Je možné uložit velké množství programů a následně je kdykoliv opakovaně použít.




POPIS PŘÍSTROJE:

  • Plně automatický brusný a lešticí automat
  • Individuálně konfigurovatelný
  • Regálový systém pro držáky vzorků
  • Konstrukce z masivního hliníkového modulu
  • Grafický dotykový panel s příčným pohybem po celém zařízení
  • Integrovaná elektrická ovládací skříňka vlevo a vpravo
  • Světelná bezpečnostní závora

BROŽURY:

pdf Brožura Systemautomat - plně automatický preparační systém (588.9 kB)
pdf Příslušenství k bruskám a leštičkám (588.1 kB)
pdf Držáky vzorků (358.8 kB)
pdf Chladicí kapalina „ATM-CoolCut“ (3.8 MB)

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEO:



OSTATNÍ VIDEA KE SHLÉDNUTÍ.....





Produktová brožura: Metalco - automatický preparační systém Systemautomat_EN

Video (by Mager): https://www.youtube.com/watch?v=sbLhlDuP3EU



Podobné produkty


  • pic qpol250bot Kód: M5805000
    QPOL 250 BOT (SAPHIR X-CHANGE)
    Cena dle konfigurace na dotaz

    QPOL 250 BOT (SAPHIR X-CHANGE) - ROBOT PRO PLNĚ AUTOMATICKÉ BROUŠENÍ / LEŠTĚNÍ

    QPOL 250 BOT (SAPHIR X-CHANGE) je kompaktní automatická bruska leštička, která umožnuje plně automatickou přípravu vzorků bez jakékoliv lidské pomoci.


    CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI


    Značka: QATM
  • pic saphir375 close Kód: A5810290
    Saphir 375
    Cena dle konfigurace na dotaz

    Saphir 375 - kompaktní automatická velmi výkonná stojanová bruska s kamenem.



    Kompaktní automatická bruska s kamenem QATM (do 2019 ATM) Saphir 375 je vodou chlazená, vysoko otáčková bruska pro rychlé hrubé broušení metalografických preparátů v držáku vzorků. Brusný kámen má otáčky 1700 ot. /min. a standardní sadu vzorků zbrousí do roviny za méně než 30 vteřin. Stejnou rychlostí brousí zalité i nezalité vzorky.



    CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI


    Značka: QATM
Hmotnost 0.1 kg
Číslo celního sazebníku
Země původu
Pracovní kotouč Ø 300 mm
Otáčky kotouče 50 až 600/min plynule nastavitelné
Výkon 4 - 12.5 kW dle typu
Počet pracovních jednotek 4 - 8
Centrální přítlak 50 - 450 N, nastavitelný
Otáčky unašeče 20 - 120 rpm, v obou směrech
Automatická kontrola úběru ano
Držáky vzorků Ø 160/185/204 mm
