TG - Trubkové pece s teplotním gradientem



TG - Trubkové pece s teplotním gradientem



Tyto kompaktní dělené trubkové pece jsou speciálně navrženy tak, aby poskytovaly teplotní gradient po celé délce pece. Používají volné topné elementy zapuštěné do izolace tělesa pece. Výhodou této konstrukce je její flexibilita; s použitím trubicových adaptérů, lze stejnou pec použít s různými průměry trubic.



více...



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Dostupnost produktu na dotaz
Kód produktu TG
Značka Carbolite Gero
Kategorie Dělené trubkové pece s teplotním gradientem


TG - Trubkové pece s teplotním gradientem



BROŽURY, VIDEA



Tyto kompaktní dělené trubkové pece jsou speciálně navrženy tak, aby poskytovaly teplotní gradient po celé délce pece. Používají volné topné elementy zapuštěné do izolace tělesa pece. Výhodou této konstrukce je její flexibilita; s použitím trubicových adaptérů, lze stejnou pec použít s různými průměry trubic.

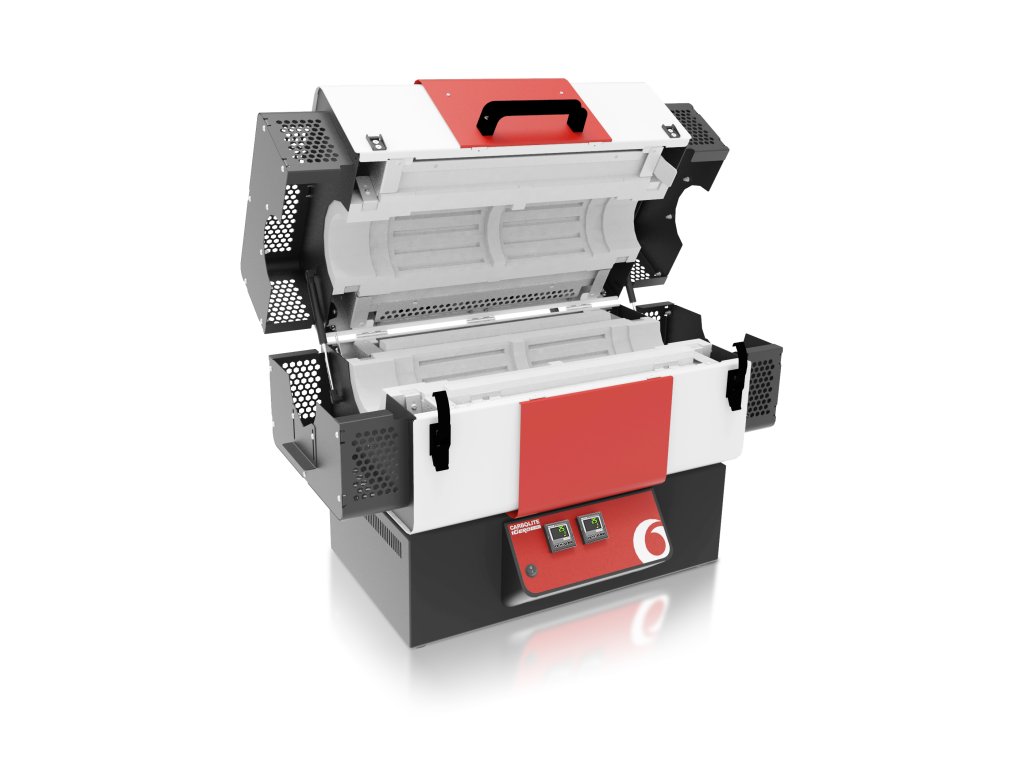

Tělo pece je rozděleno na dvě poloviny, opatřeno panty v zadní části a pneumatickými tlumicími vzpěrami na obou koncích, které usnadňují otevírání. Možnost otevřít pec usnadňuje obsluze výměnu pracovních trubic nebo vložení nádoby, jako jsou např. reaktory, s koncovými přírubami, které by standardně znesnadňovaly vložení do nerozdělené pece.

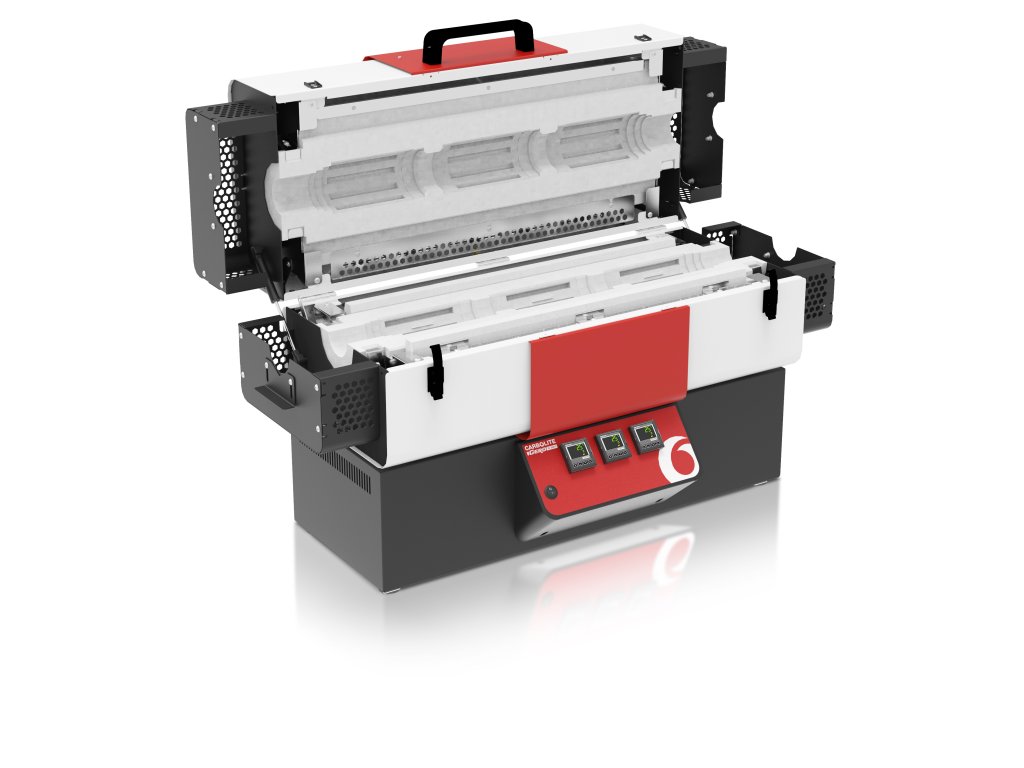

Pec TG2 má dvě nezávislé vyhřívané zóny a TG3 má tři nezávislé vyhřívané zóny. TG2 má mezi jednotlivými zónami 25 mm dlouhou nevyhřívanou bariéru a TG3 má dvě 75 mm dlouhé teplotní bariéry oddělující tři vyhřívané zóny. Každá vyhřívaná zóna má svůj vlastní regulátor teploty a termočlánek.


PRINCIP VEDENÍ TEPLA

tf1

Nové trubkové pece Carbolite Gero jsou výsledkem více než 80 let zkušeností s v oblasti tepelného zpracování; kombinují nejnovější technologický trend, robustní konstrukcí, vysoce kvalitním komponenty a elegantním moderním designem.

VYSOCE KVALITNÍ TOPNÉ ELEMENTY

  • Excelentní teplotní uniformita
  • Rychlý ohřev a ochlazování
  • Nepřekonatelná rovnoměrnost teploty po celé vyhřívané délce

VYSOCE KVALITNÍ TEPELNÁ IZOLACE

  • Nízká spotřeba energie
  • Nízká teplota na povrchu pece
  • Navrženo s ohledem na dlouhou životnost




REGULACE TEPLOTY A MOŽNOSTI KOMUNIKACE

REGULACE

Pece TG s teplotním gradientem jsou vybaveny ethernet komunikačním portem a Carbolite Gero EPC3016P1
programovatelným regulátorem teploty s 24 segmenty, pro každou vyhřívanou zónu jako standard.

MOŽNOSTI

  • Ochrana proti přehřátí (doporučeno pro vzácné materiály a bezobslužný
    provoz)




PŘÍSLUŠENSTVÍ



tf3

VELKÝ VÝBĚR PRACOVNÍCH TRUBIC

Široký výběr průměrů, délek a materiálů.

tf4

IZOLAČNÍ ZÁTKY A TEPELNÉ ŠTÍTY

Pro zabránění tepelných ztrát a zlepšení uniformity.




MONTÁŽNÍ KONFIGURACE



Trubkové pece TG se dodávají namontované na horní straně ovládacího panelu. Tělo pece může být snadno
odděleno pro dálkové ovládání.
Tato konfigurace zahrnuje 2 metrový kabel (včetně zástrčky a zásuvky) mezi tělesem pece a ovládacím panelem.
Toto flexibilní uspořádání umožňuje snadnou změnu montáže, např. připevnění k vertikálnímu stojanu, montážnímu držáku nebo uvnitř digestoře.

tf5

TĚLO PECE NA OVLÁDACÍM PANELU

Standardní konfigurace do 600 mm délky



tf6

ODNÍMATELNÉ TĚLO PECE

Jednoduchá změna montáže



tf9

MONTÁŽNÍ KONZOLE (volitelné)

Pro montáž pece do libovolného stojanu.

tf8

VERTIKÁLNÍ STOJAN (volitelné)

Stojan pro vertikální upevnění pece





 tf10

kabel délky 4m (volitelné)

Prodlužovací kabel délky 4 m ve spojení standartně dodávaného kabelu umožňuje délku až 6 m.




PŘÍSLUŠENSTVÍ PRO MODIFIKOVANOU ATMOSFÉRU A VAKUUM



tf11

Trubkové pece Carbolite Gero mohou být vybaveny řadou možností přizpůsobení pro aplikace s modifikovanou atmosférou a / nebo vakuem.

MOŽNOSTI

  • Široká nabídka pracovních trubic, koncových těsnění a kompletních sad pro danou aplikaci.
  • Vakuová sada s možností výběru rotační nebo turbomolekulární vakuové vývěvy.
  • Sada pro inertní plyny umožňuje využití až tří nereaktivních plynů (možnost manuální nebo automatické kontroly)



TEPELNÉ ZPRACOVÁNÍ V GRADIENTNÍCH PECÍ


Vzorek je možné přesouvat mezi dvěma teplotními zónami, aby se dosáhlo požadovaného tepelného cyklu bez časových prodlev, způsobených, v případě použití 1-zónové pece, ohřevem nebo chladnutím.

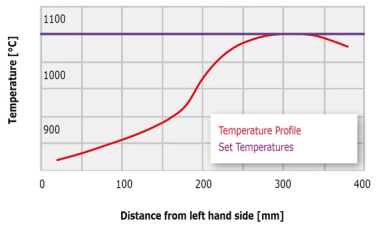

Teplotní gradient, horizontální TG2 12/125/425.
80 mm pracovní trubice.
Požadované hodnoty:
zóna 1: vypnuto, zóna 2: 1100 ° C

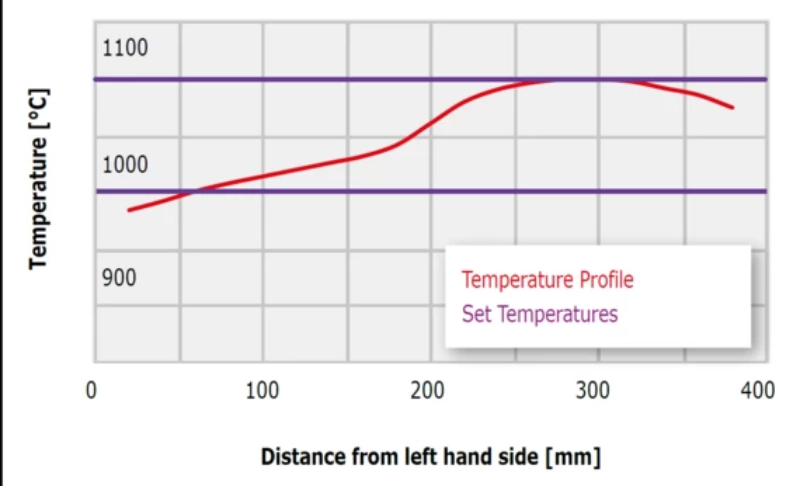

Teplotní gradient, horizontální TG2 12/125/425.
80 mm pracovní trubice.
Požadované hodnoty:
zóna 1: 1000 ° C, zóna 2: 1100 ° C

Gradient1 Gradient2

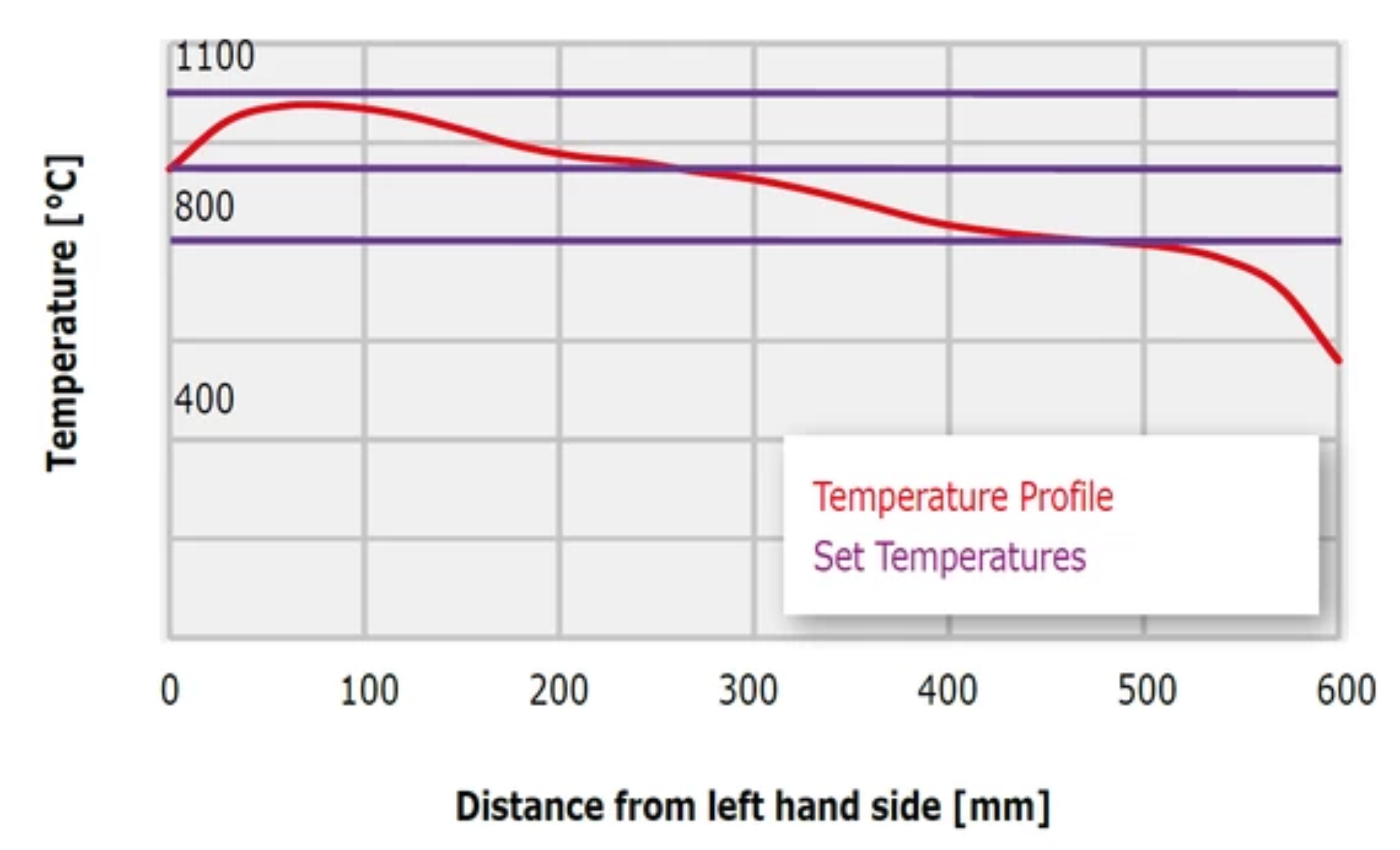

Teplotní gradient, horizontální TG3 12/60/600.
60 mm pracovní trubice.
Požadované hodnoty:
zóna 1: 1100 ° C, zóna 2: 950 ° C, zóna 3:
800 ° C

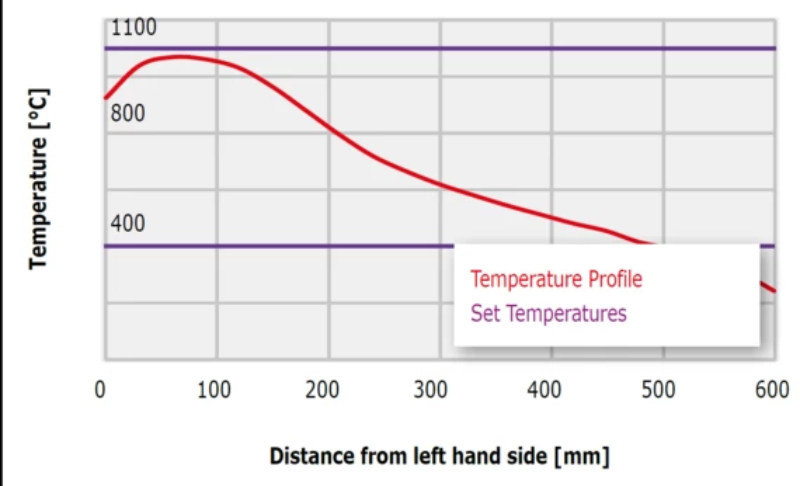

Teplotní gradient, horizontální TG3 12/60/600.
60 mm pracovní trubice.
Požadované hodnoty:
zóna 1: 1100 ° C, zóna 2: vypnuto, zóna 3: 400 ° C



Gradient3 Gradient4


TECHNICKÉ ÚDAJE



ZONE




VEZMĚTE PROSÍM NA VĚDOMÍ

  • Doba ohřevu je měřena při dosažení teploty o 100 °C pod maximem, a to za použití prázdné křemenné trubice opatřené zátkami.
  • Rychlost ohřevu při použití volitelné keramické pracovní trubice musí být omezena do 5 °C / min.
  • Výkon při výdrži se měří při nepřetržité provozní teplotě.
  • Teplotní gradienty se měří za použití izolačních zátek při teplotě 100 °C pod maximální teplotou.
  • Maximální trvalá provozní teplota je o 100 °C nižší než maximální teplota.
  • Všechny pece jsou vybaveny termočlánkem typu N
