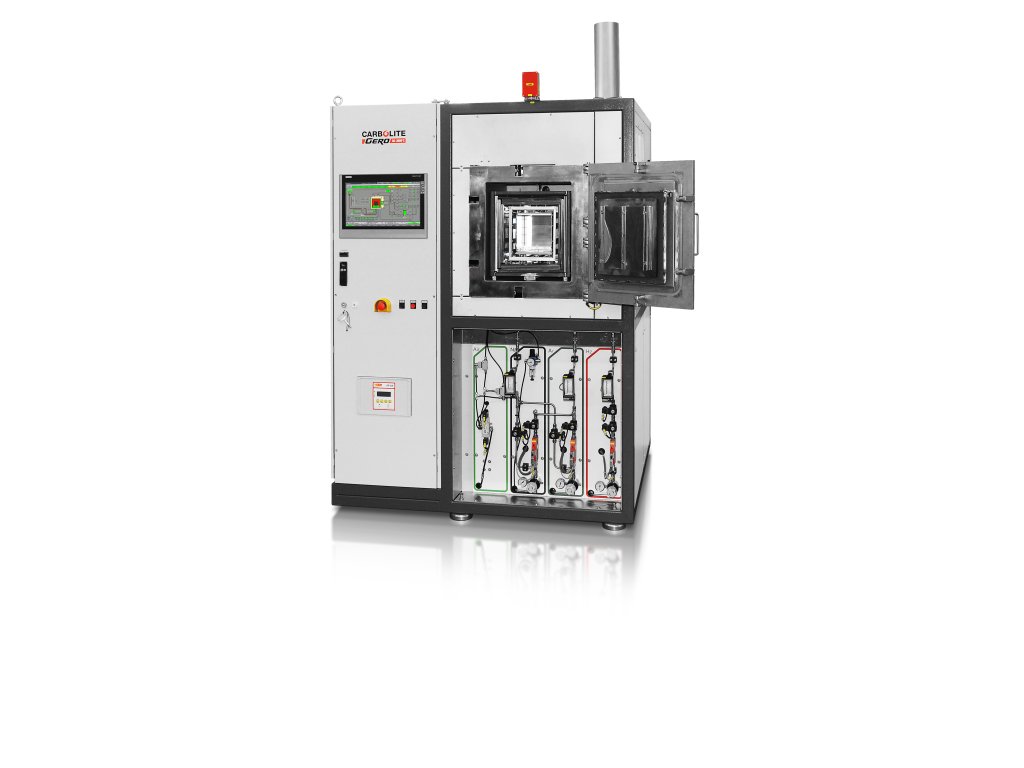

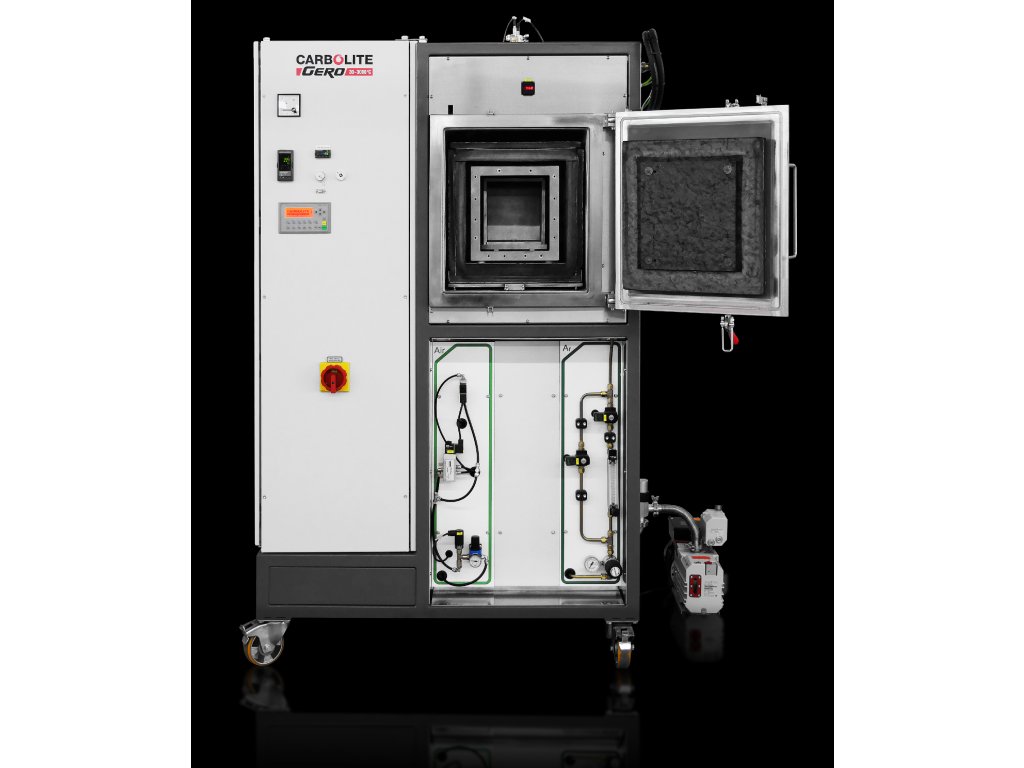

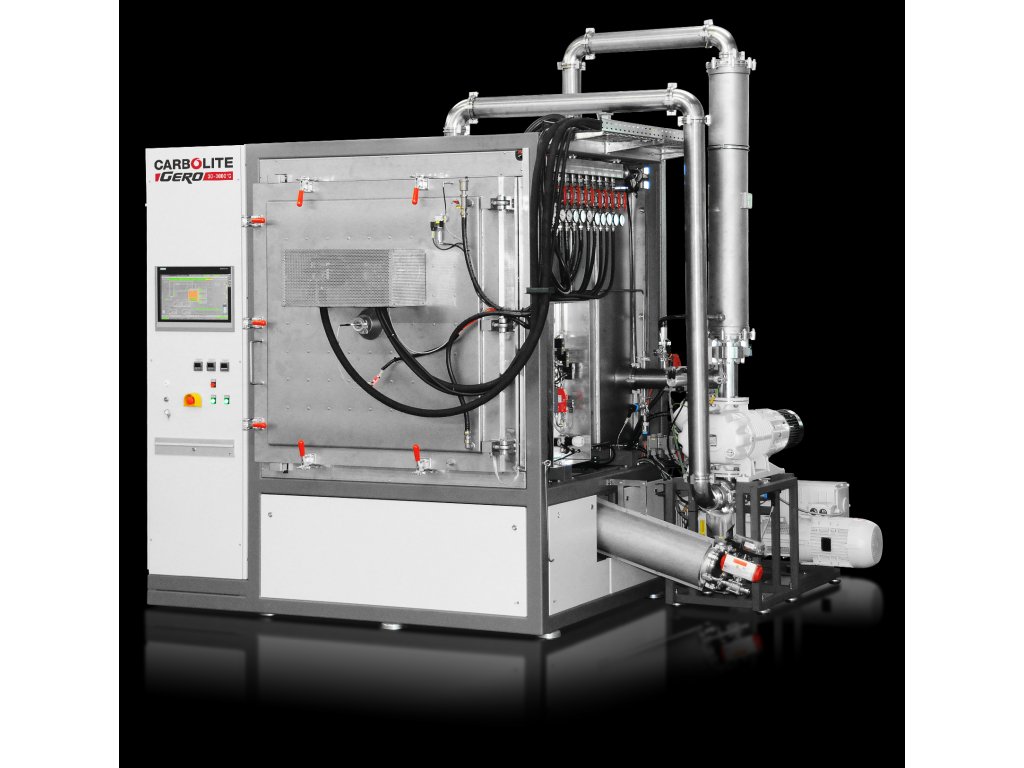

HTK GR - Komorová pec s grafitovou izolací



HTK GR - Komorová pec s grafitovou izolací

Grafitová pec HTK GR pracuje s hrubým/jemným vakuem, ochrannými plyny jako je dusík/argon a reaktivní plyny jako je vodík a oxid uhelnatý. Grafitová pec HTK GR nemůže fungovat v atmosféře kyslíku kvůli izolaci z grafitu.

CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Značka Carbolite Gero
Kategorie Laboratorní a průmyslové pece
Zvolte variantu
Kód produktu HTK8GR/22-1G model: HTK 8 GR/22-1G Cena dle konfigurace na dotaz
Kód produktu HTK25GR/22-1 model: HTK 25 GR/22-1 Cena dle konfigurace na dotaz
Kód produktu HTK80GR/22-1G model: HTK 80 GR/22-1G Cena dle konfigurace na dotaz
Kód produktu HTK220GR/22-1G model: HTK 220 GR/22-1G Cena dle konfigurace na dotaz
Kód produktu HTK400GR/22-1G model: HTK 400 GR/22-1G Cena dle konfigurace na dotaz
Kód produktu HTK600GR/22-1G model: HTK 600 GR/22-1G Cena dle konfigurace na dotaz


HTK GR - Komorová pec s grafitovou izolací

Grafitová pec HTK GR pracuje s hrubým/jemným vakuem, ochrannými plyny jako je dusík/argon a reaktivní plyny jako je vodík a oxid uhelnatý. Grafitová pec HTK GR nemůže fungovat v atmosféře kyslíku kvůli izolaci z grafitu.

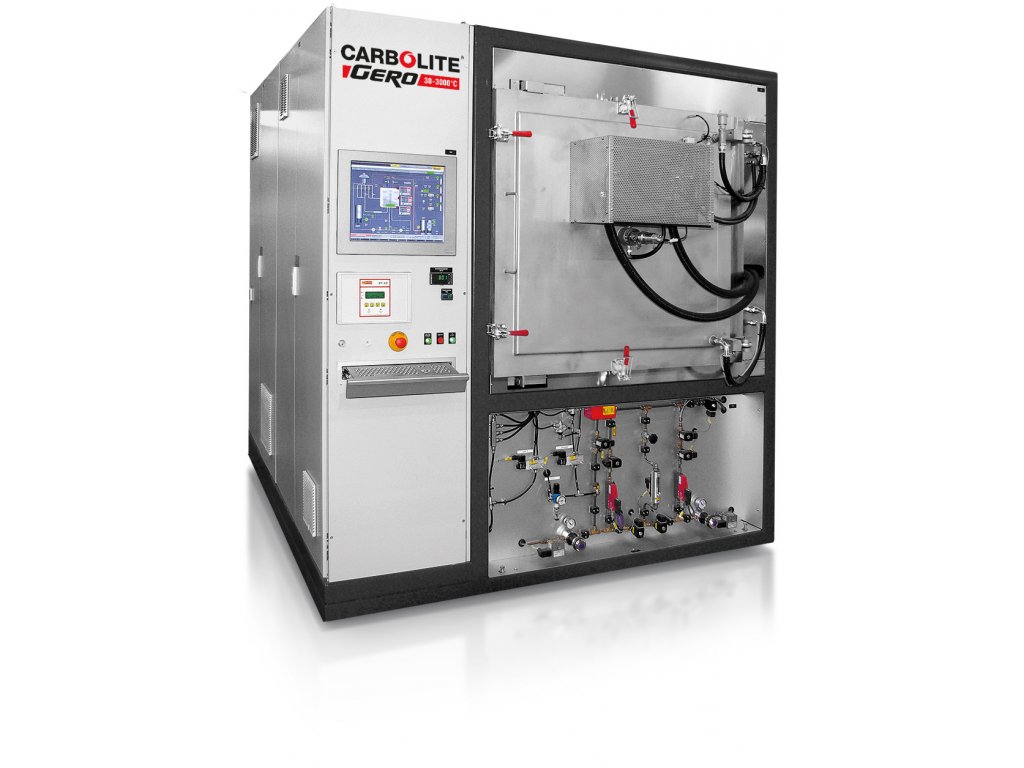

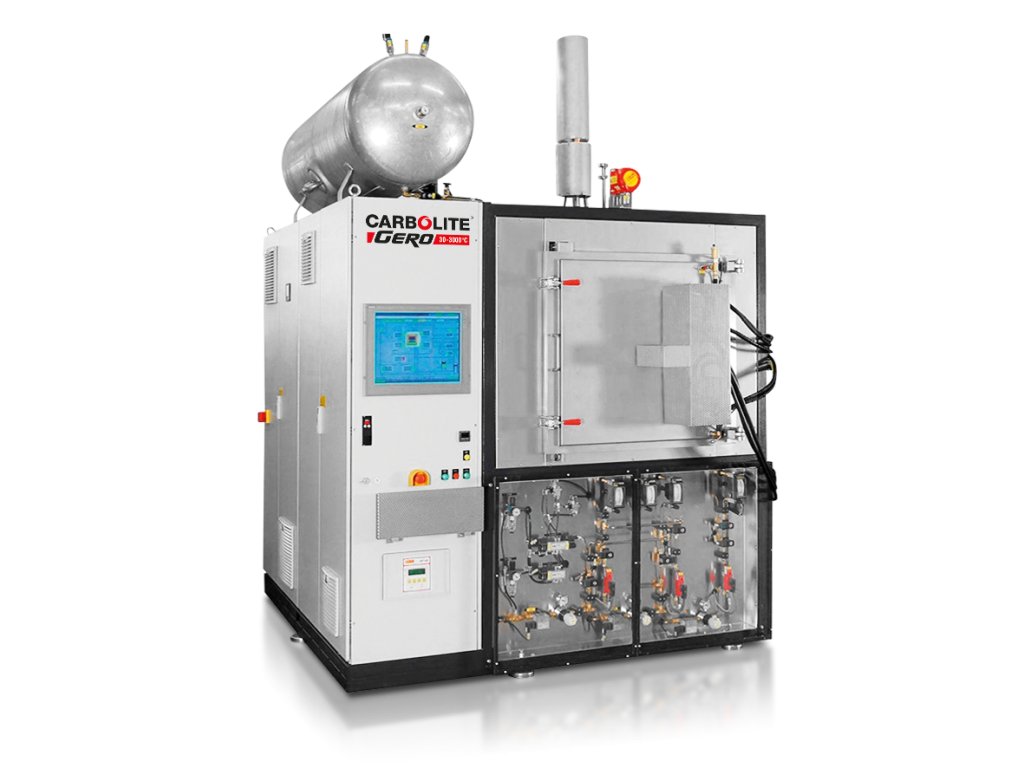

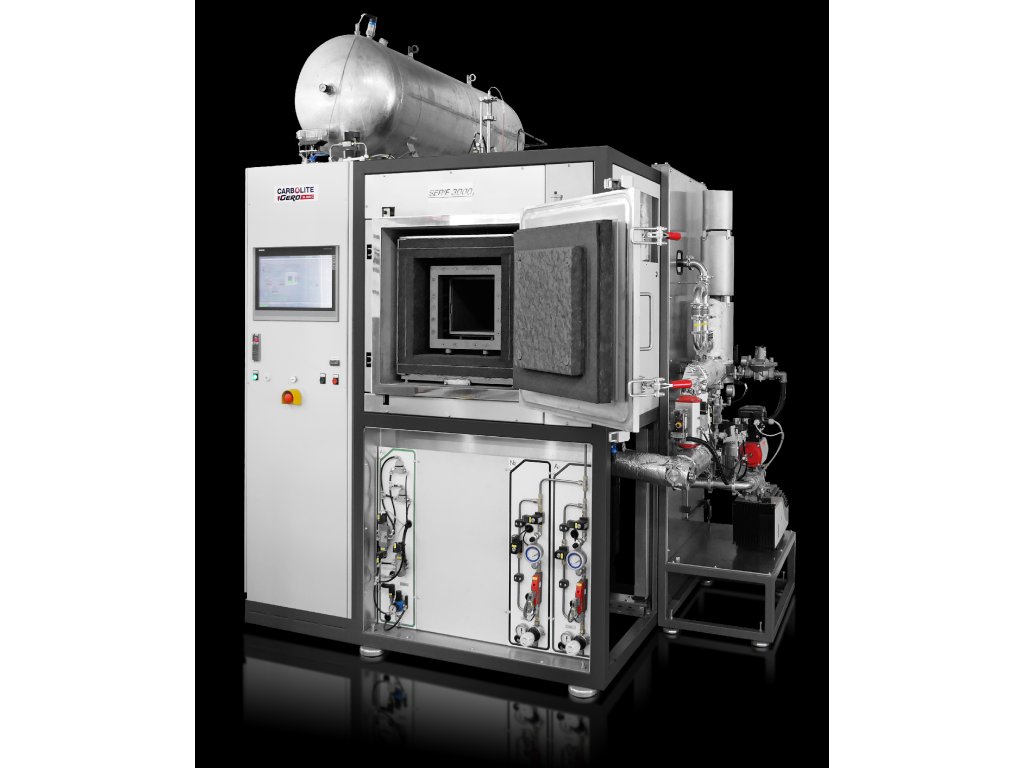

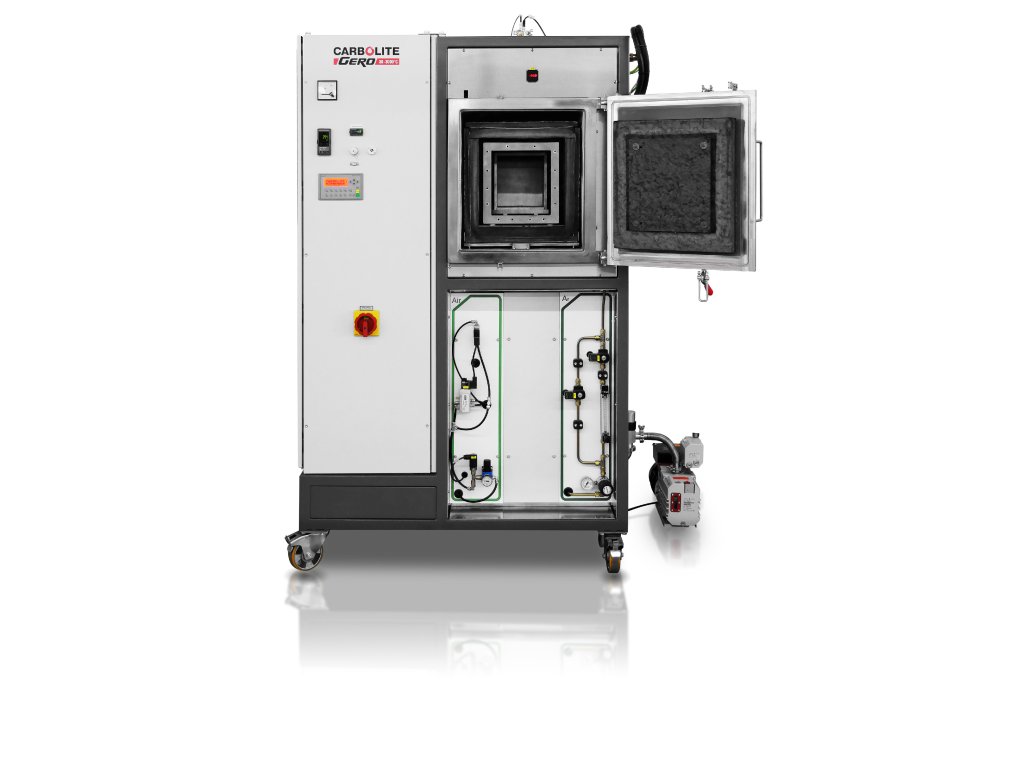

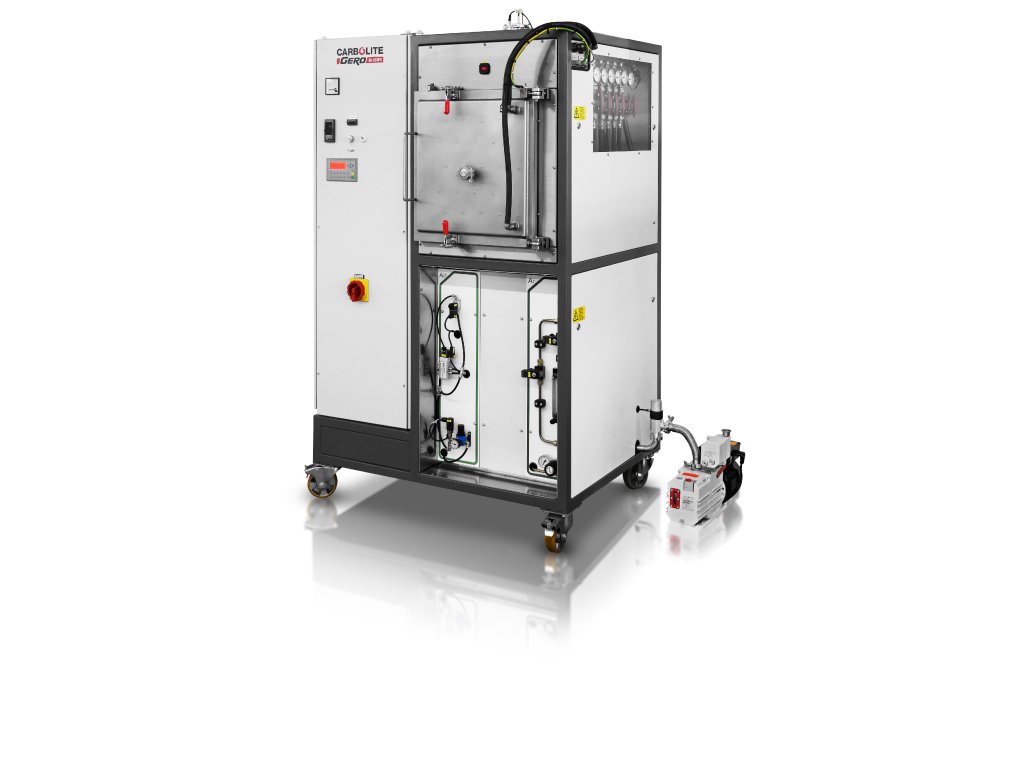

Obdélníkový design s předními dveřmi umožňuje snadné plnění a vykládání. Řada HTK GR je k dispozici až v šesti různých velikostech. Nejmenší modely s kapacitou 8 litrů a 25 litrů jsou typicky používány v laboratořích pro výzkum a vývoj. 80-litrové, 220-litrové, 400-litrové nebo 600-litrové pece jsou převážně používány jako pilotní výrobní systémy nebo ve velkovýrobě.

HTK GR má izolaci a topné elementy z grafitu. Při maximálních teplotách až 2200 °C je HTK GR vhodný pro extrémní potřeby tepelného zpracování. Na požádání může být systém vybaven grafitovou retortou, která je schopna definovaného průtoku vedení plynu uvnitř jednotky a zlepšuje uniformitu na <± 10 ° C. Pro procesy se silným odplyněním retorta chrání topné elementy a prodlužuje životnost pece.


PŘÍKLADY APLIKACÍ

pyrolýza, spékání, silikonizace, grafitování, technická keramika


POPIS (STANDARDNÍ VÝBAVA)

  • Grafitová pec, která nabízí nejvyšší možné teploty
  • Provoz parciálního tlaku vodíku, pokud je požadován
  • Přesně řízená rychlost vakuové pumpy vhodná pro prášky
  • Záznam dat pro řízení kvality

TECHNICKÉ ÚDAJE

Pohled dovnitř grafitové pece HTK
  1. rám
  2. vodou chlazená nádoba
  3. topná kazeta
  4. drážka pro utěsnění
  5. přední dvířka
  6. grafitová izolace
4ce51d7eb718f93e6697cbed8efc0647



Uvnitř komory pece jsou topné elementy umístěny v dolní, levé, pravé a horní stěně komory, což zlepšuje uniformitu pece. Pro větší objemy komory je zadní a přední stěna pece vybavena topnými elementy, které zajišťují vynikající uniformitu. Pece HTK W, HTK MO, HTK GR a HTK KE jsou obklopeny vodou chlazenou nádobou, čímž se HTK systém klasifikují jako pece se studenými stěnami.

Na požádání lze přístroj HTK GR provozovat až do 3000 °C. Pro provoz při 3000 °C, je pec speciálně vybavena specifickou tloušťkou izolace, optimálním polohováním topných těles a pyrometrem pro měření a regulaci teploty. Pyrometr přímo měří tepelné záření optickými metodami přes okénko uvnitř pece a není přímo vložen do pece.

Tento princip měření funguje pouze v případě, že je vydáno dostatečné množství záření. Potřebné záření vzniká pouze při teplotách vyšších než 400 °C. Při nižších teplotách se pro regulaci používá klouzavý termočlánek.

Kvůli rostoucímu tlaku grafitových par je provoz v prostředí inertního plynu možný pouze při teplotě 3000 °C. Kromě toho vysoký tlak par vede k uvolnění uhlíku do atmosféry. U vzorků citlivých na uhlík musí být použita kovová vysokoteplotní pec.

ke stažení zde
