QNESS 60 M EVO

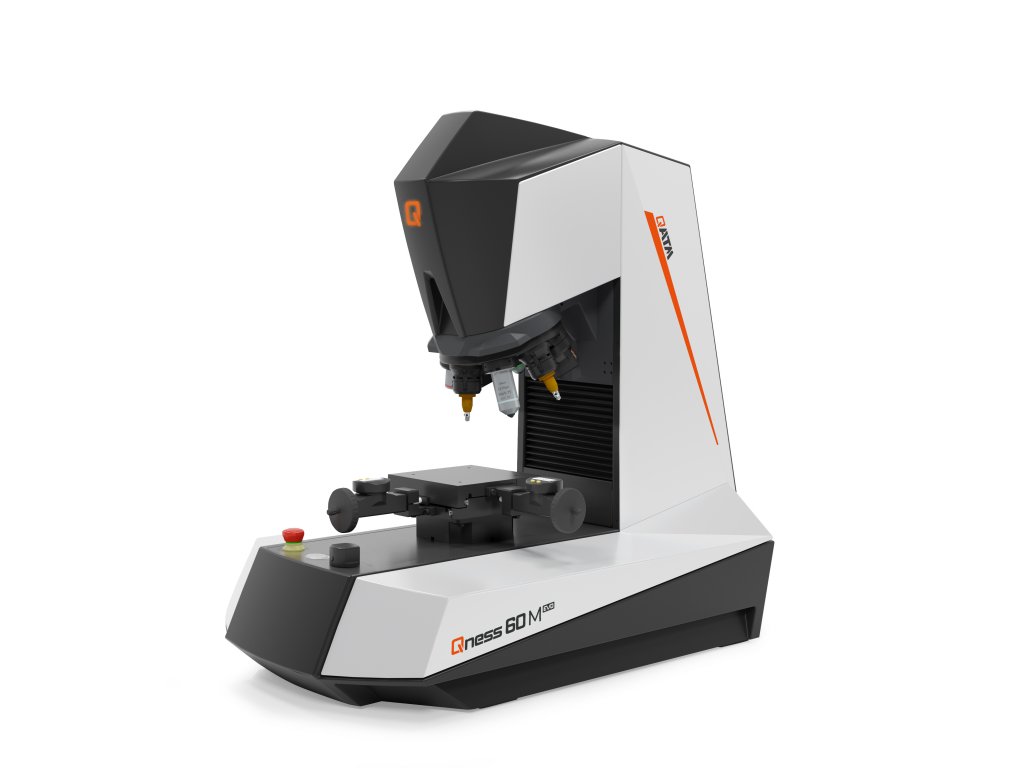

Mikro tvrdoměr Qness 60 M EVO



Q60 EVO  0.25 g – 62.5 kg (0.00245- 613.1 N)



Tvrdoměry a mikrotvrdoměry řady Qness 60 EVO od výrobce QATM (ATM+ Qness) posouvají měření tvrdosti a mikrotvrdosti zcela na novou úroveň. Jedná se o špičkové zařízení nejnovější generace, které kombinuje to nejlepší z obou světu – měření tvrdosti a mikroskopie a to bez kompromisů a s maximálním pohodlím obsluhy. Revoluční optický systém neslouží pouze pro vyhodnocení tvrdosti, ale je i zcela použitelný i pro náročné mikroskopické úlohy. To znamená, že toto komplexní zařízení lze použít, jak jako tvrdoměr, tak i jako mikroskop.

Model tvrdoměru označený M je poloautomatický tvrdoměr a mikrotvrdoměr, který se hodí pro jednoduché bodové měření, případně pro ruční měření průběhů. V základní výbavě je automatická 8-pozicová revolverová hlavu včetně plně automatického provedení a vyhodnocení vtisku. S modulem INSPECT jej lze použít i pro mikroskopické úlohy.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu Q60EVOM
Značka QATM
Webová stránka značky qatm.com/
Kategorie Mikrotvrdoměry Vickers a Knoop


Mikro tvrdoměr Qness 60 M EVO

Q60 EVO  0.25 g – 62.5 kg (0.00245- 613.1 N)



BROŽURY, VIDEA



Tvrdoměry a mikrotvrdoměry řady Qness 60 EVO od výrobce QATM (ATM+ Qness) posouvají měření tvrdosti a mikrotvrdosti zcela na novou úroveň. Jedná se o špičkové zařízení nejnovější generace, které kombinuje to nejlepší z obou světu – měření tvrdosti a mikroskopie a to bez kompromisů a s maximálním pohodlím obsluhy. Revoluční optický systém neslouží pouze pro vyhodnocení tvrdosti, ale je i zcela použitelný i pro náročné mikroskopické úlohy. To znamená, že toto komplexní zařízení lze použít, jak jako tvrdoměr, tak i jako mikroskop.

Model tvrdoměru označený M je poloautomatický tvrdoměr a mikrotvrdoměr, který se hodí pro jednoduché bodové měření, případně pro ruční měření průběhů. V základní výbavě je automatická 8-pozicová revolverová hlavu včetně plně automatického provedení a vyhodnocení vtisku. S modulem INSPECT jej lze použít i pro mikroskopické úlohy.

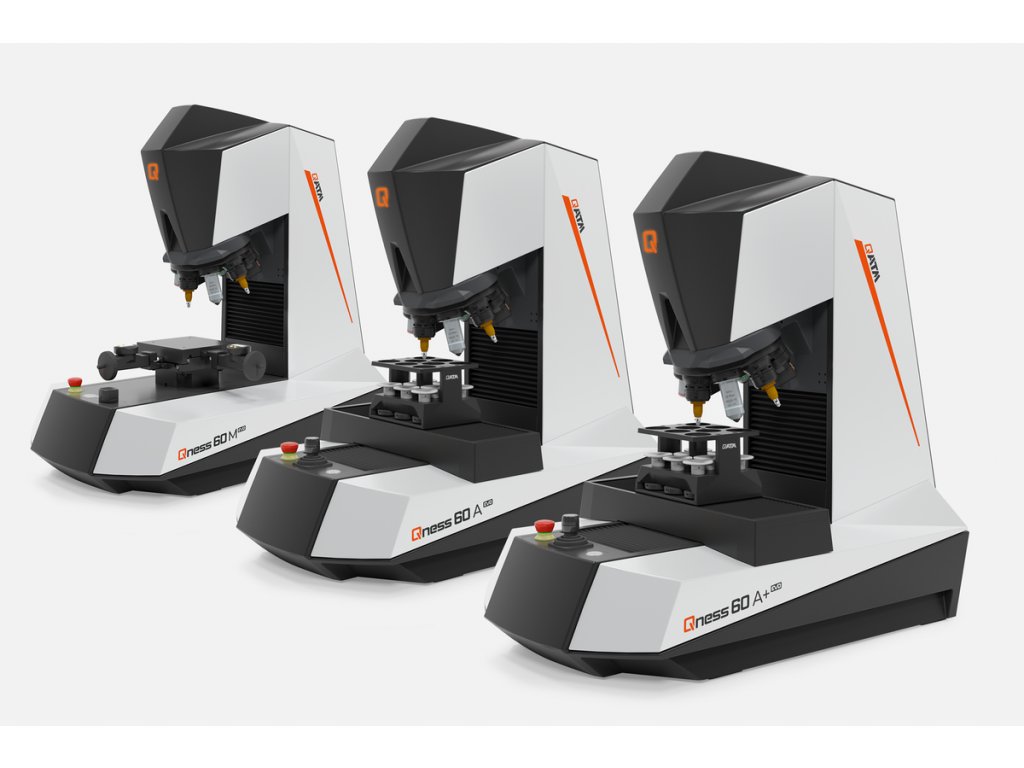

NABÍZENÉ MODELY



Qness 60 M EVO

tvrdoměr a mikrotvrdoměr s plochou podpěrou nebo s manuálním stolkem –  Automatická osa Z + automatická 8-pozicová revolverová hlava

Qness 60 A EVO

plně automatický tvrdoměr a mikrotvrdoměr osy XYZ  + automatická 8-pozicová revolverová hlava

Qness 60 A+ EVO

plně automatický tvrdoměr a mikrotvrdoměr osy XYZ  + automatická 8-pozicová revolverová hlava + přehledová kamera


 PŘEDNOSTI TVRDOMĚRU



  • široký rozsah zkušebního zatížení (0.25 g – 62.5 kg)
  • vnikací těleso Vickers včetně certifikátů ASTM+DAkkS
  • automatická 8-pozicová revolverová hlava
  • bílé LED osvětlení s motorickou automatickou clonou
  • software Qpix Control M s možností rozšíření o mikroskopické moduly INSPECT
  • Rozšiřitelný o manuální stolek XY
  • Možnost digitálních mikrometru se zpětnou vazbou do SW Qpix

NEOMEZENÉ MOŽNOSTI



llproductsqness150cs-ecofeaturescompactdesignhl
  • modul pro zkoušku tvrdosti s rozsahem zkušební síly 0,25 g až 62,5 kg jako standard - včetně zkušebního vnikacího tělesa Vickers s certifikací ASTM a DAkkS Vickers
  • tři verze tvrdoměrů – poloautomatický typ M a plně automatický typy A / A+
  • robustní a vysoce kvalitní zařízení – vyrobeno v Rakousku
  • strukturované tělo tvrdoměru pohlcující vibrace s rámem z eloxovaného hliníku
  • plně automatický cyklus měření s elektronický řízeným zatěžovacím systémem




ROZSAH TESTOVACÍ SÍLY A APLIKACE SÍLY



Q60 EVO  0.25 g – 62.5 kg (0.00245- 613.1 N)



Testovací síla je vyvozena elektronicky a je kontrolována přesnými dynamometry. Výhodou tohoto provedení je výrazně větší měřící rozsah, snadná a rychlá změna zkušebního zatížení a bezúdržbovost systému.


PODPOROVANÉ ZKUŠEBNÍ METODY A KONVERZE



Tvrdoměry a mikrotvrdoměry QATM (do roku 2019 QNESS) řady Q60 EVO typ M umožňují měření metodou Vickers, Brinell a Knoop viz tabulka níže, případně je možná i konverze do jiný stupnic či pevnosti.



rozsah 1a rozsah 2
rozsah 3 rozsah 4

KONCEPCE DVOU Z-OS VE VERTIKÁLNÍM POHYBU



llproductsqness150cs-ecofeaturestesttablehl

Rozložení vertikálního pohybu do dvou os má obrovskou výhodu, díky které se získává vysoká rychlost a přesnost zároveň. Jeden vertikální pohyb slouží pro rychlé polohování až rychlostí 30 mm/s.



Druhý vertikální pohyb osy Z zajišťuje polohování s vysokým rozlišením pro větší přesnost při aplikaci zkušebního zatížení nebo při ostření.

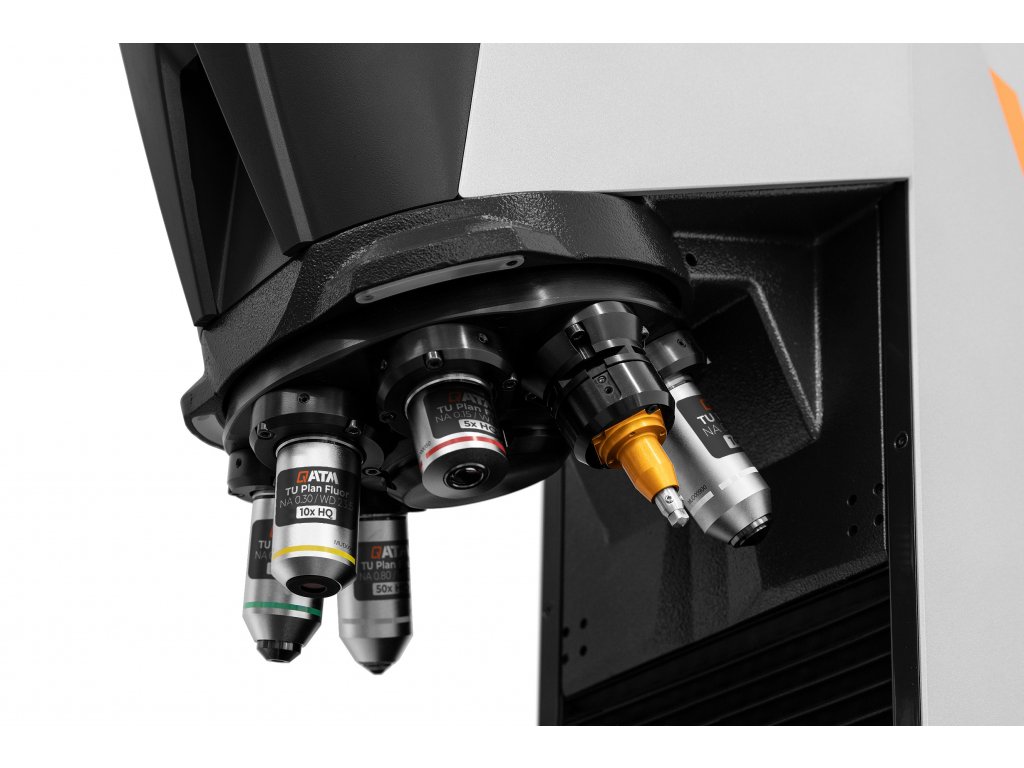

AUTOMATICKÁ 8-POZICOVÁ REVOLVEROVÁ HLAVA



llproductsqness150cs-ecofeaturesmadeinaustriahl

Revolverová hlava může být osazena až osmi pozicemi – maximálně tři vnikací tělesa a / nebo až 7 objektivů. Osa rotace hlavy je vychýlena pod úhlem 20°aby byla zajištěna vynikající viditelnost zkušebního místa.



Nový typ revolverové hlavy je modulární a umožňuje i pozdější rozšíření o další vnikací tělesa (Knoop nebo Brinell) nebo přidání dalších objektivů.

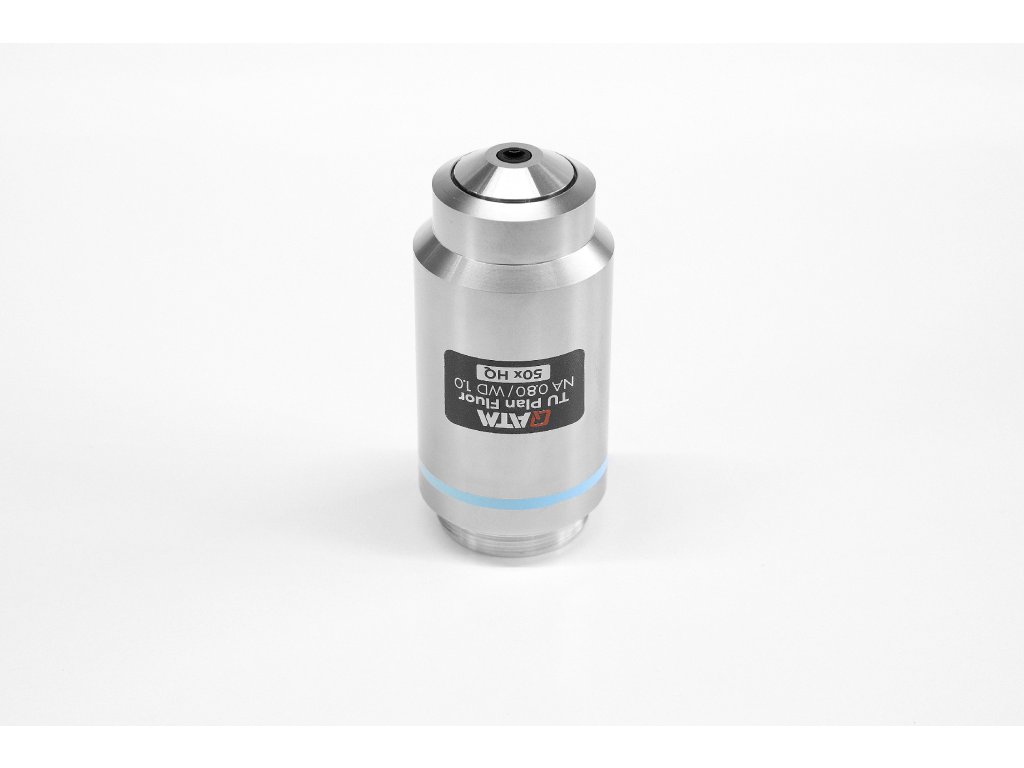

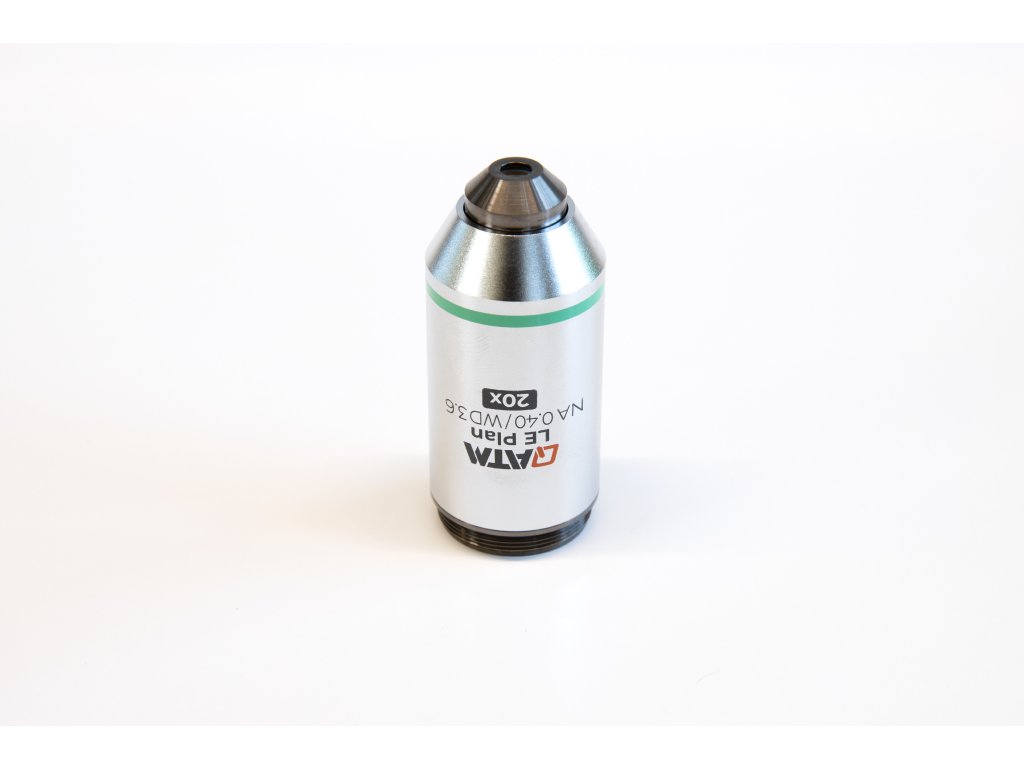

REVOLUČNÍ OPTICKÝ SYSTÉM



alpha

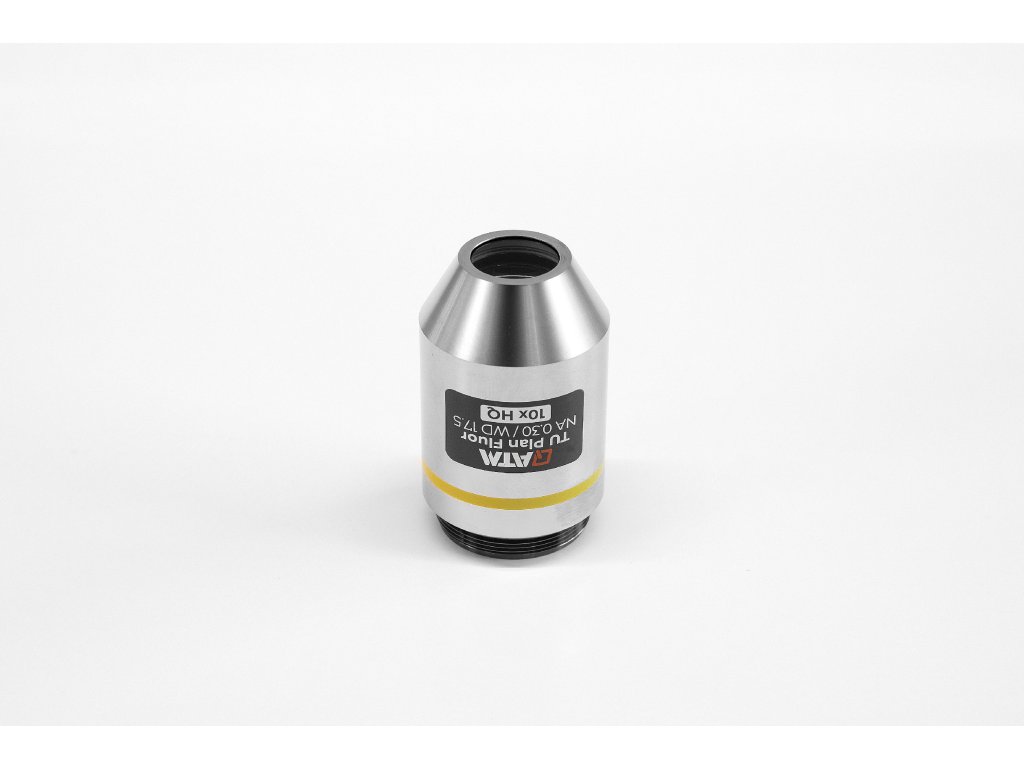

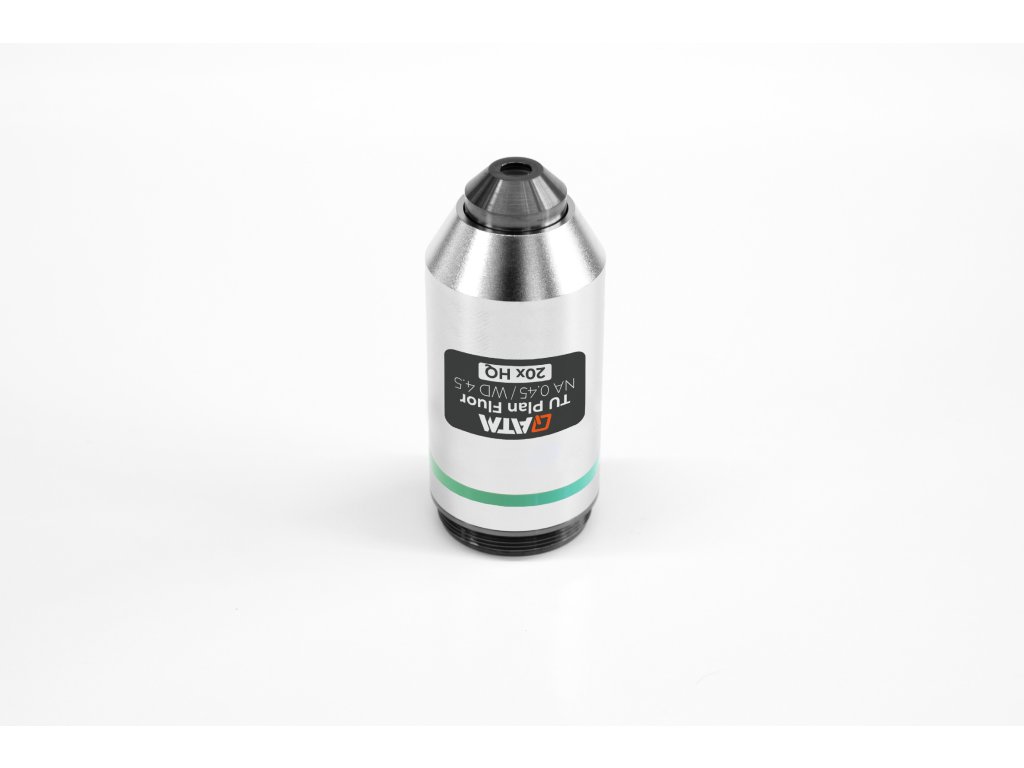

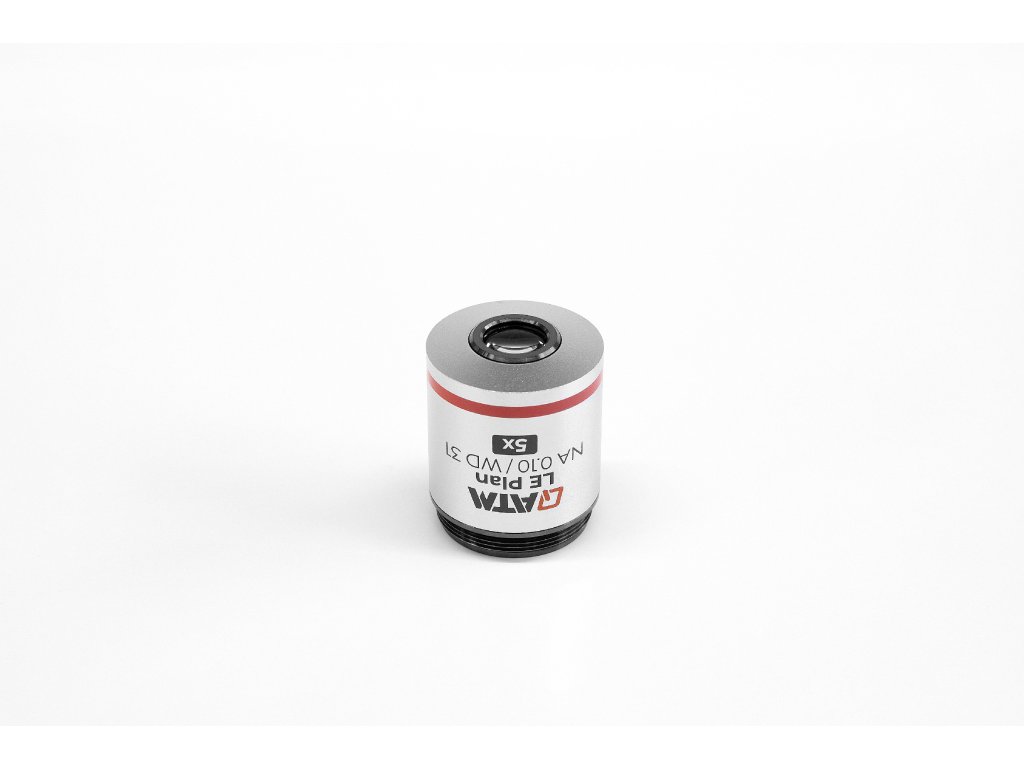

Tvrdoměry jsou osazeny objektivy, které si QATM vyrábí vlastní, a to přímo na míru, aby vyhověly i těm nejpřísnějším požadavkům.

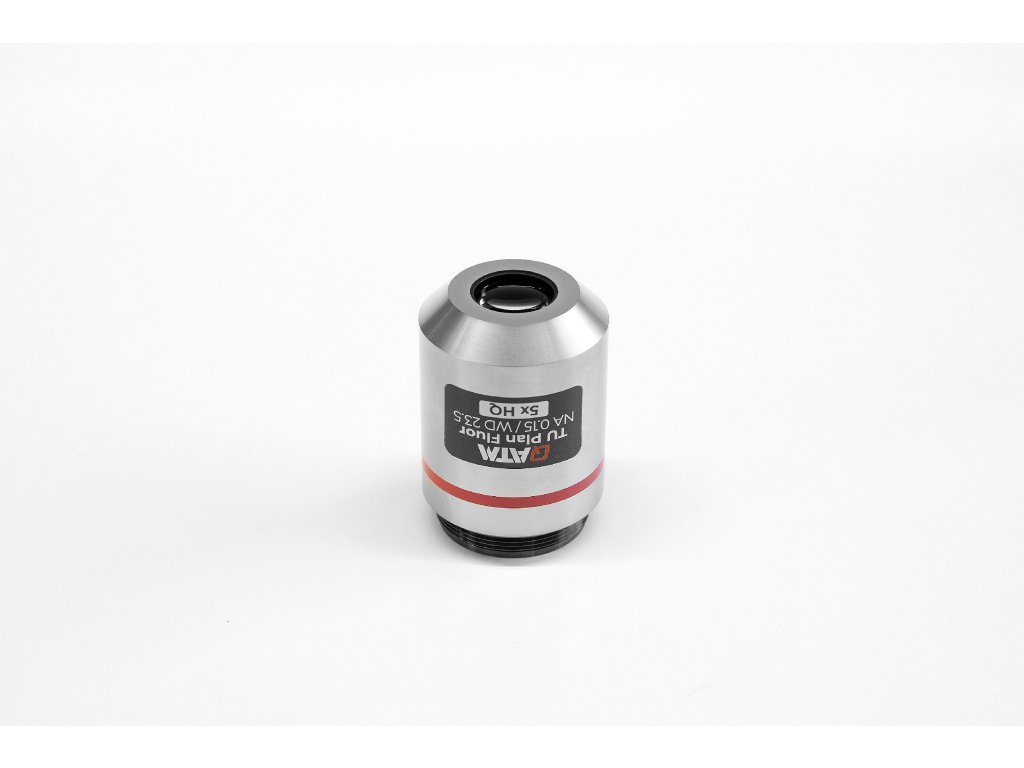

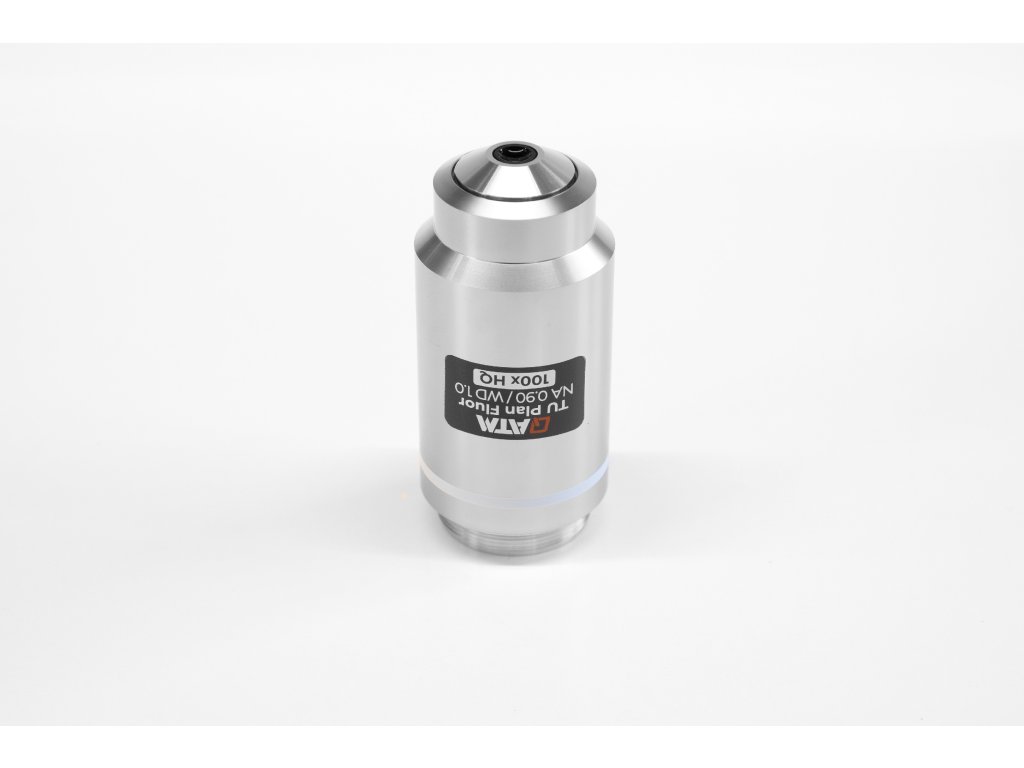

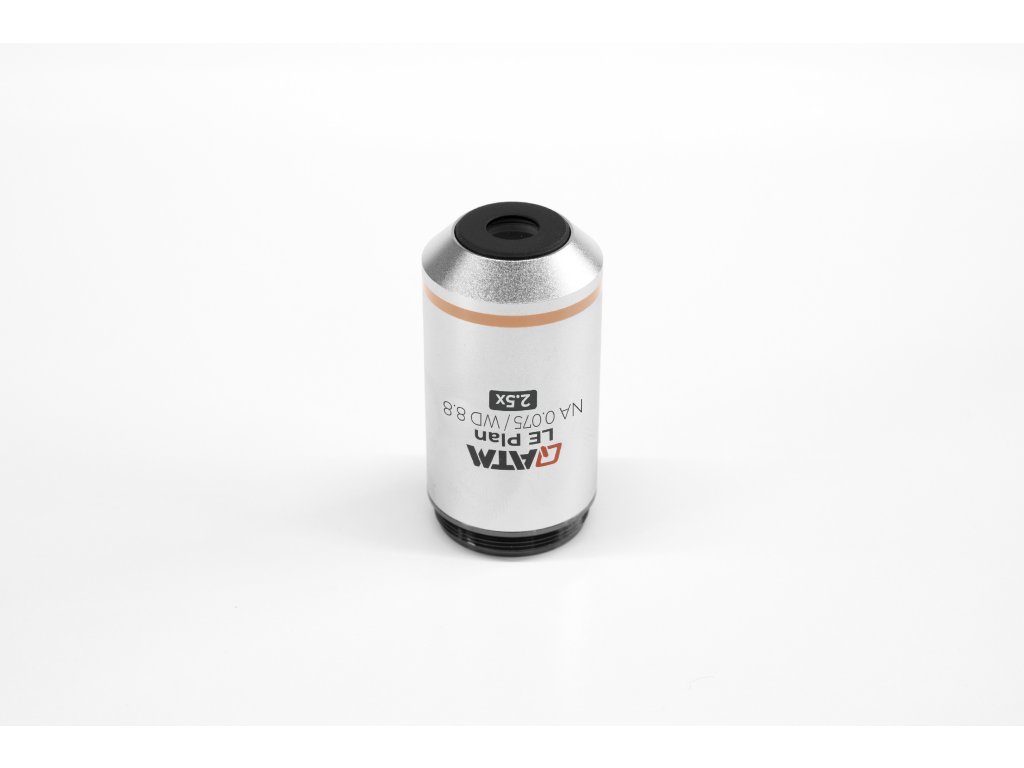

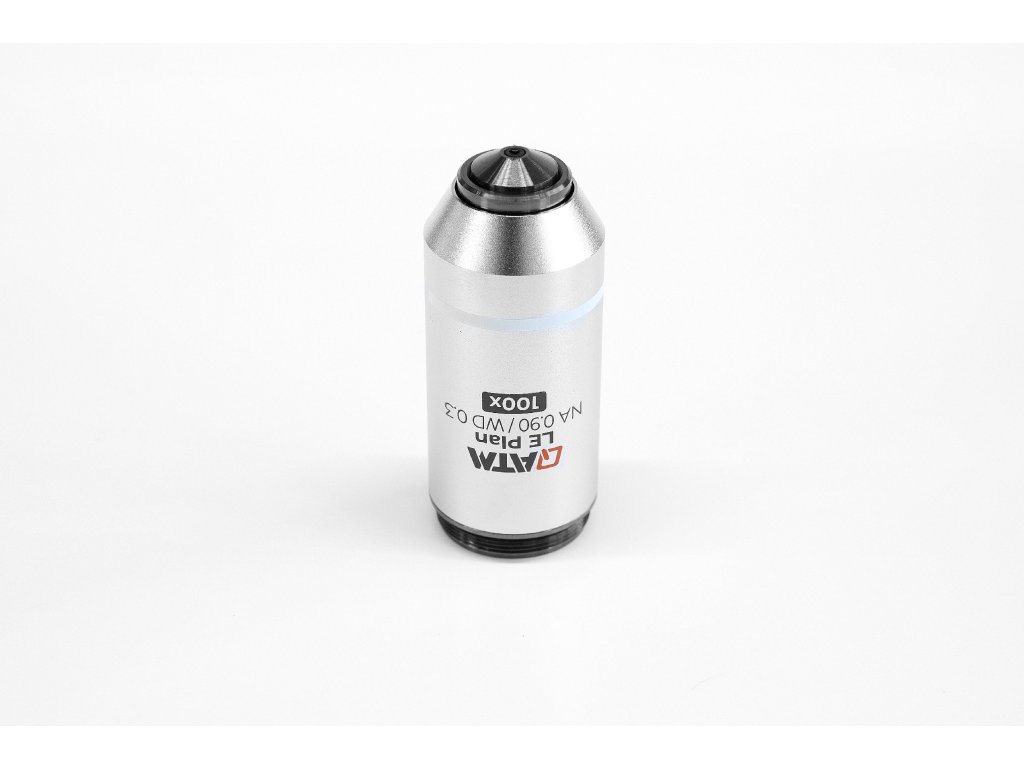

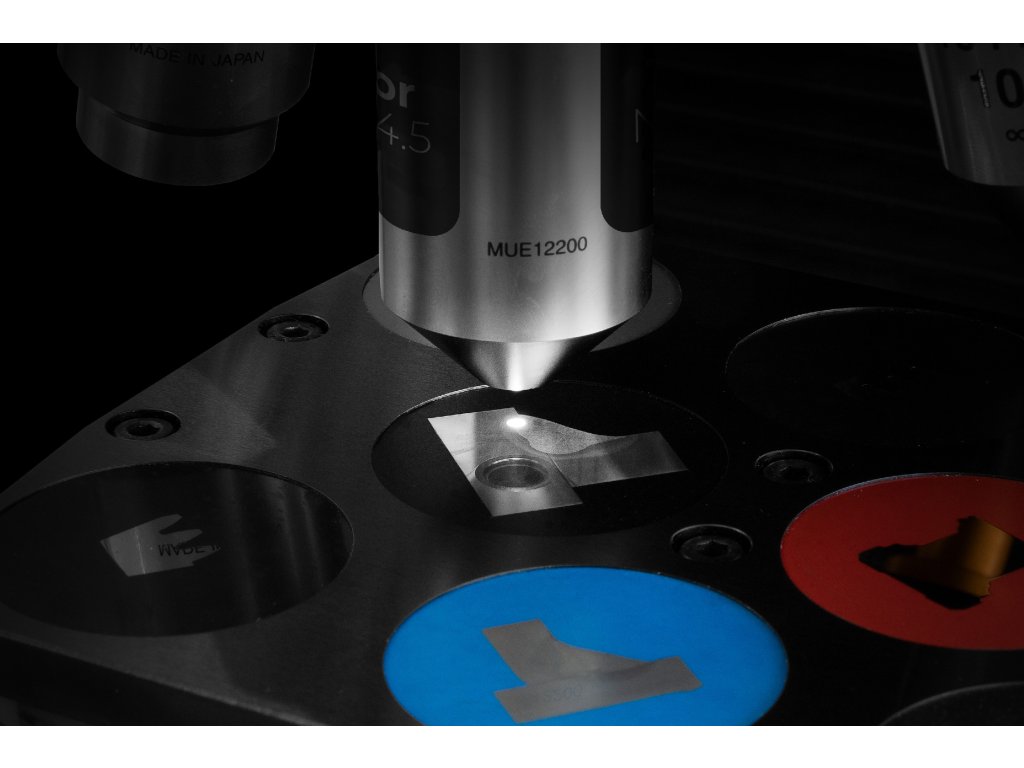

Vynikající objektivy dále doplňuje Koehlerovo osvětlení (bíle LED) s motorizovanou automatickou clonou pro vytvoření ideálního kontrastu i pro obrázky s velkým zvětšením. Pro strukturní analýzy se používá řada objektivů HQ s korekcí barev. K dispozici jsou i dva kamerové systémy 5MPx a 18MPx. Zkušení metalurgové mohou potvrdit, že kvalita obrazu poskytovaná Qness 60 EVO je ve všech aspektech srovnatelná s kvalitou zavedených sofistikovaných mikroskopů.

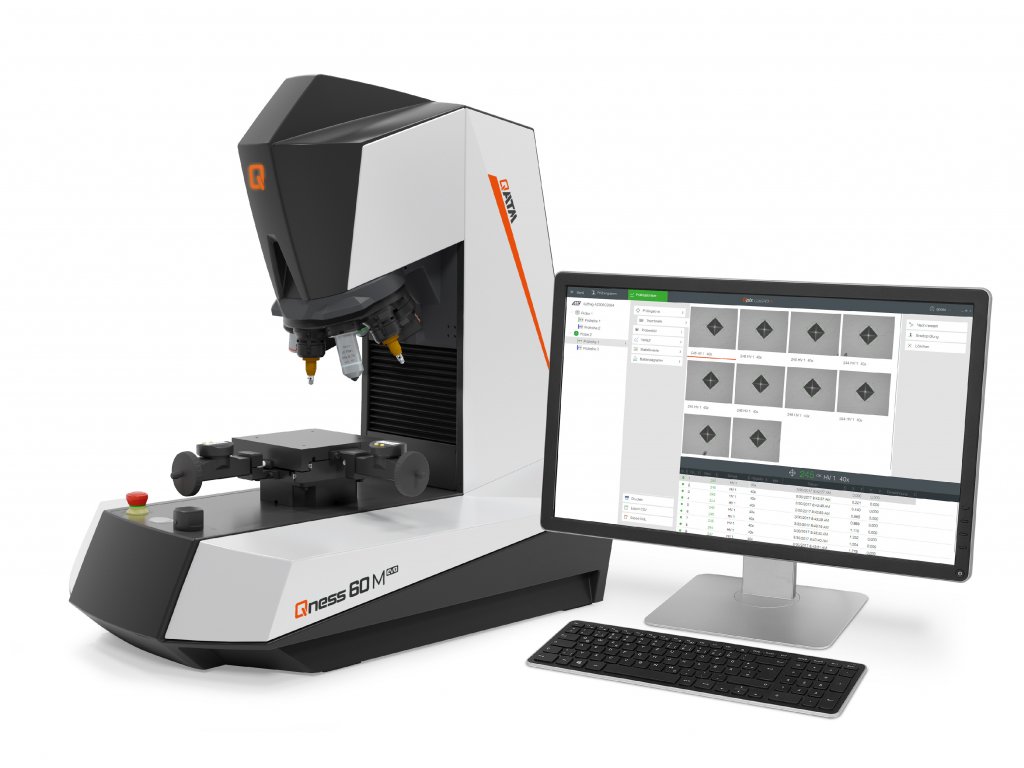

INTERAKTIVNÍ SOFTWARE Qpix Control M



alpha (2)

Ovládací software Qpix Control M je průkopníkem v moderním provozu zařízení pro testování tvrdosti. Tento program obsahuje i základní sadu měřicích nástrojů pro délky a úhly. Je ideální pro vytváření šablon a také pro testování svarů (modely A / A +).

Kromě toho lze integrovat i volitelné mikroskopické softwarové moduly INSPECT (velikost zrna, fázová analýza, měření tlouštěk vrstev).


SVĚTELNÉ ZOBRAZENÍ STATUSU TVRDOMĚRU



Qness-60-A+EVO 3

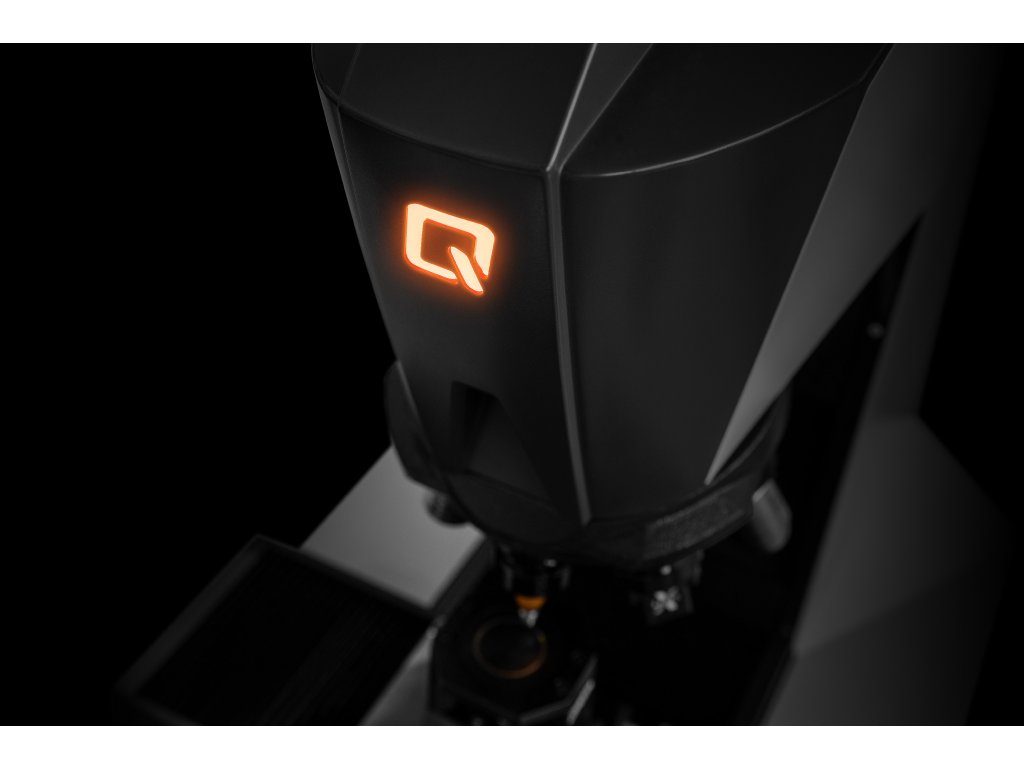

Na čele tvrdoměru je osvětlené logo QATM, které zobrazuje aktuální status tvrdoměru a obsluha tvrdoměru z dálky vidí, zda tvrdoměr pracuje, či již dokončil zadaný úkol.

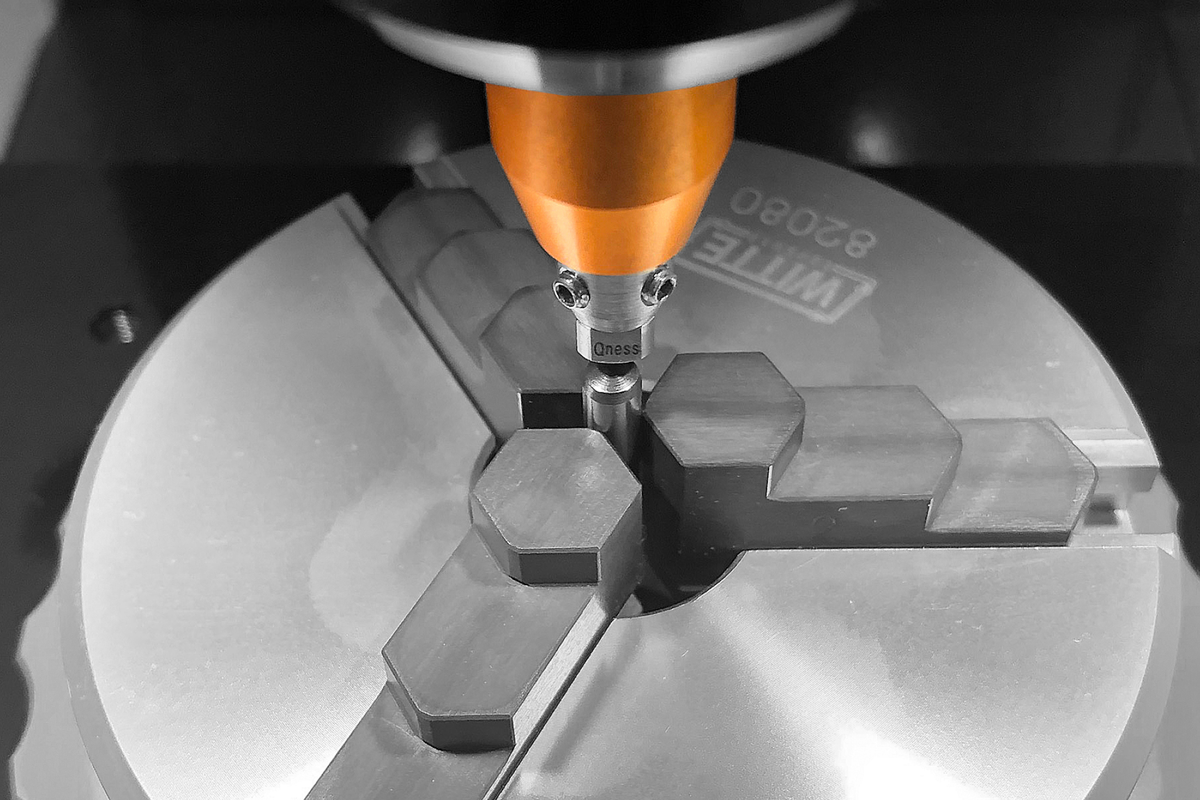

MAXIMÁLNÍ UNIVERZÁLNOST



alpha (3)

Qness 60 M EVO je možné vybavit nejrůznějším příslušenstvím, které poskytuje velkou univerzálnost tvrdoměru. Vnikací tělesa Vickers, Brinell či Knoop poskytují široky rozsah při měření tvrdosti a modul INSPECT dodá tvrdoměru mikroskopické funkce. Toto zajišťuje to, že je možné zařízením pokrýt veškerou kontrolu (tvrdoměrnou a mikroskopickou) a to všechno na jednom vzorku při jednom upnutí.

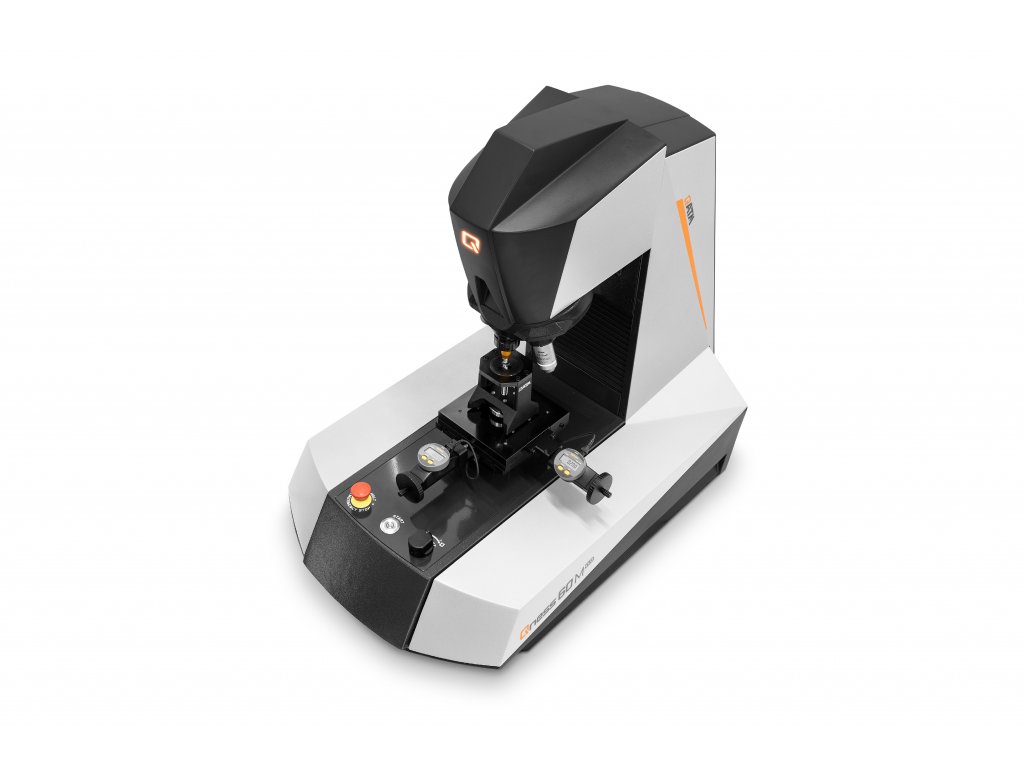

STOLEK S DIGITÁLNÍMI MIKROMETRY SE ZPĚTNOU VAZBOU

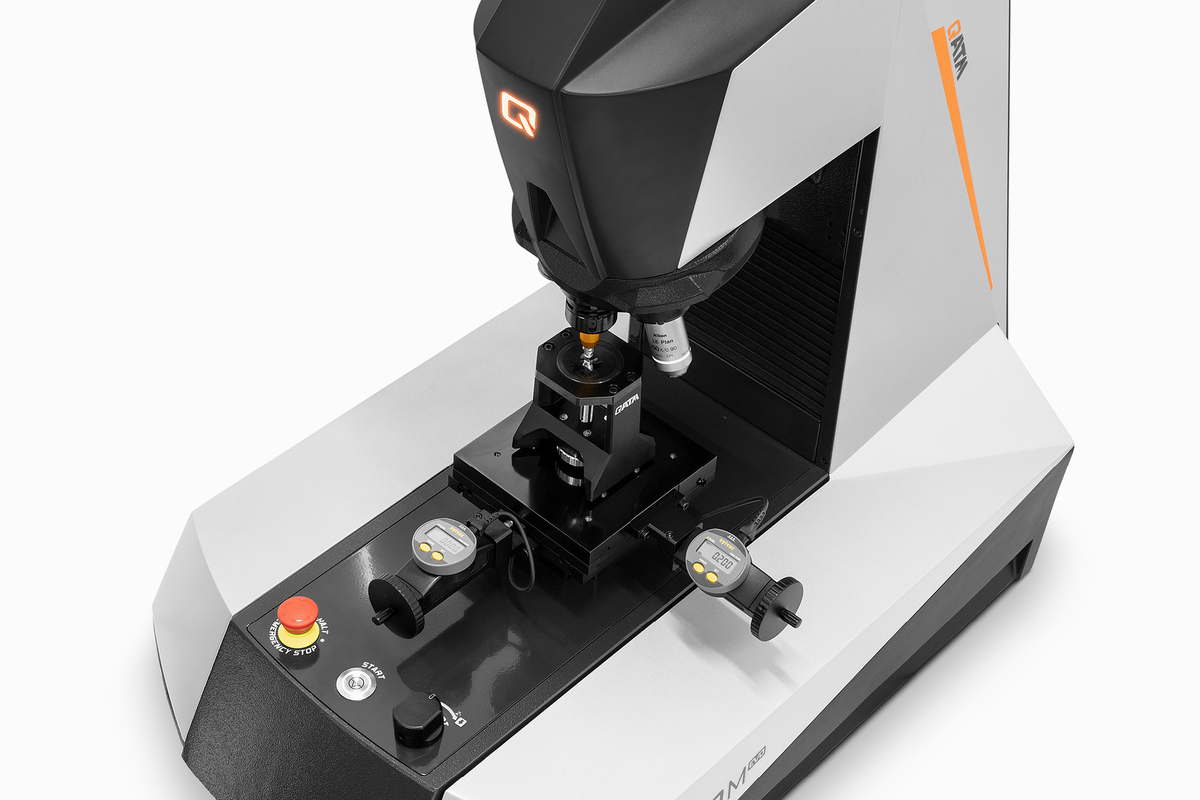

alpha Jako příslušenství je možné zvolit manuální XY stolek, která je vybaven digitálními mikrometry, které plně komunikují se SW Qpix Control M. Pří měření průběhů tvrdostí pak není nutné pracně odměřovat polohu vtisku, ale data se automaticky exportují z mikrometrů.

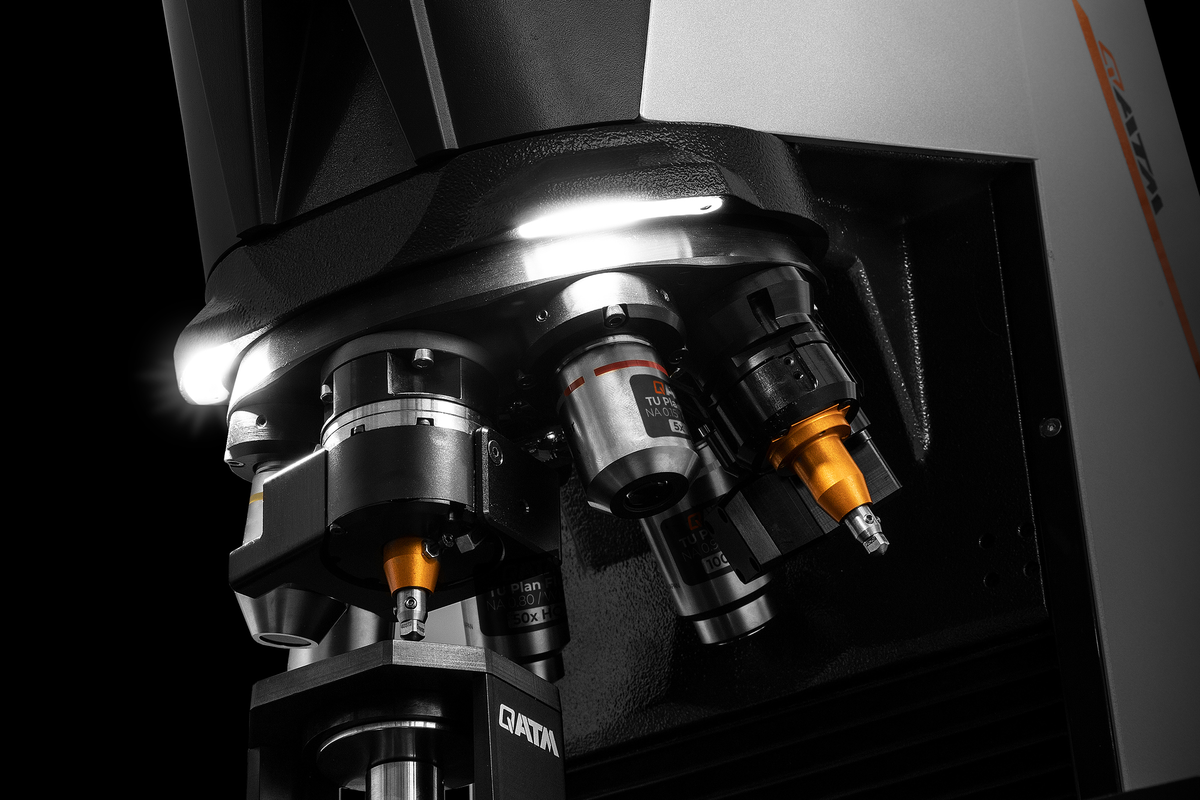

LED OSVĚTLENÍ PRACOVNÍHO PROSTORU



alpha (5)

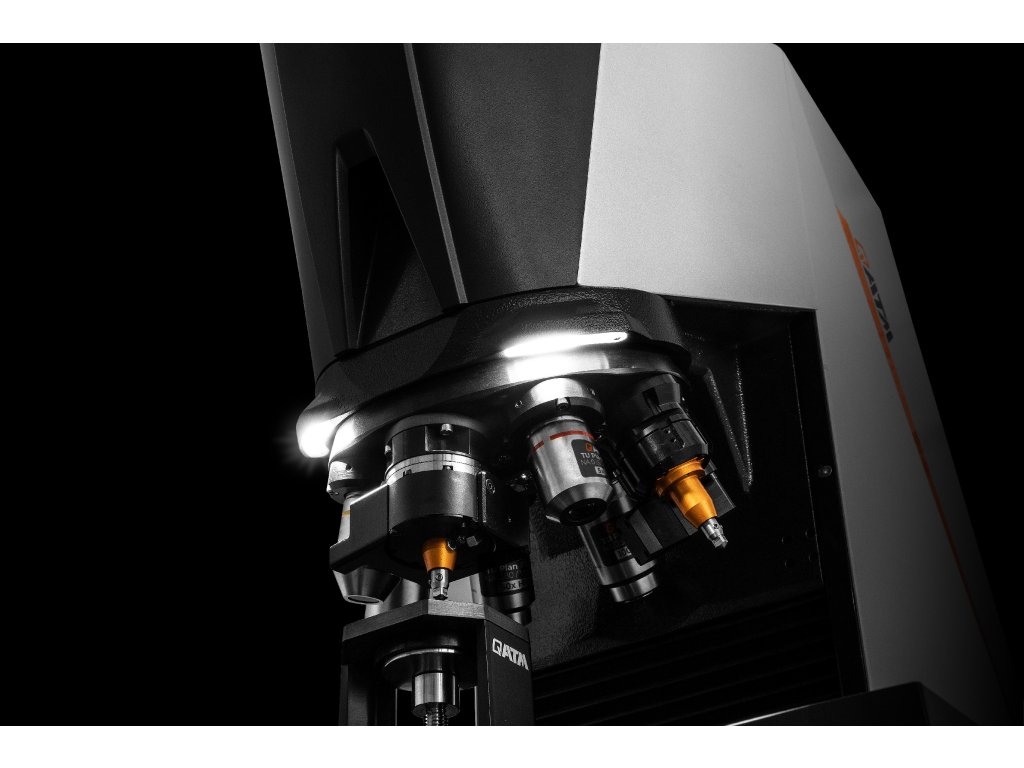

Na hlavě tvrdoměru je umístěno také LED osvětlení pracovního prostoru, které zajišťuje konstantní osvětlení měřených vzorků a zlepšuje světelné podmínky pro snímání přehledovou kamerou.


ŠIROKÁ ŘADA FUNKCÍ



alpha (6)

Základní verze tvrdoměru obsahuje mnoho funkcí šetřících práci:

  • Optimalizovaný systém automatického zaostřování
  • Automatická regulace jasu
  • Automatické vyhodnocení obrazu pro testování tvrdosti s více režimy vyhodnocení
  • Integrovaný generátor protokolu

Modul Qpix INSPECT - MIKROSKOPICKÁ ANALÝZA

Intuitivní a uživatelsky přívětivá funkce softwaru Qpix INSPECT poskytuje komplexní sadu nástrojů pro mikroskopická vyhodnocení a dokumentaci výsledků. Multifunkční software může být přizpůsoben dle požadavků zákazníka a doplněn o přídavné moduly.


INSPECT -FÁZOVÁ ANALÝZA



alpha (8)
  • automatické měření objektů



  • hodnocení fázových frakcí podle ISO 9042 a ASTM E562



  • poskytuje analytické výsledky jako procentuální rozložení nebo nominální hodnoty v povrchu, zobrazení v tabulce nebo v diagramu


INSPECT -MĚŘENÍ TLOUŠTĚK VRSTEV



alpha (9)
  • stanovení tloušťky vrstvy podle DIN EN ISO 1463

  • poloautomatické měření vodorovných, svislých a radiálních vrstev

  • výpočet tloušťky vrstvy do statistických hodnot v tabulce nebo diagramu


INSPECT - VELIKOST ZRN



alpha (10)
  • velikost částic stanovená podle DIN EN ISO 643 a ASTM E112 metodou lineárního nebo kruhového průřezu



  • výsledky analýzy poskytnuté jako tabulky nebo diagramy



  • dokumentace statistických charakteristik velikosti částic a délek segmentů procházejících částicemi


FOR CONNECTED TOMORROWS - INTELLIGENT DATA EXCHANGE SOLUTIONS TODAY


QCONNECT - KONEKTIVITA - IMPORT A EXPORT DAT

alpha (11)

Qconnect je rozhraní v softwaru QATM Qpix Control 2, které zákazníkům poskytuje celé portfolio připojení mezi zařízeními. Komunikace může být dle požadavků zákazníka - sériová výroba, otevřená rozhraní XML anebo předurčená řešení zásuvných modulů, jako je například QDAS Plug-In a mnohé další. Samozřejmostí jsou i zákaznická řešení konektivity implementovaná kompletně společností QATM.

Máme profesionální řešení pro každý aplikační požadavek.



Další informace o projektu Qconnect

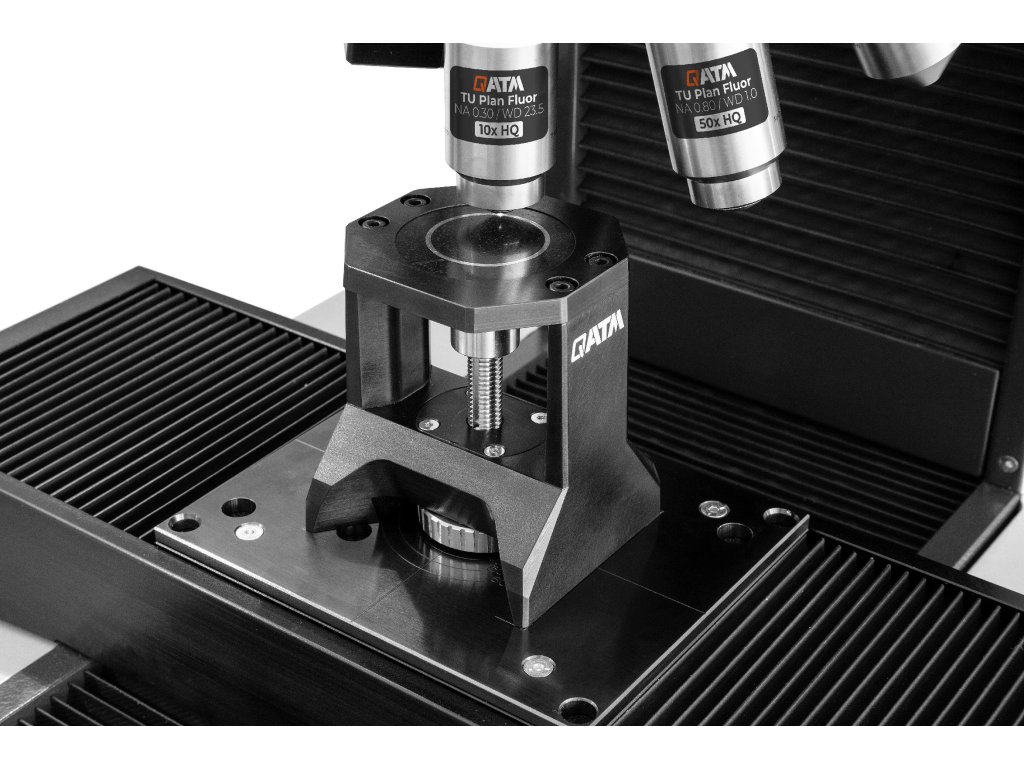

PŘÍSLUŠENSTVÍ A INDIVIDUÁLNÍ KONFIGURACE


PŘÍSLUŠENSTVÍ



alpha (12)

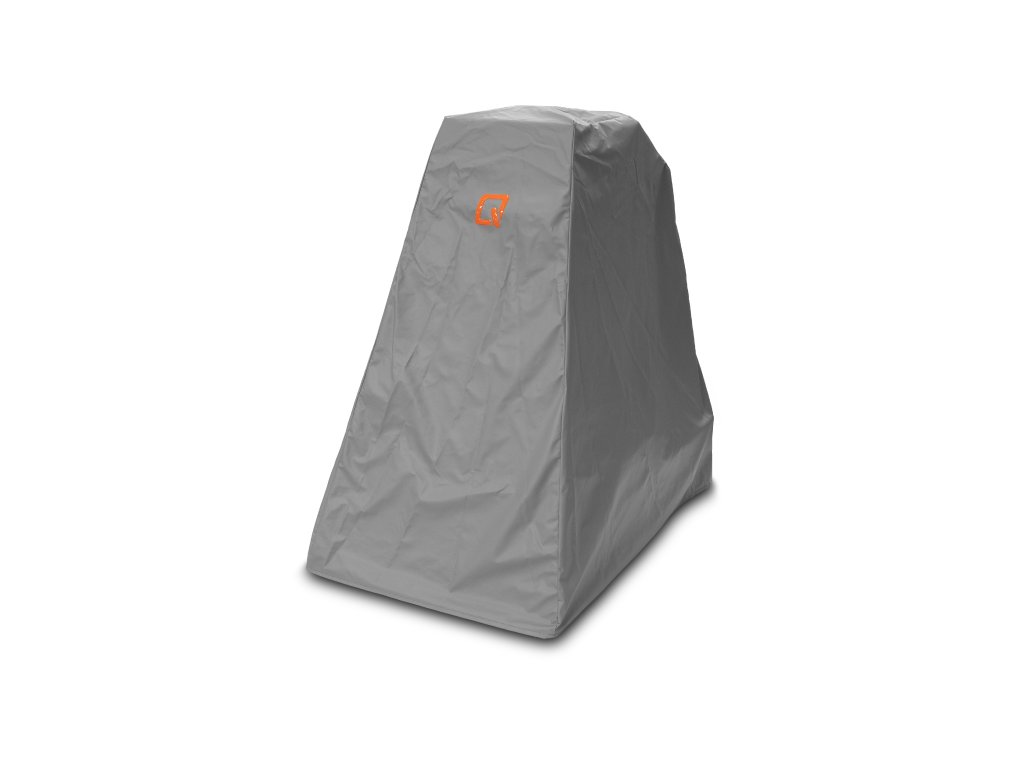

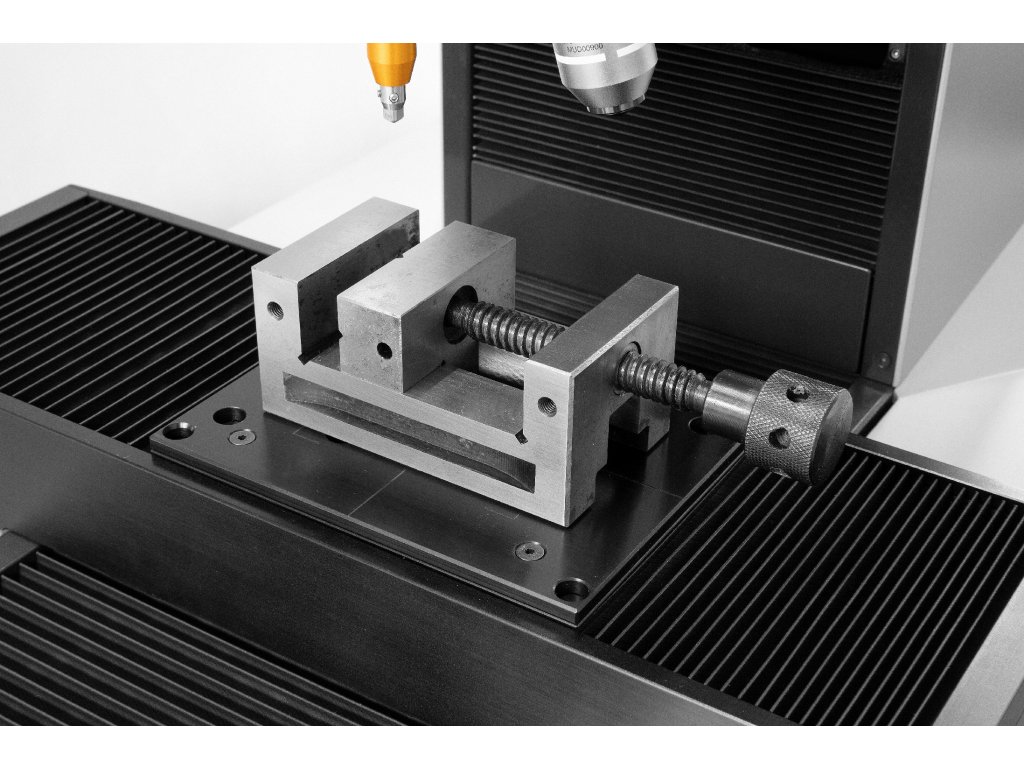

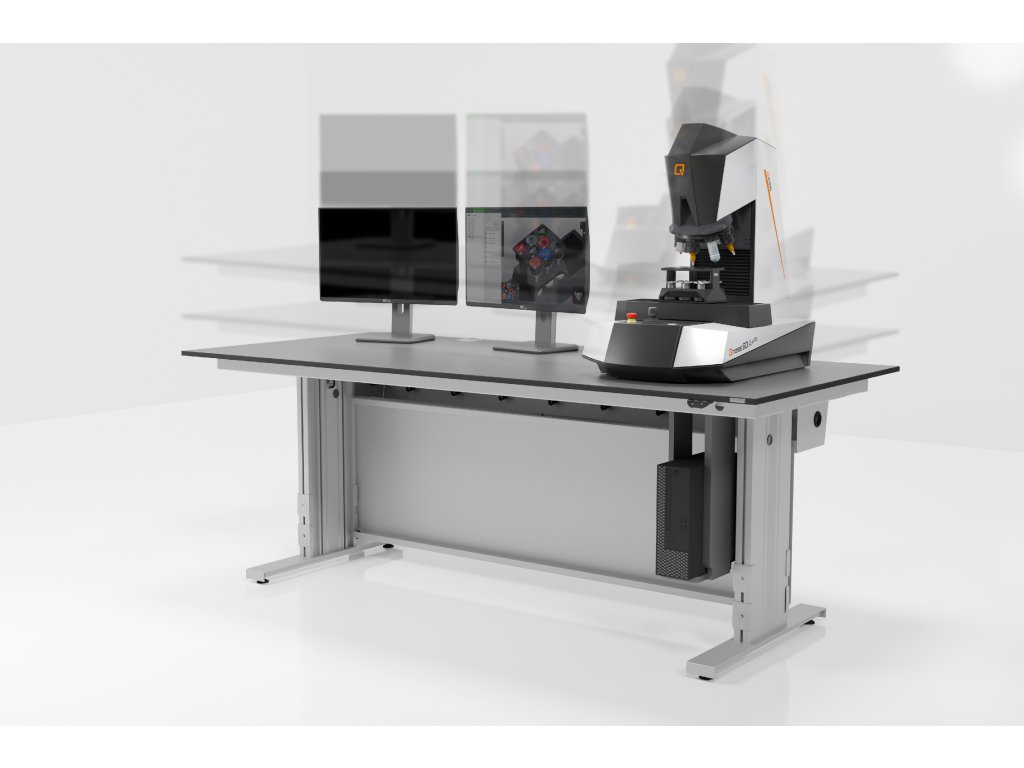

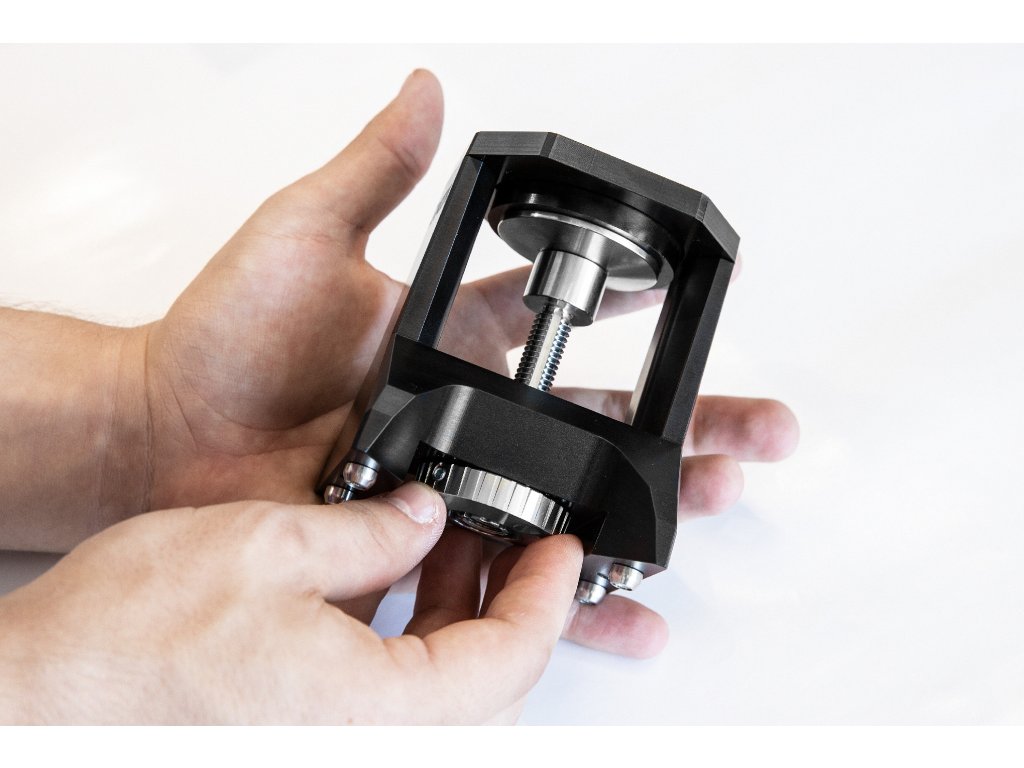

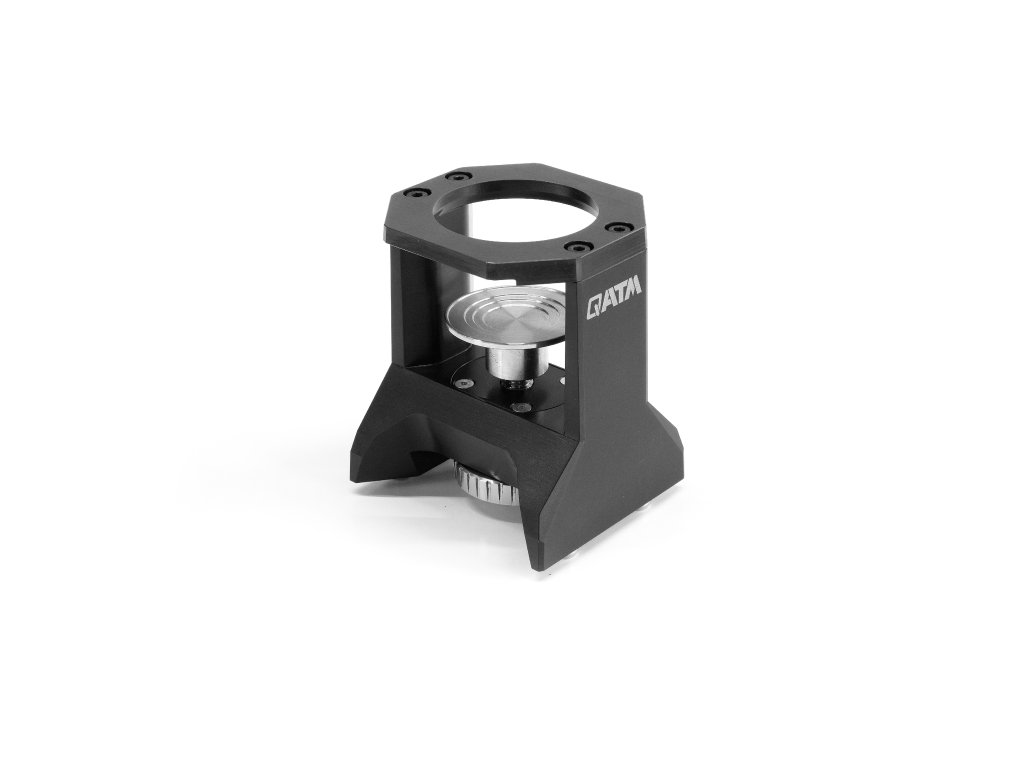

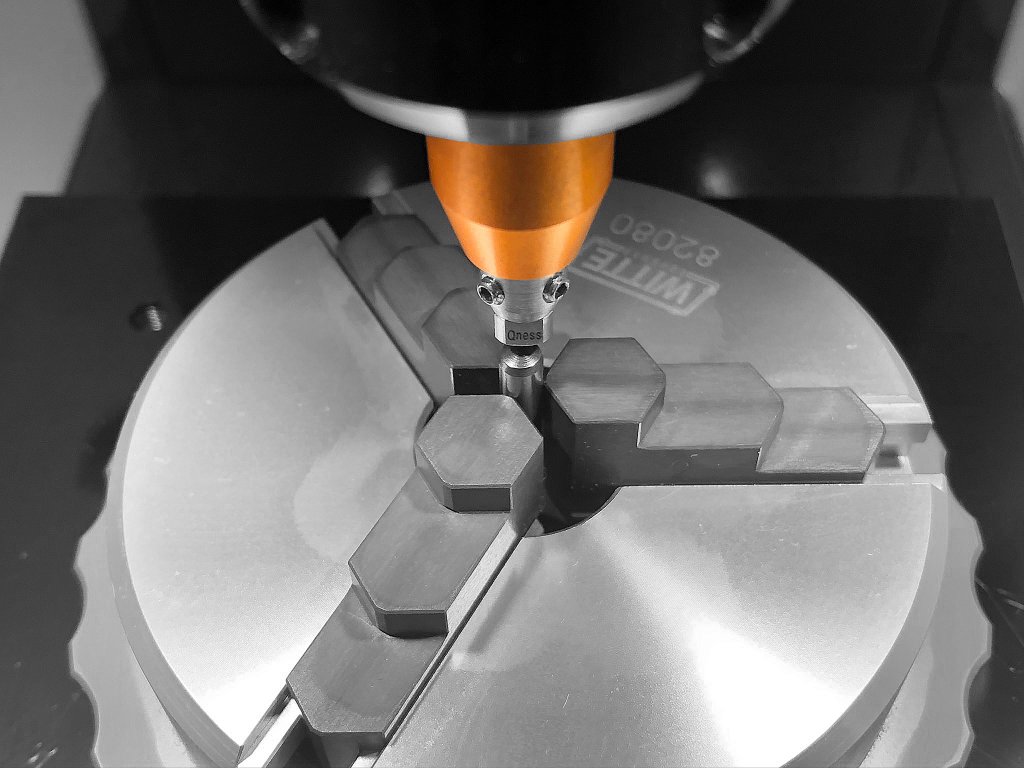

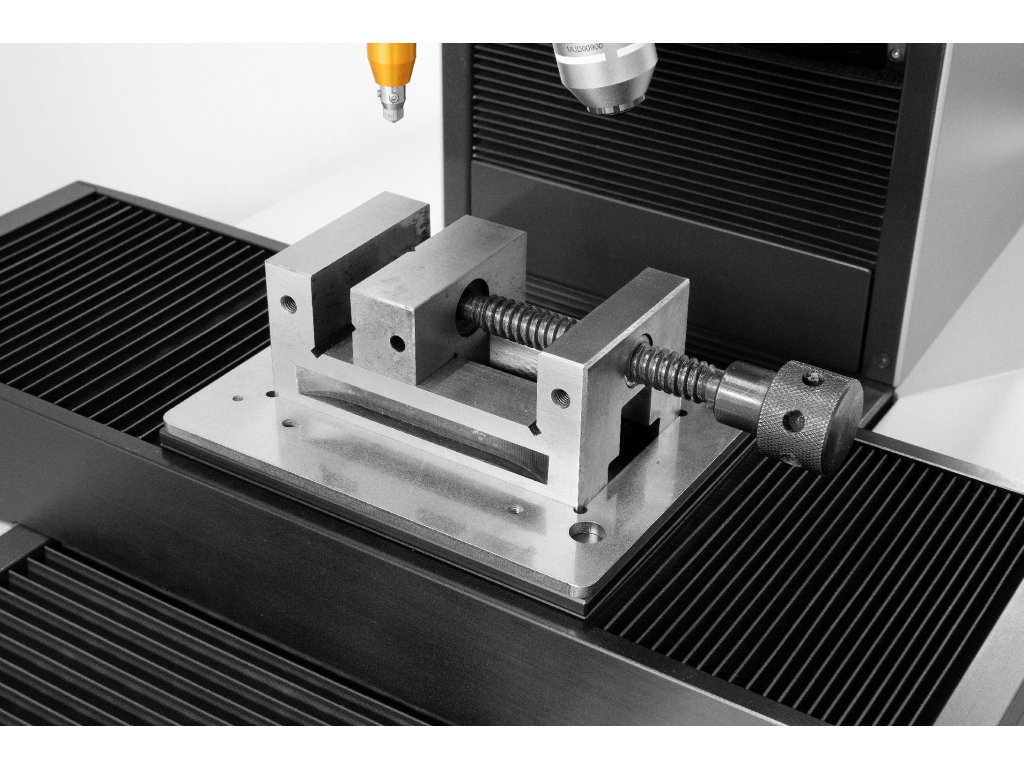

Ke všem tvrdoměrům se nabízí velké množství nejrůznějšího příslušenství - držáky vzorků, robustní stoly pod tvrdoměr s nastavitelnou výškou, stoly s mramorovou antivibrační deskou, antivibrační podložky.


PRÉMIOVÉ KALIBRAČNÍ DESTIČKY



alpha (13)

Špičková kvalita a velký rozsah tvrdostí a stupnic. Všechny kalibrační destičky jsou nezávisle kalibrované a mají certifikáty DAkkS (ISO / IEC 17025) podle DIN EN ISO a ASTM. Velkou výhodou pro pravidelné testy je použití Kalibračního manažera.

Kalibrační destičky


PARAMETRY:

Rozsah zkušební síly 0.25 g – 62.5 kg (0.00245- 613.1 N)

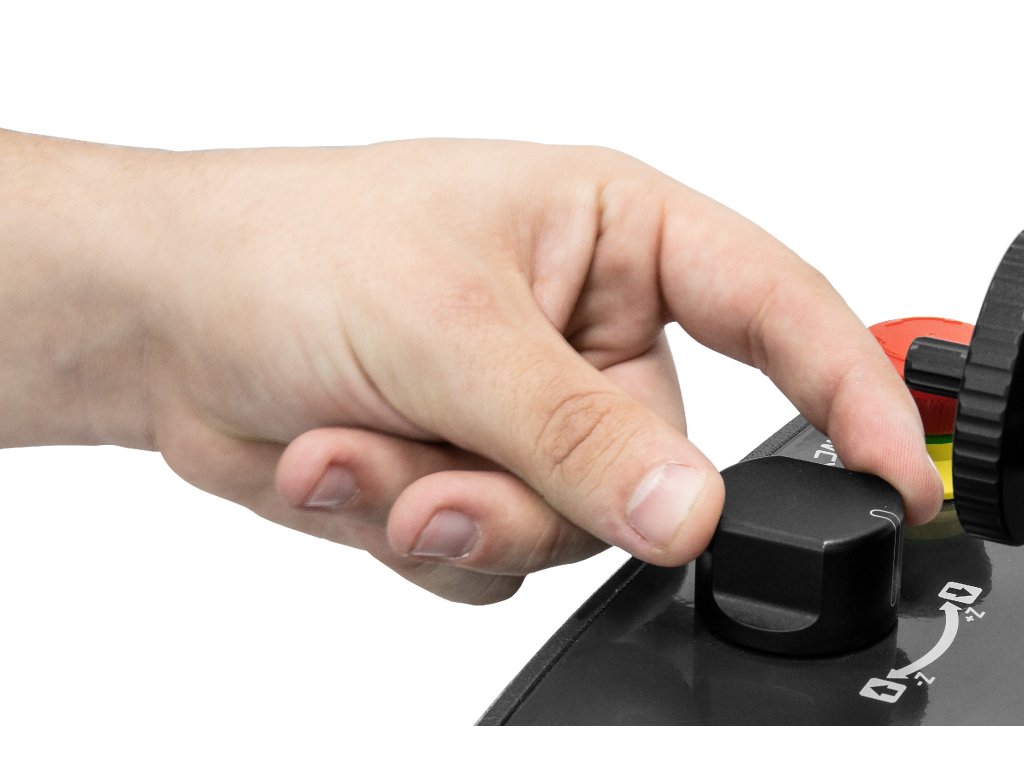

Ovládání dynamické, otočným potenciometrem
Revolverová hlava Automatická 8-pozic
Měřící nástroje jednotlivé body, řady
Měřící nástroje (volitelně) CHD, NHD, SHD (se stolkem XY) / Fázová analýza, Velikost zrna, Tloušťky vrstev
Měřící kamera typ A/A+ 5 MP (Standard) nebo 18 MP (Volitelně)
Testovací výška / hloubka 145 / 170 mm (volitelně výška až 260mm)
XY stolek Plochá podměrka 100mm (volitelně manuální stolek XY)
Max. hmotnost vzorku 50 kg
Hmotnost tvrdoměru 55 kg
Software QPIX CONTROL
Power supply 100 – 240 V, ~1/N/P, 45-65 Hz




BROŽURY:

pdf Brožura - Mikro tvrdoměr Q60 EVO varianta M (2.5 MB)
pdf Brožura - Qpix Control 2 (5.3 MB)

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:







OSTATNÍ VIDEA KE SHLÉDNUTÍ...



Hmotnost 0.1 kg
Rozsah zkušební síly 0.25 g – 62.5 kg (0.00245- 613.1 N)
Ovládání dynamické, otočným potenciometrem
Revolverová hlava Automatická 8-pozic
Měřící nástroje jednotlivé body, řady
Měřící nástroje (volitelně) CHD, NHD, SHD (se stolkem XY) / Fázová analýza, Velikost zrna, Tloušťky vrstev
Měřící kamera typ A/A+ 5 MP (Standard) nebo 18 MP (Volitelně)
Testovací výška / hloubka 145 / 170 mm (volitelně výška až 260mm)
XY stolek Plochá podměrka 100mm (volitelně manuální stolek XY)
Max. hmotnost vzorku 50 kg
Hmotnost tvrdoměru 55 kg
Software QPIX CONTROL
Power supply 100 – 240 V, ~1/N/P, 45-65 Hz
