Možnosti úplné automatizace přípravy metalografických vzorků pro malé i velké laboratoře.



Možnosti automatizace 2



MOŽNOSTI ÚPLNĚ AUTOMATIZACE
PŘÍPRAVY METALOGRAFICKÝCH VZORKŮ PRO MALÉ I VELKÉ LABORATOŘE


ÚČEL AUTOMATIZACE METALOGRAFICKÉ PŘÍPRAVY VZORKU



Díky detailní analýze mikrostruktury materiálů dokážeme lépe porozumět jejich vlastnostem a spolehlivosti. S materiálografií se můžeme setkat při vývoji materiálu, vstupní kontrole, kontrole výroby a analýze vad.



Právě v subjektech, kde jeden z těchto procesů probíhá se velmi často zavádí automatizace metalografické přípravy vzorků.



Co je motivací k automatizaci přípravy vzorků?



  • získání více času na vyhodnocování
  • vymanit výzkumné pracovníky z rutinních činností
  • uspokojit nároky na kvantitativní vyhodnocování

„Definice šílenství je dělat stejnou věc znovu a znovu
stejně a očekávat jiné výsledky“

Albert Einstein


 Možnosti automatizace 3




MOŽNOSTI AUTOMATIZACE METALOGRAFICKÝCKÉ PŘÍPRAVY



Plně automatický proces přípravy a kontroly metalografických vzorků (činnost plně automatizována bez zásahu operátora) lze v těchto činnostech:





Dělení rozbrušováním za mokra



Možnosti automatizace 4





Broušení a leštění



Možnosti automatizace 5




MOŽNOSTI AUTOMATIZACE METALOGRAFICKÉHO DĚLENÍ VZORKŮ



Plná automatizace dělení metalografických vzorků řeší:



  • vysoké nároky na kvalitu řezu
  • nároky na vysokou produktivitu ve vícesměnných provozech
  • minimální vliv operátora na výsledek
  • zajištění plné parametrizace (vytváření programů) procesu řezání vzorků



Možnost individuální parametrizace každého kroku dělení



 Možnosti automatizace 7     Možnosti automatizace 6




Pro dosažení všech těchto cílů se používají tzv. rozbrušovací roboti , kteří jsou vybaveni např. těmito funkcemi:



  • Plně automatickými a programovatelnými 5 osami umožňujícími umístit a
    vyříznout vzorek ze součásti v libovolné poloze
  • Multi Position Process umožňuje řezání v různých rovinách v jediné sekvenci
  • Automatický pohyb o rychlosti až 80 mm/s díky dynamickému pohonu
    umožňuje rychlé polohování a programování os
  • Automatické měření úbytku dělícího kotouče umožňuje dopočítávat dráhu
    řezu na každou následující operaci
  • Konstantní obvodová rychlost kotouče pro zajištění konstantní řezivosti a
    výrazně delší životnost kotouče
  • Přesně umístěné řezy bez opětovného pře upnutí vzorku eliminují složité
    operace, pokyny k odběru vzorků, snižují počet upínacích nástrojů a
    minimalizují chyby při řezání Plná automatizace činí celý proces efektivní a
    bezchybný

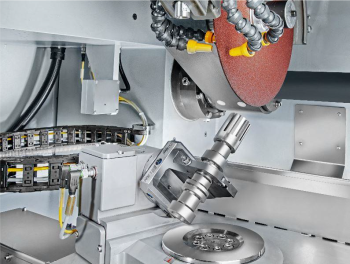

Qcut 430 BOT



Celosvětově první pila vybavena polohováním obrobku 5 osami (X, Y, Z, D, E-osa).Toto umožňuje polohování  a řezání vzorků téměř ve všech libovolných polohách vůči dělící rovině.



Možnosti automatizace 8

VÝHODY STROJE



  • Řezání v různých polohách automaticky bez opětovného upnutí

  • Pro odebrání vzorků nejsou potřebné drahé postupy

  • Přesné umístění řezů

  • Redukce upínacích nástrojů

  • Minimalizace chyb řezání

  • Plná automatizace

  • Úspora času

  • Standardizovaná a osvědčená technologie

  • Získání souvislého času několika i desítek minut na jinou činnost



Více o Qcut 430 BOT najde zde >>




PLNÁ AUTOMATIZACE METALOGRAFICKÉHO BROUŠENÍ A LEŠTĚNÍ VÝBRUSŮ

Automatizace broušení a leštění musí čelit mnoha výzvám vyplívajícím z náročnosti na kvalitu výbrusů a zaručit plně automatickou přípravu výbrusu se 100 % reprodukovatelností bez náročnosti na kvalitu a množství obsluhy.





 Možnosti automatizace 9



Možnosti automatizace 10





I zde se opět uplatňují roboti , kteří splňují důležitá kritéria:



  • Pracují samostatně, nenáročné na kvalitu a množství obsluhy



  • Snadno se programují



  • Snižují náklady na pracovní sílu, nevyžadují přítomnost obsluhy, která se

  •

    může věnovat jiné činnosti zejména vyhodnocování výsledů měření



  • Automatické broušení a leštění nižší náklady na spotřební materiál (mnoho vzorků v najednou čase, velká úspora času díky automatickému mezioperačnímu automatickému čištění ve vodě a ultrazvuku, plně automatická výměna spotřebních materiálů zamezuje kontaminaci materiálu)




Qpol 250 BOT



Kompaktní automatická bruska leštička, která umožnuje plně automatickou přípravu vzorků bez jakékoliv lidské pomoci.



 Možnosti automatizace 11



VÝHODY STROJE:

  • Zcela bezobslužný provoz
  • Regulovatelné otáčky brusky i hlavy
  • Řízený úběr materiálů
  • Ovládání pomocí intuitivního dotykového displeje
  • Zásobník na výměnu brusných a lešticích disků s jejich automatickou výměnou
  • Čisticí stanice vzorků – voda, alkohol, sušení
  • Integrovaná ultrazvuková čistička
  • Automatická dávkovací jednotka na šest kapalin (4x diamantová suspenze, 1, smáčedlo, 1x suspenze pro konečné leštění)
  • Zásuvka pro skladování spotřebních materiálů
  • Sedimentační jednotka 45 l
  • Integrovaná odkalovací nádrž
  • Bezpečnostní prvky – světelná brána, polozakrytá pracovní zóna
  • Ovládání přes barevný dotykový panel
  • Všechny kroky plně programovatelné

Více o Qpol 250 BOT najde zde >>


Qpol 300 BOT



Kompaktní plně automatický preparační systém vyvinutý firmou QATM kompletně automatizuje všechny procesy metalografické přípravy vzorků a činí jej tak plně nezávislý na obsluze.

Možnosti automatizace 12



Preparační robot System Automat:



  • Integrovaný brusný kámen pro extrémně velký výkon broušení bez rizika poškození nitridační vrstvy

  • Automatická výměna SiC papírů

  • Laserová brána pro ochranu obsluhy

  • Zásobník až na 12 držáků (více jak 100 vzorků najednou)

  • Dvě preparační hlavy pracující simultánně

  • Odkalovací, recirkulační jednotky

Více o Qpol 300 BOT najde zde >>




Zdroje:





Tento článek pro vás připravil  Ing. David Černický, kterého můžete kontaktovat v případě problémů, dotazů apod. na e-mail david.cernicky@metalco.cz
