Sady vakuových čerpadel

Souprava vakuového čerpadla pro trubkové pece Carbolite Gero se skládá z vakuového čerpadla, průtokoměru inertního plynu, vakuometru, vakuotěsného ventilu, obtoku pro rychlé proplachování, ventilu pro výstup plynu a pojistného přetlakového ventilu.

Zkombinujte sadu vakuové pumpy s sadou vakuových pracovních trubic a trubkovou pecí Carbolite Gero a vytvořte tak kompletní systém pro vaše vakuové aplikace. Součástí je sada inertního plynu pro zpětné plnění inertním plynem.

Carbolite Gero nabízí dvě různé možnosti vakuových pump pro trubkové pece: rotační lopatkové pumpy a turbomolekulární pumpy .

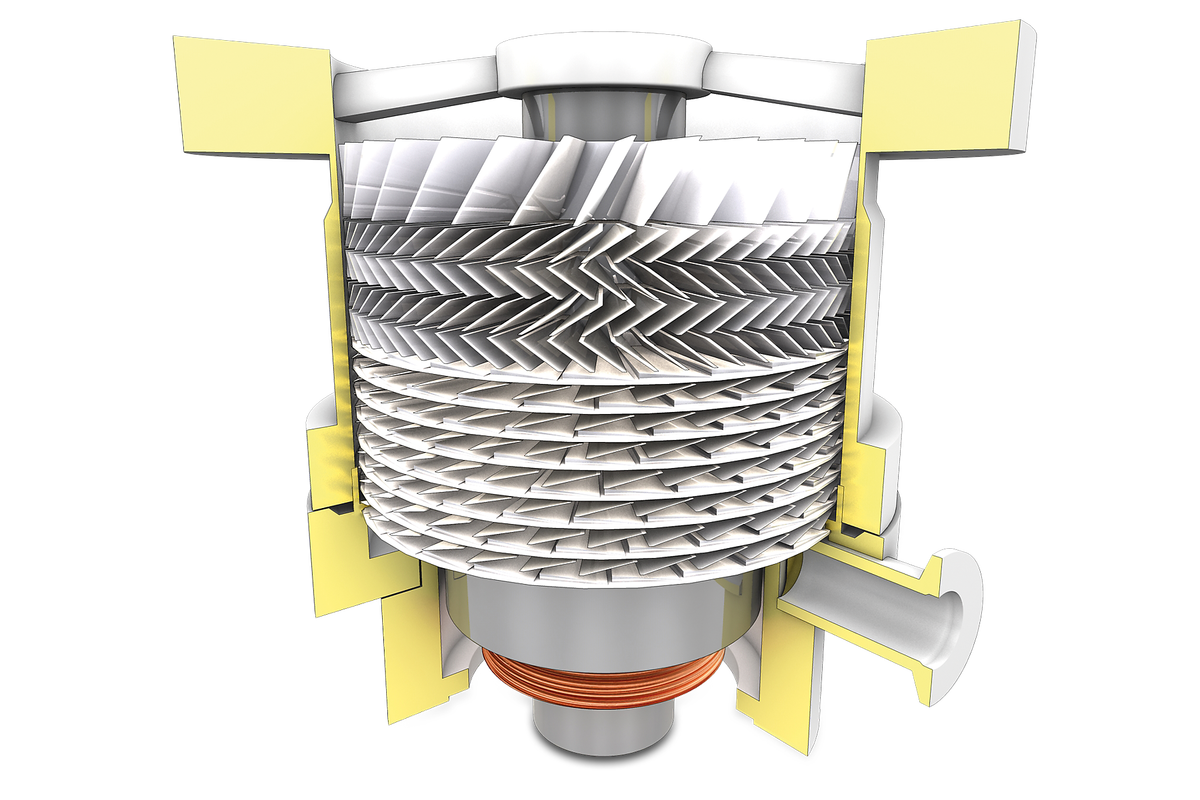

Turbomolekulární čerpadlo pro trubkové pece

Turbomolekulární vývěva se skládá ze statorů mezi několika vysokorychlostními rotory. Rychlost otáčení je přibližně 90 000 otáček za minutu. Při těchto rychlostech se rotor nachází v rozsahu rychlosti částic, která umožňuje protlačování plynu vývěvou. V kombinaci s předvývěvou je dosažitelná úroveň vakua v rozsahu vysokého vakua nebo lepší.

Turbomolekulární vývěvy jsou nejpohodlnější a nejčastěji používané vývěvy pro provoz ve vysokém a ultravysokém vakuu. Velmi vysoké čistoty atmosféry v pecní komoře se dosahuje, protože vývěva snadno odstraňuje těžké, pomalé částice, jako jsou uhlovodíky.

Verze turbovývěvy Carbolite Gero se skládá z vývěvy, inertního plynu, vakuometru, vakuotěsného ventilu, obtoku pro rychlé proplachování, výstupního ventilu plynu a pojistného přetlakového ventilu. Ve studené, čisté, suché a prázdné peci dosahuje turbovývěva tlaku 5 x 10⁻⁶ mbar .

Turbomolekulární čerpadlo pro trubkové pece


Standardní funkce

  • Turbočerpadlo s čerpacím výkonem 65 l/s
  • Rotační lamelové čerpadlo jako předběžné čerpadlo
  • Plný rozsah vakuometru
  • Vakuově těsný ventil
  • Výběr průtokoměru pro dusík nebo argon
  • Obtok pro rychlé proplachování
  • Výstupní ventil plynu
  • Pojistný přetlakový ventil

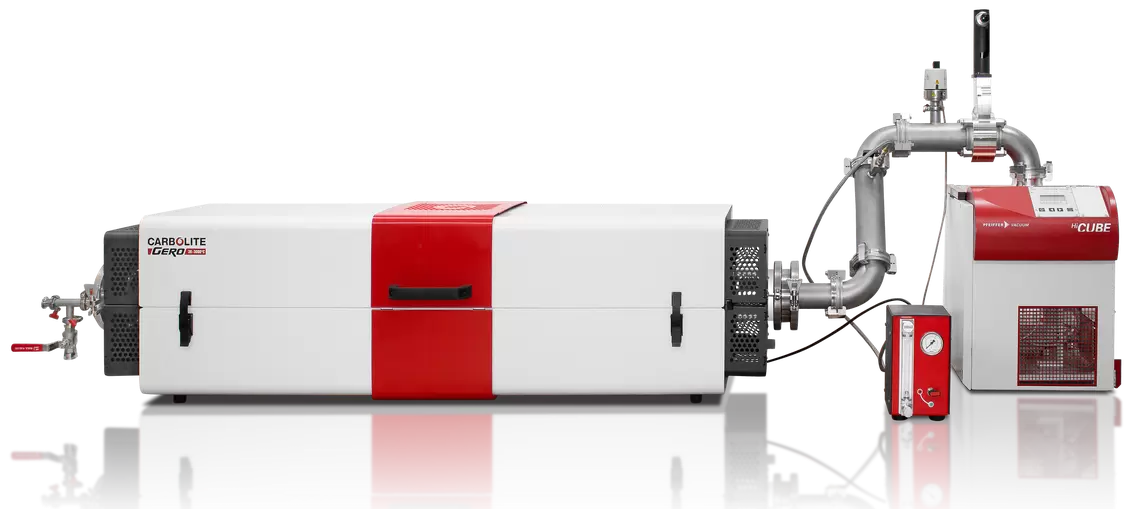

Turbomolekulární čerpadlo pro trubkové pece a

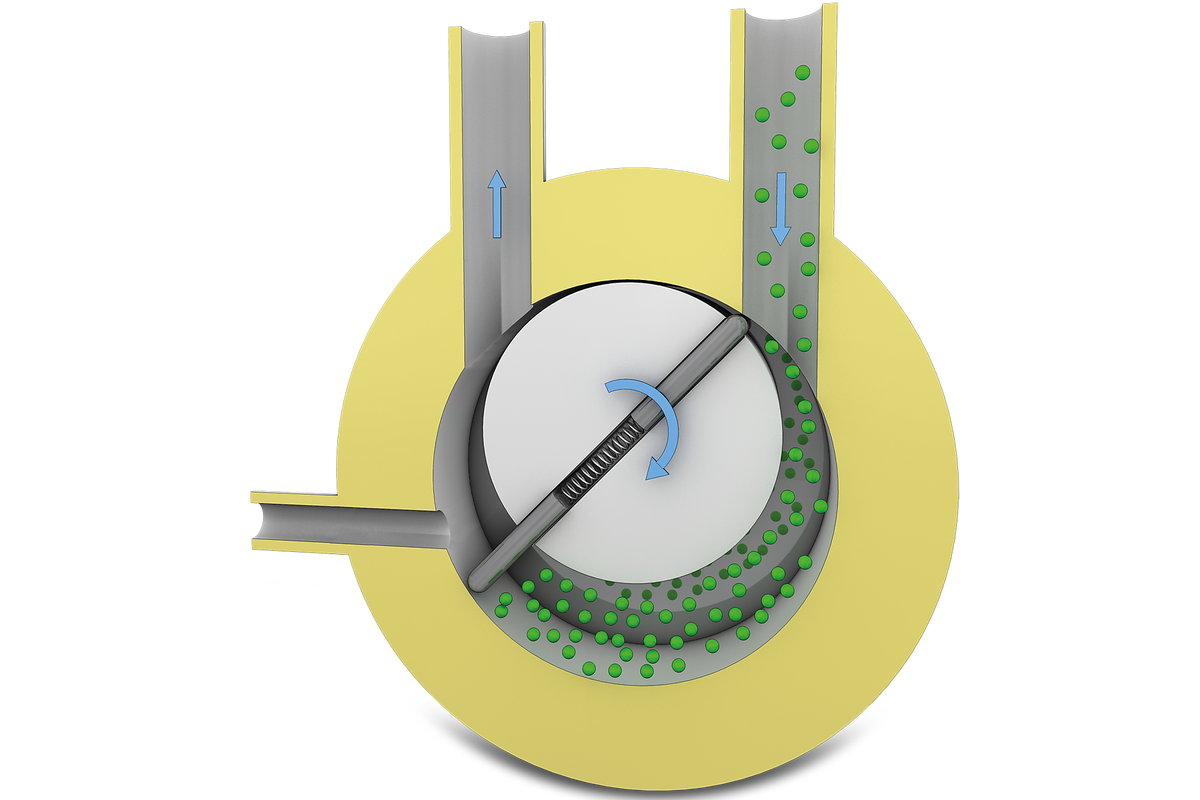

Rotační lopatkové čerpadlo pro trubkové pece

Rotační lamelové čerpadlo je předběžné vakuové čerpadlo a je nejčastěji používaným čerpadlem. Čerpadlo se používá k přímému odčerpávání atmosférického tlaku s rychlostí otáčení přibližně 1 500 otáček za minutu pomocí radiální, pohyblivé zátky. Vakuová komora čerpadla je promazána olejem. Rotační

čerpadlo Carbolite Gero se skládá z vakuového čerpadla, inertního plynu, vakuometru, vakuotěsného ventilu, obtoku pro rychlé proplachování, výstupního ventilu plynu a pojistného přetlakového ventilu. Ve studené, čisté, suché a prázdné peci je rotační čerpadlo schopno dosáhnout úrovně vakua 5 x 10⁻² mbar .

Rotační lopatkové čerpadlo pro trubkové pece


Standardní funkce

  • Dvoustupňové rotační lamelové čerpadlo s čerpacím výkonem 4 m³ / h
  • Piraniho měřidlo
  • Vakuově těsný ventil
  • Výběr průtokoměru pro dusík nebo argon
  • Obtok pro rychlé proplachování
  • Výstupní ventil plynu
  • Pojistný přetlakový ventil

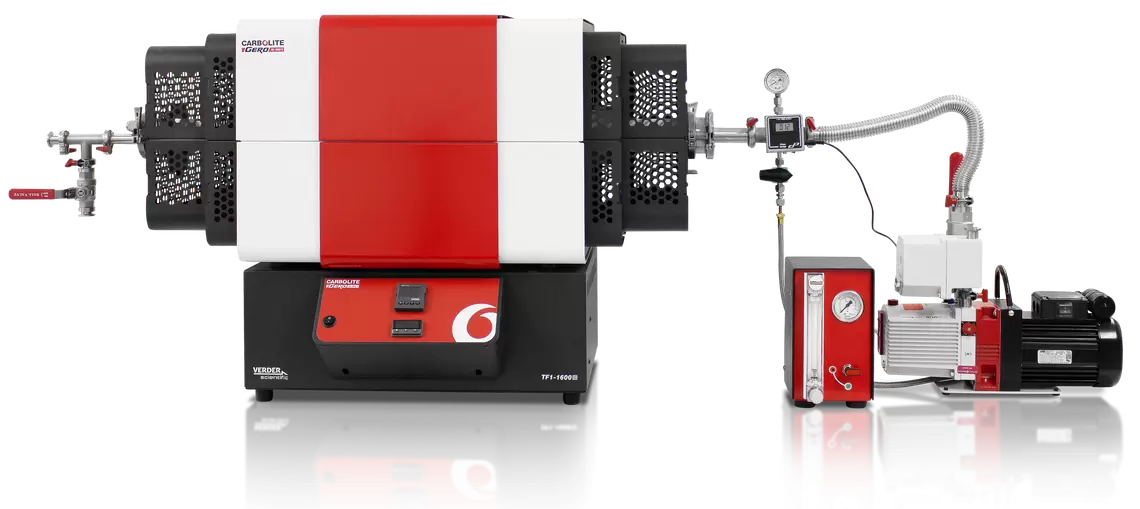

Rotační lopatkové čerpadlo pro trubkové pece_a
