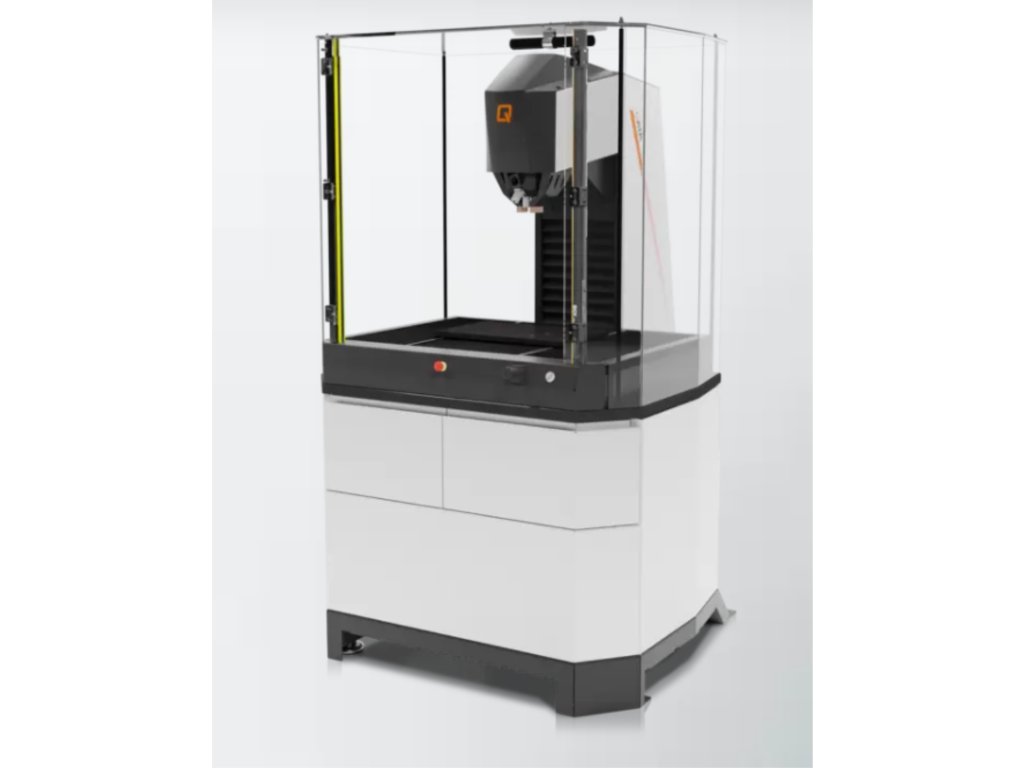

Modely A a A + řady Qness 250/750/3000 EVO tvrdoměry jsou vrcholem automatizovaného testování tvrdosti.

Q250: 1 kg – 250 kg (9,8 – 2450 N)
Q750: 0,3 kg – 750 kg (2,94 – 7358 N)
Q3000: 0,3 kg – 3000 kg (2,94 – 29430 N)

Díky plně automatizované 3osé kontrole lze testovat vzorky s různými zkušebními výškami. Silným asynchronním motorem osy Z lze vzorky bezpečně upnout až na 3 200 kg.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Značka QATM
Kategorie Tvrdoměry Vickers
Zvolte variantu
Kód produktu Q250AEVO Varianta stroje: Q250 A/A+ 1 kg - 250 kg Cena dle konfigurace na dotaz
Kód produktu Q750AEVO Varianta stroje: Q750 A/A+ 0,3 kg - 750 kg Cena dle konfigurace na dotaz
Kód produktu Q3000AEVO Varianta stroje: Q3000 A/A+ 0,3 kg - 3000 kg Cena dle konfigurace na dotaz


QNESS 250 / 750 / 3000 A/A+ EVO



Modely A a A + řady Qness 250/750/3000 EVO tvrdoměry jsou vrcholem automatizovaného testování tvrdosti.



Q250: 1 kg – 250 kg (9,8 – 2450 N)
Q750: 0,3 kg – 750 kg (2,94 – 7358 N)
Q3000: 0,3 kg – 3000 kg (2,94 – 29430 N)



BROŽURY, VIDEA



Díky plně automatizované 3osé kontrole lze testovat vzorky s různými zkušebními výškami. Silným asynchronním motorem osy Z lze vzorky bezpečně upnout až na 3 200 kg.


PŘEDNOSTI TVRDOMĚRŮ



  • Highly precise test head control by asynchronous motor
  • Automatic XYZ test progression for different sample heights
  • Base cabinet and safety fully integrated into machine design
  • Maximum clamping safety due to fix or swiveling downholder
  • Excellent image quality
  • Qpix Control2 Software with intuitive 3D control elements
  • Variant A+ only: Sample image camera with automatic image acquisition

TYPY A VARIANTY TVRDOMĚRŮ



Tvrdoměry QATM (do roku 2019 QNESS) jsou dostupné v několika typech a každý z nich má tři varianty měřících rozsahů Q250/Q750/Q3000 EVO:

Typy tvrdoměrů:

typ CS – menší rám tvrdoměru s posuvnou podpěrou, stolkem na šroubovici
typ C – velký rám tvrdoměru s posuvnou podpěrou, stolkem na šroubovici
typ M – velký rám tvrdoměru s velkou pracovní plochou a s manuálně posuvnou hlavou
typ E – velký rám tvrdoměru s velkou pracovní plochou a s elektronicky posuvnou hlavou
typ A/A+ -

typ CA/CA+ -


ROZSAH TESTOVACÍ SÍLY A APLIKACE SÍLY

EVO3

Testovací síla je vyvozena elektronicky a je kontrolována přesnými dynamometry. Výhodou tohoto provedení je výrazně větší měřící rozsah, snadná a rychlá změna zkušebního zatížení a bezúdržbovost systému.



Standardní varianty rozsahů:
Q250: 0,5 kg – 250 kg (4,9 – 2450 N)
Q750: 0,3 kg – 750 kg (2,94 – 7358 N)
Q3000: 0,3 kg – 3000 kg (2,94 – 29430 N)


 ZKUŠEBNÍ METODY A KONVERZE

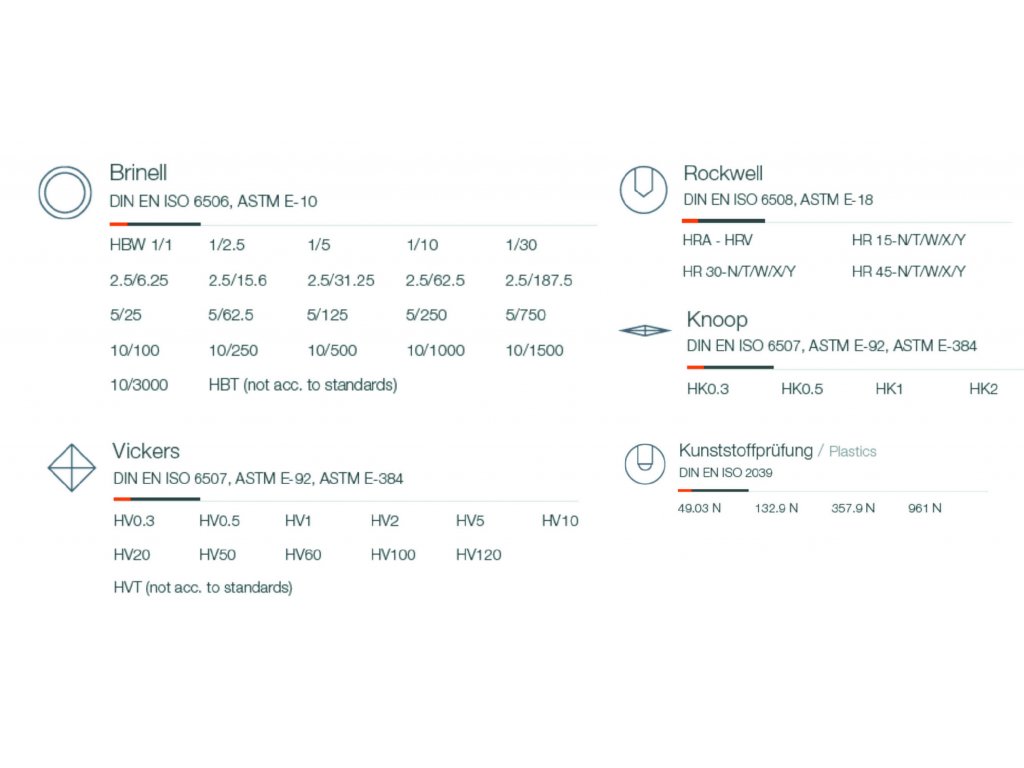

Tvrdoměry QATM (do roku 2019 QNESS) řady Q250/Q750/Q3000 EVO umožňují měření metodou Vickers, Brinell Knoop a Rockwell viz tabulka níže, případně je možná i konverze do jiný stupnic či pevnosti.

zkoušky tvrdosti


VYSOCE PŘESNÉ VÝSLEDKY V ULTRA KRÁTKÉM ČASE


VYNIKAJÍCÍ KVALITA OBRAZU

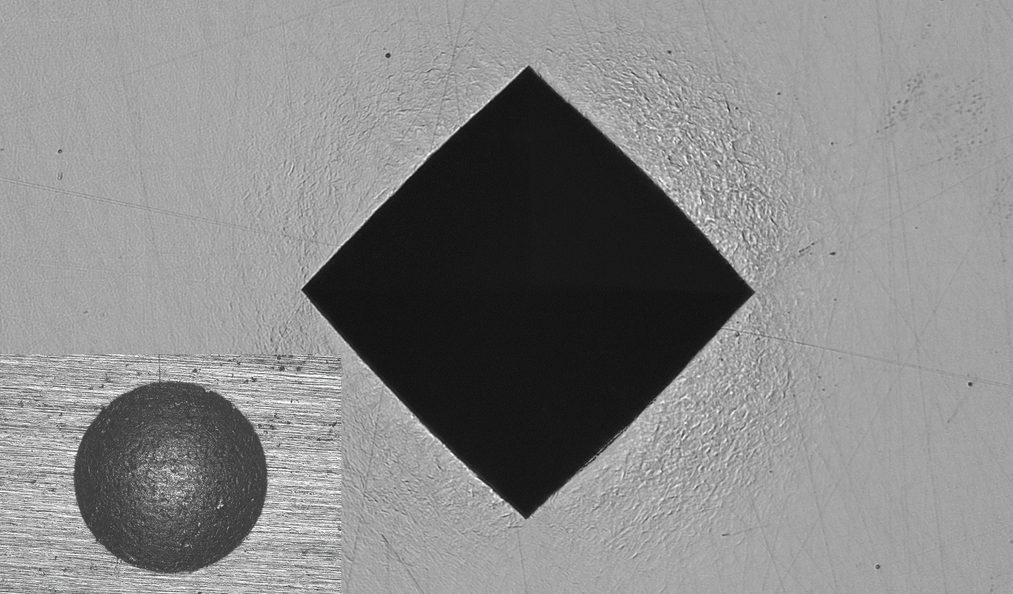

QNESS 250  750 3000 A EVO 2 The optics system of the new hardness tester series EVO has been completely redeveloped. It was built on site in the cleanroom at the QATM plant and benefits from the company’s comprehensive expertise. All hardness testers of the new series share one universal microscope system covering all the necessary visual ranges between 0.1 mm and 8 mm in maximum clarity and contrast. The QATM system guarantees uniform illumination across the entire image, regardless of the degree of magnification, and without dark edges.

SPECIÁLNÍ OBJEKTIVY XLED PRO METODU BRINELL



hardness-tester-evo-xled-brinell-evaluation-lenses Objektivy a osvětlovací moduly XLED jsou určeny pro co nejpřesnější vyhodnocení vtisků Brinell. Zejména u měkčích materiálů pod a kolem 200HB nastává při měření tvrdosti Brinell problém s vystouplými okraji vtisku. Běžné objektivy s přímým a kruhovým osvětlením s tímto vyhodnocením mají problém, protože není při tomto zobrazení zcela jasná hrana vtisku a je nutné rozhodnout, jaké osvětlení se při měření použije. U XLED objektivů toto zcela odpadá, protože se jedná o speciální objektivy, které kombinují přímé a kruhové osvětlení a výsledný obraz je dokonale osvětlen ve všech případech a hrana vtisku jasně viditelná.

ETHERNETOVÉ PRŮMYSLOVÉ KAMERY



hardness-tester-evo-ethernet-industrial-cameras Tvrdoměry řady EVO jsou osazeny novými ethernetovými průmyslovými kamerami, CMOS 5MP. Na rozdíl od běžných kamer jsou tyto kamery rychlejší a poskytují vyšší stabilitu přenosu obrazu, což umožňuje lepší reakci celého optického systému – obraz – světlo – zoom a celkově vyhodnocení vtisku je výrazně rychlejší. Mezi další výhody ethernetové kamery je to, že je možné tvrdoměr a řídící PC umístit od sebe do velké vzdálenosti. To je ideální hlavně ve výrobě, kde tvrdoměr je umístěn ve výrobní hale, ale vyhodnocovací PC může být umístěn v čistém prostření laboratoře.




JEDNODUCHÉ A SPOLEHLIVÉ OVLÁDÁNÍ


SAMPLE IMAGE CAMERA



QNESS 250  750 3000 A EVO 4 Ultimate ease of use with 5 megapixel colour camera for recording the entire sample for a perfect overview and documentation in the protocol. As standard, hardness tester versions CA+ and A+ record the entire table surface as sample image.

EDGE RECOGNITION



QNESS 250  750 3000 A EVO 5 Edge recognition involves automatic adaption of test row starting points to the sample edge when using project and sample templates. The module significantly increases the degree of automation and is an ideal add-on to the serially provided Auto- Snap function.

RYCHLEJŠÍ ZMĚNA ZKUŠEBNÍ METODY  -   8-POZICIVÁ REVOLVEROVÁ HLAVA

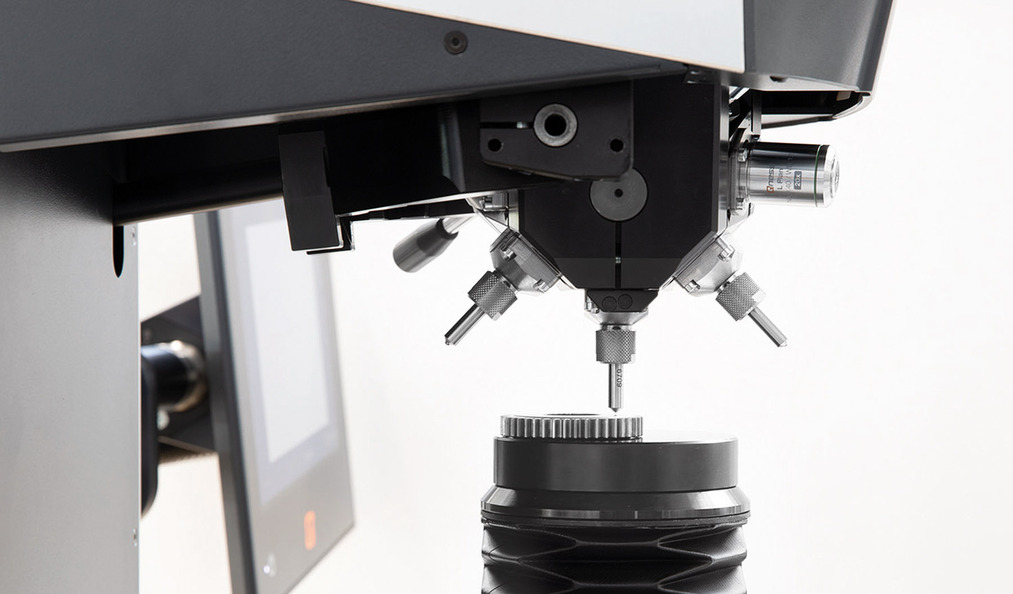

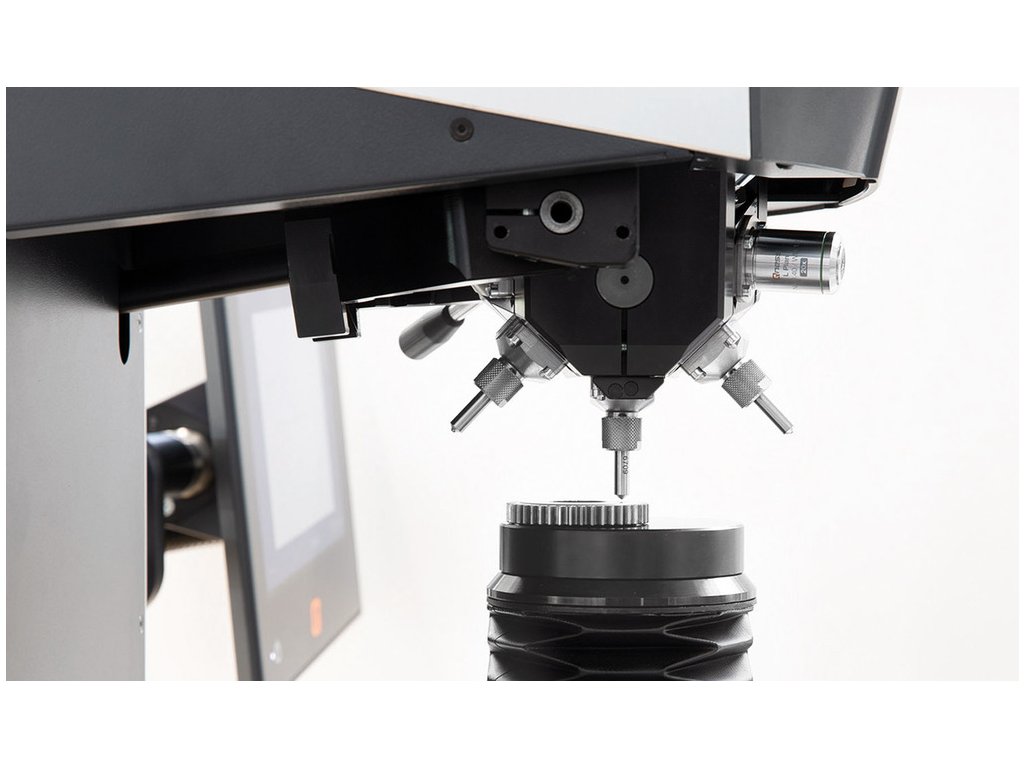

QNESS 250  750  3000 AA EVOa The easy way to serve universal applications: The sophisticated tool-changer concept with a rotational axis angle of 15° provides space for 8 tools in a uniquely compact unit. Downholder elements with a closed shape on three sides guarantee secure workpiece clamping around the test point – even for small test pieces.






SIMPLE AND RELIABLE



FULLY AUTOMATED 3-AXIS CONTROL

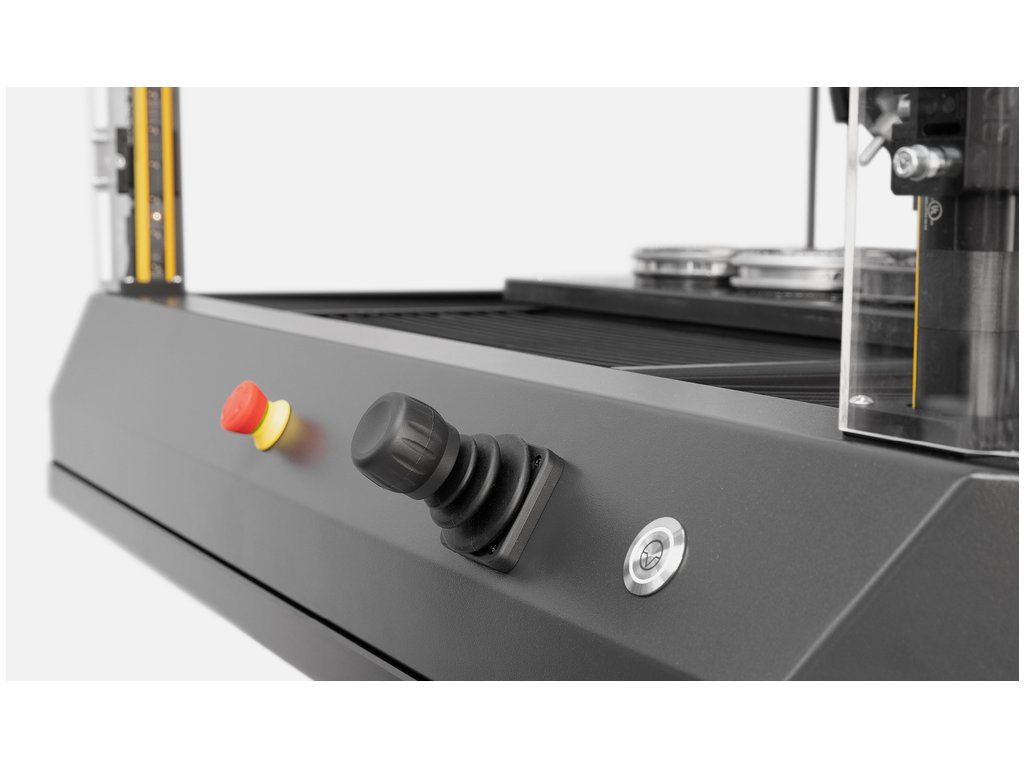

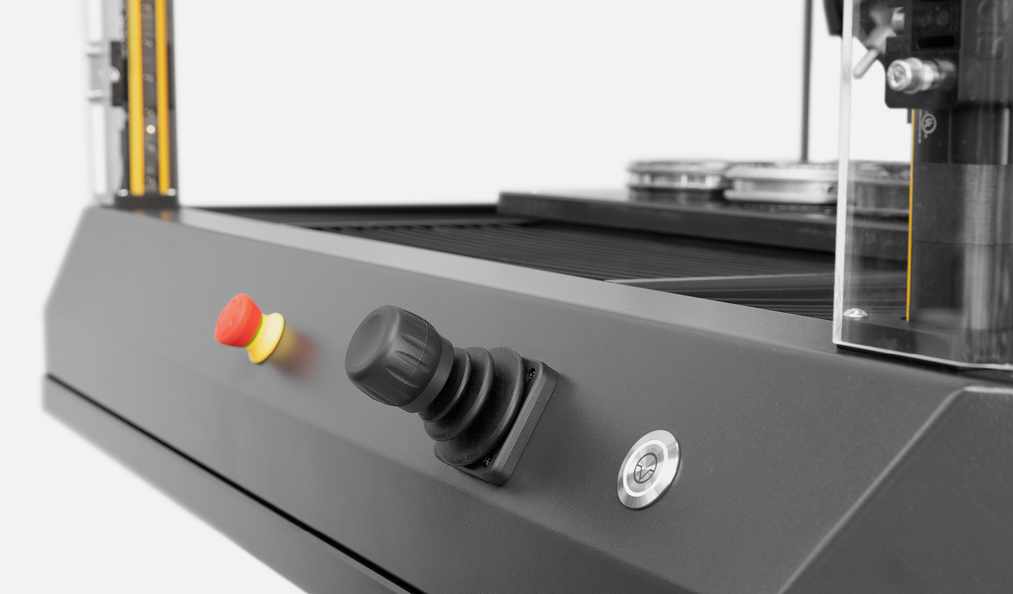

QNESS 250  750 3000 A EVO 6 Fully automatic and robust XY slide with high-precision positioning drive. Dynamic joystick to control all 3 axes (XYZ). Usable support surface 450 x 300 mm or, on request, larger travels and test tables available.





DIFFERENT TEST HEIGHTS

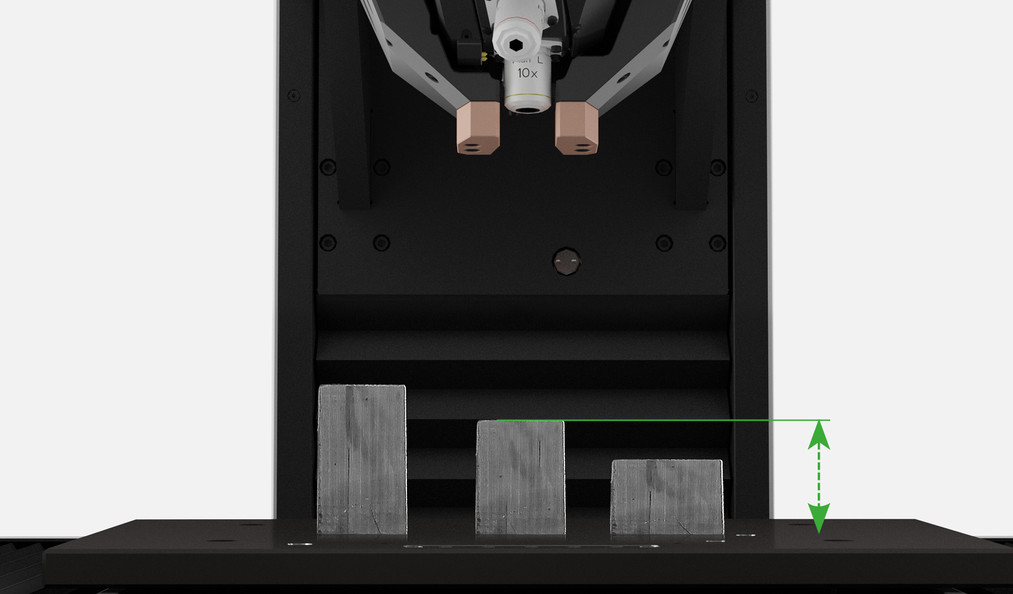

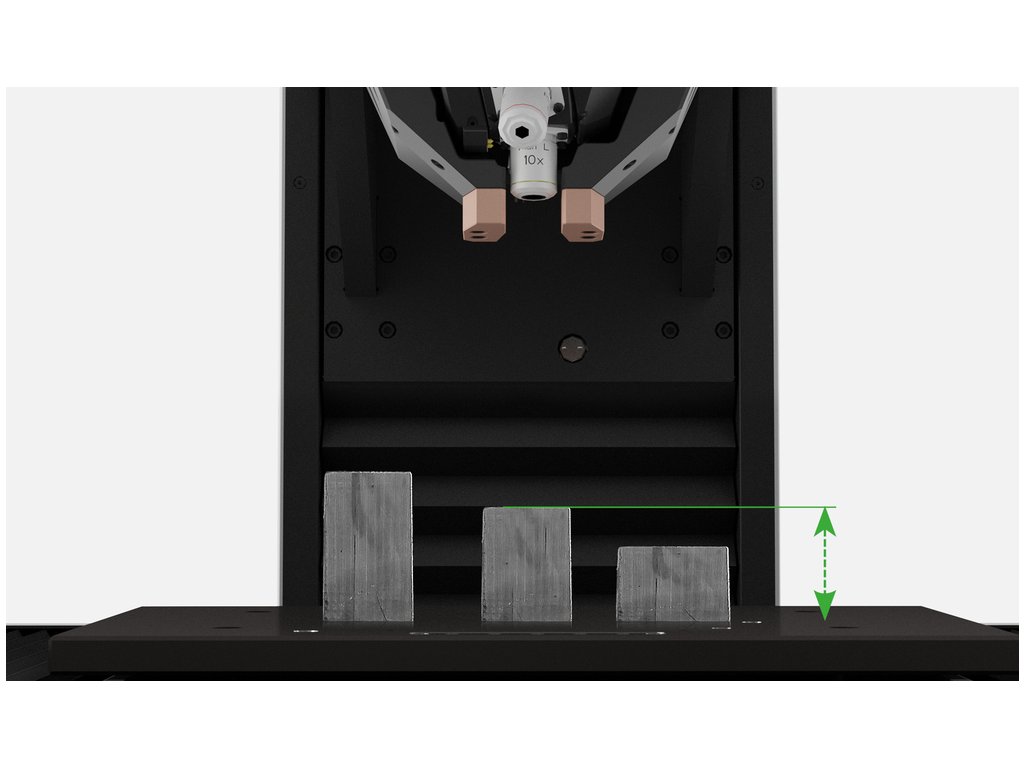

QNESS 250  750 3000 A EVO 7 For each XY test point position the Z height can be individually selected. During automatic testing, the machine changes between specimens of different height or different test levels safely and fully automatically. Thanks to the innovative CAS technology, the unit is protected against collisions. When testing clamped samples, the patented QATM “workpiece recognition” reduces the approach speed of the test head automatically via sensor detection (preserves machine and sample).







MAXIMUM CLAMPING SAFETY

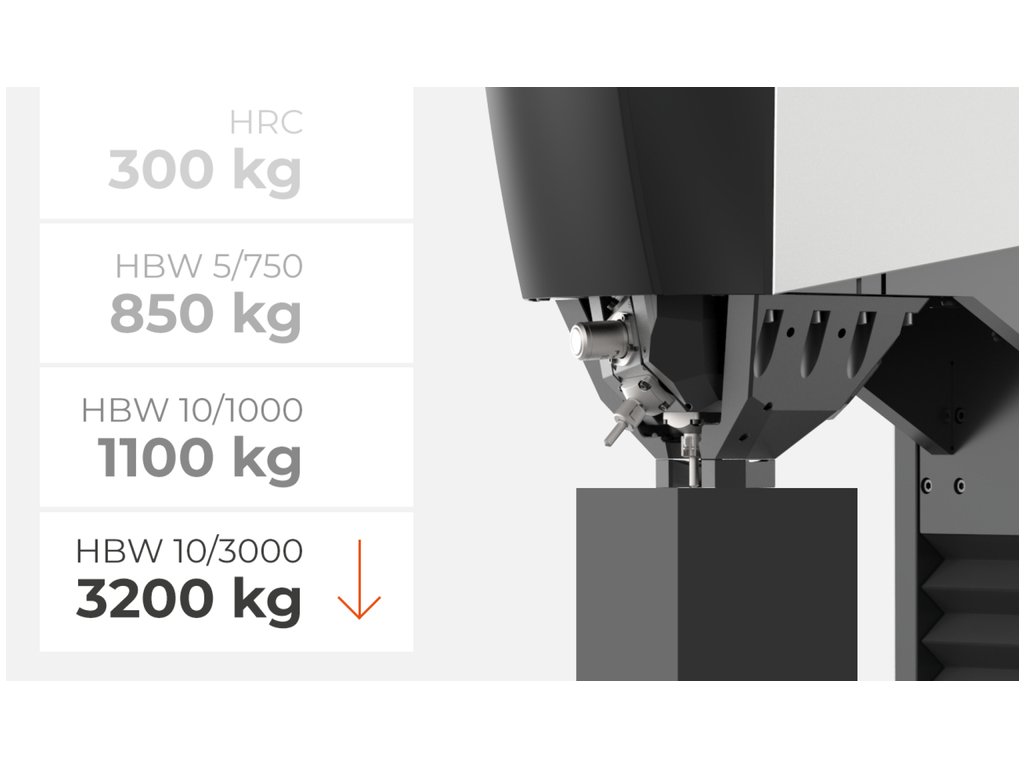

QNESS 250  750 3000 A EVO 8 High-performance induction motor in the A/A+ version facilitates a workpiece clamping force of up to 3.200 kg. Clamping power is adapted to the test method and is automatically set to be greater than the test force. Operators do not need to set levels and can rely on the hardness tester to guarantee safe, optimized adaption.







ELECTRIC SWIVELING DOWNHOLDER

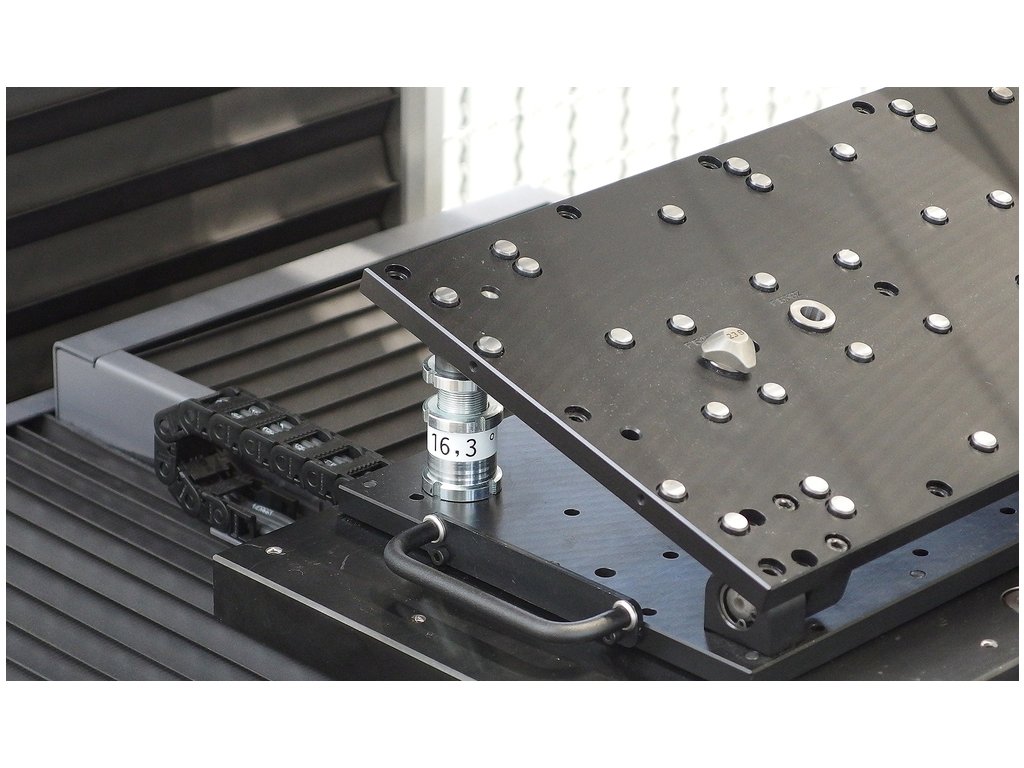

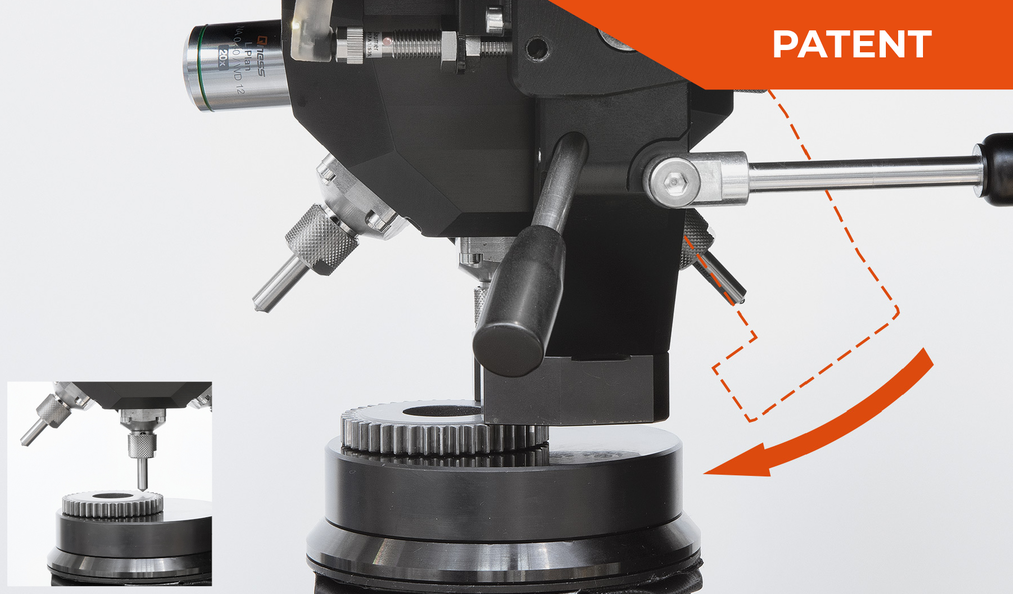

QNESS 250  750 3000 A EVO 9 Qness 250 A/A+ EVO-Version only: For hardness tests according to Rockwell or Brinell, parts securely fixed with the downholder are indispensable. For general processes, such as edge recognition or during the programming of test samples, however, the downholder is not required. Hence, the downholder clamp can be swivelled in or out by motor in a matter of seconds between different processes in the innovative EVO system. This improves operating convenience and further reduces cycle times.







IDENTICAL SAMPLE TESTS

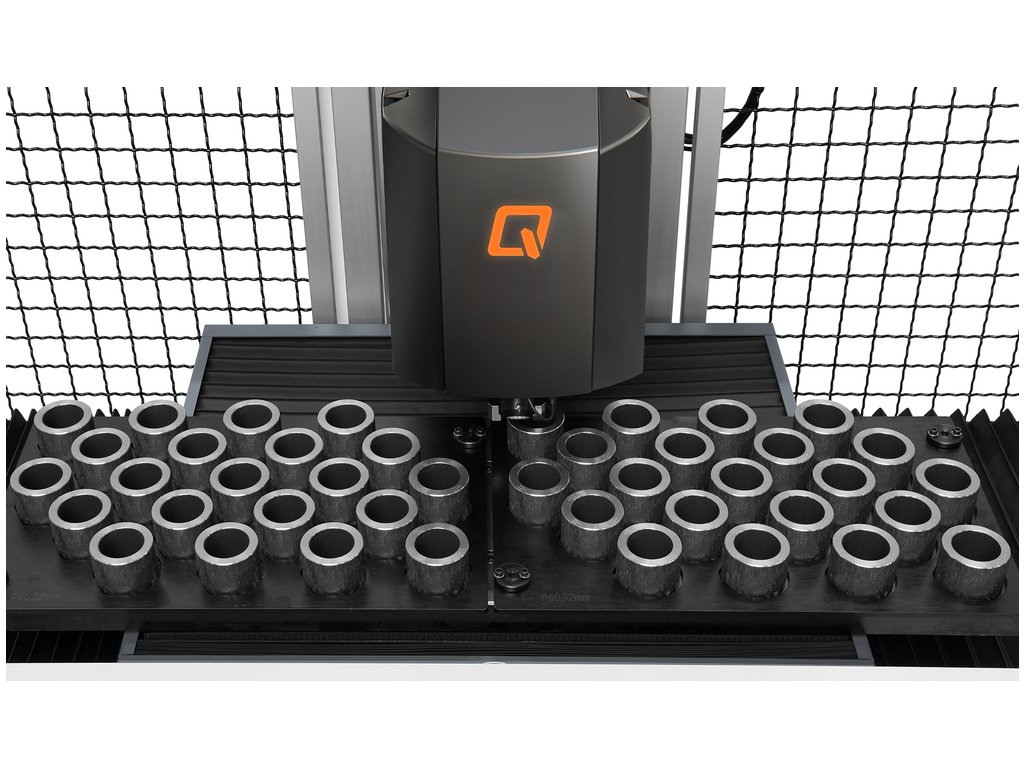

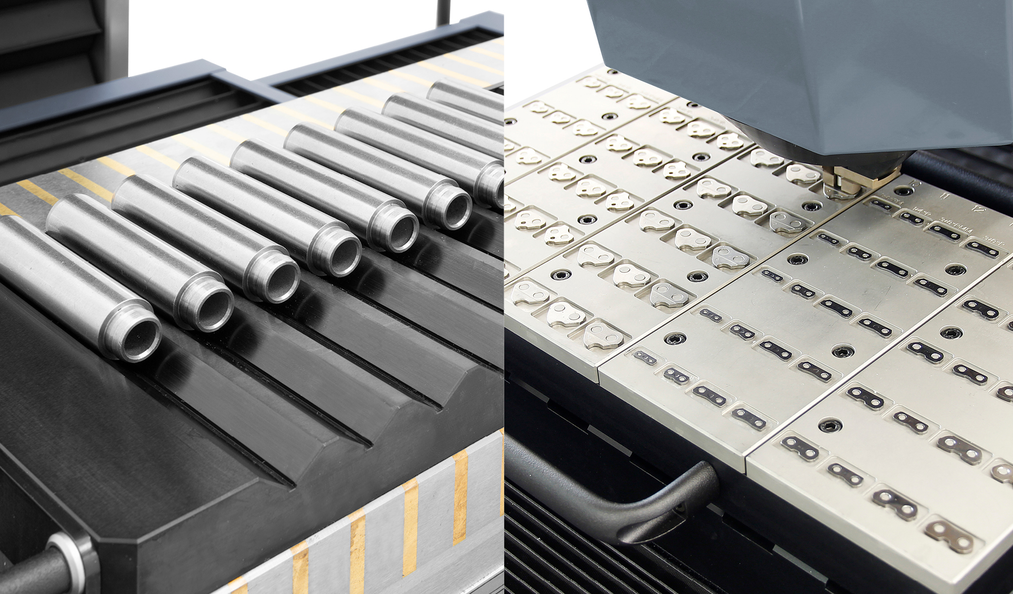

QNESS 250  750 3000 A EVO 10 An entire range of relevant data, such as test patterns, test methods and user fields can be activated via pre-defined sample magazines. QATM can provide the most suitable clamping setup, matrices and cassette systems for every requirement






OPERATION VIA EXTERNAL PC-SYSTEM



REVOLUTIONARY 3D OPERATING CONCEPT

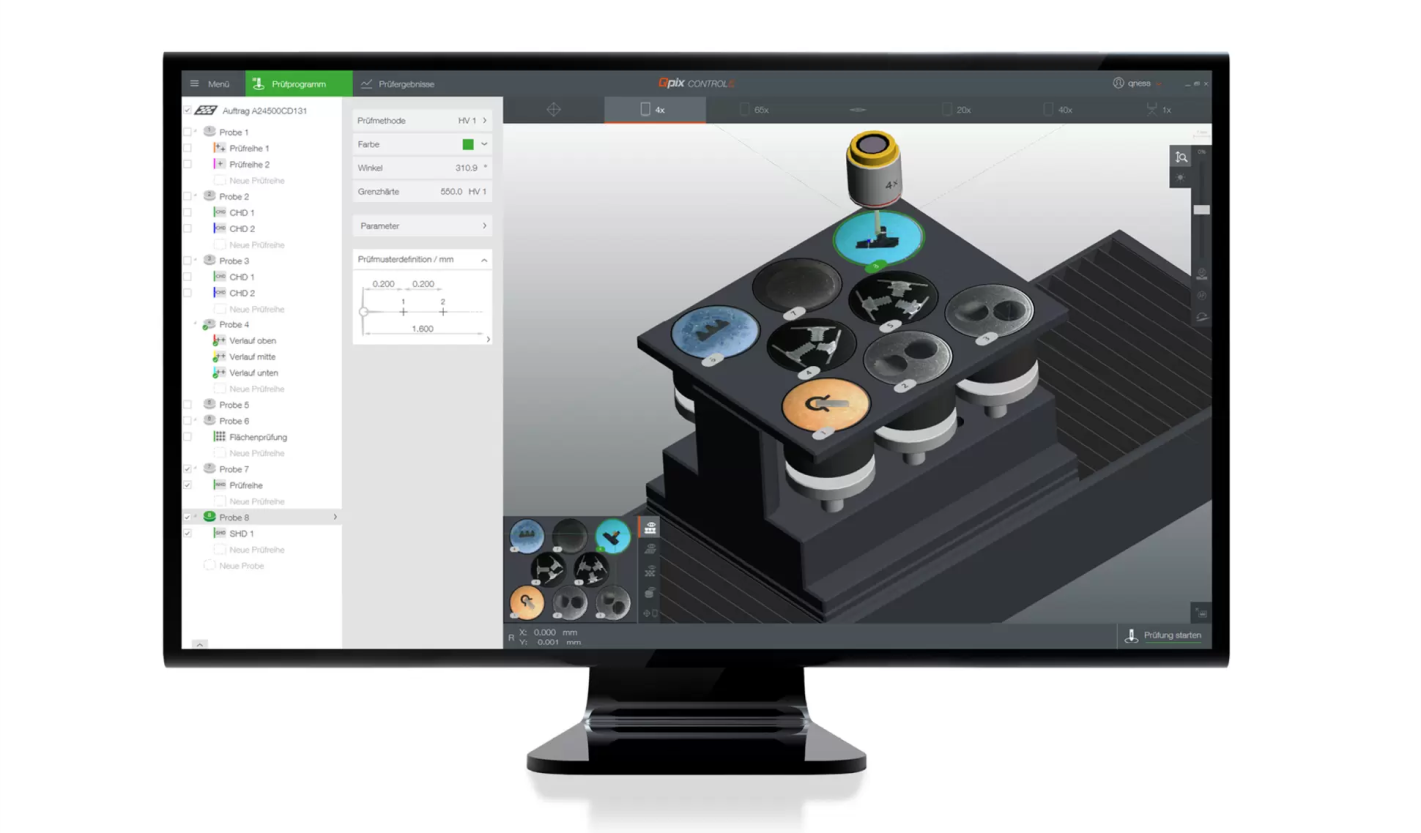

QNESS 250  750 3000 A EVO 11 Intuitive, clearly organized and professional: Qpix Control2 is a next-generation software for Brinell / Knoop / Vickers hardness testers, developed based on customer feedback and input for maximum user-friendliness. The controlled test head benefits from automatic height adjustment and contactless exploration, complete integration of the sample holder, CAD compatibility with 3D imaging and a whole range of easily understood 3D control elements and views included in the software. It sets new standards in hardness testing.







CUSTOMER-SPECIFIC SAMPLE HOLDER



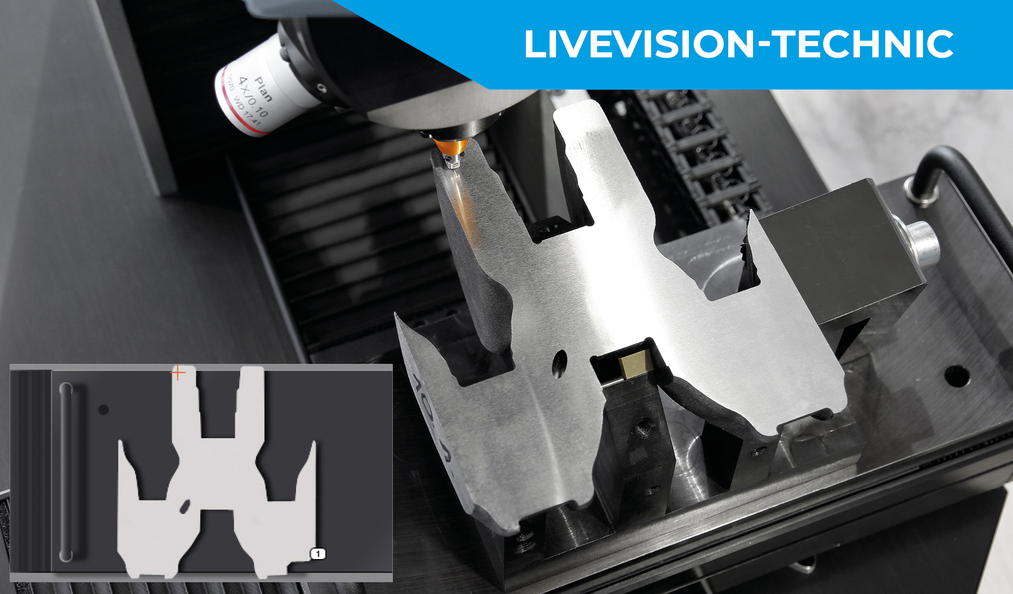

QNESS 250  750 3000 A EVO 12 Identical samples can be set up in the software in scale as a 3D model.







CAS TECHNOLOGY

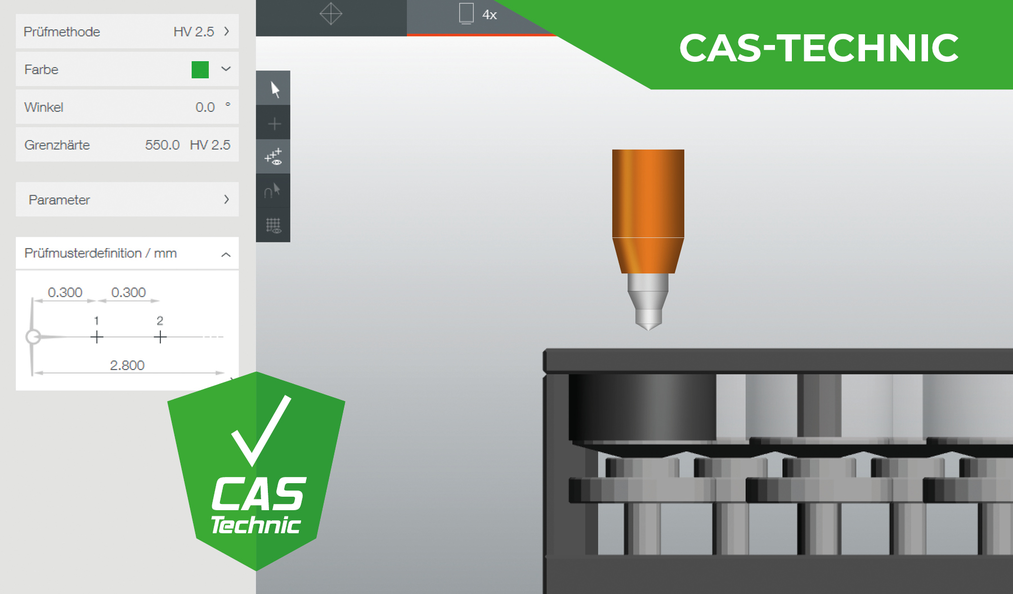

QNESS 250  750 3000 A EVO 13 Innovative Collision Avoiding System (CAS) technology protects the mechanical parts in the device using predictive 3D motion calculations to visualize the effects of collisions and operation errors.







INTELLIGENT DATA EXCHANGE SOLUTIONS TODAY


EQUIPPED FOR TODAY AND TOMORROW



EVO4

Qconnect is the interface in QATM Qpix Control2 software, providing customers with a full portfolio of inter-device connectivity - from serial production, open XML interfaces (bi-directional) and pre-specified plug-in solutions, such as the QDAS Plug-In+, through to customer-specific connectivity solutions implemented completely by QATM. We have a professional solution for every applicational requirement.

Learn more about our Qconnect-Project


PERFECT SOLUTIONS FOR ANY APPLICATION


TEST PIECE CLAMPING AND SAMPLE HOLDER RECOGNITION



QNESS 250  750 3000 A EVO 15

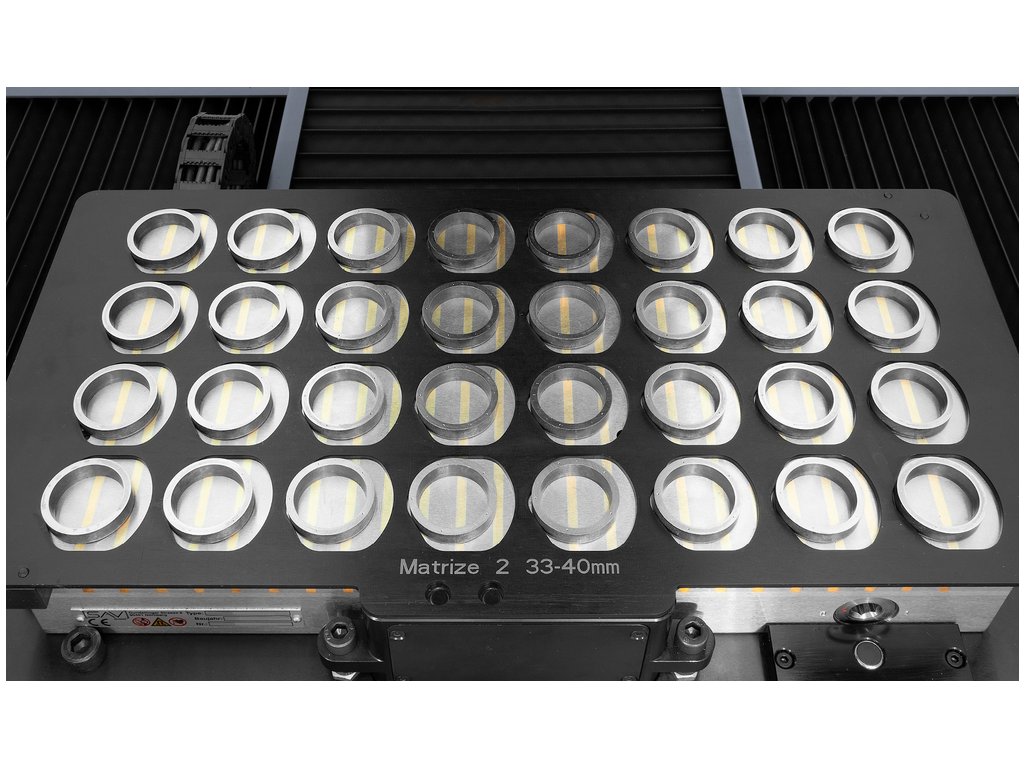

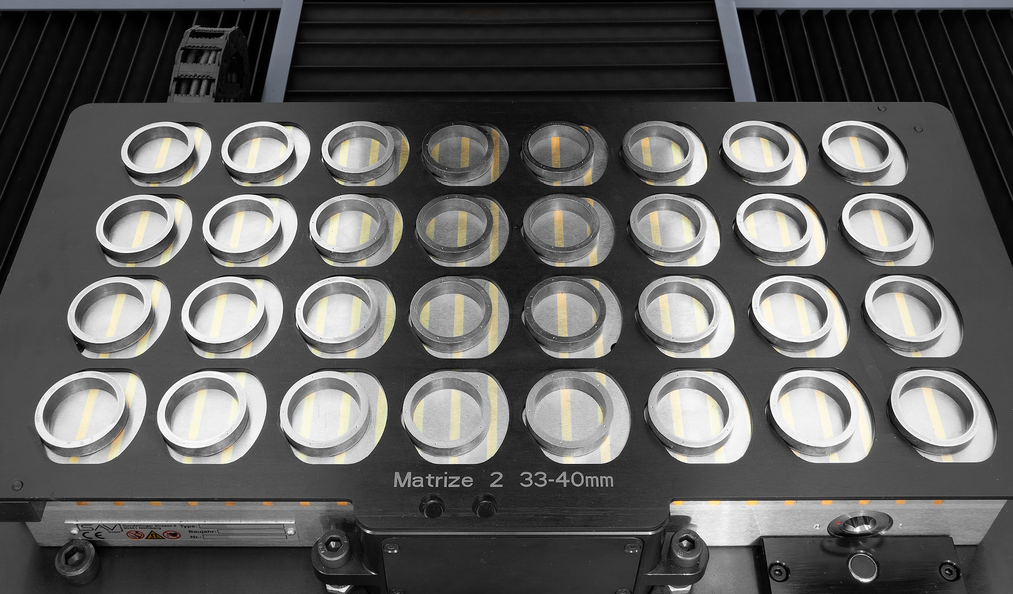

Switchable industrial magnets enable power- and time-saving loading and unloading of the test system and, at the same time, guarantee a secure hold during the test. In addition, all QATM fixtures can be equipped with a sample holder recognition: via integrated sensors, the fixture is automatically recognized by the testing device and only the appropriate test programs are loaded.


CUSTOMIZED SOLUTIONS IN LARGE FORMAT

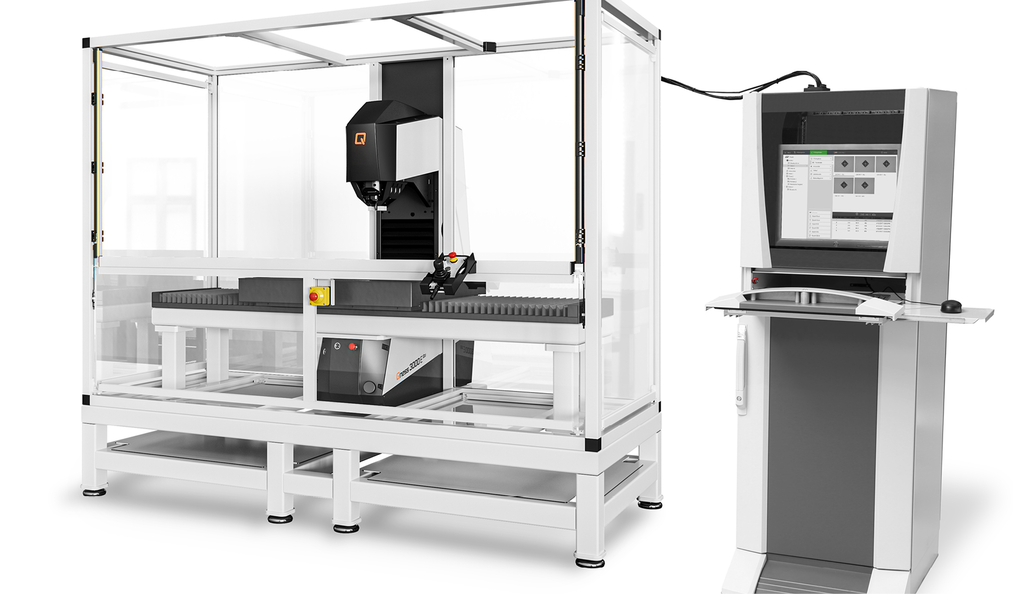

QNESS 250  750 3000 A EVO 16

Individual planning and professional project handling


SWIVELLING TEST PIECE SUPPORT



QNESS 250  750 3000 A EVO 17

The swivelling test piece support permits testing of samples even if the testing surface is not parallel to the support surface.


JOMINY SAMPLE TESTING



QNESS 250  750 3000 A EVO 18

Up to 8 samples can be placed in the Jominy sample holder for testing with the additional Jominy test module. The testing cycle is fully automated and executed according to the norm. Larger sample holders are available on request.


TUBE TESTING



QNESS 250  750 3000 A EVO 19

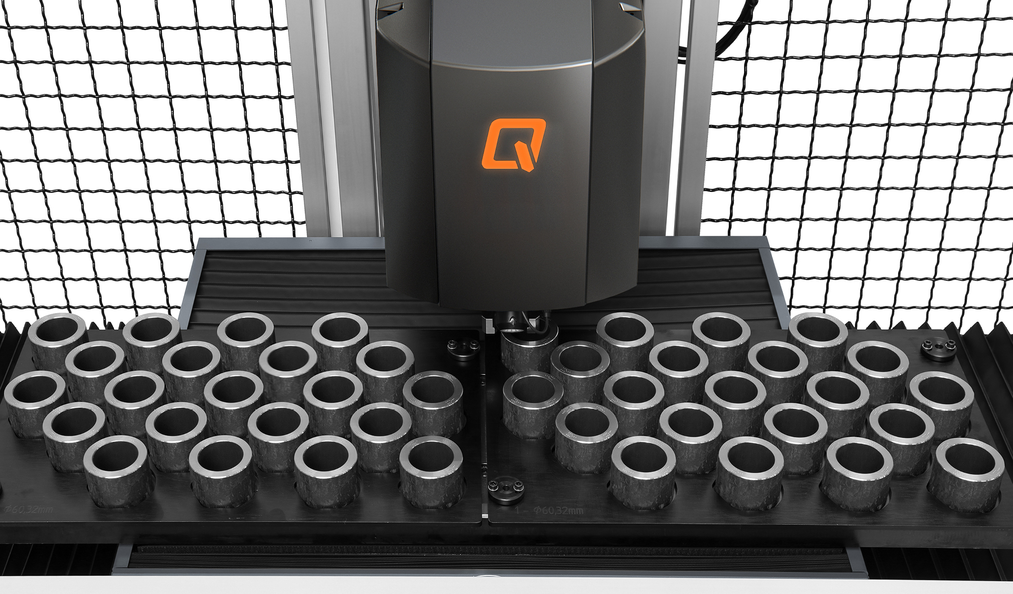

A or A+ models of the macro hardness tester series EVO allow testing tubes and tube segments fully automated and with maximum throughput according to valid standards.


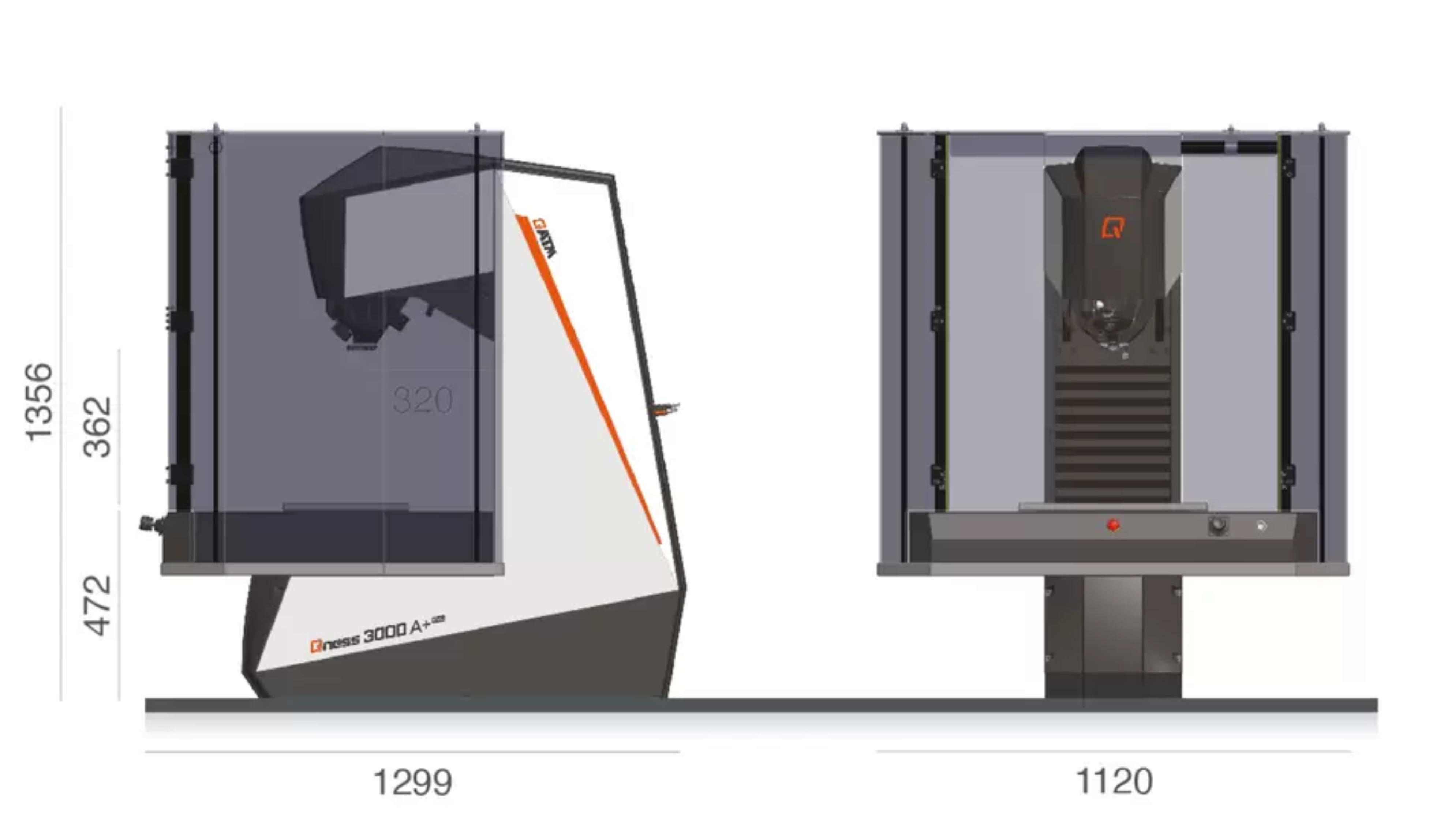

QNESS 250  750 3000 A EVO 20


PARAMETRY:



Rozsah testovacího zatížení Q250/Q750/Q3000



Q250: 1 kg – 250 kg (9,81 – 2450 N) Q750: 0,3 kg – 750 kg (2,94 – 7358 N) Q3000: 0,3 kg – 3000 kg (2,94 – 29430 N)

Metody



Vickers, Knoop, Brinell, Rockwell, Plasty

Kamerový systém A/A+



ne /5 MP Ethernetový průmyslový standard / až 270 FPS

Software



Qpix Control2

Nastavení výšky



electrical via Asynchron motor

Test height / Throat depth



362 / 320 mm

Test anvil / Cross slide



motorized 450 x 297 mm

Traverse path



X 460 / Y 350 mm

Max. work piece weight



"unlimited"

Hmotnost základního zařízení



695 kg

Napájení/



230~ 50-60Hz 1/N/PE

Příkon



~ 1680 W

Příslušenství – objektivy



XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x

Příslušenství – vnikací tělesa



Vickers,, Brinell, Rockwell

Příslušenství – držák vzorků, podpěry a stoky



fixní nebo otočný držák a dále v nabídce máme mnoho upínacích přípravku, podpěr či stolků případně jsou možné i zákaznické požadavky

Příslušenství – ostatní



lampa (A / A +) atd.
Jominy Jominy 8-position sample holder incl. test module (optional)




BROŽURY:

pdf Brožura Qness Tvrdoměr Q250 / Q750 / Q3000 A/CA EVO

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:







OSTATNÍ VIDEA KE SHLÉDNUTÍ...





Rozsah testovacího zatížení Q250/Q750/Q3000 Q250: 1 kg – 250 kg (9,81 – 2450 N) Q750: 0,3 kg – 750 kg (2,94 – 7358 N) Q3000: 0,3 kg – 3000 kg (2,94 – 29430 N)
Metody Vickers, Knoop, Brinell, Rockwell, Plasty
Kamerový systém A/A+ ne /5 MP Ethernetový průmyslový standard / až 270 FPS
Software Qpix Control2
Nastavení výšky electrical via Asynchron motor
Test height / Throat depth 362 / 320 mm
Test anvil / Cross slide motorized 450 x 297 mm
Traverse path X 460 / Y 350 mm
Max. work piece weight "unlimited"
Hmotnost základního zařízení 695 kg
Napájení/ 230~ 50-60Hz 1/N/PE
Příkon ~ 1680 W
Příslušenství – objektivy XLED1, XLED2, XLED5, 5x, 10x, 20x, 50x, 100x
Příslušenství – vnikací tělesa Vickers,, Brinell, Rockwell
Příslušenství – držák vzorků, podpěry a stoky fixní nebo otočný držák a dále v nabídce máme mnoho upínacích přípravku, podpěr či stolků případně jsou možné i zákaznické požadavky
Příslušenství – ostatní lampa (A / A +) atd.
Jominy Jominy 8-position sample holder incl. test module (optional)
