Qcut 400 A (Brillant 265)



Qcut 400 A (Brillant 265) - automatická robustní rozbrušovací pila  - max. Ø kotouče 406 mm/ 16"



Úspěšná pila Qcut 400 A (Brillant 265) byla modernizována a vybavena novými funkcemi pro zvýšení komfortu a výkonu. Pila poskytuje ověřenou kvalitu a nabízí široké pole použití.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M1841000
Značka QATM
Webová stránka značky qatm.com/
Kategorie Podlahové rozbrušovací pily

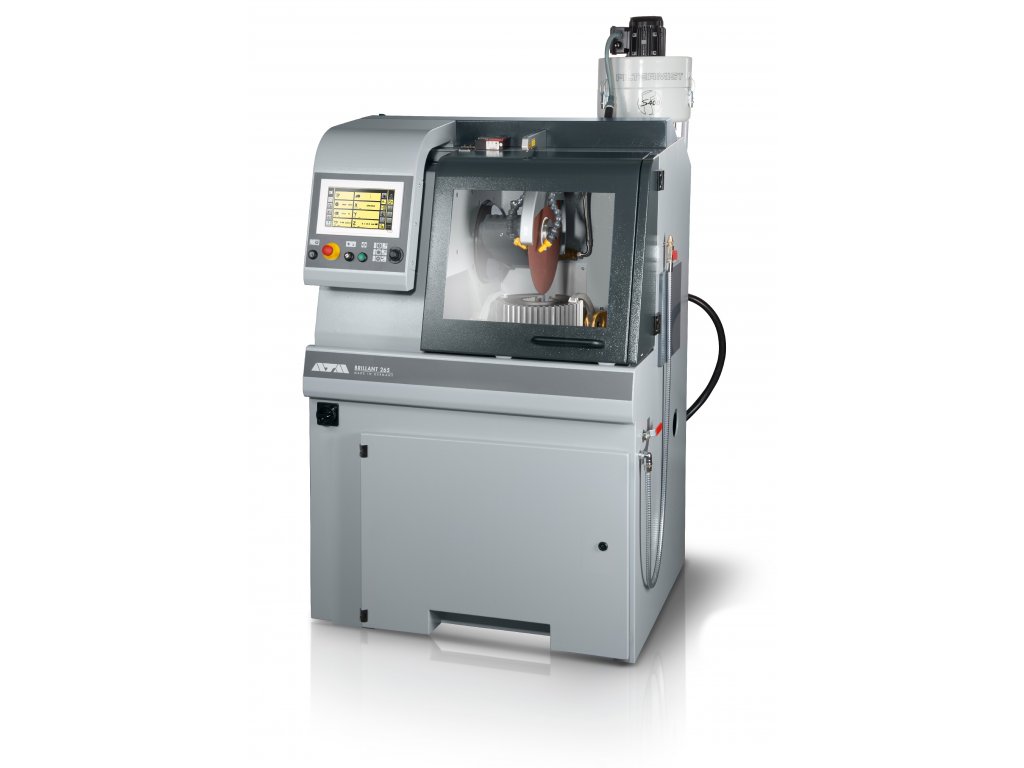

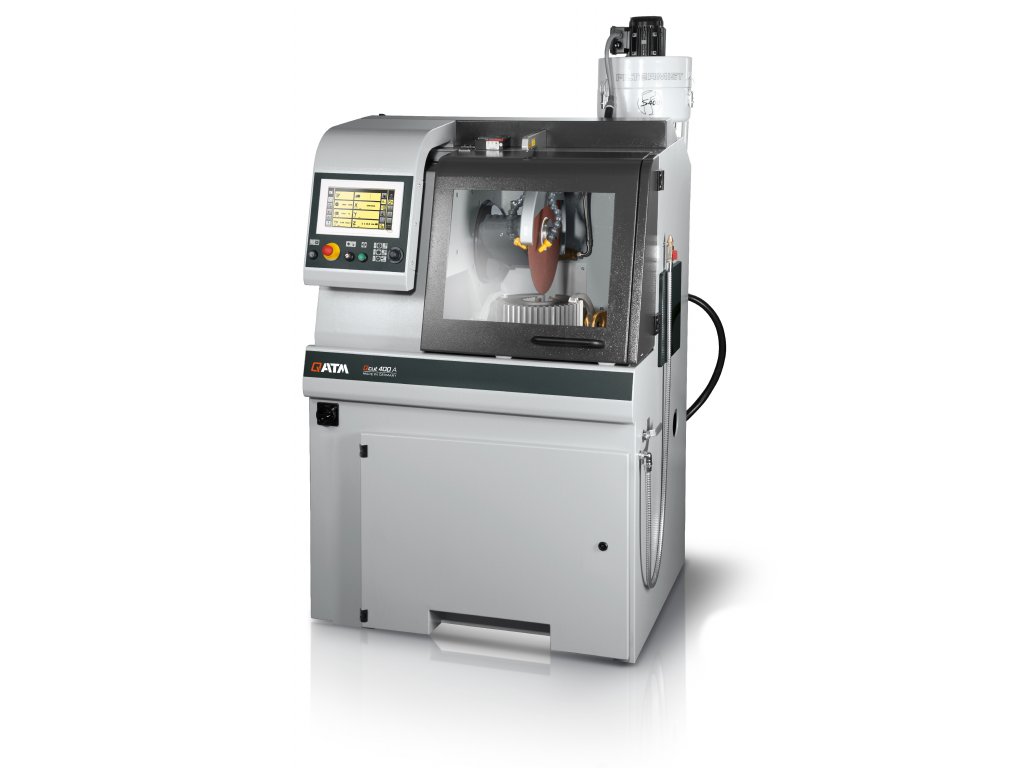

Qcut 400 A (Brillant 265) - automatická robustní rozbrušovací pila  - max. Ø kotouče 406 mm/ 16"



BROŽURY, VIDEA



Úspěšná pila Qcut 400 A (Brillant 265) byla modernizována a vybavena novými funkcemi pro zvýšení komfortu a výkonu. Pila poskytuje ověřenou kvalitu a nabízí široké pole použití.


Nový Qcut 400 A (Brillant 265), navržený pro řezné kotouče o průměru až 406 mm, je samostojný model s velkým rozsahem posuvu (345 mm v ose X a ose 200 mm v ose Y). Standardní konfigurace pily zahrnuje nastavitelné otáčky řezného kotouče, dva automatické řezné pohyby (osy X a Y), paralelní pohyb ochranného krytu kotouče zvyšující řeznou kapacitu a automatickou detekci řezu. Díky dvěma řezným pohybům, které je možné i kombinovat, může pila provádět kromě běžných řezů (horizontální a vertikální řez) i další důležité řezné režimy jako je pulzní řez, diagonální řez či postupné odbrušování. Inovativní systém Quick-Change pro výměnu řezného kotouče umožňuje rychlejší a pohodlnější výměnu. Osvětlení vnitřního prostoru je nově zajištěno výkonným průmyslovým LED osvětlením.

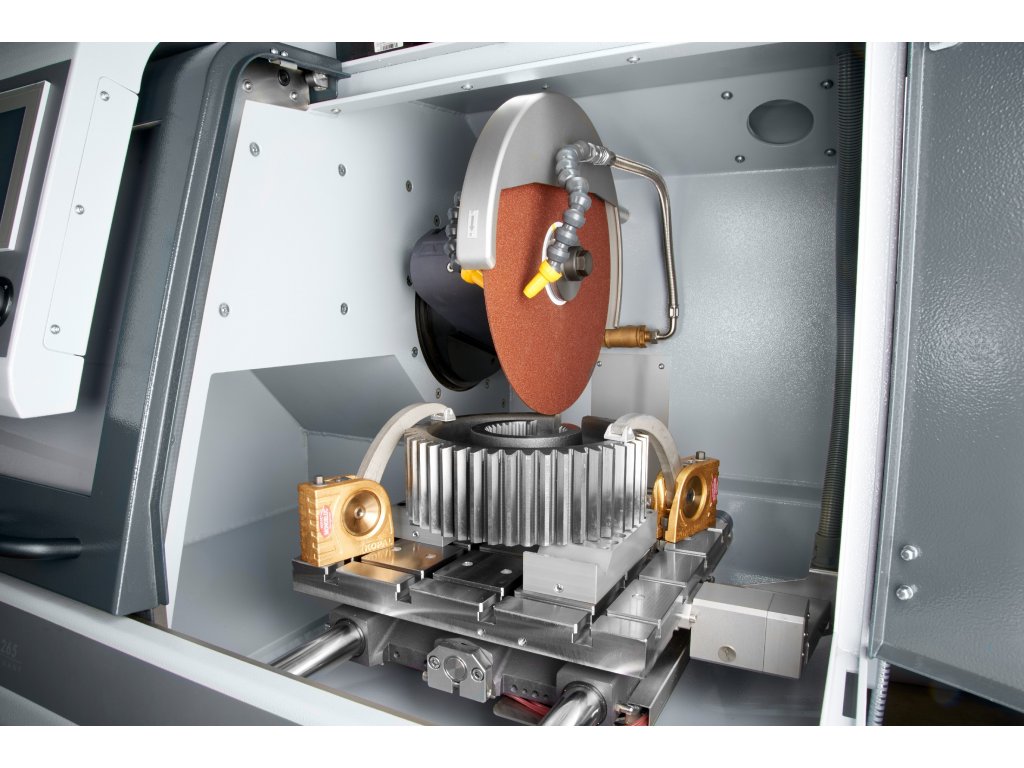

Automatický stůl, který je jedním z největších ve své třídě, poskytuje obsluze přesnost, flexibilitu a maximální prostor pro upínání. Volitelně tento stůl může být doplněn i o osu Z pro paralelní řezy.

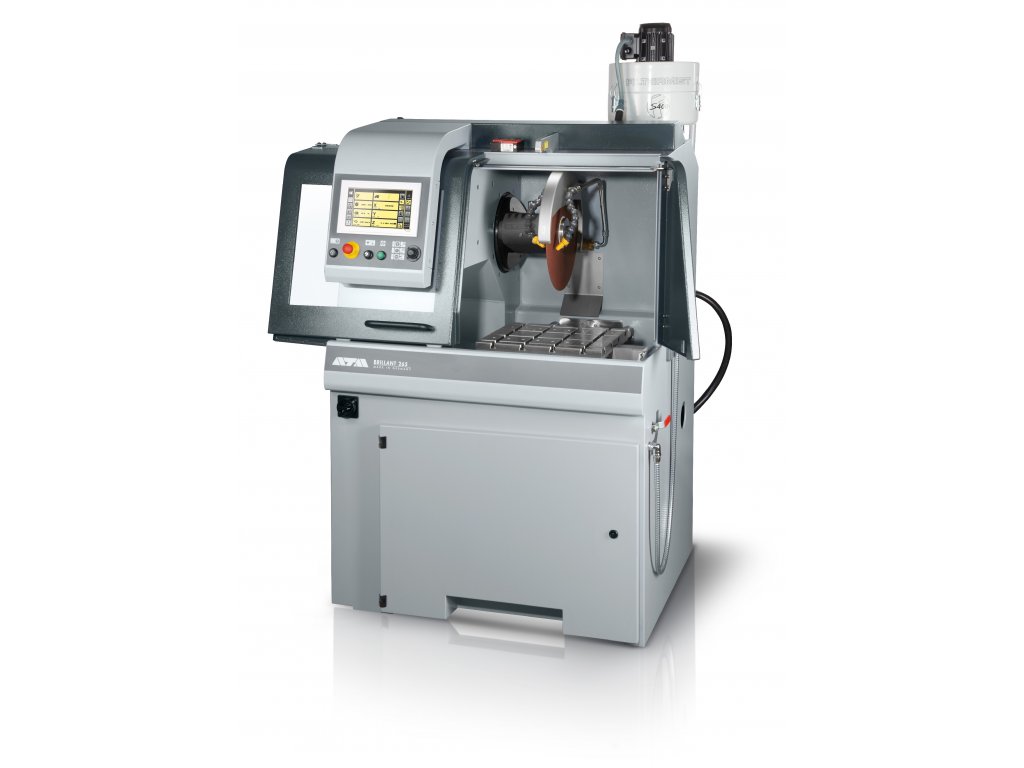

Velké posuvné dveře zajišťují bezpečný a rychlý přístup do řezné komory. Další výhoda posuvných dveří je, že z nich nikde neodkapává chladicí kapalina kolem stroje, tak jak tomu bývá u dveří výklopných (nahoru).

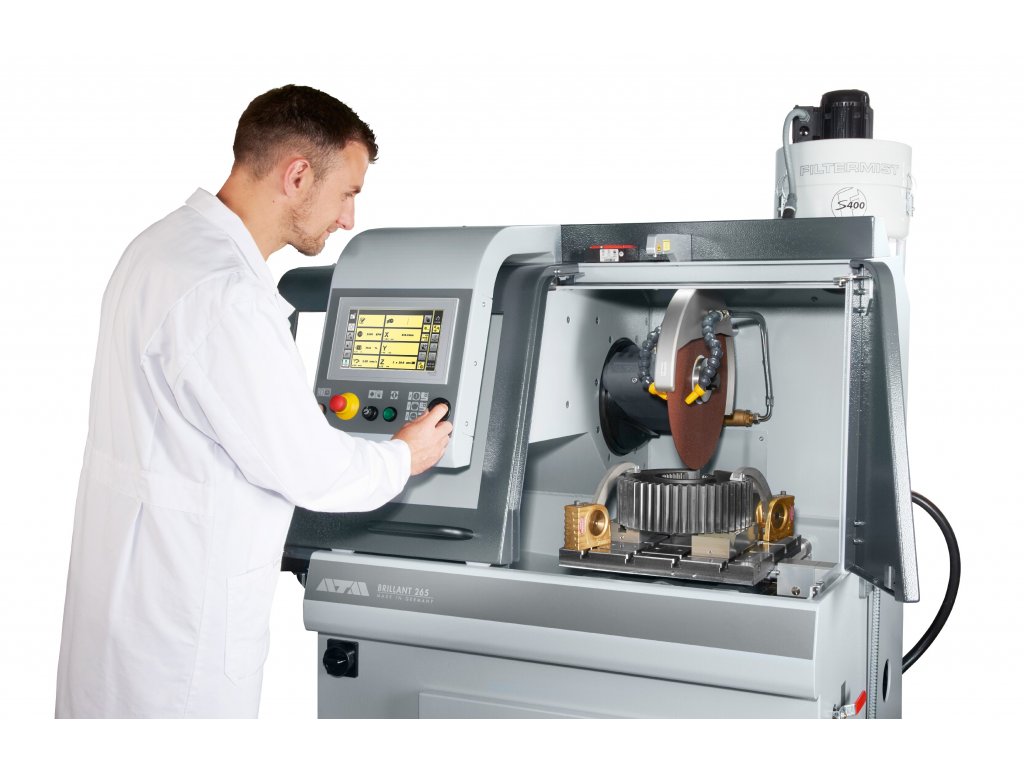

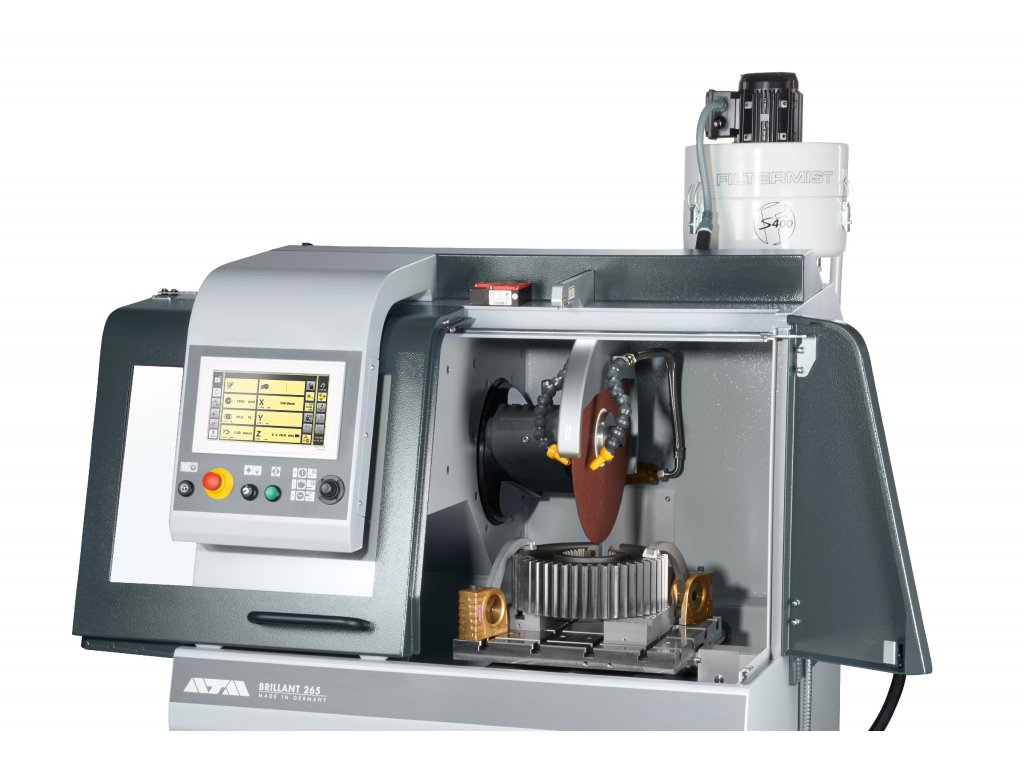

Velký dotykový displej s intuitivním ovládacím softwarem QATM (do 2019 ATM) zajišťuje snadné ovládání pily.


POPIS PŘÍSTROJE:

  • Dva automatické řezné pohyby (horizontální a vertikální pohyb - osy X a Y), které je možné i kombinovat
  • 10,1" dotykový displej s intuitivním uživatelským softwarem QATM (do 2019 ATM)
  • Multipoziční programování – lze nastavit několik řezných úloh do jednoho automatického cyklu
  • Paměť pro 200 uživatelských programů
  • Špičkové LED osvětlení vnitřního prostoru
  • Paralelní pohyb krytu řezného kotouče – zvyšuje řeznou kapacitu
  • Otvor z pravé strany pro dělení dlouhých částí
  • Automatická detekce řezu
  • Korekce řezné síly v závislosti na řezném odporu
  • Možnost plánovaní úkolů pro údržbu včetně automatického upozornění na provedení úkolu
  • Centrální mazací systém

ELECTRONIC CONTROL

With the electronic control, all cutting parameters can be saved and loaded again. Maintenance tasks can also be stored in a customer-specific manner. During the automatic cutting process, all parameters such as feed speed, cutting force etc. can be modified.


PROGRAM CYCLE

By pressing the start button, the main motor and the feed are activated. The integrated cut detection ensures a constant cutting behavior, even when the cutting disk wears during sectioning. The feed speed is automatically decreased when an overload occurs during the cutting process.


PULSED CUTTING

Especially when the material is thick and difficult to cut, the adjustable automatic pulsed-cut offers advantages such as gentle cutting and optimal cooling of the intersection area.


CUTTING FORCE DEPENDENT FEED CONTROL

The feed speed automatically decreases when the cutting force reaches a pre-defined limit. This protects the machine, sample and clamping tools from over-loading.


JOYSTICK CONTROL

To reduce times for setting up, all axes can be controlled with a joystick.


PRECISION CROSS FEED

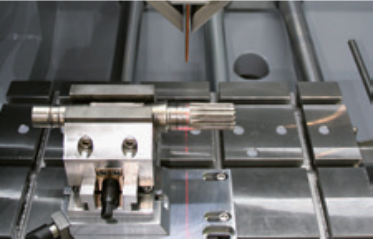

Brillant 265 1

The Z-axis is integrated in the table. This allows keeping the cutting height at the same level. The automatic cross feed with serial cutting function produces precise parallel cuts.


SAFETY



Brillant 265 2

Integrated safety protection only allows the automatic doors to be opened when the cutting wheel has stopped rotating.


LASER ALIGNMENT



Brillant 265 3

With the optional line laser the cutting line can be projected on the sample. This helps to define the exact cutting position.

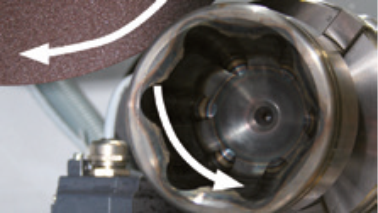

ROTATION TOOL



Brillant 265 4
  • tool with vertical rotary feed, parallel to wheel
  • angle input via software control

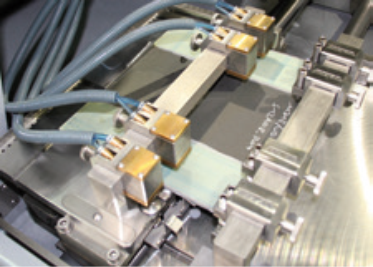

AUTOMATIC PULSED CLAMPING SYSTEM FOR Qcut 400 A (Brillant 265)



Brillant 265 5
  • For automatic Z-Axis
  • For parallel cuts of variable thickness of 5–130 mm
  • Max. cutting lenght: 285 mm (for sample of 20 mm thickness)
  • Max. cross feed 150 mm (for one clamping)
  • Cross feed realized by automatic standard Z-axis of Brillant 265
  • Assembled on automatic standard Z-axis of Brillant 265 (detachable)
  • Fixation and cross feed realized by 4 adjustable manual clamps with pressure screws
  • Addit. fi xation by 4 adjustable, pneumatic clamps each with 100 N clamping forcel

PARAMETRY:

Řezný kotouč

Až do Ø 406 mm/16"

Max. řezná kapacita

Ø 150 mm

X-osa automatická

345 mm

Y-osa automatická

200 mm

Z-axis manuální nebo automatická (volitelně)

150 mm

Přesnost Z-osy

0.1 mm

T-drážky

12 mm

Řezná rychlost

0,001 – 40 mm/s

Připojovací napětí

17 kVA

Výkon (hlavní jednotka)

7 kW, S1

Rozměry

1100 x 1610 x 930 mm

Hmotnost (závisí na vybavení)

~ 480 kg


BROŽURY:

pdf Brožura Qcut 400 A (Brillant 265) (1 MB)
pdf Upínací prvky (2 MB)
pdf Chladicí kapalina „ATM-CoolCut“ (3.8 MB)

pdf Metalco - Rychloupínací svěráky

pdf Metalco - Rychloupínací svěráky II.

pdf Metalco - Speciální úpravy rozbrušovacích strojů

pdf Metalco - Svěráky a další upínací prvky

pdf Metalco - Úhlové upínání

pdf Metalco - Upínání otočné

pdf Metalco - Upínání podélných řezů

pdf Metalco - Upínání přírub

pdf Metalco - Zákaznické úpravy svěráků

 pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEO:







 OSTATNÍ VIDEA KE SHLÉDNUTÍ....







Hmotnost 450 kg
Číslo celního sazebníku
Země původu
Výkon (hlavní jednotka) 7 kW (S1)
Řezný kotouč až do Ø 406 mm/16"
Ø upnutí řezného kotouče Ø 32 mm
Otáčky řezného kotouče 1000 - 2900 ot/min
Max. řezná kapacita Ø 150 mm (při řezném kotouči 16“)
X-osa automatická 345 mm
Y-osa automatická 200 mm
Z-osa manuální nebo automatická (volitelně) 150 mm
Přesnost Z-osy 0,1 mm
Řezná rychlost 0,001 – 40 mm/s
Velikost stolu Š x H (bez / s osou Z) 550 x 375 mm / 420 x 375 mm
Deska stolu nerezová ocel
T-drážky 12 mm
Rozměr (Š x V x H) zařízení 1100 x 1610 x 930 mm
Celková hmotnost Základní verze asi 480 kg (podle vybavení)
Připojovací napětí 17 kVA
