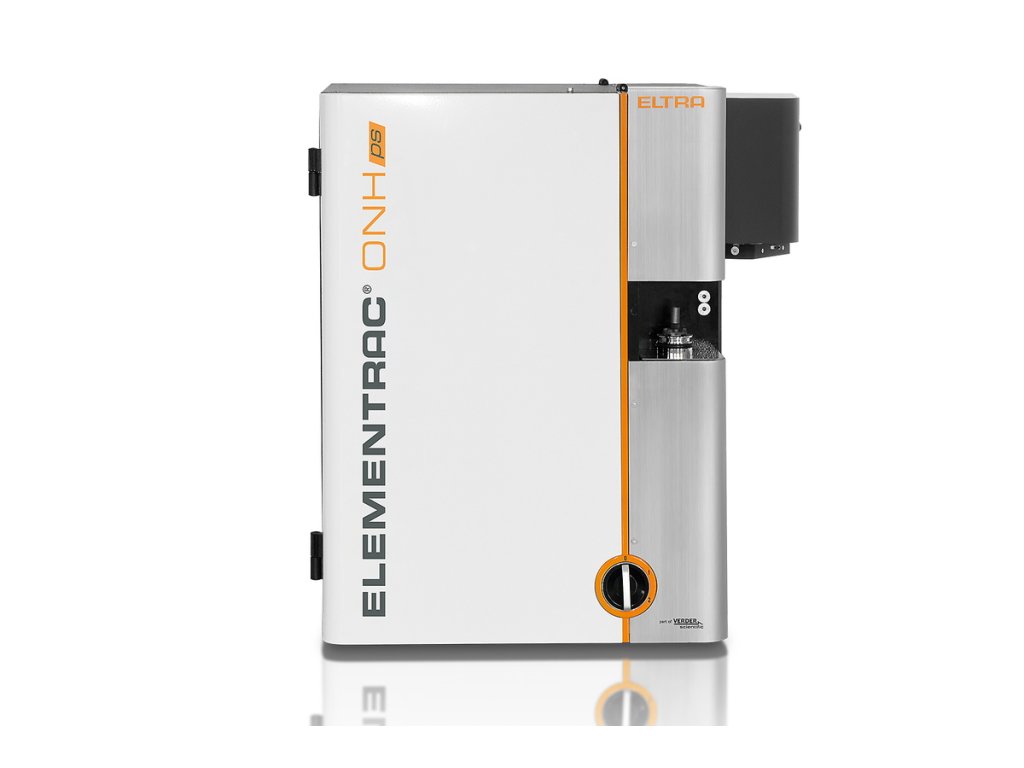

ELEMENTRAC ONH-ps Spalovací prvkový analyzátor



SPALOVACÍ PRVKOVÝ ANALYZÁTOR ONH-ps



Nový ELEMENTRAC ONH-ps je výkonný a robustní prvkový analyzátor pro simultánní stanovení koncentrací kyslíku, dusíku a vodíku v anorganických materiálech, jako je ocel, železo, měď nebo keramika. Vysoce citlivé NDIR detektory a detektory tepelné vodivosti spolehlivě detekují koncentrace prvků od nízkého obsahu ppm k vysokým procentům koncentrace.




CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Dostupnost produktu na dotaz

Parametry

Kód produktu ELTRA ONH-PS
Značka ELTRA
Kategorie ONH analyzátory
Položka byla vyprodána...


Popis

SPALOVACÍ PRVKOVÝ ANALYZÁTOR ONH-p 2



BROŽURY, VIDEA, APLIKAČNÍ ZPRÁVY



Nový ELEMENTRAC ONH-ps je výkonný a robustní prvkový analyzátor pro simultánní stanovení koncentrací kyslíku, dusíku a vodíku v anorganických materiálech, jako je ocel, železo, měď nebo keramika. Vysoce citlivé NDIR detektory a detektory tepelné vodivosti spolehlivě detekují koncentrace prvků od nízkého obsahu ppm k vysokým procentům koncentrace.



Nově inovovaný systém s pulzním proplachováním komory a zakládání vzorků s vertikálním vstupem do pece umožňuje uživatelsky přívětivou a pohodlnou analýzu tyčinkovitých, granulovaných nebo práškových vzorků o hmotnosti až 2 gramy. Prvkový analyzátor ELEMENTRAC ONH-ps splňuje požadavky všech příslušných mezinárodních norem, jako je ASTM E 1019 nebo DIN EN 3976.

pic_onh-p2-sample 3

ANALYZÁTOR ELEMENTRAC ONH-ps - KYSLÍK, DUSÍK, VODÍK



  • paralelní stanovení tří prvků: kyslíku, dusíku a vodíku
  • nové citlivé infračervené měřicí články bez pohyblivých částí
  • nízká spotřeba plynu a vysoká citlivost díky uzavřenému plynovému systému
  • snadné vkládání vzorků (tyčinky, prášek a granule)
  • možnost použití levnějšího argonu, jako nosného plynu
  • krátká doba analýzy
  • výkonná impulzní pec (8,5 kW)
  • Volitelný automatický čistič a podavač Autocleaner
  • Spolehlivá ONH prvková analýza anorganických vzorků, jako je ocel, neželezné kovy, keramika, strusky, rudy atd.

ROZSAH MĚŘENÍ



při hmotnosti vzorku 1 000 mg

88200-2300
ONH-ps 2xO 0.04 ppm – 2 % O
+ 1xN 0.04 ppm – 3% N
+ 1xH 0.08 ppm – 0.3 % H



Další kombinace měřících rozsahů na vyžádání

PROVOZ A PROCES ANALÝZY



ONH_p2

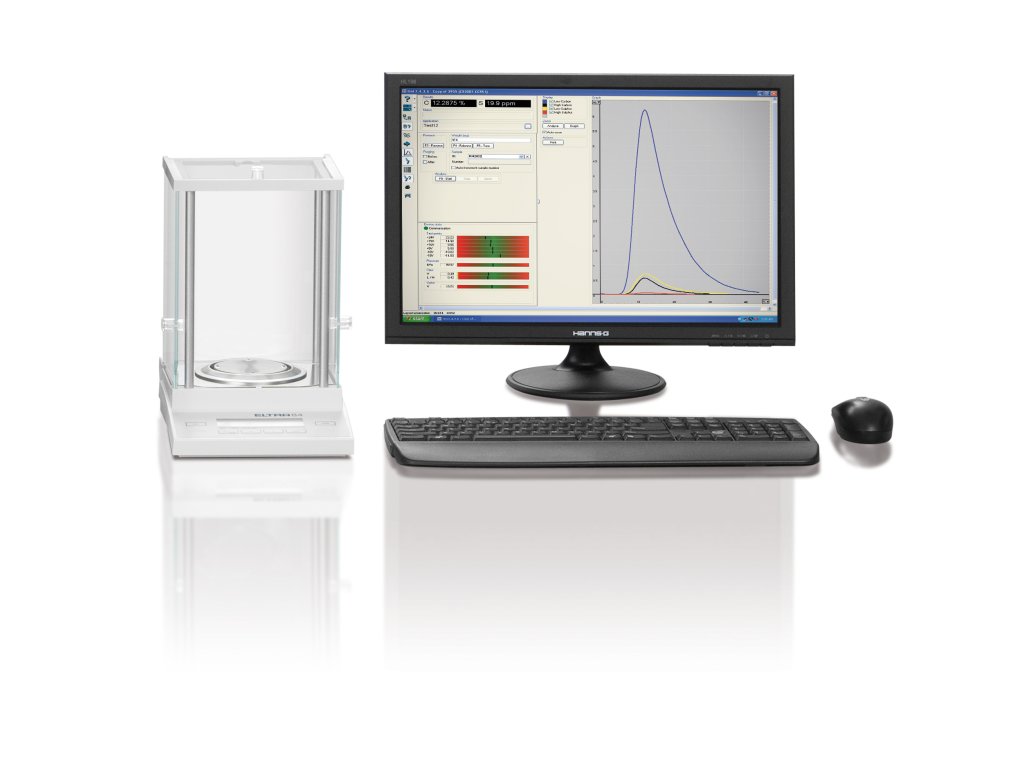

Krok 1: Zanesení vzorku do softwaru ELEMENTS



ID vzorku se zaznamená do softwaru a automaticky se přenese hmotnost (viz krok 2).

pic_onh-p2-sample

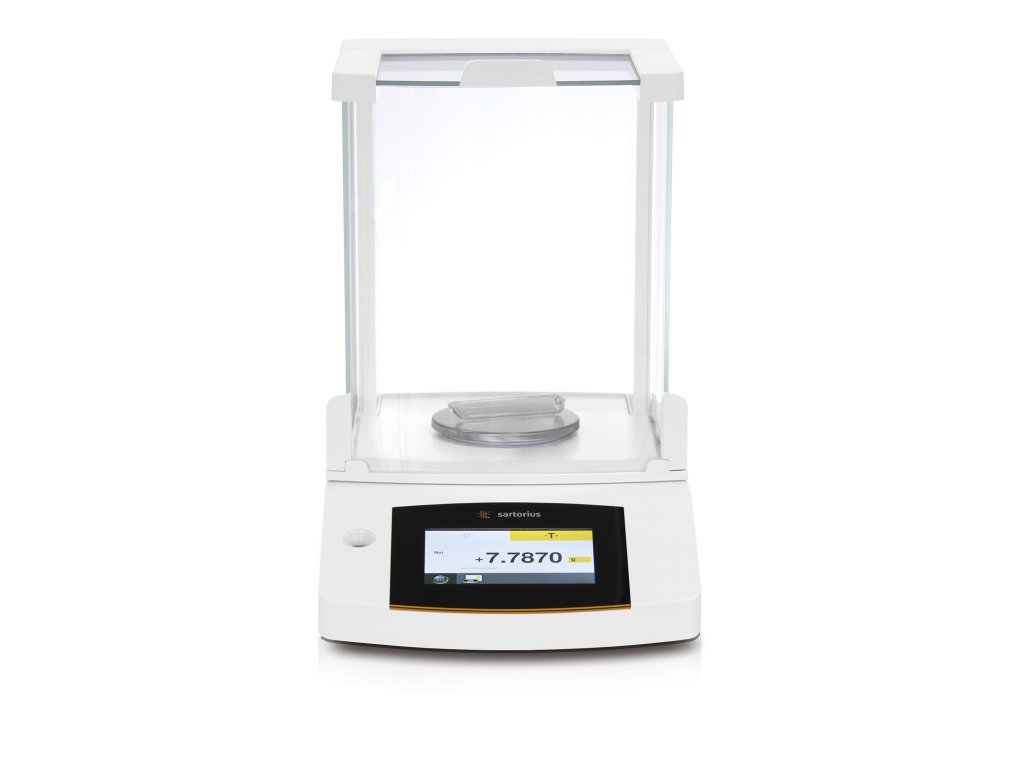

Krok 2: Vážení a založení vzorku



ELEMENTRAC ONH-ps analyzuje bezpečně a přesně objemy od několika mg do 2 gramů. Tyčinkovité a granulární vzorky lze aplikovat přímo. Pro analýzu prášků se doporučuje kapsle, které nemusí být zapouzdřeny.

alpha

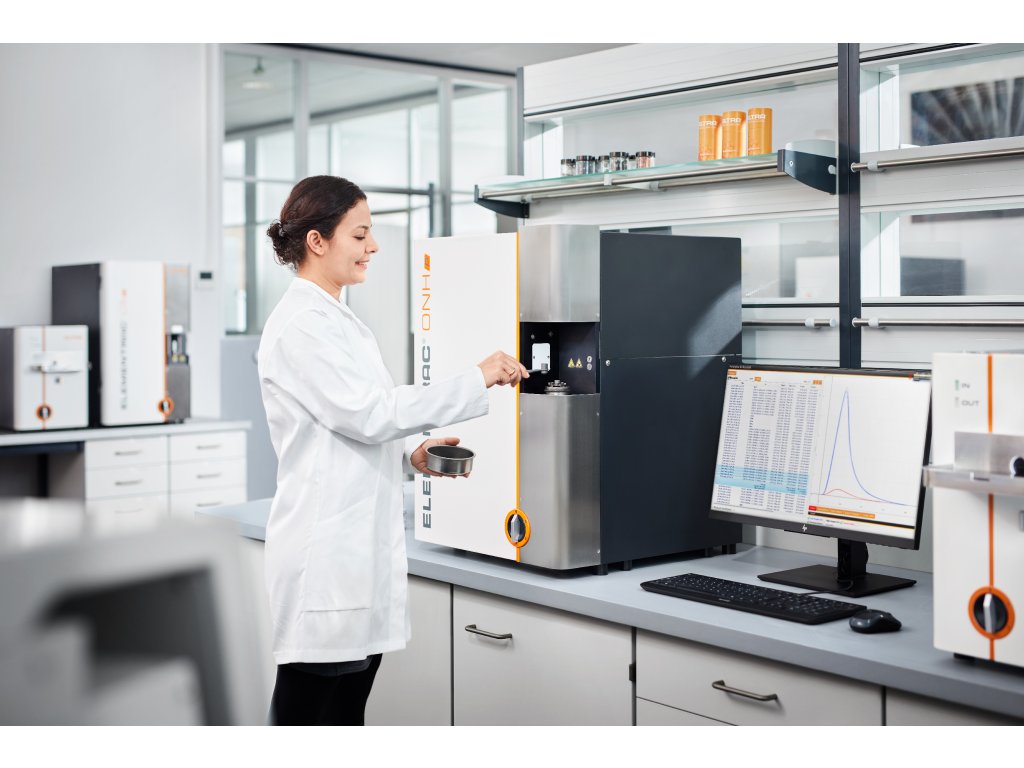

Krok 3: Analýza



Prázdný grafitový kelímek se umístí na spodní elektrodu a spustí se analýza pomocí softwaru ELEMENTS. Software řídí všechny následné kroky procesu.
alpha (1)

Krok 4: Výstup a export dat

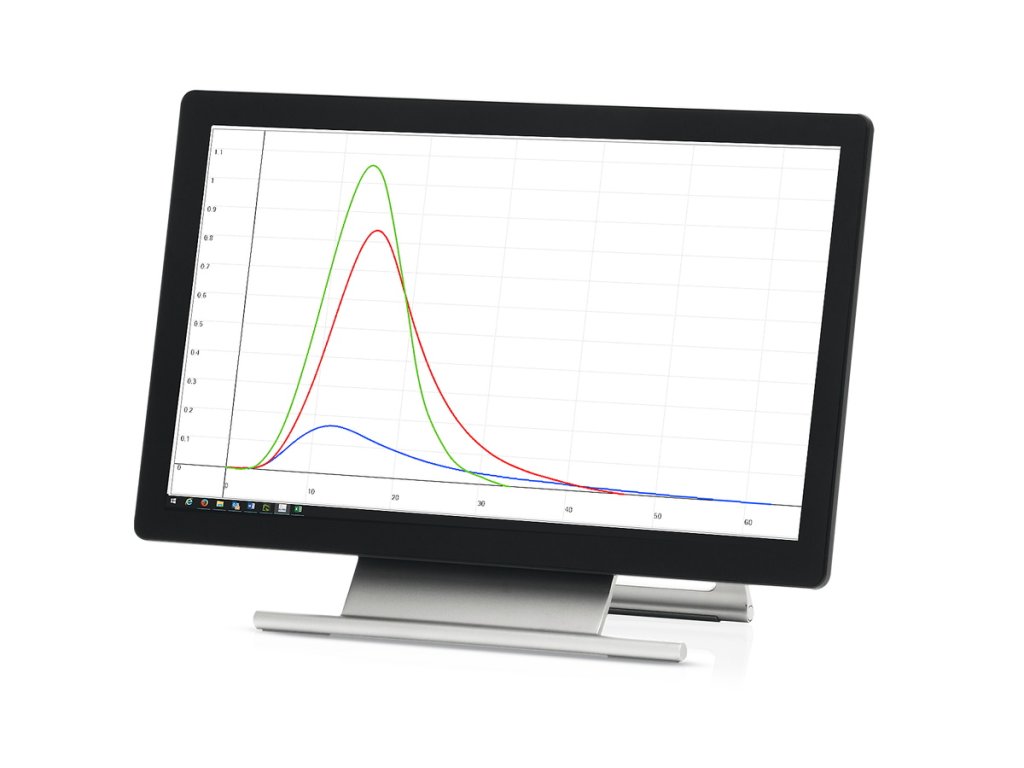

120 až 180 sekund po zahájení analýzy jsou naměřené koncentrace k dispozici, a to také pro jednoduchý export nebo prostřednictvím LIMS.

KONFIGURACE



ELEMENTRAC ONH-ps je víceprvkový analyzátor pro paralelní měření kyslíku, dusíku a vodíku (ONH). Zatímco kyslík je stanoven jako CO2 vodík jako H2O až ve dvou infračervených detektorech, dusík je detekovány v elementární formě v detektoru tepelné vodivosti. ELEMENTRAC ONH-ps používá jako nosný plyn hélium nebo alternativně argon.

ELEMENTRAC ONH-ps využívá naše nově vyvinuté infračervené detektory bez pohyblivých částí. Tyto detektory se vyznačují velmi dobrým poměrem signálu k šumu a vysokou stabilitou.

Elementární analyzátor ELEMENTRAC ONH-ps je k dispozici jako jednoprvkový analyzátor pouze pro vodík nebo ve víceprvkové konfiguraci pro měření ONH. Zatímco kyslík a vodík se stanovují jako CO2 a H2O až ve třech infračervených detektorech, dusík se detekuje v elementární formě v cele pro měření tepelné vodivosti.

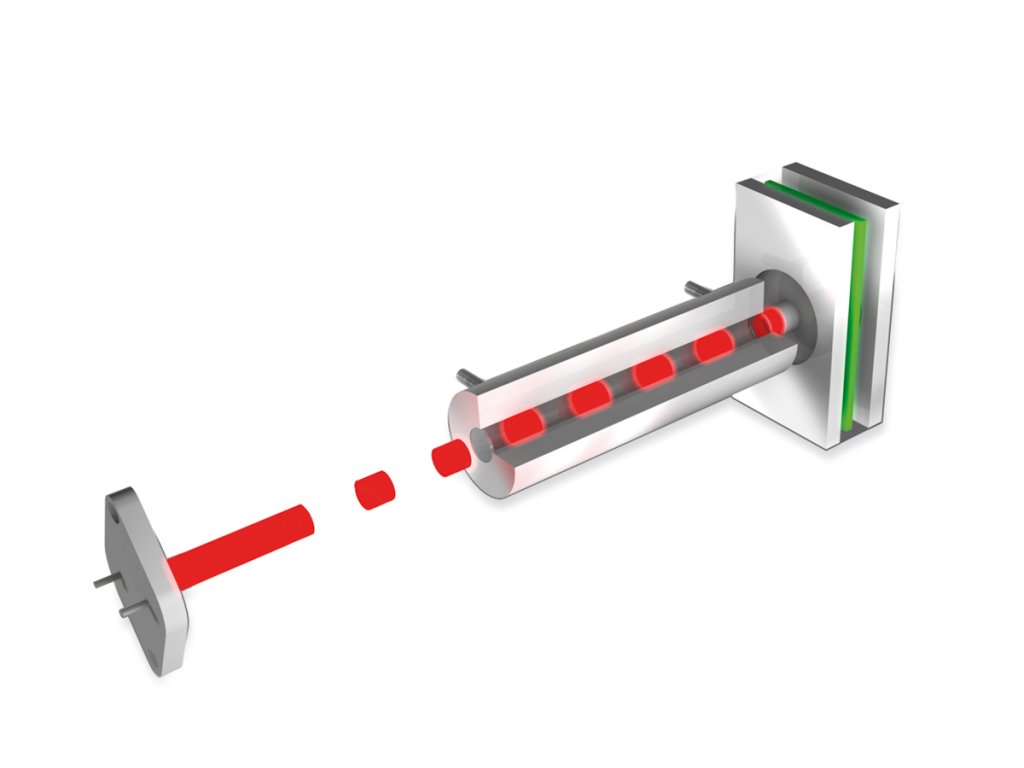

NDIR DETEKTOR KYVETA S PROMĚNNOU DÉLKOU

alpha (2)

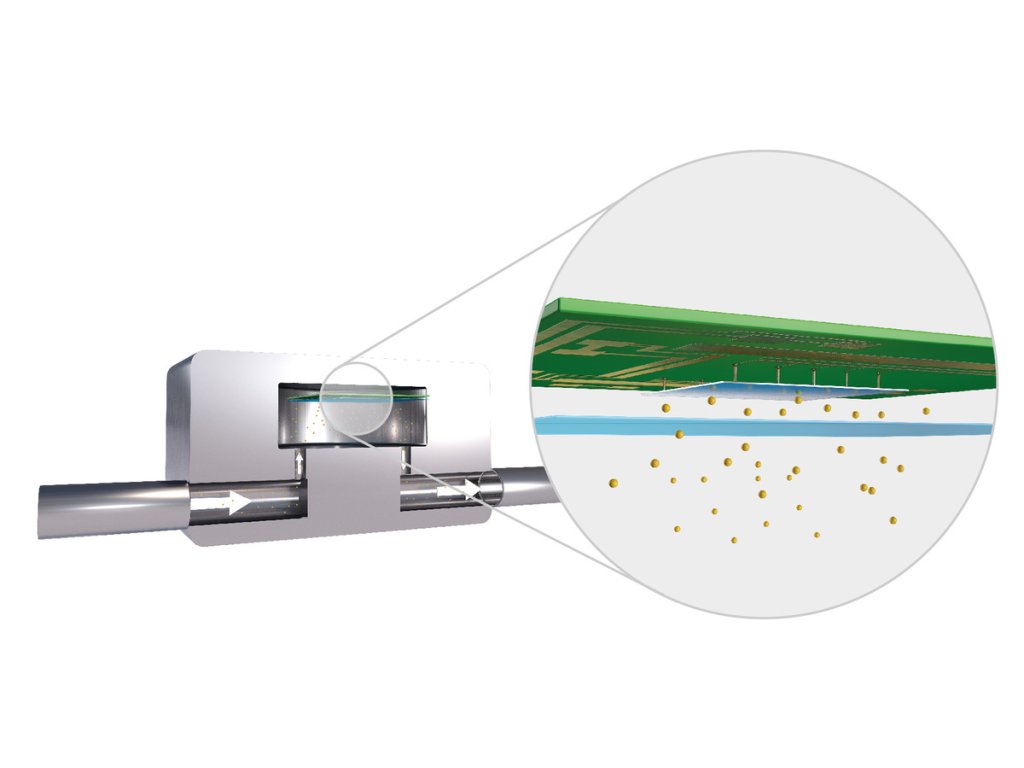

DETEKTOR TEPELNÉ VODIVOSTNI S VYSOKOU CITLIVOSTÍ

alpha (3)

INTEGROVANÁ STANDARDNÍ ŘEŠENÍ

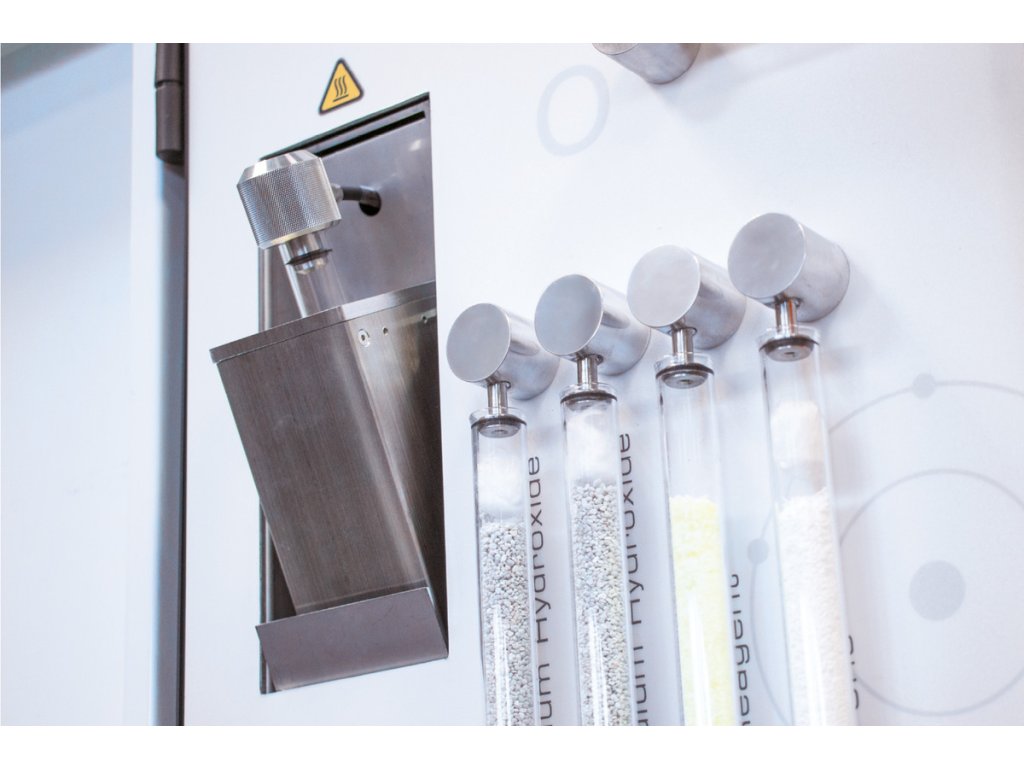

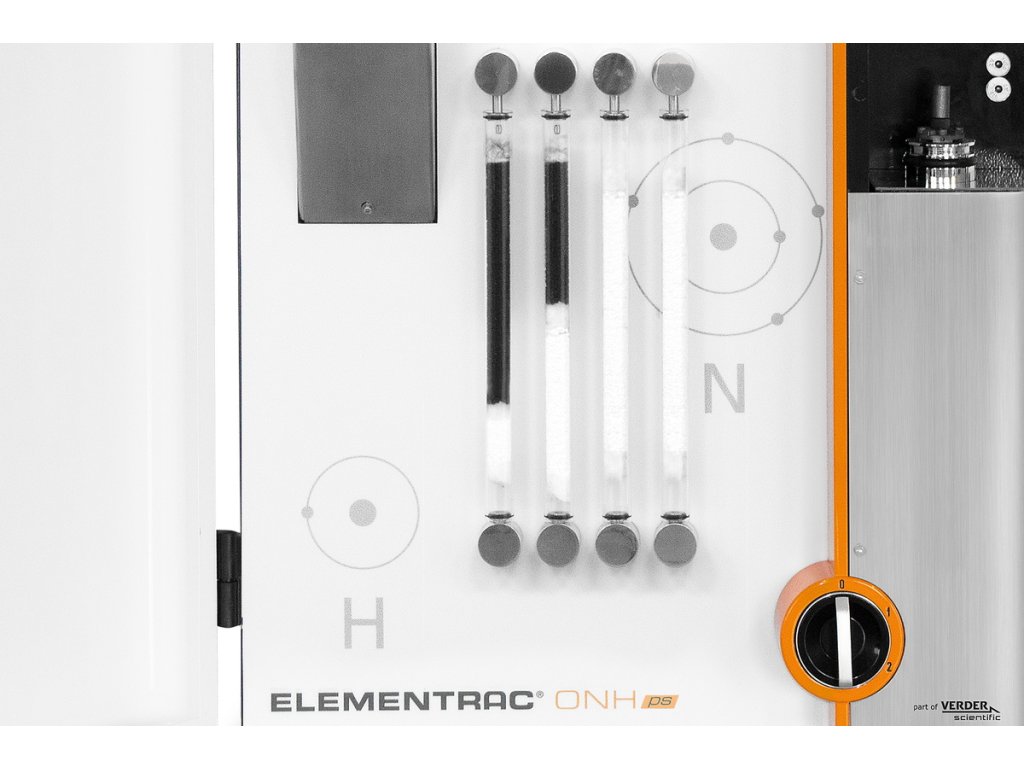

Chemikálie a filtry potřebné pro provoz elementárního analyzátoru ELEMENTRAC ONH-ps jsou pohodlně uspořádány na předním panelu a během rutinního provozu je lze skrýt za odnímatelnými dveřmi. Toto uspořádání výrazně snižuje čas potřebný pro údržbu a zvyšuje uživatelskou přívětivost. Inovativní detaily navíc výrazně zlepšují reprodukovatelnost měření.
Sample_drop_ONH-p2

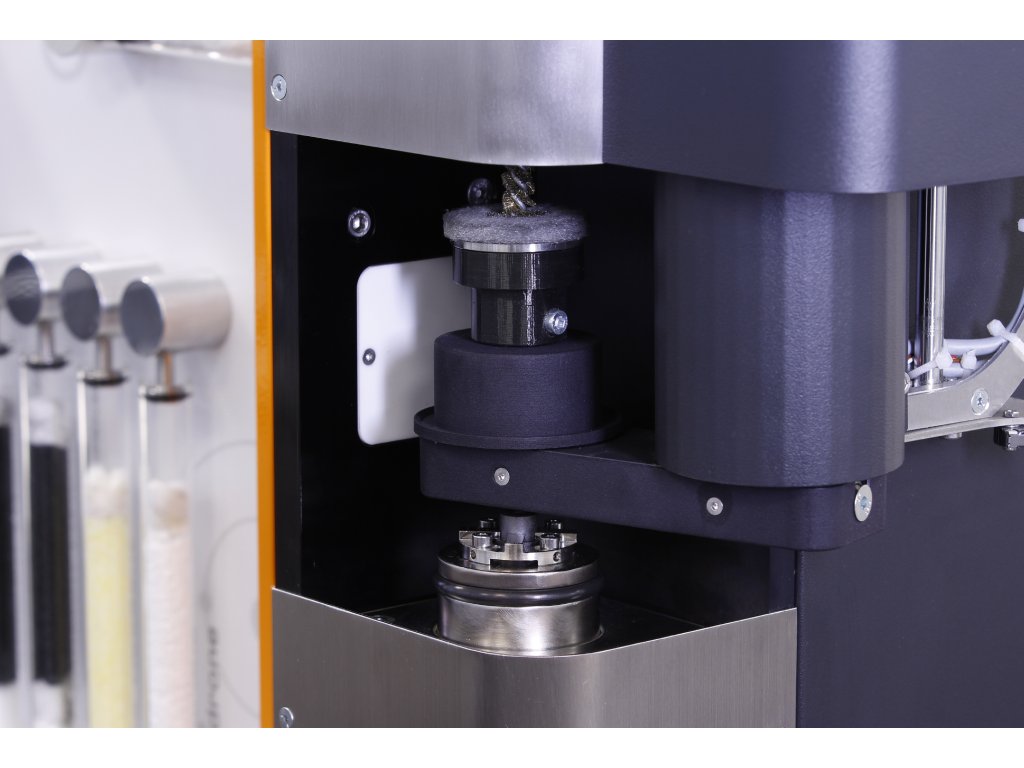

Inovativní systém vkládání vzorku a pulzní proplachování komory



Nový port pro vzorky zajišťuje pohodlný provoz a reprodukovatelné výsledky. Různě tvarované vzorky, jako jsou pevné kousky, granule nebo prášky, mohou být aplikovány až do hmotnosti 2 000 mg. Vzorky jsou, díky proplachu nosným plynem, velmi rychle "očištěny" od okolní atmosféry a následně vertikálně klesnou do předehřátého grafitového kelímku pro analýzu.

  • Odolný proti tvorbě prachu
  • Není třeba uzavírat kapsle
  • Přímá aplikace až 2 000 mg granulátů
  • Minimální údržba a opotřebení
 alpha (4)

Výkonný katalyzátor

Během analýzy vzniká, díky grafitovému kelímku, oxid uhelnatý (CO), který se v katalyzátoru převádí na uhlík a oxid uhličitý (CO2) a následně je detekován v infračerveném detektoru. Snadno udržovatelný katalyzátor, s náplní oxidu měďnatého, zajišťuje úplnou oxidaci a tím spolehlivou analýzu kyslíku i u obtížnějších materiálů, jako jsou oxidy.



Uzavřené řízení plynu

Série analyzátorů ELEMENTRAC ONH-ps používá uzavřený plynový systém v přetlaku. Tím je zajištěno, že vždy je 100% uvolněného plynu vzorku přiváděno do detektorů, což zaručuje nízké meze detekce a dobrou reprodukovatelnost.

VOLITELNĚ

Kromě integrovaných řešení ELEMENTRAC ONH-ps jsou k dispozici další možnosti pro zvýšení efektivity a rozšíření rozsahu aplikace vaší elementární analýzy.



pic_onh-p2-cleaner-3



AUTOCLEANER



Tavením vzorku v grafitové kelímku při teplotách až 3000 °C se na horní elektrodě a v komoře pece vytvářejí usazeniny, což může negativně ovlivnit reprodukovatelnost měření ONH.

Nový volitelný Autocleaner tyto usazeniny spolehlivě odstraňuje a umožňuje přesnou elementární analýzu i vysokou propustnost. Navíc, je pro analyzátor k dispozici efektivní čištění nosného plynu pro kalibraci a čištění pece.

video zde..
podavac-vzprku-omh-p2-metalco-testing

AUTOLOADER



Vysokokapacitní automatizované podávání vzorků začíná být pro rychlou a robustní analýzu O/N/H v kovech stále důležitějším faktorem. Nový automatický podavač pro ELEMENTRAC ONH-ps je vybaven jednoduchým karuselem s 32 pozicemi kelímků i odpovídajícím způsobem zkonstruovaným zásobníkem kelímků. Tato kombinace představuje na současném trhu největší podavač vzorků pro analyzátory založené na fúzi v inertním plynu.



SOFTWARE ELEMENTS

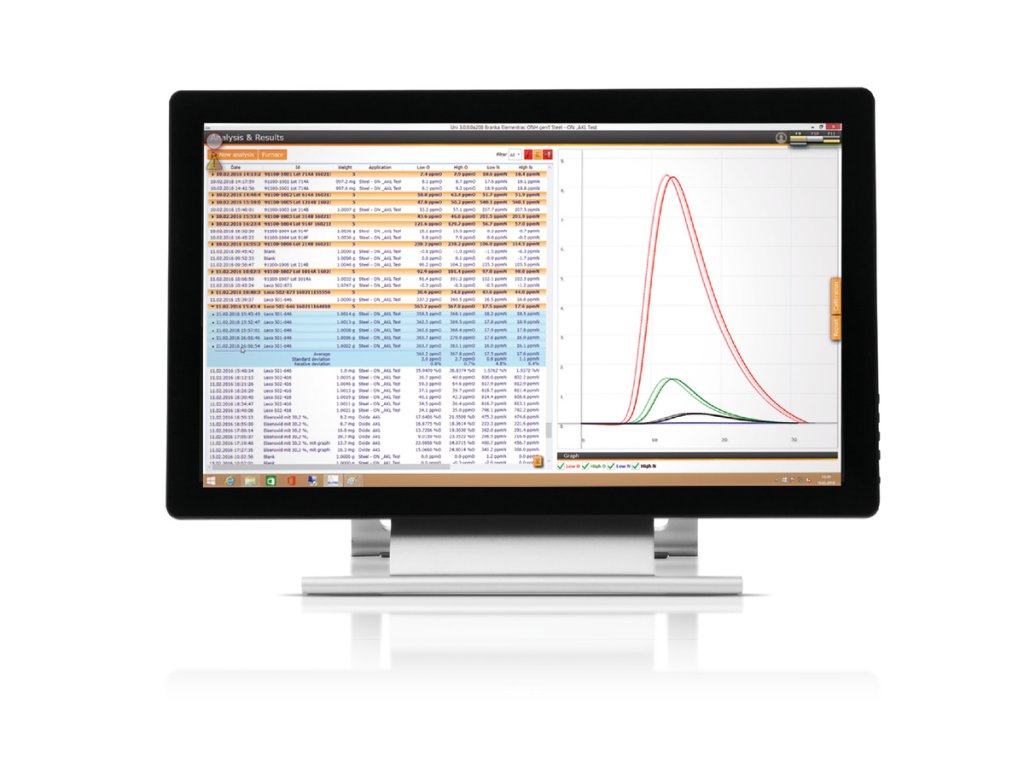

Komplexní software ELEMENTS založený na systému Windows je nezbytnou součástí elementárních analyzátorů generace ELEMENTRAC.


alpha (1b)

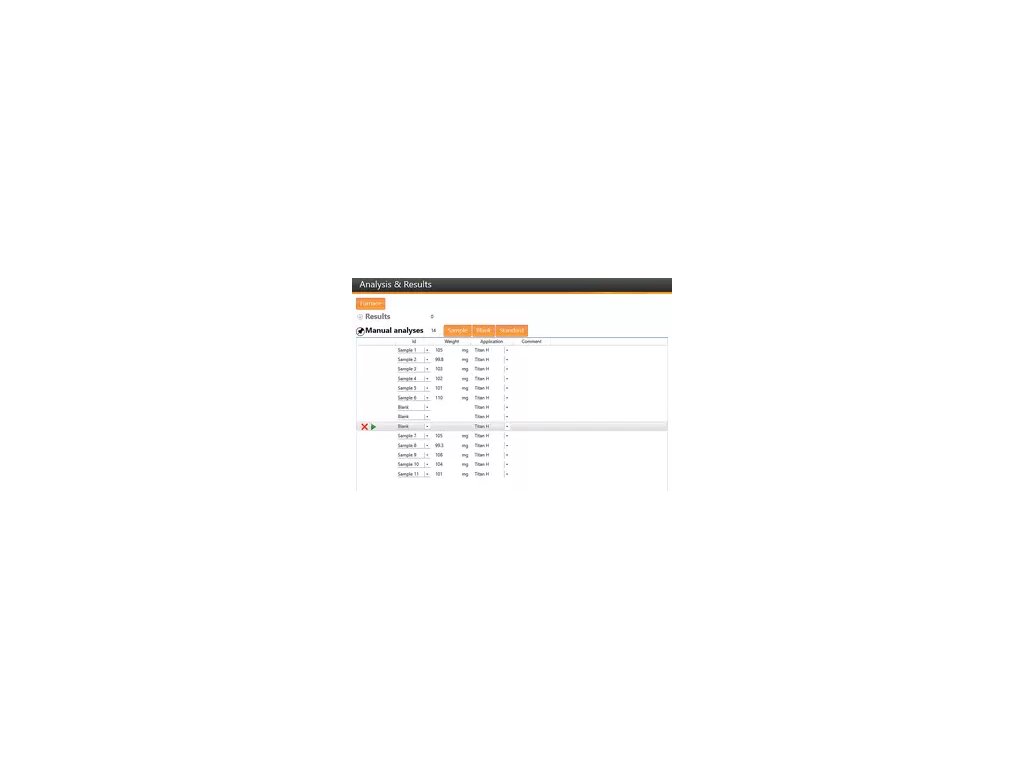

Centrální okno (analýza a výsledky) je výchozím bodem, ze kterého jsou snadno dostupné všechny funkce potřebné pro každodenní činnosti. Odtud je možné seskupovat a exportovat analyzované vzorky nebo zapisovat a analyzovat nové vzorky. Uživatel může vyvolat různé podřízené funkce, jako je nastavení aplikace, kalibrace, diagnostika nebo stav analyzátoru.



Software ELEMENTS více >





PŘÍKLADY POUŽITÍ:


ocel, měď, slitiny, žáruvzdorné kovy, litina, keramika, karbidy, feroslitiny, železo, kovy, hliník, křemík, ...



alpha (1d)

PARAMETRY:



Měřené prvky kyslík, dusík, vodík
Vzorky anorganické
Umístění pece vertikální
Kelímky grafitové
Oblast použití keramika, strojírenství / elektronika, ocel / metalurgie
spalovací pec elektrodová impulsní pec (max. 8,5 KW *), teploty přesahující 3 000°C
Detekční metoda infračervená absorpce kyslíku v pevné fázi, tepelná vodivost pro dusík a vodík
Čas analýzy 120 - 180 s
Použité chemikálie oxid měďnatý, chloristan hořečnatý, hydroxid sodný, Schuetzeho činidlo
Použité plyny stlačený vzduch, helium čistoty 99,995%, dusík čistoty 99,995%, argon čistoty 99,995% (v případě požadavku levnějšího plynu), všechny plyny s (2 - 4 bar / 30 - 60 psi)
Připojení 3~ 400 V, 50/60 Hz, max. 8,500 W
Rozměry (W x H x D) 56 x 78 x 64 cm
Váha ~ 165 kg
Potřebné vybavení laboratorní váhy (rozlišení 0,0001 g), monitor, PC
Volitelné příslušenství čištění nosného plynu, externí chladič, kalibrační jednotka plynu
pozn. * omezeno na 6,8 kw v nastavení aplikace



pdf Spalovací prvková analýza kovových prášků a kovových dílů vyrobených aditivní výrobou

POŽADOVANÝ SPOTŘEBNÍ MATERIÁL PRO ONH-p2

BROŽURY:

pdf PRODUKTOVÁ BROŽURA Elementrac ONH-p 2 a AUTOLOADER (2.7 MB)

pdf OSTATNÍ BROŽURY KE STAŽENÍ..

APLIKAČNÍ ZPRÁVY:

pdf EFFECTIVE QUALITY CONTROL OF STEEL AND IRON PRODUCTS WITH COMBUSTION ANALYSIS (607 kB)

pdf ELEMENTAL ANALYSIS OF METAL POWDERS AND METAL PARTS PRODUCED BY ADDITIVE MANUFACTURING (3.5 MB)

pdf ENSURING HIGH QUALITY IN THE ADDITIVE MANUFACTURING PROCESS (562.5 kB)

pdf METAL POWDER AND FEEDSTOCK ANALYSIS WITH THE ELTRA ELEMENTRAC SERIES (510.6 kB)

pdf O/N/H ANALYSIS IN RAW MATERIALS FOR AIRCRAFT COMPONENTS (276.3 kB)

pdf OSTATNÍ APLIKAČNÍ ZPRÁVY KE STAŽENÍ..

 VIDEA:





OSTATNÍ VIDEA KE SHLÉDNUTÍ.....

Hmotnost 0.1 kg
Číslo celního sazebníku
Země původu
Měřené prvky kyslík, dusík, vodík
Vzorky anorganické
Umístění pece vertikální
Kelímky grafitové
Oblast použití automobilový průmysl, letectví, výroba kovů, hutnictví, kontrola kvality, výzkum
spalovací pec elektrodová impulsní pec (max. 8,5 KW *), teploty přesahující 3 000 ° C
Detekční metoda infračervená absorpce kyslíku v pevné fázi, tepelná vodivost pro dusík a vodík
Čas analýzy 120 - 180 s
Použité chemikálie oxid měďnatý, chloristan hořečnatý, hydroxid sodný
Použité plyny stlačený vzduch, helium čistoty 99,995%, argon čistoty 99,995% (v případě požadavku levnějšího plynu), všechny plyny s (2 - 4 bar / 30 - 60 psi)
Připojení 3~ 400 V, 50/60 Hz, max. 8,500 W
Rozměry (W x H x D) 56 x 78 x 64 cm
Váha ~ 165 kg
Potřebné vybavení laboratorní váhy (rozlišení 0,0001 g), monitor, PC
Volitelné příslušenství čištění nosného plynu, externí chladič, kalibrační jednotka plynu
pozn. * omezeno na 6,8 kw v nastavení aplikace
