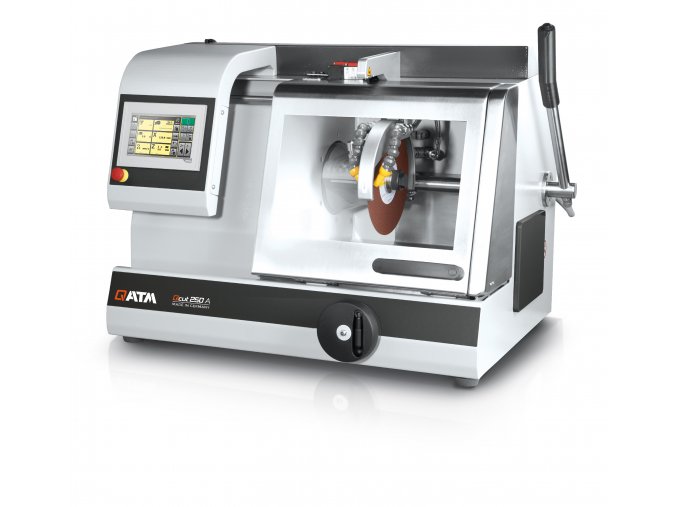

Qcut 250 A (Brillant 240)



Qcut 250 A (Brillant 240) - automatická / manuální rozbrušovací pila  s funkcí snadného ručního dělení pomocí páky.



Qcut 250 A (Brillant 240) je kompaktní a flexibilní poloautomatická pila s dělicím kotoučem o průměru až 254 mm/10“ a prořezem vzorků o průměru až 95 mm. Tato pila kombinuje výhody a rychlost manuální pily s výhodami automatické pily.



CENY SPOTŘEBNÍHO MATERIÁLU SE VÁM ZOBRAZÍ PO REGISTRACI

Dostupnost Cena dle konfigurace na dotaz
Kód produktu M1822000
Značka QATM
Kategorie Stolní rozbrušovací pily


Qcut 250 A (Brillant 240) - automatická / manuální rozbrušovací pila  s funkcí snadného ručního dělení pomocí páky.



BROŽURY, VIDEA



Qcut 250 A (Brillant 240) je kompaktní a flexibilní poloautomatická pila s dělicím kotoučem o průměru až 254mm/10“ a prořezem vzorků o průměru až 95mm. Tato pila kombinuje výhody a rychlost manuální pily s výhodami automatické pily.


Poloautomatická pila Qcut 250 A (Brillant 240) je vybavena ruční pákou pro provádění rychlých manuálních řezů. Páka, která slouží k posuvu kotouče v ose Y (pohyb nahoru/dolu) má elektromechanickou brzdu. Tato funkce zajišťuje snadné provádění vertikálních řezů, ale také slouží pro snadné nastavení výšky kotouče pro automatické řezy. Automatický pohyb je zajištěn posuvem stolu v ose X, který může být plynulý nebo pulzní. Pohyb stolu je možné ovládat také ručně pomocí kolečka. Pro komplexní dělicí úlohy může být pila Qcut 250 A (Brillant 240) vybavena také příčným posuvným stolkem v ose Z – paralelní řezy.

Ochranný kryt dělicího kotouče se při naklápění ramene pohybuje rovnoběžně se stolem což maximalizuje největší využití dělicího kotouče.

Ovládací rozhraní stroje je intuitivní, přehledné a uživatelsky nastavitelné, kde lze nastavit jednotlivé sekce a možností ovládání stroje podle přidělených kompetencí jako operátor, údržba, administrátor apod.. Individuálně lze nastavit i plány údržby (mazání, čištění), na které vás bude stroj sám upozorňovat.

Stejně jako na ostatní rozbrušovací pily Qcut (Brillant) lze i na pilu Qcut 250 A (Brillant 240) používat upínací systém QATM's easy clamping system (do 2019 ATM). Tento upínací systém velmi usnadňuje a zkracuje výměnu upínacích přípravku.


INTUITIVNÍ OVLÁDÁNÍ STROJE

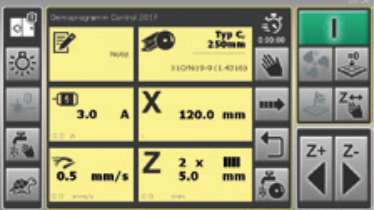

b240 1

Přehledné a jednoduché ovládání s možností nastavení vlastních plánů údržby stroje, na který vás bude stroj upozorňovat.




HORIZONTÁLNÍ POHYB STOLU

Manuální či automatický horizontální pohyb v ose-X umožňuje řezání dlouhých vzorků, popřípadě snadné polohování děleného vzorku pod dělicím kotoučem. Řezný pohyb v ose-X může být plynulý, pulzní nebo manuální.


JEMNÉ DYNAMICKÉ ŘEZÁNÍ

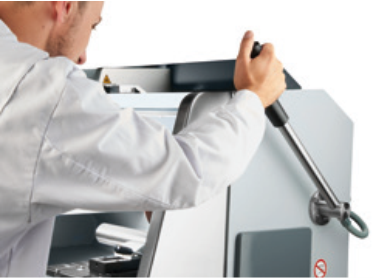

b240 2

Vertikální pohyb (osa-Y) je ovládán pákou s elektromechanickou brzdou. Pohyb páky je pomocí převodovky převeden na hnací kyvné rameno, takže vertikální řez jde velmi plynule, lehce a hlavně přesně. Brzda, která je na páce slouží k nastavení a zafixování výšky pracovního kotouče pro horizontální řez.




INOVATIVNÍ DETAILY

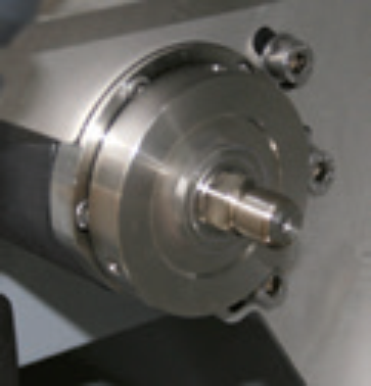

b240 3

Posuvné dveře umožňují snadný přístup do pracovní komory stroje. Při otevření dveří nekape voda všude kolem, jak to bývá u dveří výklopných nahoru.

Osvětlení pracovní komory je zajištěno výkonným LED osvětlením

Laserový ukazatel místa řezu velmi usnadní nastavování přesného místa řezu.

Dělicí kotouč je fixován maticí Quick-Change, která má speciální vnitřní mechanismus pro její uvolnění, takže nebývá, zde problém s tím, že by nešel snadno a rychle vyměnit dělicí kotouč.




AUTOMATICKÝ PŘÍČNÝ POHYB

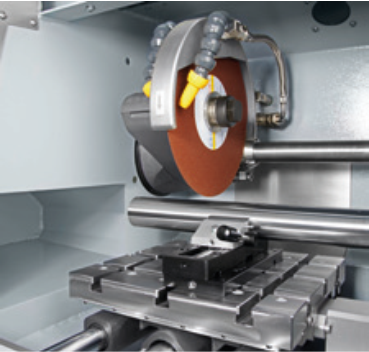

b240 4 Pila Qcut 250 A (Brillant 240) může být vybavena příčným posuvem stolu (osa-Z) pro paralelní řezy. Tyto řezy jde plně naprogramovat s přesností 0,1mm, takže je pak možné stroj použít i k sériovému dělení.




POPIS PŘÍSTROJE:

  • Kombinace manuální a automatické pily
  • Manuální osa Y ovládaná pákou, elektromechanická brzda pro snadné nastavení výšky pracovního kotouče
  • Automatický posuv stolu v ose X, posuv plynulý, pulzní nebo manuální
  • 7“ dotykový displej s intuitivním ovládacím softwarem QATM (do 2019 ATM)
  • Pro automatický řez je možné nastavit maximální řeznou sílu
  • Vylepšené LED osvětlení pracovní komory
  • Kryt kotouče klesá rovnoběžně se stolem – větší využití dělicího kotouče, větší řezná kapacita
  • Pila má odmontovatelné bočnice pro dělení dlouhých vzorků (tyčí)

PARAMETRY:

Hmotnost 130 kg
Dělicí kotouče up to Ø 254 mm / 10''
Max. dělicí kapacita Ø 95 mm
Osa X automatická a manuální 225 mm
Osa Y manuální 170 mm
Osa Z automatická (volitelně) 120 mm
Přesnost osy Z 0.1 mm
Nerez stůl bez osy Z 380 x 270 mm
Nerez stůl s osou Z 300 x 270 mm
T-drážky stolu 12 mm
El. připojení 5.5 kVA
Výkon 3 kW, S1
Otáčky 3015 rpm at 50Hz and 3100 rpm at 60Hz
Rozměry (š x v x h) 925 x 676 x 756 mm
Hmotnost ~ 130 kg

BROŽURY:

pdf Brožura Qcut 250 A (Brillant 240) - popis a přehled příslušenství (1 MB)
pdf Brožura Qcut 250 A (Brillant 240) (419 kB)

pdf Upínací prvky (2.1 MB)



pdf Metalco - Rychloupínací svěráky

pdf Metalco - Rychloupínací svěráky II.

pdf Metalco - Speciální úpravy rozbrušovacích strojů

pdf Metalco - Svěráky a další upínací prvky

pdf Metalco - Úhlové upínání

pdf Metalco - Upínání otočné

pdf Metalco - Upínání podélných řezů

pdf Metalco - Upínání přírub

pdf Metalco - Zákaznické úpravy svěráků

pdf OSTATNÍ BROŽURY KE STAŽENÍ...


VIDEA:







 OSTATNÍ VIDEA KE SHLÉDNUTÍ:

Hmotnost 125.32 kg
Číslo celního sazebníku 84798997
Země původu DE
Dělicí kotouče up to Ø 254 mm / 10''
Max. dělicí kapacita Ø 95 mm
Osa X automatická a manuální 225 mm
Osa Y manuální 170 mm
Osa Z automatická (volitelně) 120 mm
Přesnost osy Z 0.1 mm
Nerez stůl bez osy Z 380 x 270 mm
Nerez stůl s osou Z 300 x 270 mm
T-drážky stolu 12 mm
El. připojení 5.5 kVA
Výkon 3 kW, S1
Otáčky 3015 rpm at 50Hz and 3100 rpm at 60Hz
Rozměry (š x v x h) 925 x 676 x 756 mm
Hmotnost ~ 130 kg
